第章不间断电源总结

不间断电源一、引言随着现代社会对电力需求的不断增加，电力供应的稳定性和可靠性变得尤为重要。

在电力系统出现故障、停电或突发情况时，不间断电源（Uninterruptible Power Supply，缩写为UPS）的作用愈发凸显。

不间断电源是一种电子设备，能够在电网停电或电压异常的情况下为电气设备提供稳定的电力。

二、不间断电源的工作原理不间断电源系统通常由铅酸蓄电池、整流器、逆变器和控制器等组成。

工作时，整流器将交流电转变为直流电，并将部分电能用于为蓄电池充电；逆变器则将直流电转换为交流电，以供用户设备使用。

控制器通常用于监测和控制不同工作模式下的电池充放电情况，以确保系统的高效工作。

三、不间断电源的分类根据输出电压的特点，不间断电源可以分为三类：离线式（Standby UPS）、在线式（Online UPS）和线交互式（Line-Interactive UPS）。

1. 离线式不间断电源：在电网正常供电时，不间断电源的整流器将交流电转为直流电给蓄电池充电，同时也为接入设备提供电力。

当电网发生故障或停电时，不间断电源自动切换为蓄电池供电，通过逆变器将直流电转换为交流电，为设备提供电力。

2. 在线式不间断电源：在线式不间断电源在正常工作状态下，电流始终经过逆变器的转换，并且通过整流器为蓄电池充电。

因此，即使电网发生变化，也不会对设备供电造成任何干扰。

3. 线交互式不间断电源：线交互式不间断电源结合了离线式和在线式的优点。

当电网电压正常时，整流器通过稳压转换器将交流电转为直流电，用于为设备供电并为蓄电池充电；当电网电压异常时，逆变器负责为设备提供稳定的电力。

四、不间断电源的应用领域1. 信息技术设备：计算机、服务器、网络设备等信息技术设备对于电力的稳定供应尤为重要。

不间断电源能够为这些设备提供持续性的电力支持，防止数据丢失和设备损坏。

2. 医疗设备：医院、诊所等医疗机构的电力需求对于患者的生命安全至关重要。

第五章不间断电源（UPS）第一节概述U PS是不间断供电电源系统(Uninterruptible Power System)的英文简称，是能够持续、稳定、不间断向负载供电的一类重要电源设备。

从广义上说，UPS包含交流不间断电源系统和直流不间断电源系统。

长期以来，电信业已习惯于把交流不间断电源系统称为UPS，故本章讨论的UPS也是界定在的交流不间断电源系统的范围。

随着计算机的普及和信息处理技术的不断发展，为了保证计算机的正确运算，控制信号不出现丢失，保证设备的安全运行，人们对供电电源质量提出了越来越严格的要求。

计算机类或其他敏感先进仪器设备，除要求供电系统具有连续可靠之外，还要求市电供电系统的输出，保持良好的正弦波形且不带任何干扰。

一、市电供电电源质量问题目前，我国市电供电电源质量一般为：电压波动±10%，频率50Hz±0.5Hz，有些地区，还达不到这个标准。

而市电电网中接有各式各样的设备，来自外部、内部的各种噪声，又会对电网形成污染或干扰，甚至使电网污染十分严重。

这些污染主要有以下几种。

（一）电压浪涌电压浪涌是指一个周期或多个周期，电压超过额定电压值的110%。

比如重型设备的关机，由于电网中电流突然消失，其线路电感（分布参量）反电势造成电压上升；另一方面，线路电阻上电压降的突然消失，也会造成电压上升。

（二）电压尖峰电压尖峰是指在二分之一周至100ms期间内，叠加达6000k V以上的电压脉冲。

这主要由雷电、开关操作，电弧式故障和静电放电等因素造成。

（三）电压瞬变电压瞬变是指在10ms至100ms期间，叠加在市电电压上达20 k V的脉冲电压。

它的产生大致和电压尖峰差不多，只是在量上有区别。

（四）噪声电压噪声电压是指叠加在工频电压上的低幅度，而频率范围很宽的高频分量。

这种现象，在电网中很普遍，它的产生一般是电机电刷打火，继电器动作，广播发射，微波空中传播，电弧焊接，远距离雷电等。

不间断电源的工作原理
不间断电源（UPS）是一种用于提供紧急备用电力的设备，它能在主电源故障或停电时保持电器设备继续供电。

不间断电源的工作原理可以分为两个阶段：充电阶段和逆变阶段。

充电阶段是指当主电源正常供电时，不间断电源会利用主电源将其内部的电池充电，同时也为后续的逆变阶段做准备。

逆变阶段则是在主电源故障或停电时自动启动，不间断电源通过将储存的电能从电池中释放出来，经过电路变换将直流电转换成交流电，并稳定输出符合电器设备需求的电压和频率。

逆变阶段的主要目标是确保电器设备能够持续供电，避免因停电而导致的数据丢失、设备损坏或工作中断。

不间断电源通常还配备了智能控制系统，能够监测主电源状态和电池电量，当主电源恢复时自动切换回充电状态，同时也能警示用户电池电量临近耗尽，提醒其及时充电或更换电池。

总之，不间断电源的工作原理是通过充电和逆变两个阶段，通过电池储存的电能提供电力供应，以确保电器设备在主电源故障或停电时能够持续运行。

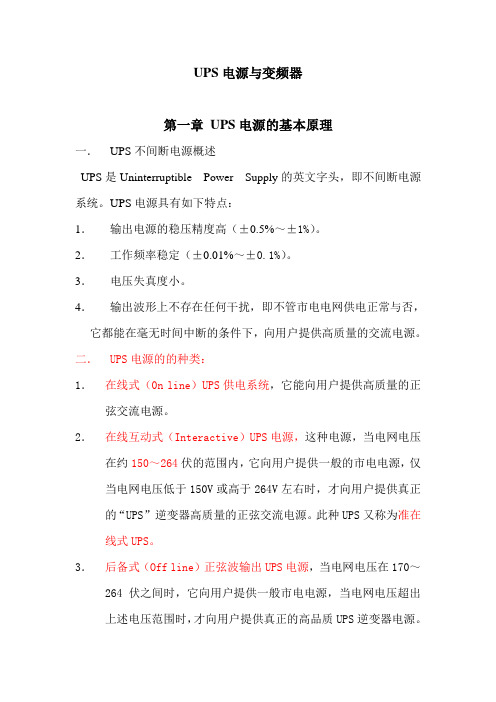

UPS电源与变频器第一章UPS电源的基本原理一．UPS不间断电源概述UPS是Uninterruptible Power Supply的英文字头，即不间断电源系统。

UPS电源具有如下特点：1．输出电源的稳压精度高（±0.5%～±1%）。

2．工作频率稳定（±0.01%～±0.1%）。

3．电压失真度小。

4．输出波形上不存在任何干扰，即不管市电电网供电正常与否，它都能在毫无时间中断的条件下，向用户提供高质量的交流电源。

二．UPS电源的的种类：1．在线式（0n line）UPS供电系统，它能向用户提供高质量的正弦交流电源。

2．在线互动式（Interactive）UPS电源，这种电源，当电网电压在约150～264伏的范围内，它向用户提供一般的市电电源，仅当电网电压低于150V或高于264V左右时，才向用户提供真正的“UPS”逆变器高质量的正弦交流电源。

此种UPS又称为准在线式UPS。

3．后备式（Off line）正弦波输出UPS电源，当电网电压在170～264伏之间时，它向用户提供一般市电电源，当电网电压超出上述电压范围时，才向用户提供真正的高品质UPS逆变器电源。

4．后备式（Off line）方波输出UPS电源，当电网电压在165～270伏之间时，它向用户提供一般市电电源，当电网电压超出上述电压范围时，它向用户提供具有稳定输出特性的50H Z方波电源，这样在UPS提供逆变电源时，不允许用户带电感性负载。

否则会烧坏逆变器。

以上可以看出，如果按技术性能排序，其顺序为：在线式UPS电源>准在线式UPS>后备式正弦波输出UPS>后备式方波输出UPS三．UPS电源的工作原理图一图中：Q1（开关）：与电源1隔离整流器——充电器起动QF1（开关）：电池保护和隔离Q5N（开关）：将逆变器、频率转换器或“静态开关”模块与负载隔离Q4S（开关）：将“静态开关”与电源2隔离Q3BP（开关）维修旁路开关保险丝1—2—3：保护整流器—充电器不受电源1的影响保险丝5—6—7：保护逆变器不受负载的影响合上Q1开关后，电源1经过Q1、保险送到整流—充电器，整流—充电器把电源1的交流电整流成直流电，此时如果开关QF1合上，即向电池组充电；同时整流后的直流，送入逆变器，逆变器把整流—充电器送来的直流电流，再转换成交流电，经开关Q5N送至负载，带动负载工作。

UPS电源知识总结1. UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害；二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。

从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。

主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

1)整流器：整流器是一个整流装置，简单的说就是将交流（AC）转化为直流（DC）的装置。

它有两个主要功能：第一，将交流电（AC）变成直流电(DC)，经滤波后供给负载，或者供给逆变器；第二，给蓄电池提供充电电压。

因此，它同时又起到一个充电器的作用；2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电（供电）的时间。

其主要功能是：１当市电正常时，将电能转换成化学能储存在电池内部。

２当市电故障时，将化学能转换成电能提供给逆变器或负载；3)逆变器：通俗的讲，逆变器是一种将直流电（DC）转化为交流电（AC）的装置。

它由逆变桥、控制逻辑和滤波电路组成；4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅（SCR）反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

分为转换型和并机型两种。

转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换；并机型开关主要用于并联逆变器与市电或多台逆变器。

目前，主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。

一类型（一）UPS电源按其工作原理可分为后备式(离线式)、在线式以及在线互动式三种。

不间断电源工作原理
不间断电源（Uninterruptible Power Supply, UPS）是一种用于保护电子设备免受电网故障和电源波动的装置。

其工作原理是通过将外部电源电能转换为可供设备使用的电能，同时还能在发生电源故障时提供备用电源。

不间断电源系统通常由以下几个部分组成：
1. 输入整流器：将交流电源转换为直流电源，同时为后续的电池充电。

2. 反向开关：根据电源状态自动切换连接方式，以确保信号始终从适当的电源提供电能。

3. 电池组：以化学能量的形式储存电能，用于在电源故障时维持设备的运行。

4. 逆变器：将直流电源转换为交流电源，以供设备使用。

当电源正常运行时，输入整流器将交流电源转换为直流电源，并用其为电池组充电。

逆变器则将直流电源转换为交流电源，并通过反向开关连接到设备，为其提供电能。

此时，电池组起到备份储能的作用，保证正常运行时的无间断供电。

如果电源突然中断或发生波动，不间断电源系统会立即检测到这一情况，并通过反向开关迅速切换到电池组供电。

逆变器将开始将电池组的直流电源转换为交流电源，并通过反向开关连
接到设备上，以确保设备继续运行。

同时，反向开关监测电源恢复情况，一旦正常电源恢复，系统将再次迅速切换回正常电源，恢复充电状态。

这种工作原理确保了设备在电源故障期间实现无间断供电，并保护设备免受电源中断或波动的损害。

不间断电源系统广泛应用于计算机数据中心、通信设备和重要的电子设备中，以确保其持续稳定地运行。

不间断电源工作原理
不间断电源（UPS）是一种能在电源中断时提供临时电力的设备，它在许多领域都有着广泛的应用，比如电脑、通讯设备、医疗设备等。

那么，不间断电源是如何工作的呢？接下来，我们将详细介绍不间断电源的工作原理。

不间断电源的工作原理主要包括三个部分，整流器、蓄电池和逆变器。

首先，当市电正常供应时，整流器将市电转换为直流电，并用来为蓄电池充电。

这样可以保证蓄电池始终保持充足的电量，以备电源中断时使用。

当市电中断时，蓄电池会自动接管供电，这样就能保证设备在电源中断时继续正常工作。

最后，逆变器将蓄电池提供的直流电转换为交流电，以供设备使用。

不间断电源的工作原理可以简单概括为，在市电正常供应时，整流器为蓄电池充电；在市电中断时，蓄电池为设备供电；逆变器将蓄电池提供的直流电转换为交流电。

这样就能保证设备在电源中断时继续正常工作，从而保障设备的安全运行。

不间断电源的工作原理虽然看似简单，但其中涉及的技术和原理却十分复杂。

不同类型的不间断电源在工作原理上也会有所不同，比如在线式不间断电源、脱机式不间断电源、双变换式不间断电源等。

不同类型的不间断电源在市电中断时的响应速度、输出波形、效率等方面都有所差异，因此在选择不间断电源时需要根据实际需求进行合理选择。

总的来说，不间断电源通过整流器、蓄电池和逆变器三个部分共同协作，能够在电源中断时为设备提供临时电力，保障设备的正常运行。

不间断电源的工作原理虽然复杂，但其应用却十分广泛，为各行各业的设备提供了可靠的电力保障。

希望本文能够帮助大家更好地理解不间断电源的工作原理，为正确选择和使用不间断电源提供参考。

第章UPS电源 (2)第一节UPS的分类 (2)1.按电路主结构分类 (2)2、按后备时间分类 (3)3、按输入/输出方式分类 (3)4、按输出波形分类 (4)5、按输出容量分类 (4)第二节UPS的电路结构和工作原理 (4)一．主要组成部分 (4)二．后备式UPS (6)1.电路各环节的功能 (6)3.后备式正弦波输出UPS的主要特点 (7)4.后备式方波输出UPS的主要特点 (8)三．在线式UPS (9)1．双变换在线式UPS (9)2.在线式正弦波输出UPS的特点 (2)四．在线互动式UPS (13)五．串并联调整式UPS (14)第三节UPS冗余供电 (16)一．UPS的热备份连接 (16)二．UPS并联冗余方式 (18)第四节UPS蓄电池监测管理 (27)一、蓄电池容量配置 (28)二、蓄电池的智能化管理 (29)第五节油机组与UPS的兼容 (31)一、同步发电机的电枢反应 (33)二、油机组与UPS的功率匹配 (36)第六节电信机房UPS配置 (37)一、UPS与逆变器的比较 (37)二、电信机房供电系统的设计 (40)第七节UPS的安全使用与检修 (43)一、UPS的安全使用 (43)二、UPS日常维护 (45)三、UPS的故障诊断及对策 (46)第章UPS电源随着科学的发展社会的进步，一些重要用户的关键设备如互联网数据中心、银行清算中心、证券交易系统、通信网管中心等，要求提供高质量的无时间中断的交流电源。

根据我国国家标准GB2387-89规定，对于需要配置不间断电源的计算机房提供的交流电源至少应满足：380V/220V、50HZ、三相五线制、电压波动小于+-5%、频率波动小于+-0.5%、波形失真小于+-5%。

此外可能产生的任何瞬态供电中断应控制在5 ms以内。

一般的微机和服务器所允许的瞬态供电中断时间在8至10ms的范围。

若超过此范围，就会造成微机进入误动作或自检程序，从而造成正在运行的数据或程序被破坏和丢失的不利局面。

关于不间断电源（UPS）的工作原理及其维护分析吕瑞宁（作者单位：吉林省广播电视局六六一台）摘　要：不间断电源即UPS（Uninterrupted Power Supply），它的本质就是将蓄电池与应用主机设备连接，通过主机逆变器为设备电路提供直流电转换市电服务内容，所以它也是当前大型供电系统中的重要设备之一。

本文主要介绍不间断电源UPS的基本结构组成、基本工作原理与维护途径。

关键词：不间断电源UPS；结构组成；基本工作原理；蓄电池；负载；维护在企业与工厂中用电设备颇多且设备使用频率相当之高，而其中某些重要设备如网络设备、控制桌设备以及其他电气设备都在运行过程中对供电质量与供电持续性方面提出了较高要求。

换言之，它们必须始终保持在稳定的运行电压频率状态下才能提高生产工作质量，不得出现任何导致断电的故障差错。

但实际上，这一点很难做到万无一失。

为规避这一问题，目前企业与工厂中就采用到了不间断电源UPS。

１　ＵＰＳ的基本结构组成与应用类型１．１　UPS的基本结构组成不间断电源UPS主要由整流器、逆变器、旁路开关、蓄电池4大部分共同组成。

首先是整流器，它能够提供交流转直流电源功能服务，可应用于后续的蓄电池与逆变器功能过程中。

整流器的性能指标能够直接影响到UPS的电源输入指标的，就这一点来讲它起到两点作用：第一，在将交流电整流转变为直流电并进行滤波处理后还会为负载设备或逆变器供给电能；第二可为蓄电池提供充电电压，作用类似于充电器。

在整流器中一般会用到高频开关配合可控硅，它伴随外接电源的变化合理控制电源电能输出幅值，可为设备后端输出幅值相对稳定的直流电源电能。

其次是逆变器，逆变器中包含上级直流电源部分，即蓄电池与整流器，二者均可转变成为交流电源。

另外，逆变器中还包含逆变桥、滤波电路以及控制逻辑电路。

逆变器的最大作用就是将市电经过整流转变为更加稳定的直流电或蓄电池储存直流电能源，或是转变形成波形更加稳定的交流电。
