第4章不间断电源总结只是分享

不间断电源一、引言随着现代社会对电力需求的不断增加，电力供应的稳定性和可靠性变得尤为重要。

在电力系统出现故障、停电或突发情况时，不间断电源（Uninterruptible Power Supply，缩写为UPS）的作用愈发凸显。

不间断电源是一种电子设备，能够在电网停电或电压异常的情况下为电气设备提供稳定的电力。

二、不间断电源的工作原理不间断电源系统通常由铅酸蓄电池、整流器、逆变器和控制器等组成。

工作时，整流器将交流电转变为直流电，并将部分电能用于为蓄电池充电；逆变器则将直流电转换为交流电，以供用户设备使用。

控制器通常用于监测和控制不同工作模式下的电池充放电情况，以确保系统的高效工作。

三、不间断电源的分类根据输出电压的特点，不间断电源可以分为三类：离线式（Standby UPS）、在线式（Online UPS）和线交互式（Line-Interactive UPS）。

1. 离线式不间断电源：在电网正常供电时，不间断电源的整流器将交流电转为直流电给蓄电池充电，同时也为接入设备提供电力。

当电网发生故障或停电时，不间断电源自动切换为蓄电池供电，通过逆变器将直流电转换为交流电，为设备提供电力。

2. 在线式不间断电源：在线式不间断电源在正常工作状态下，电流始终经过逆变器的转换，并且通过整流器为蓄电池充电。

因此，即使电网发生变化，也不会对设备供电造成任何干扰。

3. 线交互式不间断电源：线交互式不间断电源结合了离线式和在线式的优点。

当电网电压正常时，整流器通过稳压转换器将交流电转为直流电，用于为设备供电并为蓄电池充电；当电网电压异常时，逆变器负责为设备提供稳定的电力。

四、不间断电源的应用领域1. 信息技术设备：计算机、服务器、网络设备等信息技术设备对于电力的稳定供应尤为重要。

不间断电源能够为这些设备提供持续性的电力支持，防止数据丢失和设备损坏。

2. 医疗设备：医院、诊所等医疗机构的电力需求对于患者的生命安全至关重要。

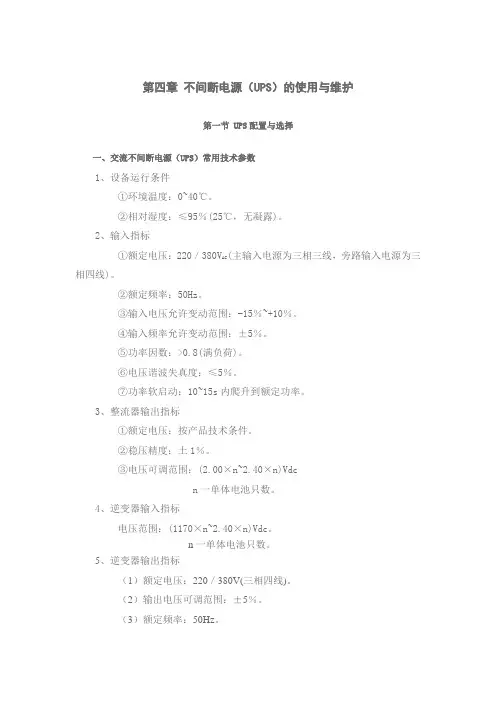

第四章不间断电源（UPS）的使用与维护第一节 UPS配置与选择一、交流不间断电源（UPS）常用技术参数1、设备运行条件①环境温度：0~40℃。

②相对湿度：≤95％(25℃，无凝露)。

2、输入指标①额定电压：220／380V AC(主输入电源为三相三线，旁路输入电源为三相四线)。

②额定频率：50Hz。

③输入电压允许变动范围：-15％~+10％。

④输入频率允许变动范围：±5％。

⑤功率因数：>0.8(满负荷)。

⑥电压谐波失真度：≤5％。

⑦功率软启动：10~15s内爬升到额定功率。

3、整流器输出指标①额定电压：按产品技术条件。

②稳压精度：土1％。

③电压可调范围：(2.00×n~2.40×n)Vdcn一单体电池只数。

4、逆变器输入指标电压范围：(1170×n~2.40×n)Vdc。

n一单体电池只数。

5、逆变器输出指标（1）额定电压：220／380V(三相四线)。

（2）输出电压可调范围：±5％。

（3）额定频率：50Hz。

（4）稳压精度：稳态：≤±1％。

瞬态：≤±5％。

（5）瞬态电压恢复时间：≤50ms。

（6）频率精度：土0.1％(内同步)。

（7）频率同步范围：±0.5，±1，±1.5，±2Hz(可调)。

（8）频率调节速率：0.1~l1Hz／s。

（9）电压波形失真度：单谐波：≤3％；总谐波：≤5％。

（10）三相输出电压不平衡度：<±1％(平衡负载)；<±3％(50％不平衡负载)；<±5％(100％不平衡负载)（11）三相输出电压相位偏移：<±1°(平衡负载)；<±3°(不平衡负载)。

（12）过载能力：10min(125％额定电流)；10s(150％额定电流)。

（13）限流：100％~110％额定电流可调。

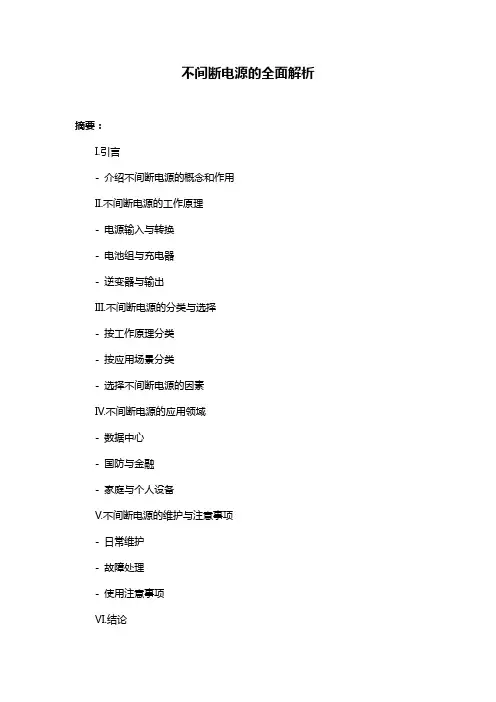

不间断电源的全面解析摘要：I.引言- 介绍不间断电源的概念和作用II.不间断电源的工作原理- 电源输入与转换- 电池组与充电器- 逆变器与输出III.不间断电源的分类与选择- 按工作原理分类- 按应用场景分类- 选择不间断电源的因素IV.不间断电源的应用领域- 数据中心- 国防与金融- 家庭与个人设备V.不间断电源的维护与注意事项- 日常维护- 故障处理- 使用注意事项VI.结论- 总结不间断电源的重要性和应用前景正文：I.引言不间断电源（UPS）是一种为电子设备提供稳定、持续电能的设备，其作用是在电网停电或电压波动时，及时切换到电池供电，确保电子设备正常运行。

UPS 广泛应用于数据中心、国防、金融、家庭等领域，为人们的工作和生活提供便利。

本文将为您详细解析不间断电源的工作原理、分类、应用和维护等方面的知识。

II.不间断电源的工作原理不间断电源的工作原理主要包括三个部分：电源输入与转换、电池组与充电器、逆变器与输出。

1.电源输入与转换：UPS 通过输入开关接收电网电源，经过整流、滤波后，将交流电转换为直流电，为后续设备提供稳定的电源。

2.电池组与充电器：UPS 的电池组在直流电的作用下储存能量。

当电网停电时，电池组立即为逆变器提供直流电，保证输出电压的稳定性。

充电器则在电网正常时，对电池组进行充电，确保电池组始终处于满电状态。

3.逆变器与输出：逆变器是将直流电转换为交流电的关键设备。

在电网停电时，逆变器立即切换到电池供电，将直流电转换为交流电，保证输出电压和频率的稳定性。

III.不间断电源的分类与选择根据工作原理和应用场景，不间断电源可分为以下几类：1.离线式UPS：适用于对电源质量要求不高的场景，结构简单，成本较低。

2.在线式UPS：适用于对电源质量要求较高的场景，具有较高的转换效率和输出电压质量。

3.互动式UPS：结合了离线式和在线式的优点，适用于对电源质量有一定要求的场景。

在选择不间断电源时，需要考虑以下因素：1.设备类型和功率：根据需要保护的设备类型和功率，选择合适的不间断电源。

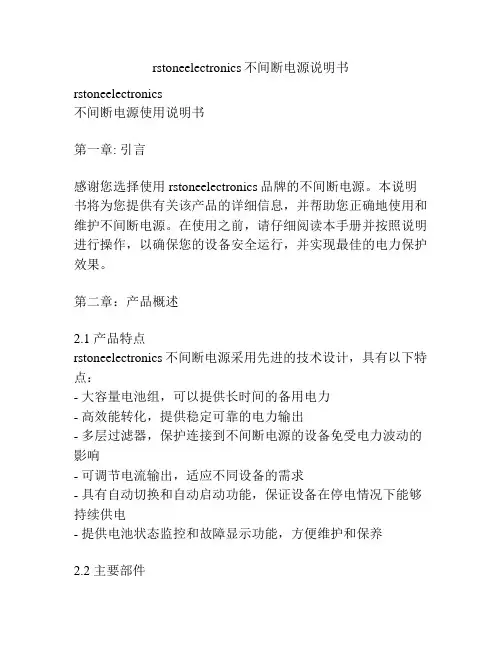

rstoneelectronics不间断电源说明书rstoneelectronics不间断电源使用说明书第一章: 引言感谢您选择使用rstoneelectronics品牌的不间断电源。

本说明书将为您提供有关该产品的详细信息，并帮助您正确地使用和维护不间断电源。

在使用之前，请仔细阅读本手册并按照说明进行操作，以确保您的设备安全运行，并实现最佳的电力保护效果。

第二章：产品概述2.1 产品特点rstoneelectronics不间断电源采用先进的技术设计，具有以下特点：- 大容量电池组，可以提供长时间的备用电力- 高效能转化，提供稳定可靠的电力输出- 多层过滤器，保护连接到不间断电源的设备免受电力波动的影响- 可调节电流输出，适应不同设备的需求- 具有自动切换和自动启动功能，保证设备在停电情况下能够持续供电- 提供电池状态监控和故障显示功能，方便维护和保养2.2 主要部件rstoneelectronics不间断电源主要由以下部件组成:- 输入插座和电源线：用于将电源连到主电源- 电池组：存储备用电力供给- 逆变器和变压器：将直流电源转换为交流电源- 输出插座：用于连接需要供电的设备- 控制面板和显示屏：显示电池状态、输出功率、故障信息等- 风扇和散热装置：保持设备正常工作温度第三章：安装与操作3.1 安装在安装不间断电源之前，请确认以下事项:- 选择一个干燥、通风良好的环境，避免阳光直射和潮湿环境- 确保输入电源符合设备要求，并正确插入插座- 确保设备的负载不超过不间断电源额定功率- 保持设备的周围空间畅通，避免堆积杂物- 确保设备与其他电子设备的安全距离，避免干扰3.2 连接设备和电源- 将需要供电的设备连接到不间断电源的输出插座上- 将主电源连接到不间断电源的输入插座上- 确保连接牢固，避免松动可能引起的火灾和电击风险3.3 启动和关机- 按下不间断电源的电源开关，启动电源供应- 可以在控制面板上查看电池状态和输出功率信息- 在停电或其它突发情况下，不间断电源会自动切换到备用电源，无需手动操作- 当主电源恢复时，不间断电源会自动切换回主电源- 在关机时，先关闭连接到不间断电源上的设备，然后关闭不间断电源的电源开关第四章：维护与保养为确保不间断电源的正常运行，请定期进行以下维护和保养操作：4.1 清洁定期清洁不间断电源的外部表面，可使用柔软的布擦拭，避免使用湿布和化学溶剂。

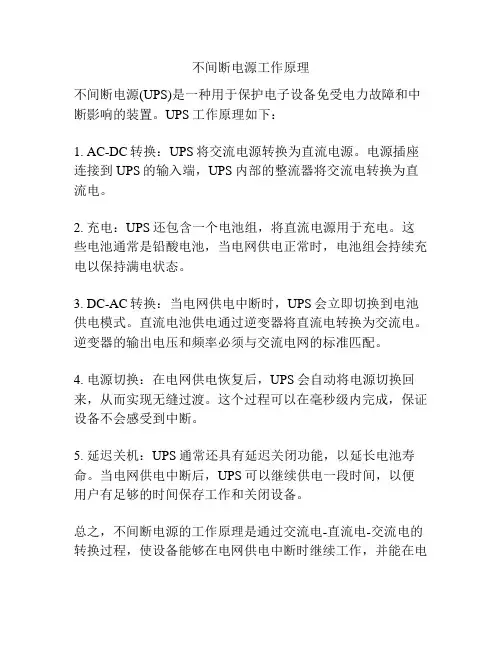

不间断电源工作原理
不间断电源(UPS)是一种用于保护电子设备免受电力故障和中断影响的装置。

UPS工作原理如下：
1. AC-DC转换：UPS将交流电源转换为直流电源。

电源插座连接到UPS的输入端，UPS内部的整流器将交流电转换为直流电。

2. 充电：UPS还包含一个电池组，将直流电源用于充电。

这些电池通常是铅酸电池，当电网供电正常时，电池组会持续充电以保持满电状态。

3. DC-AC转换：当电网供电中断时，UPS会立即切换到电池供电模式。

直流电池供电通过逆变器将直流电转换为交流电。

逆变器的输出电压和频率必须与交流电网的标准匹配。

4. 电源切换：在电网供电恢复后，UPS会自动将电源切换回来，从而实现无缝过渡。

这个过程可以在毫秒级内完成，保证设备不会感受到中断。

5. 延迟关机：UPS通常还具有延迟关闭功能，以延长电池寿命。

当电网供电中断后，UPS可以继续供电一段时间，以便用户有足够的时间保存工作和关闭设备。

总之，不间断电源的工作原理是通过交流电-直流电-交流电的转换过程，使设备能够在电网供电中断时继续工作，并能在电
网恢复后无缝切换回来。

这样可以保护设备免受电力故障和中断的影响。

不间断电源方案随着电力需求的不断增长，对电力供应的稳定性和可靠性要求也越来越高。

而在日常生活和工作中，停电会给我们带来很多不便，甚至会造成重大损失。

为了解决这一问题，不间断电源方案应运而生。

一、不间断电源概述不间断电源，简称UPS（Uninterruptible Power Supply），是一种通过电池等设备来供应电力的设备。

其主要功能是在电力供应中断时提供临时的电源，以保证用户设备正常运行并避免数据丢失等问题。

不间断电源能够与电力供应系统无缝切换，并且能够实现电能质量的提高，能够在电网电压异常时及时提供稳定的电源，避免电压峰值对设备造成损坏。

二、不间断电源方案的分类根据不间断电源的应用场景和功率需求，不间断电源方案可以分为多种类型。

常见的不间断电源方案有：1. 离线式不间断电源（Off-line UPS）：一般适用于对电源要求不高或负载较小时的场景，其主要特点是成本相对较低，但切换时间较长。

2. 在线式不间断电源（On-line UPS）：适用于对电源质量有较高要求的场景，能够提供纯净的交流电源，切换时间短，但成本相对较高。

3. 联机式不间断电源（Line-interactive UPS）：是离线式和在线式不间断电源的结合体，可以提供较高质量的电力输出和较短的切换时间。

三、不间断电源方案的选择与应用在选择不间断电源方案时，需要考虑以下几个方面：1. 负载需求：不同的负载对不间断电源的要求不同，包括功率容量、输出电压、负载类型等。

2. 使用场景：不同的场景对不间断电源的要求也不同，家庭使用与工业使用有区别，需要根据实际需求选择合适的方案。

3. 电池容量：电池容量决定了不间断电源的续航能力，需要根据负载要求和停电时间考虑合适的电池容量。

4. 设备可靠性：不间断电源方案的可靠性对使用者而言非常重要，需要选择具有高可靠性和稳定性的品牌和产品。

四、不间断电源方案的优势和应用领域1. 保证电力供应的稳定性：不间断电源能够在电网电压异常或停电时提供稳定的电力供应，保证用户设备的正常运行。

1、不间断设备应用与何种设备？不断电系统，一般均应用于保护重要设备，例如：计算机设备，精密仪器，医疗仪器等，由于UPS研发设计以计算机为主，并非所有负载均适用，尤其是电感性负载，像电风扇、冷气机等家电均不适用，因为电感性负载会有反电动势的产生，对于离线式UPS会造成伤害。

此外像复印机、激光打印机等启动电流较大的设备亦不适用于UPS，因其瞬间启动电流大，若UPS容量不足时，易造成瞬间超载，一旦适逢市电中断时，UPS输出亦中断。

平时UPS 长期处于超载使用时，将缩短电子组件及UPS的寿命。

2、不间断电源（UPS)知识何谓不断电系统(UPS)?不断电系统的英文名称是Uninterruptible Power Supply取其英文字缩写即为"UPS"。

所以不断电系统依其字面的意义，就是当电源中断或异常时能够不间断提供电力以维持计算机正常运作的设备。

为何需要不断电系统(UPS)?不稳定的电源质量均足以影响计算机的正常运作。

而不断电系统，不仅在输入电源中断时可立即供应电力，在电源输入平时，也可对质量不良的电源进行稳压、滤除噪声、防雷击等功能以提供使用者稳定纯净的电源。

所以，拥有不断电系统就像为计算机设备购买了保险一样，有备无患。

不断电系统(UPS)种类有那些?按照不同的标准有不同的划分方法，如按UPS工作性质可分为以下几种：离线式(OFF LINE) ,在线式(ON LINE),在线互动式式(LINE INTERACTIVE)和串并联工作模式。

何谓离线式不断电系统(Off-Line UPS)?如下离线式系统方块图，平常市电走旁边的一条直通路径(直接供电给负载。

只有停电或市电异常时，才由电池提供电力。

经逆变器转换为交流电源提供给负载电力。

特色:1. 市电正常时，UPS对市电几无处理而直接输出至负载，对市电噪声、突波衰减能力差。

2. 具转换时间，保护性最低。

3.结构简单、体积小、重量轻、控制容易、低成本特性。

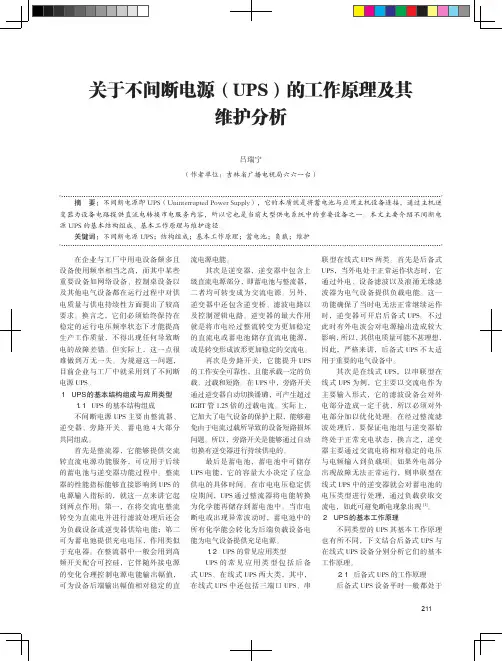

关于不间断电源（UPS）的工作原理及其维护分析吕瑞宁（作者单位：吉林省广播电视局六六一台）摘　要：不间断电源即UPS（Uninterrupted Power Supply），它的本质就是将蓄电池与应用主机设备连接，通过主机逆变器为设备电路提供直流电转换市电服务内容，所以它也是当前大型供电系统中的重要设备之一。

本文主要介绍不间断电源UPS的基本结构组成、基本工作原理与维护途径。

关键词：不间断电源UPS；结构组成；基本工作原理；蓄电池；负载；维护在企业与工厂中用电设备颇多且设备使用频率相当之高，而其中某些重要设备如网络设备、控制桌设备以及其他电气设备都在运行过程中对供电质量与供电持续性方面提出了较高要求。

换言之，它们必须始终保持在稳定的运行电压频率状态下才能提高生产工作质量，不得出现任何导致断电的故障差错。

但实际上，这一点很难做到万无一失。

为规避这一问题，目前企业与工厂中就采用到了不间断电源UPS。

１　ＵＰＳ的基本结构组成与应用类型１．１　UPS的基本结构组成不间断电源UPS主要由整流器、逆变器、旁路开关、蓄电池4大部分共同组成。

首先是整流器，它能够提供交流转直流电源功能服务，可应用于后续的蓄电池与逆变器功能过程中。

整流器的性能指标能够直接影响到UPS的电源输入指标的，就这一点来讲它起到两点作用：第一，在将交流电整流转变为直流电并进行滤波处理后还会为负载设备或逆变器供给电能；第二可为蓄电池提供充电电压，作用类似于充电器。

在整流器中一般会用到高频开关配合可控硅，它伴随外接电源的变化合理控制电源电能输出幅值，可为设备后端输出幅值相对稳定的直流电源电能。

其次是逆变器，逆变器中包含上级直流电源部分，即蓄电池与整流器，二者均可转变成为交流电源。

另外，逆变器中还包含逆变桥、滤波电路以及控制逻辑电路。

逆变器的最大作用就是将市电经过整流转变为更加稳定的直流电或蓄电池储存直流电能源，或是转变形成波形更加稳定的交流电。

不间断电源组成及工作原理大家好，今天咱们来聊聊一个在现代生活中可是大有用处的东西——不间断电源，简称UPS（Uninterruptible Power Supply）。

在我们这个电子设备满天飞的时代，UPS简直就像是我们的“电力守护神”，随时准备着给我们一份电力上的“安全感”。

那么，UPS到底是个啥？它又是怎么工作的呢？咱们就一起来揭开这个神秘面纱吧！1. UPS的基本组成1.1 电池首先，UPS的核心部分就是它的电池。

可以说，电池就像是UPS的“心脏”，没有它，UPS也就成了无源之水，无本之木。

电池的种类有很多，有铅酸电池、锂电池等等。

铅酸电池呢，价格便宜，寿命长，适合大部分家庭和小型办公室。

而锂电池则是个“小年轻”，虽然贵点，但充电快、体积小、寿命长，简直是追求高效生活的必备良品！所以，选对电池，UPS就算是打了一针强心剂，运行起来那可真是风生水起。

1.2 逆变器接着咱们说说逆变器。

这家伙就像是UPS的“翻译官”，把电池里的直流电（DC）转换成我们日常用的交流电（AC）。

简单来说，就是把电池里存的电转化为咱们的电器能用的电。

想象一下，如果没有逆变器，UPS里的电就只能“自嗨”，可没人能用得上，真是可惜了它的“才华”啊。

1.3 控制电路最后，控制电路就是UPS的大脑，负责管理整个系统的运作。

它能监测电源的状态，判断什么时候需要供电、什么时候需要充电，确保在停电的时候，UPS能迅速反应，像超级英雄一样飞速出击，保障我们的设备不掉链子。

有没有觉得，UPS就像个全能的保镖，随时待命，绝不让你失望？2. UPS的工作原理2.1 正常工作状态在正常的情况下，UPS就像个温文尔雅的绅士，优雅地从电网获取电力，然后一边供电给你的设备，一边给自己的电池充电。

这时候，它就像是一个无私的服务者，不求回报，默默奉献。

不过别看它表面光鲜，实际上，UPS可是个精明的家伙，时刻监控电流的变化，确保设备得到稳定的电力供应。

UPS，就是不间断电源。

通常是弱电机房工程子系统之一，是将蓄电池与主机设备相连接，主要用于给设备提供稳定、不间断的电力供应。

当市电输入正常时，UPS 将市电稳压后供应给负载使用，此时的UPS就是一台交流式电稳压器，同时它还向机内电池充电；当市电中断（事故停电）时，UPS 立即将电池的直流电能，通过逆变器切换转换的方法向负载继续供应220V 交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS 设备通常对电压过高或电压过低都能提供保护。

下面我们一起来看下UPS 的基础知识。

UPS的基本原理及主要技术参数什么是UPS？利用电池化学能作为后备能量，在市电断电等电网故障时，不间断地为用户设备提供（交流）电能的一种能量转换装置。

为什么需要UPS？市电电网提供的电力供应，看上去正常，可是不可靠:表面正常的电力，实际上危机四伏。

电源中断●数据丢失，通信中断，商机延误......●——直接损失以每分钟5000-100000元计●设备停运，仪表失灵，手术中断......●——间接经济损失无法估量电源污染●瞬态尖峰、电源浪涌、高压脉冲●造成服务器、路由器、磁盘阵列等设备硬件损坏●谐波污染、线间噪声、频率漂移●造成网络传输误码率大增，数据传输速度低下UPS的四大功能不停电功能——解决电网停电问题交流稳压功能——能解决网压剧烈波动问题净化功能——解决电网与电源污染问题管理功能——解决交流动力维护问题UPS系统结构监控平台也是UPS的最重要组成部分之一UPS主要技术参数输入特性：1、输入电压范围输入电压范围宽可减小电池放电机会，延长电池寿命。

2、输入功率因数功率因数低，输入无功功率大，谐波电流污染电网，影响干扰其它设备。

3、主电源频率允许范围。

4、输入电流谐波分量。

（PFC、6/12脉冲变压器）输出特性：1、静态稳定度。

大型为1%，中小型为2%。

2、输出瞬态特性。

大型5%，中小型8%。

3、输出过载能力。

（如：过载125% 5MIN;150% 10S)4、输出功率因数。

ups工作原理总结
UPS（不间断电源）是一种电力设备，它的主要作用是在电网停电或电压波动时，为电子设备提供稳定的电力供应。

UPS的工作原理可以分为三个部分：电池、逆变器和稳压器。

UPS的电池是其最重要的组成部分。

当电网正常供电时，UPS的电池会自动充电，以保证在停电时能够提供足够的电力。

当电网停电时，UPS的电池会自动切换到供电模式，为电子设备提供电力。

UPS的逆变器是将直流电转换为交流电的设备。

当电池供电时，UPS的逆变器会将直流电转换为交流电，以供电子设备使用。

逆变器的作用是将电池提供的直流电转换为电子设备所需的交流电。

UPS的稳压器是为了保证电子设备能够获得稳定的电力供应。

当电网电压波动时，UPS的稳压器会自动调节输出电压，以保证电子设备能够获得稳定的电力供应。

稳压器的作用是保证电子设备能够获得稳定的电力供应，以避免电子设备因电压波动而受到损害。

UPS的工作原理是通过电池、逆变器和稳压器三个部分的协同作用，为电子设备提供稳定的电力供应。

在电网停电或电压波动时，UPS 能够保证电子设备能够正常工作，避免因电力供应不稳定而受到损害。

因此，UPS在现代社会中扮演着非常重要的角色，为各种电子设备提供了可靠的电力保障。

学习认识不间断电源（UPS），从这篇文章开始......不间断电源（UPS）跨接于用户关键设备（负载）和供电电源间，它的功能是保证向负载提供连续的优质的电源，即使在完全断电的情况下，它们也可在预定的时间内（由用户决定）向负载供电。

以下以单机UPS为例进行说明。

一、电源输入UPS输入电源： 1. 主电源 2. 旁路电源 3.直流电源二、UPS切换条件及顺序1. 正常运行时负荷由主电源经过该系统的整流器、逆变器提供。

2. 当主电源故障时，自动改为由直流电源经逆变器供电。

3. 当逆变器或直流电源故障时，UPS通过静态开关自动转换成旁路电源供电。

4. 当UPS需要维修时，又可通过先通后断的手动旁路开关由旁路电源直接向负荷供电。

三、运行模式1.系统正常运行模式此系统运行模式为市电输入，经整流器将交流市电转为纯净、无突波、无杂讯的直流电源，提供逆变器使用，而逆变器会将直流电源再转为比市电更稳定的交流电源输出，经静态开关再输出至负载，此时系统为INVERTER 电源供应负载。

2.内部旁路运行模式此系统运行模式为当逆变器发生异常，如机内温度过高、或输出负载过载，超过系统逆变器所能负荷的范围时，DSP 会自动将系统由逆变器模式切换到内部旁路运行模式，以防止系统损坏，此时输入由第二电源经旁路回路，静态开关模块输出至负载，此时为旁路电源供应负载。

3.系统电池供电运行模式此系统运行模式为无市电输入时，系统由电池经逆变器，经静态开关至输出负载，此时为电池电源供电，使得交流输出不会中断。

使用电池供电时，其供电时间因电池数量与负载量大小而有所不同，故建议如果市电中断时，请尽快做资料的存贮与正常的关机程序。

4.系统手动维修旁路运行模式此系统运行模式为当系统需进行维护，而负载供电又不可中断时使用。

手动闭合手动维修旁路开关，市电经由手动维修开关输出至负载，此时负载的电源为市电电源供应。

此一系统运行模式为专业维护人员方可操作，可用来对UPS 系统进行维护、清洁及保养。

不间断电源知识培训1. 引言不间断电源（Uninterruptible Power Supply，简称UPS）是一种能够在电力故障或停电时提供临时电源供应的电力设备。

它主要用于保护关键设备，例如计算机、服务器、通信设备等，在电力中断时能够提供稳定的电力，避免数据丢失或设备损坏。

本文将为您介绍不间断电源的基本概念、工作原理、安装和维护等方面的知识。

2. 不间断电源的基本概念2.1 什么是不间断电源？不间断电源是一种能够在电力中断时提供短时电力供应的设备。

它通常由电池、智能控制电路和输出逆变器组成。

不间断电源能够自动检测电力中断，并在数毫秒内切换到备用电池供电，以保证所连接设备的正常工作。

2.2 不间断电源的分类不间断电源可以根据输出波形分类为：在线式不间断电源、线交互式不间断电源和脱机式不间断电源。

其中，在线式不间断电源是最常见的类型，能够提供纯正弦波的电力输出。

2.3 不间断电源的应用不间断电源广泛应用于各种关键设备的保护，例如计算机数据中心、通信基站、医疗设备等。

它们在电力中断时能够维持关键设备的正常运行，保证生产和服务的连续性。

3. 不间断电源的工作原理不间断电源的工作原理主要包括四个阶段：充电阶段、待机阶段、电池供电阶段和恢复阶段。

3.1 充电阶段在正常供电情况下，不间断电源通过交流输入电源将电池充电，以维持电池的容量。

当交流电源输入异常时，不间断电源会切换到电池供电模式。

3.2 待机阶段在电力正常供应时，不间断电源进入待机状态，此时交流输入电源直接供电给连接的设备，同时电池也得到充电，以备不时之需。

3.3 电池供电阶段当交流输入电源中断时，不间断电源会立即切换到电池供电模式，以保证连接设备的连续供电。

这一过程通常在几个毫秒内完成，电池供电时间取决于电池的容量和连接设备的功耗。

3.4 恢复阶段当交流输入电源恢复时，不间断电源会自动切换回交流输入模式，并重新开始充电，以备下一次电力中断。

4. 不间断电源的安装与配置4.1 安装要求安装不间断电源时应满足以下要求：•设备安装在通风良好、温度适宜的环境中，避免阳光直射；•设备应稳固地安装在平整的地面上，以防止倾倒；•确保输入电源线和输出线正确连接，避免接错线。
