酸洗废气净化系统设计集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#广州大学市政技术学院课程设计课程设计名称：酸洗废气净化系统设计系部环境工程系专业环境工程技术班级 11环境姓名冯韦华指导教师戴苗2013年 06 月 1 日酸洗废气净化系统课程设计前言：随着人口的剧增和城市化的加剧，煤和石油燃烧排放到大气中的二氧化硫越来越多，它在大气中与水蒸气和氧气混合，生成硫酸，形成酸雨。

酸雨被人们称为“空中死神”，它对生态系统的危害已成为举世瞩目的环境问题。

控制大气中二氧化硫的含量无疑是当今正在努力的一个问题。

而酸洗产生的废气中含有大量酸性气体，合理处理废气中的酸性气体是控制大气污染的必要措施。

本设计书由广州大学市政技术学院环境工程系环境工程技术专业戴苗老师指导设计，同时在编写的工程中，得到了广大同学的支持与帮助，在此一并表示衷心的感谢！由于时间仓促，加之设计者水平有限，设计书中不妥之处在所难免，恳请审阅老师批评指正。

设计者2013年6月1日目录概述概述：我国的能源结构以煤为主，是世界上最大的煤炭生产国和消费国。

随着经济的快速发展，我国因燃煤排放的二氧化硫急剧增加，所造成的酸雨污染已经到了十分严重的程度，必须引起密切关注。

酸雨的危害弱酸性降水，可溶解地壳中的矿物质，供植物吸收。

但如果酸度过高，如pH值低于，就可能对人类及自然生态系统造成危害。

酸雨带来的巨大损失是难以估量的，国外把酸雨称为“空中死神”。

1.1.1酸液对人体的危害酸雨形成硫酸雾所产生的毒性很大，因为其微粒可侵入肺的深部组织，从而引起肺气肿和肺硬化等疾病而导致死亡。

当空气中含有 mg/m3硫酸雾时，就会使人难受致病。

1.1.2对农作物、植被的危害受到酸雨侵蚀的农作物，由于叶内叶绿素含量降低，影响其光合作用，引起叶子枯萎和死亡使产量下降。

荷兰全国54%的森林面积遭酸雨侵害，林木衰弱枯萎。

重庆地区1982年一场pH值达的酸雨使上万亩水稻叶片枯黄，状如火烤，几天后死亡。

酸洗废气净化设计20页一、技术概述柠檬酸洗废气净化设备以吸收和固定废气中的污染物为主要原理。

主要技术参数包括处理量（立方米/小时）、处理温度（范围）、处理压力（范围）等。

柠檬酸洗废气净化器采用特殊的酸性液体，吸收、固化废气中的污染物。

该装置主要由前处理（喷淋池）、精处理（吸附池及柠檬酸滤床）、卸料（隔膜泵）及后处理（排风罐）等组成。

二、工艺流程1、前处理一般而言，柠檬酸洗废气净化设备的前处理过程包括污染物的均质和吸附，以及液体的调节；通常，用喷淋及搅拌特殊的酸性液体对废气进行均匀喷淋和固定污染物，同时保持液体的溶解度和稳定性。

2、精细处理精细处理一般包括喷淋处理、柠檬酸滤床洗涤及吸附处理等；利用酸性液体喷淋均质、搅拌和固定污染物，形成结晶的污染物沉淀，然后用柠檬酸滤床洗涤，以进一步减少污染物，并通过设备的吸附处理，能够更有效地将污染物从废气中移除。

3、卸料卸料是柠檬酸洗废气净化设备的一个关键环节，它是分离废气中固体污染物及被吸附的液体污染物。

一般采用隔膜泵来完成此过程，由于具有“无损”散乱特点，能够减少对污染物的水解损失，以及对污染物安全性的影响，从而保证出水质量的稳定。

4、后处理后处理是使柠檬酸洗废气净化设备更好地进行废气净化处理的一个重要环节。

一般采用排风罐来实现排风净化工程，可有效减少污染气体逸出后对环境的影响。

三、设备设计要点1、合理布局废气净化设备的布局要紧密，紧密地连接，节约场地。

有组织地进行，不仅可以节省场地，也可以提高设备的效率，并降低噪声污染。

2、耐腐蚀性设计柠檬酸洗废气净化设备的关键部件一般是金属材质的，如管道、换热器等将其他碱性废气混合在一起，易发生腐蚀，因此需要采用耐腐蚀性增强的材料，如304不锈钢管等，以防止出现腐蚀及故障。

3、安全防护设计为提高废气净化设备的安全性，必须采用合理的防护措施，如安装双管道安全阀、空抽阀、放空阀、液位指示器、流量开关以及报警系统等，它们可以有效地保护设备的安全运行。

酸碱废气处理方案书
方案介绍
洗涤塔:一般采用气液逆流操作，风机组将收集到的废气吸到废气吸收洗涤净化塔内，经过填料层，废气与吸收液进行气液两相充分接触吸收中和反应，废气经过净化后，再经除雾板脱水除雾后，由风机排入大气。

吸收液在塔底经水泵增压后在塔顶喷淋而下，最后回流到塔底循环使用。

适用风量:≤100000m3/ h处理效率:85-99%
性能特点
1.采用填料塔对废气进行净化，适合于连续和间歇排放废气的治理。

2.工艺简单，管理方便、操作及维修相当方便简洁，不会对车间的生产造成任何影响。

3.适用范围广,可同时净化多种污染物。

4.压降较低,操作弹性大，且具有很好的除雾性能。

5.塔体可根据实际情况采用PP/玻璃钢等材料制作。

6.填料采用高效、低阻的鲍尔环,可彻d地去除气体中的异味、有害物质等。

7.工业废气处理设计周密﹑层层净化过滤废气，效果较好，去除率可高可达99%以上。

广州大学市政技术学院课程设计课程设计名称：酸洗废气净化系统设计系部环境工程系专业环境工程技术班级 11环境姓名冯韦华指导教师戴苗2013年 06 月 1 日酸洗废气净化系统课程设计前言：随着人口的剧增和城市化的加剧，煤和石油燃烧排放到大气中的二氧化硫越来越多，它在大气中与水蒸气和氧气混合，生成硫酸，形成酸雨。

酸雨被人们称为“空中死神”，它对生态系统的危害已成为举世瞩目的环境问题。

控制大气中二氧化硫的含量无疑是当今正在努力的一个问题。

而酸洗产生的废气中含有大量酸性气体，合理处理废气中的酸性气体是控制大气污染的必要措施。

本设计书由广州大学市政技术学院环境工程系环境工程技术专业戴苗老师指导设计，同时在编写的工程中，得到了广大同学的支持与帮助，在此一并表示衷心的感谢！由于时间仓促，加之设计者水平有限，设计书中不妥之处在所难免，恳请审阅老师批评指正。

设计者 2013年6月1日目录概述一、确定净化方案错误!未定义书签。

1．设计目的.......................................... 错误!未定义书签。

2．设计任务.......................................... 错误!未定义书签。

3．设计资料.......................................... 错误!未定义书签。

4．净化方案的选取.................................... 错误!未定义书签。

二、集气罩的设计错误!未定义书签。

1.集气罩基本参数的确定错误!未定义书签。

2.集气罩入口风量的确定错误!未定义书签。

三、填料塔的设计错误!未定义书签。

1.填料塔参数确定错误!未定义书签。

（1）拟选用陶瓷鲍尔环填料的规格及相关参数......... 错误!未定义书签。

（2）计算泛点气速uf 错误!未定义书签。

（3）计算操作气速错误!未定义书签。

xxxxx工程有限公司酸洗车间废水废气处理工程设计方案目录第一章、酸洗间废水处理一、概述------------------------------------------------------------------3二、设计依据------------------------------------------------------------3三、设计量及处理要求-------------------------------------------------4四、处理工艺------------------------------------------------------------5五、主要设备及建构（筑）物参数-------------------------------------7六、主要处理构筑物及设备一览表---------------------------------10七、投资概算-----------------------------------------------------------11八、调试及善后服务--------------------------------------------------13九、工程质量保证措施-----------------------------------------------14十、污水处理工艺流程图-----------------------------------------附页第二章、酸雾处理一、概述----------------------------------------------------------------19二、设计依据-----------------------------------------------------------19三、设计原则-----------------------------------------------------------19四、设计范围-----------------------------------------------------------19五、工艺流程说明-----------------------------------------------------20六、处理效果分析-----------------------------------------------------21七、主要设备参数-----------------------------------------------------22八、工程投资估算-----------------------------------------------------23九、废气净化塔示意图-----------------------------------------------24第一章、酸洗间废水处理一、概述武汉友谊食品工程有限公司位于武汉市东湖高新技术开发区关南工业园，是一家以高新科技为核心，集设计、设备制造、机械加工、安装、调试、售后服务、咨询服务为一体的大型机械设备工程公司，在设备生产过程中，钢材必须清除原料表面的氧化铁皮，一般采用酸洗清除氧化铁皮，随之产生废酸液和酸洗漂洗水，主要污染物为COD、氟化物、少量金属离子及悬浮物，并有废气产生。

酸洗废气净化系统设计任务书、指导书一、设计目的通过对气态污染物净化系统的工艺设计，使学生初步掌握气态污染物净化系统设计的基本方法。

培养学生应用所学的理论知识，综合分析问题并解决实际问题的能力；培养绘图能力和正确使用设计手册的能力。

二、设计任务某厂生产用金刚砂，经过湿式研磨后，加浓硫酸酸洗处理。

加酸时，有大量蒸汽、酸雾和其它有害气体生成，对车间环境和工人身体健康造成严重危害。

为此，需要对酸洗产生的废气进行治理，以改善车间的环境及工人的操作条件。

要求设计的净化系统效果好；操作方便；投资省，并且达到排放标准。

三、设计资料1、工艺特点：间断加酸，加酸后料槽内温度可达100℃以上。

2、废气特性：近似空气，酸雾含量为（2000、2500、3000、3500、4000）mg/Nm3。

（按学号分成5组，前三组6个人，后两组7个人）3、气象资料：气温，冬季，-6℃，夏季，31℃；大气压力，冬季734mmHg，夏季718 mmHg。

4、酸洗车间工艺布置图（见附图）说明：酸洗时，工人将预先装入金刚砂的圆筒形料槽（Ф500、550、600、650、700mm）（与酸雾含量对应分组），沿酸洗槽前方的轨道，推入酸洗槽位置后，向料槽中加入浓硫酸，并不断搅拌。

酸洗完成后，将料槽推出卸料，重新推入另一桶新料进行酸洗。

生产方式为间歇操作。

四、课程设计内容1、绘制设计图●净化系统系统图或平面图。

2、编写设计计算书●净化方案的确定●净化设备的选择及计算●确定排气罩的形式，并计算排气罩的排气量和压力损失●设备与管道简图●系统阻力及管网阻力平衡计算●风机及配用电机的选择与确定需要说明的问题五、设计要求要求每人完成一份设计。

1、设计计算书设计计算书的内容应按上述要求编写，即包括与设计有关的阐述、说明和计算。

要求内容完整，叙述简明，层次清楚，计算过程详细、准确，书写工整。

计算书应包括目录、前言、正文及参考文献等部分。

2、设计图纸图纸幅面、图线等均应符合国家标准；图面布置均匀、图纸整洁并符合制图规范要求。

酸洗废气净化系统设计说明书一、确定净化方案此次课程设计要求采用碱液吸收法处理含硫酸烟雾，即采用7%NaOH 溶液在填料塔中 吸收净化硫酸烟雾。

操作情况下，气相传质系数k Ga =144 kmol/(m 3·h ·atm) (1atm = 101325Pa) 液相传质系数k La =0.7h -1液气比为L/G=4 L/m 3二、 集气罩的设计1. 集气罩基本参数的确定集气罩的罩口尺寸不应小于罩子所在污染位置的污染物扩散的断面积。

如图1所示， 如果设集气罩连接风管的特征尺寸为d 0（圆形为直径，方形为短边），污染源的特征尺寸为d （圆形为直径，方形为短边，）集气罩距污染源的垂直距离H ，集气罩口的特征尺寸为D 0（圆形为直径，方形为短边），集气罩喇叭口长度为h 2，则应满足d 0/d ＞0.2、1.0<D 0/d<2.0和H/d ＜0.7（如影响操作，可适当增大）和h 2/d 0≤3。

由设计资料知：d=700mm ，H ′=1000mm,如图1-1所 示，依据式（2-1）至式（2-5）计算如下。

取H=500mm,α=90°则D 0=d ＋0.8H=700＋0.8×500=1100(mm) 罩下口面积为 F 0=0.25×3.14×1.12=0.950(㎡) 罩下口边高为h 1=0.250F =0.25×0.950=0.24（m ） 罩上口直径拟定为0d =200（mm ） 则罩净高为2h =1.10.22-=0.45（m ） 校核0d /d （=0.286）＞0.2 1.0＜D 0/d(=1.57)＜2.0 H/d （=0.17）和2h / 0d （=2.25）＜3，基本符合要求。

2. 集气罩入口风量的确定T ∆= 12T T -（K ） （2-1）∆——温差，K；式中TT——料槽温度，K；1T——环境温度，K。

2∆ 1.25F （2-2）q=0.0025T式中 q——热量流率，kJ/s；F——污染源断面积，㎡。

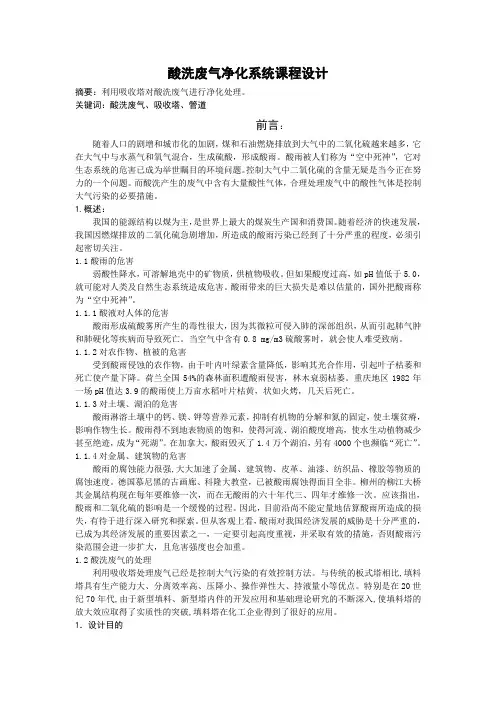

酸洗废气净化系统课程设计摘要：利用吸收塔对酸洗废气进行净化处理。

关键词：酸洗废气、吸收塔、管道前言：随着人口的剧增和城市化的加剧，煤和石油燃烧排放到大气中的二氧化硫越来越多，它在大气中与水蒸气和氧气混合，生成硫酸，形成酸雨。

酸雨被人们称为“空中死神”，它对生态系统的危害已成为举世瞩目的环境问题。

控制大气中二氧化硫的含量无疑是当今正在努力的一个问题。

而酸洗产生的废气中含有大量酸性气体，合理处理废气中的酸性气体是控制大气污染的必要措施。

1.概述：我国的能源结构以煤为主，是世界上最大的煤炭生产国和消费国。

随着经济的快速发展，我国因燃煤排放的二氧化硫急剧增加，所造成的酸雨污染已经到了十分严重的程度，必须引起密切关注。

1.1酸雨的危害弱酸性降水，可溶解地壳中的矿物质，供植物吸收。

但如果酸度过高，如pH值低于5.0，就可能对人类及自然生态系统造成危害。

酸雨带来的巨大损失是难以估量的，国外把酸雨称为“空中死神”。

1.1.1酸液对人体的危害酸雨形成硫酸雾所产生的毒性很大，因为其微粒可侵入肺的深部组织，从而引起肺气肿和肺硬化等疾病而导致死亡。

当空气中含有0.8 mg/m3硫酸雾时，就会使人难受致病。

1.1.2对农作物、植被的危害受到酸雨侵蚀的农作物，由于叶内叶绿素含量降低，影响其光合作用，引起叶子枯萎和死亡使产量下降。

荷兰全国54%的森林面积遭酸雨侵害，林木衰弱枯萎。

重庆地区1982年一场pH值达3.9的酸雨使上万亩水稻叶片枯黄，状如火烤，几天后死亡。

1.1.3对土壤、湖泊的危害酸雨淋溶土壤中的钙、镁、钾等营养元素，抑制有机物的分解和氮的固定，使土壤贫瘠，影响作物生长。

酸雨得不到地表物质的饱和，使得河流、湖泊酸度增高，使水生动植物减少甚至绝迹，成为“死湖”。

在加拿大，酸雨毁灭了1.4万个湖泊，另有4000个也濒临“死亡”。

1.1.4对金属、建筑物的危害酸雨的腐蚀能力很强,大大加速了金属、建筑物、皮革、油漆、纺织品、橡胶等物质的腐蚀速度。

）酸洗废气净化系统设计|作者姓名：向春艳专业名称：环境工程指导教师：李源讲师摘要酸雾的排放会形成酸雨，因此对于酸雾的减排控制和烟气的脱酸工程受到关注。

本论文是以酸洗槽所产生的废气为例，设计处理其废气的净化系统，从而使净化后的气体达到排放标准。

在进行设计过程中，其重点为填料塔的设计。

填料床反应器一般为逆流操作，具有操作适应性好、结构简单、能耐腐蚀等优点，广泛地用于带有化学反应的气体的净化过程，适合液膜控制的吸收过程，如水吸收氯气、碱吸收硫酸和水吸收氧气等。

对设备的选取也进行经济分析，经过选取后，该设计的总成本大约为34000元。

关键词：废气净化酸雾填料塔设计酸洗槽AbstractBecause the discharge of the acid fog can turn into acid rain .we focus on controlling reducing the discharge of the acid fog and flue gas emission reduction projects deacidification . The paper is based on exhaust gas generated by pickling tank for example. Designed to handle its exhaust gas purification system, so that the gas is purified to meet emission standards. During the design process, the point is design of packed tower. Packed bed reactor always uses counter-current operation, with good operating flexibility, simple structure, resistant to corrosion, etc., are widely used in purification system of gas with chemical reaction , which suits for absorbent process of the controlling in liquid film, such an water absorption of chlorine and alkali sulfuric acid and water absorption to absorb oxygen. it introduces device materials and we are economic analysis of device. After selecting, the design of total cost is about 34000 yuan.Key words: waste gas purification, acid mist, packed tower, project, picking bath目录摘要 ......................................... 错误!未定义书签。

车间为酸洗车间， 酸洗槽采用防腐材料制成， 槽内介质为盐酸。

酸洗时有部份酸雾飘出， 酸雾严峻影响四周环境， 必需经过管理方可 集中高空排放。

废气经管理后会大大减轻对四周环境污染， 具有明显 社会效益和经济效益。

2、参照曾经设计过多家类型厂家废气的排放状况3、《大气污染物综合排放标准》 (GB16297-1996)1 、抽风干净、排放符合国家标准。

2 、设备投资底、性能牢靠、操作简洁、简洁限制运行成本。

1、该公司在酸洗钢带中产生 HC1 气体净化处理2、风量计算风量公式： L=2V×AB(A/B)计算风量为： 5000 m 3/h依据风量再加安全系数后选用风机为 BF4-72 1 台风量： 5468 m 3/h风压： 1830Pa转速：2900r/min功率：30kw依据风量确定废气处理选用PT- 1- 1000 六级喷淋废气处理净化塔喷淋泵选用型号：50FS- 10-35流量：10 m3/h扬程：35m功率：3kw1 、HC1 雾废气主要来自酸洗车间的钢管酸洗时产生，参照曾经设计的同类型厂家的实例，特殊在气压低的状况下，HC1 雾废气产生更多。

依据以上特点，我们详细采用如下工艺对HC1进行有效管理。

详细工艺流程如下：达标排放废气净化塔烟 囱药 泵风 机酸 洗 槽HC1 酸雾槽边吸风风 管进废水处理池 废水排放 NaOH 溶液2、工艺说明酸洗时产生的酸雾经槽边吸风进入风管，经风管由风机吸入酸雾废气净化塔，经过填料层，废气经过由喷淋泵喷出的NaOH(5%~8%)溶液中和反应，中和后产生的无害NaC1 溶液定期排放。

尾气经净化塔处理后有烟囱高空达标排放。

吸收时酸雾和溶液发生反应化学公式如下：NaOH+HCl=NaCl+H O2Gz=M×(0.000352+0.000786V) ×P×FM：液体份子量V：蒸发液体表面流速P：相应和液体温度下的空气中的蒸汽分压F：液体蒸发面的表面积实际数据带入：M：盐酸份子量为：36.5V：以实测数据为准，此处取，V=0.3m/sP：以HCl 温度为20℃，浓度为30%时计算，P=10.6mmHg F：液体蒸发面的表面积：F=6×0.6=3.6 m2经计算得出：盐酸蒸发量为：0.85kg/h进口浓度为：163mg/ m3废气净化塔效率为 85%以上，出口浓度为 24.5 mg/ m 3附表： 《大气污染物综合排放标准》 (GB16297- 1996)1 、废气净化塔外形尺寸： Φ1600×15000mm 材 质： PP 板制 处理风量： 18000 m 3/h 数 量： 1 座2、玻璃钢风机 型 号： BF4-72 数 量： 1 台3、喷淋泵型 号： 50FS- 10-35 数 量： 1 台最高允许排放速率(kg/h)排气筒(m)15 2030二机 0.260.431.4三级0.390.65无组织排放监控浓度值监控点 浓度(mg/ m 3)周界外浓0.2度最高点最高允许排放浓度 (mg/ m 3)100污染物氯化氢单位：万1 废气净化塔 Φ1600×15000mm 1 座2 玻璃钢风机 BF4-72 1 台3 喷淋泵 1 台4 风管 Φ400、Φ500 20m5 烟囱 Φ600 12m6 管道阀门 配套7 电气限制 1 套8 爱护架 5#角铁 1 套9 平台、 扶梯、 栏杆 1 套10 运费11 安装费12 税金13 合计：概算表元。

⼤⽓酸洗废⽓设计⼤⽓污染控制⼯程课程设计—酸洗废⽓净化系统设计说明书第⼀章概论 (3)1.1设计任务 (3)1.2设计⽬的 (3)1.3酸洗废⽓的危害 (3)1.3.1酸洗废⽓对⼈体的危害 (3)1.3.2酸洗废⽓对植物的危害 (4)1.3.3酸洗⽓体对器物的影响 (4)1.3.4酸洗⽓体对⼤⽓能见度和⽓候的影响 (4) 1.4设计规范 (5)1.5设计原则 (5)1.6⾦刚砂的⽣产过程 (5)1.7处理要求 (5)第⼆章⽅案选择 (6)2.1设计⽅案要求 (6)2.2⽓态污染物处理技术⽅法⽐较 (6)2.2.1吸收（洗涤）法 (6)2.2.2冷凝法 (6)2.2.3吸附法 (6)2.2.4燃烧法 (7)2.3⽅案选择 (7)第三章⼯艺流程及设备 (7)3.1⼯艺流程 (7)3.2集⽓罩 (7)3.2.1集⽓罩的分类 (7)3.2.2集⽓罩的设计原则 (8)3.2.3集⽓罩的选择以及参数的确定 (8)3.3吸收塔 (8)3.4管道 (8)3.5风机 (9)第四章附录计算书 (9)4.1.2集⽓罩⼊⼝风量的确定 (10)4.2填料塔的设计 (11)4.2.1填料塔参数的确定 (11)4.2.2填料塔⾼度的确定 (12)4.2.3填料塔附件选择 (13)4.2.4填料塔总压降 (14)4.3管⽹设计 (14)4.3.1风速和管速的确定 (14)4.3.2阻⼒计算 (14)4.4动⼒系统选择 (16)4.4.1安全系数修正 (16)4.4.2动⼒系统选择 (16)4.5附属构建选择 (16)4.5.1管道⽀架 (16)4.5.2补偿器 (16)第五章设计图纸（A3纸平⾯图） (16)第⼀章概论1.1设计任务某⼚⽣产⽤⾦刚砂，经过湿式研磨后，经浓硫酸酸洗处理。

加酸时，有⼤量蒸汽，酸雾和其他有害⽓体产⽣，对车间环境和⼯⼈⾝体健康造成危害。

为此，需要对酸洗产⽣的⽓体进⾏治理，以改善车间的环境及⼯⼈的操作条件。

酸洗废气净化系统设计任务书1某特种钢生产厂酸洗废气净化系统设计任务书一、设计目的间断加酸，加酸后槽内温度可达100℃以上。

2.废气特点（1）气温：冬季为-6℃；夏季为34℃（2）大气压力：冬季为734mmHg(97.86某103Pa)；夏季为18mmHg(95.72某03Pa)。

4.酸洗车间工艺布置图酸洗时，工人将预先装入金刚砂的φ700mm圆筒形料槽，沿酸洗槽前方的轨道，推入酸洗槽位置后，向料槽中加入硫酸，并不断搅拌。

酸洗完后，将料槽推出卸料；重新推入一筒新料进行酸洗。

故酸洗为间断操作。

酸洗槽为3个，高度为1米，每个酸洗槽之间距离为2.5米。

四、设计内容1.绘制设计图设计图纸包括以下几种。

（1）净化系统平面布置图；（2）净化系统剖面图2张；（3）净化系统的系统图。

要求用CAD绘制，用A3纸打印。

2.编写设计计算书设计计算内容包括以下几方面。

（1）净化方案的确定；（2）净化设备的选择及计算；（3）确定排气罩的形式，并计算罩子的排气量及压力损失；（4）设备与管道布置简图；（5）设备阻力及管网阻力平衡计算；（6）风机及配用电机的选择与确定；（7）需要说明的其他问题。

五、设计要求1.设计计算书设计计算书的内容应按上述要求编写，即包括与设计有关的阐述、说明及计算。

要求内容完整，叙述简明，层次清楚，设计过程详细、准确，书写工整，装订成册。

设计计算书应包括目录、前言、正文及参考文献等。

2.设计图纸图纸幅面、图线等应符合国家标准；图面布置均匀；符合制图规范要求。

六、设计程序（2）确定净化方案，此次课程设计要求采用液体吸收法进行净化。

即采用5%NaOH溶液在填料塔中吸收净化硫酸烟雾。

操作情况下，气相传质系数：kGa=144kmol/(m3·h·atm)；液相传质系数kLa=0.7h-1；推荐标准状态下液气比为L/G=2.5-4L/m3。

（3）确定排气罩的结构形式、尺寸大小、排风量及压力损失。

酸洗废气净化系统课程设计定稿标题：酸洗废气净化系统课程设计一、设计背景和目的随着工业的快速发展，酸洗废气的排放对环境和人类健康的影响日益严重。

酸洗废气主要来源于金属加工、化学工业、电子制造等行业的生产过程中，含有大量的酸性气体和颗粒物。

为了保护环境，减少对人体的危害，本次课程设计旨在设计一套酸洗废气净化系统，使废气在排放前达到国家及地方的相关排放标准。

二、设计要求1.净化效率高：系统应能处理各种酸性气体和颗粒物，净化效率不低于95%。

2.运行稳定：系统应能在不同的工况条件下稳定运行，保证净化效果。

3.节能环保：系统应采用低能耗、环保型的设备和材料，降低运行成本。

4.易于维护：系统应设计成模块化结构，方便设备的更换和维修。

三、系统设计方案1.预处理单元：酸洗废气首先经过预处理单元，包括除尘器和除湿器，去除废气中的颗粒物和水分，防止对后续处理设备造成影响。

2.吸收单元：经过预处理的废气进入吸收单元，采用碱液作为吸收剂，中和废气中的酸性气体，生成盐类物质。

本单元采用喷淋塔作为吸收设备，提高吸收效率。

3.吸附单元：经过吸收处理的废气进入吸附单元，采用活性炭等吸附材料进一步去除废气中的有害物质。

本单元采用蜂窝活性炭，具有较高的吸附效率和较低的压力损失。

4.排放单元：经过吸附处理的废气经过排放单元，包括除雾器和过滤器，去除废气中的水雾和微小颗粒物，确保排放的废气达到国家和地方的相关排放标准。

四、系统特点1.高效净化：本系统采用了预处理、吸收、吸附等多个处理单元，能够高效地处理酸洗废气中的各种有害物质。

2.节能环保：本系统采用了低能耗的设备，并使用环保型的吸收剂和吸附材料，降低了运行成本和对环境的影响。

3.自动化程度高：本系统采用了先进的自动化控制技术，能够实现一键启动和智能化运行。

同时，系统的各个处理单元均设有自动检测和报警功能，方便设备的维护和更换。
