欧姆定律习题图像及检测

欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。

以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。

如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。

则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。

电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。

欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( ) A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A 2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U 图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R ，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )并A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”)5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。

则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。

欧姆定律专题(四)：图像分析1.（11·鸡西、黑河）5．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。

现将甲和乙并联后接在电压为3V的电源两端。

下列分析正确的是( )A． R甲:R乙=2:1B．U甲:U乙=2:1C． I甲:I乙=2:1D．I乙:I甲=2:12.（11·泉州）22．如图（a）所示的电路中，电源电压不变。

闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是Ω。

3. （11·襄阳）30．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。

（填“a”或“b”）4.（11·桂林）13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。

则下列判断正确的是A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5.如图1所示是电阻甲和乙的I-U 图像，下列说法中正确的是 （ ）A ．电阻甲和乙都是阻值不变的电阻B ．当乙两端电压为2V 时，R 乙=5ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电源电压为2VD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W 7.（11·十堰）10．标有“6V 3.6W ”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V 的电源两端，则每只灯泡的实际电阻和实际功率分别为( )A ．10Ω 0.9WB ．6Ω 0.9WC ．6Ω 1.5WD ．10Ω 1.8W8.（11·河池）12．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。

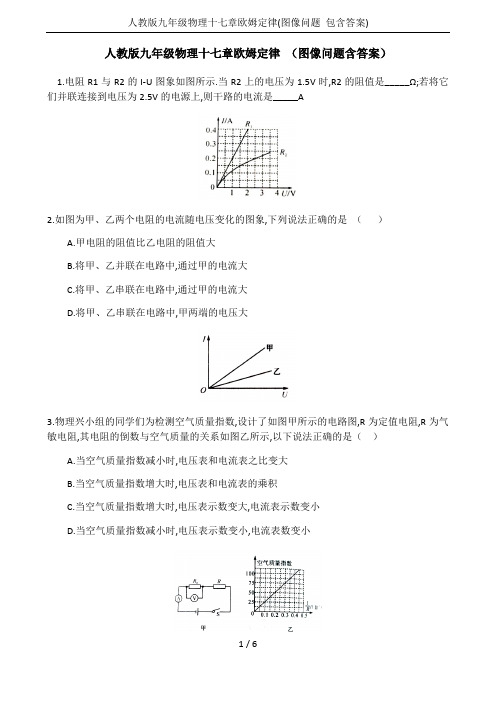

人教版九年级物理十七章欧姆定律（图像问题含答案）1.电阻R1与R2的I-U图象如图所示.当R2上的电压为1.5V时,R2的阻值是_____Ω;若将它们并联连接到电压为2.5V的电源上,则干路的电流是_____A2.如图为甲、乙两个电阻的电流随电压变化的图象,下列说法正确的是（）A.甲电阻的阻值比乙电阻的阻值大B.将甲、乙并联在电路中,通过甲的电流大C.将甲、乙串联在电路中,通过甲的电流大D.将甲、乙串联在电路中,甲两端的电压大3.物理兴小组的同学们为检测空气质量指数,设计了如图甲所示的电路图,R为定值电阻,R为气敏电阻,其电阻的倒数与空气质量的关系如图乙所示,以下说法正确的是（）A.当空气质量指数减小时,电压表和电流表之比变大B.当空气质量指数增大时,电压表和电流表的乘积C.当空气质量指数增大时,电压表示数变大,电流表示数变小D.当空气质量指数减小时,电压表示数变小,电流表数变小4.如图(a)是一个用电压表的示数反映温度变化的电路原理图,其中电源电压U=4.5V且保持不变,电压表量程为0~3V,R。

是300Ω的定值电阻,R1是热敏电阻,其电阻随环境温度变化的关系如图(b)所示.若闭合开关S（）A.环境温度为40℃时,热敏电阻阻值是150ΩB.电压表V示数越小,环境温度越高C.电压表的最小示数是1.5VD.此电路允许的最高环境温度为60℃5.在探究电流与电压关系的实验中,小明采用如图所示的电路,电源电压不变,R1为电阻箱,R2为滑动变阻器.闭合开关,小明只调节电阻箱接入电路的阻值,则电压表示数U与电流表示数I的关系图象是（）6.甲图是灯泡L和定值电阻R的I-U图象,将L和R先后以乙图和丙图两种方式连在同电源上,若乙图中U1:U2=m,丙图中I1:I2=n,则下列判断正确的是（）A.m=nB.m>nC.m<nD. mn=17.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R，得到x 如图乙所示的图象。

34．小刚同学用如图所示的实验电路，探究导体的电阻由哪些因素决定。

图22中：1号电阻丝是猛铜丝，2号电阻丝是镍铬合金丝，3号电阻丝也是镍铬合金丝。

3条电阻丝长度相等，1号、2号电阻丝横截面积相等，3号电阻丝的横截面积是2号电阻丝横截面积的2倍。

实验中，保持电源两端电压不变。

（1）当把1号电阻丝接入电路并闭合开关时，电流表示数为I 1。

当把2号电阻丝接入电路并闭合开关时，电流表示数为I 2。

通过比较发现，I 1大于I 2，由此可知，1号电阻丝的电阻 2号电阻丝的电阻（选填“大”、“等于”或“小于”）。

若要探究导体的电阻跟导体的横截面积的关系，应选择的电阻丝是： 。

（2分） 32．小亮探究“并联电路中电流的关系”，他先按图22甲所示电路图连成图22乙的实物电路（电 流表尚未连接）。

（1）检查小亮连接的实物电路可发现错误：闭合开关S ，电路将会出现 现象。

（2）在图22乙中错接导线上画“×”，用笔画线表示导线，只改接电路中一根导线，排除电路隐患。

36．小林用实验探究串联电路中各处的电流关系，其实验电路如图所示。

当他闭合开关时，发现电流表A 1的示数为0.22A ，电流表A 2的示数为0.2A 。

于是他得出结论：在这个串联电路中，电流从电源正极经灯泡流向电源负极的过程中，电流是减小的。

你认为他的结论正确吗？如果不正确，在不增加器材的情况下，只用现有的实验器材用实验证明，说出你的做法并画出电路图。

（3分）36.小明同学做“测量小灯泡电阻”的实验，已知小灯泡的额定电压为2.5V 。

（1）如图25甲所示，是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他在图25乙中完成实物电路的连接。

要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小。

（2）在某次测量中，电压表和电流表示数如图25丙所示，则此时流过小灯泡的电流是 A ，小灯泡的电阻为 Ω。

31．如图所示，是用电压表和电流表测额定电压是3.8V 小灯泡正常发光时电阻的实验电路。

欧姆定律题型归纳（4）——图像问题1. 如图所示电路，电源电压不变，滑动变阻器上标有“2A 20 欧姆”字样。

以下四个图像中，能正确表示当开关 S 闭合后，通过小灯泡 L 的电流 I 与滑动变阻器连入电路的电阻 R 的关系的是（）2. 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（）A.通过导体 a 的电流与其两端电压成正比B.导体 a 的电阻大于 b 的电阻C.当导体 b 两端电压是 1V 时，通过 b 导体中的电流为 0.1AD.将 a、b 两导体串联接在电压为 3V 的电源上时，通过导体的电流为 0.2A3. 如图所示的电路，电源电压保持不变，闭合开关 S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：电压表 V1 示数变化的图像，电源电压为（选填“甲”或“乙” ）是V，电阻 R1 的阻值为Ω第 3题图第 4题图第 5题图4. 如图所示的是小灯泡的 U—I 变化曲线。

由图可知，当小灯泡两端电压为 4V 时，它的灯丝电阻为Ω。

5. 两个电路元件 A 和 B 中的电流与其两端电压的关系如图所示，则 R A=串联起来，接在某电源上，电路中的电流是 0.3A，则电源电压是Ω。

若把它们V。

6. 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻 R1、R2 分别做实验，他根据实验数据画出了如图所示的图像，请你根据图像比较电阻 R1 与 R2 的大小，R1 R2。

（选填“大于” 、“等于”或“小于” ）7. 张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.当在导体乙的两端加上 1V 的电压时，通过导体乙的电流为 0.1AB.将甲、乙两导体并联后接到电压为 3V 的电源上时，干路中的电流为 0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻第 6题图第 7题图第 8题图第 9题图8. 小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图 8 所示I-U 关系图像。

欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。

以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。

如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。

则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。

电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。
