结构力学（二）模拟试题及答案-卷面总分：100分答题时间：120分钟试卷题量：30题一、单选题（共10题，共20分）1.图示刚架B点水平位移三角形BH为：（）A.B.C.0D.正确答案：B您的答案：本题解析：暂无解析2.图a结构的最后弯矩图为：（）A.图bB.图cC.图dD.都不对正确答案：A您的答案：本题解析：暂无解析3.用位移法计数图示结构的基本未知数数目最少为：（）A.4B.5C.6D.7正确答案：D您的答案：本题解析：暂无解析4.图示各结构杆件的E、I、l均相同，上图杆件的劲度系数（转动刚度）与下列哪个图的劲度系数（转动刚度）相同。
A.B.C.D.正确答案：C您的答案：本题解析：暂无解析5.当单位荷载P=1在图示简支梁的CB段上移动时，C截面剪力Q的影响线方程为（）A.x/l；B.-x/l；C.-(l-x)/l；D.(l-x)/l正确答案：D您的答案：本题解析：暂无解析6.图示体系为几何不变体系，且其多余联系数目为：（）A.1B.2C.3D.4正确答案：D您的答案：本题解析：暂无解析7.图示结构CD杆的内力是（）A.0B.PC.－P/2D.P/2正确答案：B您的答案：本题解析：暂无解析8.图示梁A点的竖向位移为（向下为正）：（）A.B.C.D.正确答案：C您的答案：本题解析：暂无解析9.图中取A点的竖向和水平支座反力为力法的基本未知量X1(向上)和X2(向左)，则柔度系数：（）A.B.C.D.正确答案：D您的答案：本题解析：暂无解析10.用位移法计算图示结构内力时，基本未知量数目最少为：（）A.1B.2C.3D.4正确答案：A您的答案：本题解析：暂无解析二、判断题（共10题，共20分）11.静定结构及超静定结构的内力影响线都是由直线组成。
正确错误正确答案：错误您的答案：12.图示梁的绝对最大弯矩发生在距支座A6.625m处。
正确错误正确答案：错误您的答案：13.体系的动力自由度与质点的个数不一定相等。
结构力学模拟试卷及参考答案1.(单选题)力法方程实质上是（）条件(本题3.0分)A、位移协调B、平衡C、位移D、变形2.(单选题)静定结构在支座移动时，会产生：(本题3.0分)A、内力B、应力C、刚体位移D、变形3.(单选题)(本题3.0分)A、B、C、D、4.(单选题)力矩分配法的计算对象是（）(本题3.0分)A、多余未知力B、支座反力C、结点位移D、杆端弯矩5.(单选题)图示体系为:(本题3.0分)A、几何不变无多余约束B、几何不变有多余约束C、几何常变D、几何瞬变6.(单选题)力矩分配法是以()为基础的渐近法。
(本题3.0分)A、力法B、位移法C、迭代法D、力法与位移法的联合7.(单选题)图示桁架中的零杆为（）。
(本题3.0分)A、DC,EC,DE,DF,EFB、B、DE,DF,EFC、AF,BF,DE,DF,EFD、D、DC,EC,AF,BF8.(单选题)位移法的基本结构是（）(本题3.0分)A、静定结构B、单跨超静定梁系C、超静定结构D、单跨静定梁系9.(单选题)无阻尼单自由度体系在简谐荷载作用下，共振时与动荷载相平衡的是（）(本题3.0分)A、弹性恢复力；B、惯性力C、惯性力与弹性力的合力；D、没有力。
10.(单选题)在均布荷载作用下,对称三铰拱的合理拱轴线是什么曲线()。
(本题2.0分)A、抛物线B、双曲线C、悬链线D、圆弧曲线11.(单选题)图示对称结构,截面C的()。
(本题2.0分)A、弯矩等于零B、轴力等于零C、剪力等于零D、内力均不为零12.(单选题)图示虚拟力状态可求出什么?()(本题2.0分)A、AB杆的转角B、A点B点相对位移角C、A点线位移D、B点线位移13.(单选题)体系的自振频率的物理意义是:()(本题3.0分)A、振动一次所需时间;B、秒内振动的次数;C、干扰力在秒内变化的周数;D、每秒内振动的次数。
14.(单选题)有关力法求解超静定的结构的问题，下列说法正确的是（）(本题3.0分)A、力法的基本体系可以是瞬变体系B、静定结构可以用力法求解C、超静定结构可以作为力法的基本体系D、结构的超静定次数不一定等于多余约束个数15.(单选题)用图乘法求位移的必要条件之一是：()(本题3.0分)A、单位荷载下的弯矩图为一直线；B、结构可分为等截面直杆段；C、所有杆件EI为常数且相同；D、结构必须是静定的。

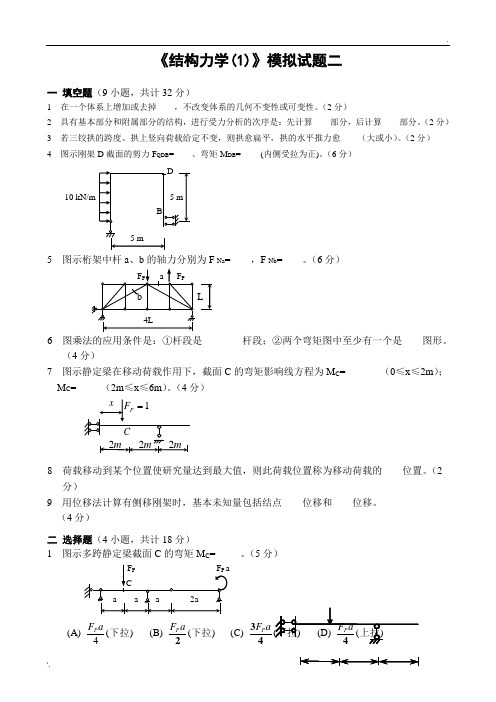

《结构力学(1)》模拟试题二一 填空题（9小题，共计32分）1 在一个体系上增加或去掉____，不改变体系的几何不变性或可变性。
（2分）2 具有基本部分和附属部分的结构，进行受力分析的次序是：先计算____部分，后计算____部分。
（2分）3 若三铰拱的跨度、拱上竖向荷载给定不变，则拱愈扁平，拱的水平推力愈____（大或小）。
（2分）4 图示刚架D 截面的剪力F QDB =____、弯矩M DB =____ (内侧受拉为正)。
（6分）5 图示桁架中杆a 、b 的轴力分别为F Na =____，F Nb =____。
（6分）6 图乘法的应用条件是：①杆段是________杆段；②两个弯矩图中至少有一个是____图形。
（4分）7 图示静定梁在移动荷载作用下，截面C 的弯矩影响线方程为M C =_______（0≤x ≤2m ）；M C =_____（2m ≤x ≤6m ）。
（4分）8 荷载移动到某个位置使研究量达到最大值，则此荷载位置称为移动荷载的____位置。
（2分）9 用位移法计算有侧移刚架时，基本未知量包括结点____位移和____位移。
（4分）二 选择题（4小题，共计18分）1 图示多跨静定梁截面C 的弯矩M C =____ 。
（5分）(A))(4下拉a F P (B) )(下拉2a F P (C) 43a F P2 图示桁架中K 型结点处，杆b 轴力为F Nb =____。
（5分）FF F(A) 0 (B) P F 22- (C) P F 2 (D) P F 2- (E) P F 223 图示结构用力法计算时，不能选作基本结构的是______。
4 图示对称结构在对称荷载作用下取半边结构计算时，其等代结构为图____。
三 分析计算题（4小题，共计50分）1 分析图示体系的几何组成，说明分析过程并作出结论。
(5分)2 作图示简支梁M C、F QC影响线，并求图示移动荷载作用下截面Ｃ的最大弯矩值。
专科《结构力学》模拟题试卷一。
（共75题，共150分)1。
下列结论哪些是正确的__________: （2分）A。
若杆件的各横截面上只有轴力，则该杆件只产生拉伸或压缩变形；B.若杆件的各横截面上只有剪力，则该杆件只产生剪切变形；C。
若杆件的各横截面上只有弯矩，则该杆件只产生弯曲变形；D.若杆件的各横截面上只有正应力，无剪应力，则该杆件不会产生剪切变形。
★检查答案标准答案：A,B,C，D2. 下列结论哪些是不正确的__________：（2分）A。
用位移法计算超静定结构；其基本结构是静定结构B。
用位移法计算超静定结构；其基本结构是超静定结构C.用位移法计算超静定结构；其基本结构是几何可变体系D。
用位移法计算超静定结构；其基本结构的选取不是唯一的★检查答案标准答案：A,C,D3. 用力矩分配法计算结构内力时,要求计算结构________ （2分）A。
转动刚度B。
分配系数C.传递系数D。
固端弯矩★检查答案标准答案：A，B,C,D4. 图b是图a所示结构用位移法所作弯矩图,下面的条件那些是错误的（)。
(2分）A。
i1=i2=i3,为有限值B。
i1≠i2，i1=i3，为有限值C.i1≠i2≠i3，为有限值D。
i1=i3，i2=∞，为有限值★检查答案标准答案:B,C,D5。
图（a）为结构在荷载作用下的弯矩图，当求C点水平位移ΔCH时，为使计算最简便，不应选用的单位虚力状态应是（）（2分）A.★检查答案标准答案:A6。
静定结构是________ (2分）A.无多余约束，几何不变体系B.无多余约束,几何可变体系C。
内力和反力通过平衡方程可以唯一确定D。
除荷载外其余任何因素不引起结构内力★检查答案标准答案：A,C，D7. 图示梁剪力等于零的截面位置x距A点之值为( ）. （2分）A。
5a/6B.6a/5C.6a/7D.7a/6★检查答案标准答案：D8. 下列剪力图和弯矩图中的错误为（）. 题2图（2分）A.梁(A）图C截面剪力应连续，C截面弯矩应有突变;图(B)梁C截面弯矩应连续B。
结构模拟试题及答案一、选择题（每题2分，共20分）1. 结构力学中，静定结构是指：A. 所有杆件都受力的结构B. 所有杆件都不受力的结构C. 只有部分杆件受力的结构D. 所有杆件受力且满足几何不变条件的结构答案：D2. 根据结构的几何不变性，下列哪一项是几何不变的结构？A. 三铰拱B. 悬索桥C. 刚架D. 桁架答案：C3. 在结构分析中，位移法通常用于求解：A. 静定结构B. 超静定结构C. 弹性体D. 塑性体答案：B4. 力法的基本思想是：A. 通过位移求解反力B. 通过反力求解位移C. 通过位移求解位移D. 通过反力求解反力答案：B5. 以下哪项不是结构分析中的荷载类型？A. 静荷载B. 动荷载C. 温度荷载D. 摩擦荷载答案：D6. 弯矩图是表示结构某截面上：A. 剪力分布B. 弯矩分布C. 轴力分布D. 扭矩分布答案：B7. 在结构设计中，考虑结构的稳定性是为了：A. 确保结构的强度B. 确保结构的刚度C. 确保结构的耐久性D. 确保结构在失稳前有足够的预警答案：D8. 梁的剪力与弯矩之间的关系是：A. 线性关系B. 非线性关系C. 没有关系D. 反比关系答案：A9. 根据材料力学，以下哪项不是材料的力学性质？A. 弹性模量B. 屈服强度C. 疲劳寿命D. 密度答案：D10. 框架结构的内力包括：A. 轴力、弯矩、剪力B. 轴力、弯矩、扭矩C. 弯矩、扭矩、剪力D. 轴力、剪力、扭矩答案：A二、简答题（每题10分，共30分）1. 简述结构力学中静定结构与超静定结构的区别。
答案：静定结构是指在静力作用下，结构内力可以通过静力平衡条件唯一确定的结构。
超静定结构则是指静力平衡条件不足以唯一确定结构内力，需要额外的变形条件或约束条件来求解。
2. 描述力法在结构分析中的应用及其优缺点。
答案：力法是一种基于静力平衡条件的结构分析方法，适用于求解超静定结构的内力。
其优点是直接求解内力，计算过程直观；缺点是需要设置辅助未知力，且对于复杂结构，辅助未知力的设置可能较为困难。
一、填空题1、图示半圆三绞拱，其水平推力等于 。
（0.25qa ）2、在图示刚架中，M DA =,使 侧受拉。
（22qa ，外）aa2aa2a3、图示结构截面K 的轴力影响线的竖标y 1=___。
（1）影 响 线y 1K N4、图示结构（EI =常数），A 、B 两点的相对水平位移为 。
（()33Pl EI /←→ll5、图示结构K 截面的M 值为 ， 侧受拉。
（4kN·m，下）4m6、图示桁架中杆b的内力为Nb=。
( 0 )7、在间接荷载作用下，梁截面内力影响线的作法：应先作_________该截面内力影响线，然后再对该截面有影响的区段按直线规律变化修正。
(直接荷载下)8、图示结构在均布荷载作用下，支座A右侧截面的剪力值为______。
(7qa/6)a aa aAI I I II9、用静力法作影响线时，其影响线方程是_________________，机动法作影响线，其形状为某机构的______________________。
(平衡方程，位移图)10、图示结构AE杆E端截面的剪力Q EA=。
（+P/4 ）4m2m2m11、图示结构K截面的M值为，侧受拉。
（322q d,左）qdd d12、图示结构AB杆A端的剪力Q AB为_______________。
(-M a/)/4/4/4/413、已知图a 所示弯矩图，图b 中由ϕA （已知）产生的C 截面竖向位移∆CV 等于 。
(∆CV Al =8ϕ()↓。
用功的互等定理可求∆CV )l/2ABl/2l/2ABEIC l/2ϕACV∆( a )( b )14、图示结构支座A 的反力R A = ，方向朝上。
B 截面的弯矩M B = ，剪力Q B =。
(258542ql ql ql,/,/)l /2/215、图示结构，M AD = kN·m，___侧受拉，M CB = kN·m。
(20，右，0)m.kN m m=1016、图示刚架材料膨胀线系数为α，各杆为矩形截面，h l =/,20在图示温度变化情况下，B 、C 两点的竖向相对位移为________________。
结构力学相关知识模考试题与答案一、单选题（共80题，每题1分，共80分）1、除锈后的支座涂上防锈漆及面漆，先刷底漆2遍，间隔24小时后刷面漆（）遍。
A、3B、1C、4D、2正确答案：D2、车站、场段、主所、OCC结构渗水导致设备损坏常用的工器具包括（）A、水准仪+塔尺B、彩条布C、200兆手持台D、木塞正确答案：B3、下列哪种行为属于施工安全管理红线的有（）A、施工请点未带施工负责人证B、施工请点晚到30分钟以上C、施工工器具准备不足D、擅自动火或动火作业未做好防火措施正确答案：D4、屋顶承受风雪荷载及施工、检修等荷载，并将这些荷载直接传给（）。
A、墙或柱B、基础C、楼梯D、门窗正确答案：A5、平屋面混凝土结构层力学变形和对防水层的影响简单造成防水层产生裂缝而引起渗漏。
A、温度应力B、化学变化C、物理变化D、温差变化正确答案：A6、隧道结构保养、维修中对轨顶风道内部垃圾杂物进行清理，清理频率不低于每年（）次。
A、1B、2C、3D、4正确答案：A7、楼板是（）的承重构件，按房间层高将整幢建筑物沿竖直方向分为若干层A、水平方向B、斜向C、竖直方向D、垂直方向正确答案：A8、（）是一种凝结硬化快，强度高，具有微膨胀的水硬性材料，无毒无味。
A、水泥B、聚氨酯C、堵漏剂D、环氧树脂正确答案：C9、故障应急处置时，向生产调度或维调申请进行故障处置，申请用语内容应包含：处置人员数量、处置步骤、（）、预计处置时间、处置影响。
A、施工方案B、出清计划C、处置内容D、请点方案正确答案：C10、施工负责人凭作业计划及《施工负责人证》出入车控室、场段并办理（），经批准后，方可进入轨行区作业。
A、消点手续B、动车手续C、请点手续D、动火手续正确答案：C11、B类作业施工完毕后，施工负责人向( )申请销点.A、变电所值班员B、车站值班员C、行调D、车场调度、运用调度正确答案：D12、非自动化车辆段（停车场）行车区域及自动化车辆段（停车场）的有人区（附属建筑及围栏以内）、生产设备区（房）范围内的作业(不含车辆专业对电客车、工程车的检修作业)为（）A、C类施工B、D类施工C、A类施工D、B类施工正确答案：D13、预制钢筋砼疏散平台的巡检周期是（）。
结构力学试题一、对下图所示平面杆件体系作几何组成分析。
（9分）二、计算下图所示静定组合结构，求出链杆轴力并画出梁式杆的M图和Q图。
（24分）三、下图对称刚架受反对称荷载作用，试取一半结构，用力法计算该刚架，并画出其M图。
（18分）四、图示刚架支座E产生沉降a，用位移法计算此刚架，并画出其M图。
（17分）五、用力矩分配法计算下图所示超静定刚架，并画出其M 图。
（17分）六、利用影响线求下图所示三跨静定梁D 支座的反力D R 。
（用其它方法不得分）。
（5分）结构力学试题参考答案及评分标准一、分析：基础以上部分与基础之间，用三根不交于一点也不完全平行的链杆相连，可只分析基础以上部分。
铰接ADF ∆和CDF ∆铰接BEG ∆和CEG ∆ 此体系几何不变，无多余约束。
二、解：先求出支座反力为 kN Y Y kN Y B A B 5.75.21010,5.28210=-=-==⨯=取出CGEB 部分为隔离体，其受力如右下图所示，由∑=0Cm024=⨯-⨯DE B S Y（1分）（2分） （2分） （1分） （3分）（2分）（2分）kN S DE 5=再以E 结点为对象，其受力如下图所示，由∑∑==0,0Y X45cos 045sin =+=-BE EG DE BE S S S S解出 kN S kN S EG BE 5,07.7-==（压）根据结点的对称性知kN S S kN S S EG DF BE AD 5,07.7-====（压）将梁式杆上引起弯矩和剪力的荷载标示如下图，再作出其弯矩图和剪力图。
三、解：此对称刚架受反对称荷载作用，取一半结构及其力法基本结构如下图：画出基本结构的P M 和1M 如下：（1分）（2分）（2分）（2分）（3分）（3分）（2分）（2分）（2分）（2分）EIl l l l l l l EI 2472223222211311=⎪⎭⎫ ⎝⎛⨯⨯+⨯⨯⨯⨯⨯=δEIql l ql l l l ql EI P122832222114221-=⎪⎪⎭⎫ ⎝⎛⨯⨯⨯+⨯⨯⨯-⨯=∆ 721111qlX P=∆-=δ 由11M X M M P +=得此刚架的弯矩图如下图所示。
《结构力学》模拟题一．单项选择题1、在杆件简化时，下列做法错误的是（）。
A 直杆用直线代替B 曲杆用曲线代替C 变截面杆用粗细变化的线条代替D 圆杆用直线代替2、下列不属于支座简化形式的是（）。
A 滑动支座B 活动铰支座C 固定铰支座D 固定支座3、下列不属于平面杆件结构分类的是（）。
A 拱B 柱C 梁D 刚架4、几何组成分析时一个铰支座可视为（）个约束。
A 1B 2C 3D 45、关于弯矩图下列说法错误的是（）。
A 均布力作用段弯矩图为抛物线B 无荷载作用段弯矩为零C 集中力作用处弯矩图斜率改变D 铰结点处弯矩为零6、属于桁架中杆件所受内力的是（）。
A 剪力B 轴向拉（压）力C 弯矩D 扭矩7、不属于图乘法适用条件的是（）。
A M图或者Mp图形状可求B 杆段EI为常量C 杆段轴线为直线D 各杆的M图和Mp图至少有一个为直线8、下列说法正确的是（）。
A 单位荷载法求位移时可根据求解方便设立单位荷载B 虚功法的位移是不能进行虚设的C 虚功原理包括平衡条件和变形协调条件D 利用一个假设的虚拟单位力可以求出多个结构位移9、阳台挑梁应简化为（）。
A 活动铰支座B 固定支座C 固定铰支座D 永久支座10、在进行结构简化时下列说法错误的是（）。
A 尽可能正确的反应构件的主要性能B 抓住主要矛盾，忽略次要矛盾C 计算简图会与实际结构有些微差异D 计算简图必须完全正确的反映实际结构11、对几何不变体系描述正确的是（）。
A 体系受到任意外力时都能保持几何形状和位置不变的体系B 体系受到任意外力时都能保持几何大小不变的体系C 体系受到任意外力时都能保持几何大形状变的体系D 体系受到任意外力时都不产生位移的体系12、对三刚片规则说法错误的是（）。
A 三个铰不能共线B 可以是虚铰连接C 由三个刚片组成的体系是几何不变的D 符合三刚片规则的体系是几何不变的13、多余约束是指（）。
A 设计之外的约束B 超出数量的约束C 对于保证体系几何不变性来说是不必要的约束D 多样性的约束14、对于三铰拱的描述错误的是（）。
第一部分平面体系的几何组成分析一、判断题1.如果体系的计算自由度大于零,那么体系一定是几何可变体系.( )2.如果体系的计算自由度小于或等于零,那么体系一定是几何不变体系( )3.每一个无铰封闭框都有三个多余约束( )4.连接4个刚片的复铰相当与4个约束( )5.一体系是有n个自由度的几何可变体系，那么加入n个约束后就成为无多余约束的几何不变体系。
( )6.一体系是有n个多余约束的几何可变体系，那么去掉n个约束后就成为无多余约束的几何不变体系。
( )二、单项选择题1.将三刚片组成无多余约束的几何不变体系,必要的约束数目是几个( )A 2B 3C 4D 62.图1—1所示体系属于( )A 无多余约束的几何不变体系B 有多余约束的几何不变体系C 常变体系D 瞬变体系3,图1—2 所示体系属于( )A 无多余约束的几何不变体系B 有多余约束的几何不变体系C 常变体系D 瞬变体系4,图1—3 所示体系属于( )A 无多余约束的几何不变体系B 有多余约束的几何不变体系C 常变体系D 瞬变体系图1—1 图1—2图1—35.从一个无多余约束的几何不变体系上去除二元体后得到的新体系是( )A 无多余约束的几何不变体系B 有多余约束的几何不变体系C 几何可变体系D 几何瞬变体系6.图1—4 哪个体系中的1点为二元体( )A (a)、(c)、(d)B (a)、(b)、(c)、(d)C (a)、(b)、(e)D 全是a b cd e f图 1—4三、分析题1.求图所示体系计算自由度并进行几何组成分析。
2.对图所示体系进行几何组成分析。
答案:一、判断题1.√ 缺少必要的约束2.X W ≤0仅是几何不变的必要条件,是否几何不变还要看约束布置得是否合理3.√4.X 相当于(4-1)=3个单铰相当于6个约束。
5. X6. X 二、选择题1.D2.A3.A4.D5.A 去除二元体不改变原体系的自由度，也不改变原体系的机动性。
6.C 二元体是两根不共线的链杆连接一个点;链杆是仅在两处与其他部分用铰相连的构件 三、分析题1.计算自由度: m=6,n=8,r=3,W=3×6-2×8-3=-1组成分析:依次去掉基础、二元体A,B.剩下图所示部分为两刚片用两个铰相连,有一个多余约束,故原体系为有一个多余约束的几何不变体系.2.先去除基础,由一基本三角形开始,增加二元体扩大刚片的范围,将体系归结为两刚片用一个铰一根链杆相连,故原体系为无多余约束的几何不变体系.第二部分静定梁和刚架一、判断题1.静定结构满足平衡方程的内力解答是惟一正确的内力解答。
( )2.对于静定结构,改变材料的性质,或改变横截面的形状和尺寸,不会改变其内力分布,也不会改变其变形和位移. ( )3.静定结构在非荷载外因(支座移动,温度改变,制造误差,材料收缩)作用下,不产生内力,但产生位移. ( )4.根据图2—1 所示梁的弯矩图和剪力图的形状可知,在AC段作用向下的均布荷载. ( )5.根据图2—2 所示梁的弯矩图和剪力图的形状可知,在C作用向顺时转向集中力偶. ( )6.根据图2—3 所示梁的弯矩图和剪力图的形状可知,在AC段作用向下的均布荷载. ( )图2—1 图2—2 图2—3 7.图2—4所示结构的受力特点是: 全部反力等于零,AD部分不受力. ( )二、单项选择题1.静定结构的内力与刚度( )A 有关B 比值无关C 绝对大小有关D 无关2.在弯矩图发生拐折处作用有什么外力( )VVVA 轴向外力B 横向集中力C 集中力偶D无外力3.如图所示各结构弯矩图的形状正确的是C D4.如图所示各结构弯矩图的形状正确的是( )5.图所示结构弯矩图形状正确的是( )B C D6.如杆端无集中力偶荷载作用,下列哪些位置杆端弯矩不等于零? ( )A 自由端B 铰支座杆端C 铰节点杆端D 刚结杆端7.图所示两结构相同的因素是( )A 内力和反力B 应力C 变形D 位移8.伸臂梁在图所示荷载作用下,其M图和Q图的形状正确的是( )C DN-==三、分析与计算1.试绘制图所示刚架的M 图.3m 1m2. 试绘制图所示刚架的M 图m2m 2m3,试绘制图所示刚架的弯矩图.2a a a a 答案一、判断题1.√2.X3.√4.√5.√6.X7.√ 二、选择题1.D2.B3.B4.D5.C6.D7.A8.B第三部分 三铰拱一、判断题1、在跨度、荷载不变的情况下，控制三铰拱水平反力的唯一参数是矢高。
（ ）2、抛物线三铰拱在图4-1所示荷载作用下，如矢高增大一倍，则水平推力减小一半，弯矩不变。
（ ）3、三铰拱的水平推力不仅与三铰的位置有关，还与拱轴线的形状有关。
（ ）4、所谓合理拱轴线，是指在固定荷载作用下都能使拱处于无弯矩状态的轴线。
（ ）2m2m3mL/2L/2图4-15、三铰的主要受力特点是：在竖向荷载的作用下产生水平反力。
( ) 二、单项选择题1、图示结构中不属于拱结构的是哪个 ( )BC D 答案： 判断题1、√2、√3、×4、×5、√ 选择题 1、A第四部分 桁架和组合结构一、判断题1. （ ）2. 13.（ ）aa a a4.如图所示对称结构只有水平梁受力。
（ ）5.图所示对称结构只有水平梁受力。
（ ）6.如图所示桁架只有2杆受力。
（ ）Ｐ７.组合结构由两种类型的杆组成，一种是直杆，一种是曲杆或折杆。
（ ） 二、单项选择题１.如图所示对称桁架中杆１与杆２的内力之间的关系是 （ ） Ａ.021==N NＢ.21N N -= Ｃ.21N N ≠ Ｄ.021≠=N N２.如图所示对称桁架中杆１与杆２的内力之间的关系是 （ ） Ａ.021==N N 21N N ≠ Ｄ021≠=N N ３.如图所示结构有多少根零杆 （ ） Ａ. 5根 Ｂ. 6根Ｄ. 8根４.如图所示结构有多少根零杆 （ ） Ａ. 5根 Ｂ. 6根 Ｃ. 7根 Ｄ. 8根５.图示结构有多少根零杆 （ ）Ａ. 9根 Ｂ. 6根 Ｃ. 7根 Ｄ. 8根Ｐ Ｐ６.关于图示结构，下列结果错误的是 （ ）A. 2/1P N -=B. βsin 4/32P N =C. βsin 4/3P N =D. βsin 4/2P N=7.对于图示结构，下列结果正确的是 （ ）A.P N -=1B.02=NC.2/21P N N -==D.βsin 3/3P N =a a a8.图示桁架中轴力等于零的杆为 （ ）Ａ １杆和４杆 Ｂ ２杆和３杆 Ｃ ５杆和６杆 Ｄ １、４、５、６杆答案： 一、判断题１.Ｘ 零杆是保持体系几何不变所必须的杆件，换另外一种荷载作用，零杆可能就受力２.ＸＢ点不是桁架节点，节点平衡时要考虑梁端剪力。
３.ＸＣ点不是桁架节点，但内力对称，４.Ｘ５.√６.√由静定结构的局部平衡特性可知只有２杆受力。
７.Ｘ一种是梁式杆，一种是桁架杆。
二、单项选择题１.ＤＡ点不是桁架节点，考虑Ａ平衡时不要丢失梁端剪力。
所以答案Ａ，Ｂ是错的，对称结构对称荷载作用下，内力成对称分布。
２.Ａ对称结构对称荷载作用下，对称轴上的Ｋ形节点无外力作用时，两斜杆是零杆。
３.Ｃ４.Ｄ５.Ａ６.Ｂ７.Ｃ８.Ａ第五部分结构位移计算一、判断题１.结构发生了变形，必然会引起位移，反过来，结构有位移必然有变形发生。
（）２.图示两个图形相乘的结果是Ｓ＝ac×a／２＋da／３×３a／４。
（）dcaa3.判断图示各图乘结果正确与否。
o yo yω· ω· ω·o y S ω=( ) o y S ω=( )o y S ω=( )1y2y ω·o y o y) o y S ω=( ) o y S ω=( )1.建立虚功方程时，位移状态与力状态的关系是 （ ）A 彼此独立无关B 位移状态必须是由力状态产生的C 互为因果关系D 力状态是由位移状态引起的 2.图示虚拟力状态可求出什么？ （ ）A . A 、B 两截面的相对位移 B. A 、B 两点间距的改变C. A 、B 两截面相对转动D. A 、B 两点的相对水平位移3.图示虚拟状态可求出什么？ （ ）A. A 、B 两截面的相对位移B. A 、B 两截面的相对转角C. A 、B 两截面相对转动的m 倍D. A 、B 节点连线的转动B4.图示虚拟状态可求出什么？ （ ）A. A 点位移B. A 、B 点的相对位移角ω·C. AB 杆的转角D. B 点线位移5.图示虚拟状态可求出什么？ （ ） A. A 点线位移 B. AB 杆的转角 C. AB 、AC 的相对转动 D. AC 杆的转角l6.下列哪一条不是图乘法求位移的适用条件 （ ）A.直杆B.EI 为常数C.M M P ,至少有一个为直线D.M M P ,都必须是直线 三、分析题1.求图所示刚架A 、B 两点相对水平位移 l /2 l /22.求图示梁C 点竖向位移。
EI 为常数l /2 l /2 3m 3m 2m 3.求图所示组合结构的A 点的水平位移。
A=m a a I 6,/2 d/3 a 答案:一、判断题1.X 静定结构支座移动时，整个结构发生刚体运动，并无变形发生2.X1kNa aAP =1/l P =1/l3.①X ②X ③X ④X ⑤X ⑥√ 二、选择题1.A2.D3.C4.C5.C6.D 三、分析题 1.EIPL H AB1673-=∆( ) 2.(a)EIql cv 25674=∆ （） (b)EIcv 481=∆ （ ） 3.EIAV23460=∆（ ） 第六部分 力法计算一、判断题1、无荷载就无内力，这句话只适用于静定结构，不适用于超静定结构。
（ ）2、图（a ）示两次超静定结构，可以选用图（b ）为基本结构进行力法计算。
（ ） ）3、求超静定结构的位移时，可将虚拟单位荷载加在任意静定的基本体系上。
（ ） 二、选择题1、在力法典型方程中，恒大于零的是 （ ）A 、主系数B 、副系数C 、自由项D 、右端项 2、在力法典型方程中，副系数 （ ）A 、恒大于零B 、恒小于零C 、恒等于零D 、可正、可负、可为零 3、力法的基本未知量是 （ ）A 、多余未知力B 、支座反力C 、角位移D 、独立的结点线位移 4、打开联接三刚片的复铰，相当于去掉几个约束 （ ）A 、2B 、3C 、4D 、5 5、力法方程中的系数ki Y 表示的是基本结构由（ ）A 、i X 产生的k X 方向的位移B 、i X =1产生的k X 方向的位移C 、i X =1产生的i X 方向的位移D 、k X =1产生的i X 方向的位移 6、力法方程的实质是 （ ）A 、平衡条件B 、位移条件C 、物理条件D 、互等定理 7、力法基本结构决不能取 （ ）A 、静定结构B 、超静定结构C 、可变体系D 、不变体系 8、图示对称结构C 截面不为零的是 （ ）A 、水平位移B 、弯矩C 、剪力D 、轴力9、在图示结构中，针对a 、b 、c 、d 四杆而言，不能作为多余约束去掉的是（ ） A 、a B 、bC 、cD 、d10、下列关于图示结构论述错误的是 （ ） A 、内力相同 B 、反力相同 C 、应力相同 D 、结构（a ）的变形大三、计算题1、试用力法解图示刚架，并画弯矩图。
