网络拓扑图及说明
锐创大厦19层办公环境网络拓扑图如下:
一、设备清单
1、维盟WQR3600管理路由器1台。
2、H3C S3328三层交换机1台。
3、H3C S2300二层交换机5台。
4、H3C 无线AP 6台。
5、监控摄像球形机6台。
6、硬盘录像机1台。
二、功能设计
1、通过一台路由器实现内外网的链接。
2、划分4个Vlan,分别为:
(1Vlan1 用于核心交换机
(2Vlan2 用于考勤和监控
(3Vlan3 用于无线AP
(4Vlan4 用于办公网络
3、Vlan间通信。
由于部分员工使用笔记本通过Vlan3下的无线AP接入上网,而打印机
被布置在了Vlan4的有线网络环境中。
因此,Vlan3和Vlan4被配置为可以相互通信的Vlan。
三、关于网络安全
1、由于前期没有跟进,所以网内还没有实现Arp双绑,未来计划实现所有台式电脑Arp
双绑。
2、目前正在使用路由器的自带防火墙,配置相对简单因此安全性还达不到企业级要求。

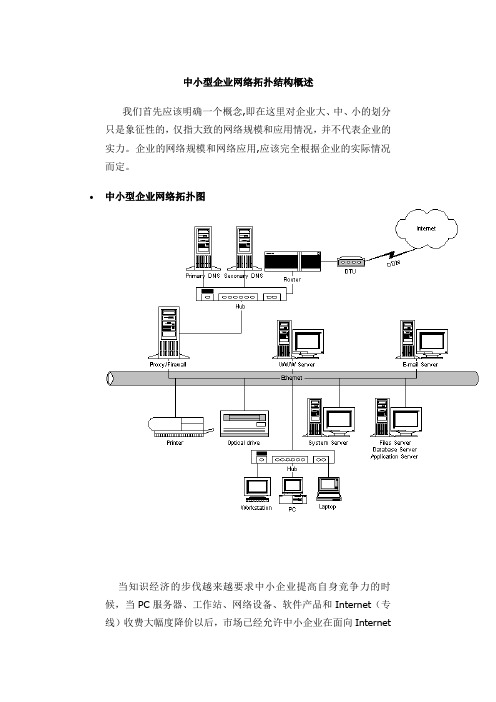

中小型企业网络拓扑结构概述我们首先应该明确一个概念,即在这里对企业大、中、小的划分只是象征性的，仅指大致的网络规模和应用情况，并不代表企业的实力。
企业的网络规模和网络应用,应该完全根据企业的实际情况而定。
•中小型企业网络拓扑图当知识经济的步伐越来越要求中小企业提高自身竞争力的时候，当PC服务器、工作站、网络设备、软件产品和Internet（专线）收费大幅度降价以后，市场已经允许中小企业在面向Internet& Intranet的电子商务时与大型集团化企业有可能站在相近的起跑线上。
而上述的网络方式对中小企业也变得逐渐适用了。
•中小企业对网络的认识程度在加深以往的中小企业网络应用大多集中在文档共享和打印共享方面，而现在中小企业越来越多地把数据库、销售流程、业务流程、生产流程、效率、竞争力、崭新的形象、网上宣传、跨地区、跨国、电子贸易等做为连网的主要目的。
•中小型企业构筑Internet & Intranet的典型应用（1）满足企业的内部需要* 明显提高办公效率，降低企业的日常业务开销如果一个简单的网络能因办公效率提高而使销售额大增、使我们每月节省成千上万张复印纸并明显减少电话、传真方面的通信费用，这种对技术的热情就能迅速为企业所接受。
尤其对于已经有了几个分支机构或办事处的中小企业，企业总部连接Internet以及建立局域网的成本不高。
就企业内部之间的联络而言，比传统的纸张通信、电话/传真通信更为高效。
尤其当企业不断发展壮大时，这种对企业管理成本的降低幅度就更为明显。
* 安全、准确、高效的企业管理，提高企业的竞争力如果只是把网络建设仅仅理解为无纸办公、降低通信费用而达到节省企业运营成本，那未免有些片面。
网络建设能使企业的管理更加安全、准确和高效，能够充分适应激烈的市场竞争需要。
1．通过网络，企业的领导人可以随时了解各部门、各分公司的经营汇总全貌，运筹帷幄。
并迅速把有关指示和工作安排下发到下属各部门、各分公司。
