光固化快速成型

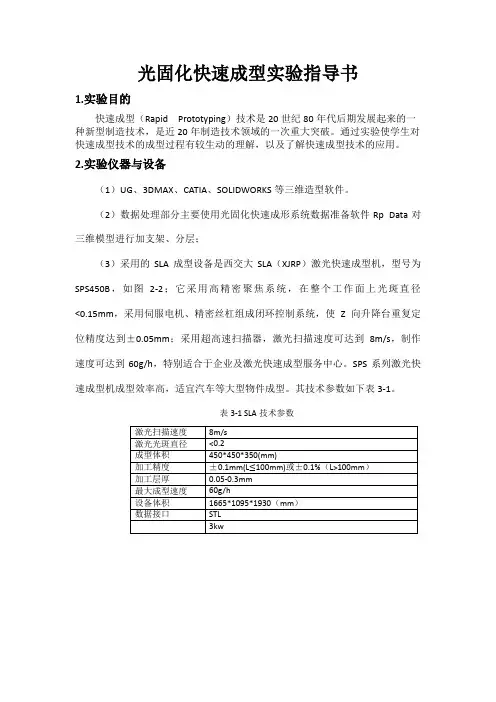

光固化快速成型实验指导书1.实验目的快速成型（Rapid Prototyping）技术是20世纪80年代后期发展起来的一种新型制造技术，是近20年制造技术领域的一次重大突破。

通过实验使学生对快速成型技术的成型过程有较生动的理解，以及了解快速成型技术的应用。

2.实验仪器与设备（1）UG、3DMAX、CATIA、SOLIDWORKS等三维造型软件。

（2）数据处理部分主要使用光固化快速成形系统数据准备软件Rp Data对三维模型进行加支架、分层；（3）采用的SLA成型设备是西交大SLA（XJRP）激光快速成型机，型号为SPS450B，如图2-2；它采用高精密聚焦系统，在整个工作面上光斑直径<0.15mm，采用伺服电机、精密丝杠组成闭环控制系统，使Z向升降台重复定位精度达到±0.05mm；采用超高速扫描器，激光扫描速度可达到8m/s，制作速度可达到60g/h，特别适合于企业及激光快速成型服务中心。

SPS系列激光快速成型机成型效率高，适宜汽车等大型物件成型。

其技术参数如下表3-1。

表3-1 SLA技术参数图3-2 激光快速成型机3.实验原理光敏树脂液相固化成型（SLA—Stereolithography Apparatus）光敏树脂液相固化成形又称光固化立体造型或立体光刻。

其工作原理如下图所示。

由激光器发出的紫外光，经光学系统汇集成一支细光束，该光束在计算机控制下，有选择的扫描液态光敏树脂表面，利用光敏树脂遇紫外光凝固的机理，一层一层固化光敏树脂，每固化一层后，工作台下降一段精确距离，并按新一层表面几何信息使激光扫描器对液面进行扫描，使新一层树脂固化并紧紧粘在前一层已固化的树脂上，如此反复，直至制作生成一个零件实体模型。

激光立体造型制造精度目前可达±0.1mm,主要用作为产品提供样品和实验模型。

图3-3 光固化原理4.实验内容与步骤4.1 三维模型制作用CAXA、UG、等三维造型软件制作任意加工零件。

SLA成型技术的基本原理SLA成型技术，即光固化成形技术（Stereolithography，SLA），是一种先进的快速成型技术，它利用激光光束将光固化树脂逐层固化成所需的三维实体。

这种技术在现代制造业中得到了广泛应用，可以用于快速制作各种复杂的零部件、原型以及模型等。

1.设计模型：首先，根据需要制作的零部件或模型，利用计算机辅助设计（CAD）软件进行三维模型设计。

2.切片处理：将设计好的三维模型通过特定的切片软件进行处理，将其分解为多层薄片。

每一层的厚度通常在几十至几百微米之间。

3.光固化树脂槽：将液态的光固化树脂倒入一个槽中，以待后续固化。

4.激光扫描：将激光束按照预先设计好的路径在树脂表面扫描，通过逐层的照射，将光固化树脂逐渐固化成所需形状的实体。

5.等离子气氛处理：固化后的实体通过等离子气氛处理，移除未固化的残余物质，确保最终成品的质量。

6.后处理：经过固化和处理后，零部件或模型进行一些后处理工作，如去除支撑结构、抛光表面等。

SLA成型技术的关键是光固化树脂的选择和激光束的控制。

光固化树脂通常是一种特殊的光敏树脂，具有良好的流动性和固化性能，以确保制作出的零部件具有优良的质量。

同时，光束的控制也至关重要，激光束的功率、照射强度、扫描速度等参数都需要精确控制，以保证每一层固化的光固化树脂都能达到设计要求的质量。

除了SLA成型技术外，还有其他类似的快速成型技术，如选择性激光烧结（Selective Laser Sintering，SLS）、三维打印（3D Printing）等。

这些技术各有特点，适用于不同的应用领域。

在未来，随着快速成型技术的不断发展和完善，将会有更多的新技术出现，为现代制造业带来更多的便利和创新。

总的来说，SLA成型技术是一种高精度、高效率的快速成型技术，广泛应用于各个领域。

通过不断改进和优化，SLA技术将会为制造业带来更多的革新和进步。

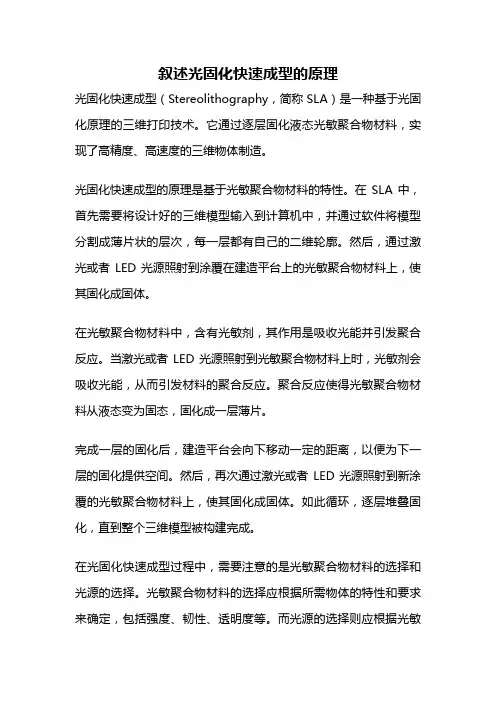

叙述光固化快速成型的原理光固化快速成型（Stereolithography，简称SLA）是一种基于光固化原理的三维打印技术。

它通过逐层固化液态光敏聚合物材料，实现了高精度、高速度的三维物体制造。

光固化快速成型的原理是基于光敏聚合物材料的特性。

在SLA中，首先需要将设计好的三维模型输入到计算机中，并通过软件将模型分割成薄片状的层次，每一层都有自己的二维轮廓。

然后，通过激光或者LED光源照射到涂覆在建造平台上的光敏聚合物材料上，使其固化成固体。

在光敏聚合物材料中，含有光敏剂，其作用是吸收光能并引发聚合反应。

当激光或者LED光源照射到光敏聚合物材料上时，光敏剂会吸收光能，从而引发材料的聚合反应。

聚合反应使得光敏聚合物材料从液态变为固态，固化成一层薄片。

完成一层的固化后，建造平台会向下移动一定的距离，以便为下一层的固化提供空间。

然后，再次通过激光或者LED光源照射到新涂覆的光敏聚合物材料上，使其固化成固体。

如此循环，逐层堆叠固化，直到整个三维模型被构建完成。

在光固化快速成型过程中，需要注意的是光敏聚合物材料的选择和光源的选择。

光敏聚合物材料的选择应根据所需物体的特性和要求来确定，包括强度、韧性、透明度等。

而光源的选择则应根据光敏聚合物材料的特性和反应速度来确定，以确保固化过程的高效和准确。

光固化快速成型技术具有许多优点。

首先，由于采用了逐层固化的方式，可以制造出非常复杂的结构和细节，实现高精度的制造。

其次，光固化快速成型速度快，可以大大缩短制造周期，提高生产效率。

此外，由于光固化快速成型是一种无需模具的制造技术，因此能够节省制造成本，并且可以根据需要灵活调整和修改设计。

光固化快速成型技术在众多领域都有广泛的应用。

例如，在产品设计和开发过程中，可以通过光固化快速成型技术制造出产品样品，用于验证设计并进行市场测试。

在医疗领域，可以利用光固化快速成型技术制造出个性化的医疗器械和假体。

在航空航天领域，可以利用光固化快速成型技术制造出复杂的零部件和模型。

快速成型技术的种类
快速成型技术是一种以数字化模型为基础，通过逐层堆积材料，实现快速制造物品的技术。

快速成型技术的种类很多，常见的有以下几种：
1. 光固化快速成型技术：通过紫外线或激光束照射光敏树脂，使其固化成所需形状。

2. 喷墨式快速成型技术：通过喷墨头控制液体喷射，将粉末材料逐层喷涂并加固。

3. 熔融沉积式快速成型技术：将金属丝或粉末熔化，通过火焰或电弧喷射，逐层沉积成型。

4. 熔化层压式快速成型技术：将塑料或金属粉末加热或熔化，通过喷嘴或挤出机，逐层堆叠并加固。

5. 粉末烧结式快速成型技术：将粉末压缩成形，然后通过高温处理或激光束烧结，实现快速成型。

以上是常见的几种快速成型技术，它们各有优劣，可以根据具体需求选择合适的技术。

- 1 -。

快速成型技术及其应用一、本文概述随着科技的迅速发展和市场竞争的日益激烈，产品的设计、开发和生产周期已经成为决定企业竞争力的关键因素。

在这一背景下，快速成型技术（Rapid Prototyping，简称RP技术）应运而生，以其独特的优势在生产制造领域引发了深刻的变革。

本文旨在全面介绍快速成型技术的基本概念、发展历程、主要类型及其在各行业中的应用实例，分析快速成型技术带来的经济效益与社会影响，并展望其未来的发展趋势和挑战。

通过对这一技术的深入探讨，我们期望能够帮助读者更好地理解并应用快速成型技术，以促进企业创新能力的提升和产业升级的加速。

二、快速成型技术的基本原理与分类快速成型技术（Rapid Prototyping, RP）是一种基于三维计算机辅助设计（CAD）数据，通过逐层堆积材料来制造三维实体的技术。

其基本原理可以概括为“离散-堆积”。

将三维CAD模型进行切片处理，得到一系列二维层面信息；然后，按照这些层面信息，通过特定的成型设备，如激光烧结机、熔融沉积机、光固化机等，将材料逐层堆积起来，最终形成与原始CAD模型一致的三维实体。

根据成型材料的不同和成型方式的差异，快速成型技术可以分为以下几类：熔融沉积成型（Fused Deposition Modeling, FDM）：该技术使用热塑性材料，如蜡、ABS塑料等。

材料在喷头中加热至熔融状态，然后按照CAD模型的切片信息，通过喷头逐层挤出材料，冷却后形成实体。

光固化成型（Stereo Lithography, SLA）：使用液态光敏树脂作为材料。

在紫外光照射下，液态树脂逐层固化，形成实体。

该技术精度较高，适用于制造复杂结构和高精度的模型。

选择性激光烧结（Selective Laser Sintering, SLS）：采用粉末状材料，如塑料粉末、金属粉末、陶瓷粉末等。

在激光的作用下，粉末逐层烧结，形成实体。

该技术可以制造金属和陶瓷等高强度材料的零件。

快速成型技术的种类
快速成型技术是一种通过计算机辅助设计和制造的方法，可以快速制造出复杂的三维模型。

这种技术已经被广泛应用于各种领域，包括汽车、医疗、航空航天等。

本文将介绍几种常见的快速成型技术。

1. 光固化技术
光固化技术是一种通过紫外线或激光束将液态光敏树脂固化成固体的方法。

这种技术可以制造出非常精细的模型，适用于制造小型零件和精密零件。

光固化技术的优点是制造速度快，精度高，但成本较高。

2. 熔融沉积技术
熔融沉积技术是一种通过将熔融材料喷射到建模平台上，逐层堆积成三维模型的方法。

这种技术适用于制造大型零件和复杂零件。

熔融沉积技术的优点是制造速度快，成本低，但精度较低。

3. 熔融层压技术
熔融层压技术是一种通过将熔融材料喷射到建模平台上，然后用热压力将其压缩成固体的方法。

这种技术适用于制造大型零件和复杂零件。

熔融层压技术的优点是制造速度快，成本低，精度高。

4. 粉末烧结技术
粉末烧结技术是一种通过将金属或陶瓷粉末喷射到建模平台上，然后用激光束或电子束将其烧结成固体的方法。

这种技术适用于制造金属和陶瓷零件。

粉末烧结技术的优点是制造速度快，成本低，精度高。

快速成型技术已经成为现代制造业中不可或缺的一部分。

随着技术的不断发展，这些技术将会越来越成熟，应用范围也会越来越广泛。

几种常见快速成型工艺优缺点比较常见的快速成型工艺包括：激光烧结法（Selective Laser Sintering，SLS）、光固化法（Stereolithography，SLA）、喷墨打印法（Inkjet Printing）、电子束熔化法（Electron Beam Melting，EBM）、热熔沉积法（Fused Deposition Modeling，FDM）等。

下面将逐一比较这些方法的优缺点。

激光烧结法（SLS）是使用激光器将可塑性粉末烧结成所需形状的方法。

其优点包括：1.适用范围广：SLS可以用于各种材料，包括塑料、金属、陶瓷等。

因此，它适用于不同领域的应用，例如制造汽车零件、医疗器械等。

2.生产速度快：SLS可以在短时间内完成复杂形状的成型，节省了生产时间。

3.无需支撑结构：由于激光烧结的方式，SLS制造的零件不需要支撑结构，因此可以制造更为复杂的形状。

但SLS也存在一些缺点：1.成本较高：SLS设备的价格相对较高，且材料也相对较贵，导致成本较高。

2.表面质量较差：SLS制造的零件表面质量一般较差，需要进行后处理才能得到满意的结果。

光固化法（SLA）是使用紫外线激光器将液态光敏物质逐层固化成所需形状的方法。

其优点包括：1.高精度：SLA制造的零件具有较高的精度和细节展现能力。

2.可用材料多样：SLA可以使用不同种类的光敏物质进行成型，例如树脂、陶瓷等。

3.成本相对较低：SLA设备的价格相对较低，且材料成本也较低。

然而，SLA也存在一些缺点：1.制造速度较慢：由于光敏物质需要逐层固化，SLA制造的速度较慢。

2.零件强度较低：SLA制造的零件强度一般较低，不适用于承受大负荷的情况。

喷墨打印法（Inkjet Printing）是使用喷墨头将液态材料逐层喷射成所需形状的方法。

其优点包括：1.制造速度快：喷墨打印法可以较快地完成成型过程。

2.低成本：喷墨打印设备相对成本较低，材料成本也较低。

光固化快速成型设备的简单介绍光固化快速成型设备主要由光源、光束控制系统、光固化树脂和工作台组成。

光源通常采用紫外线激光器或LED，能够发射出高强度的光束。

光束控制系统负责控制光束的大小、形状和强度，以便实现所需的打印效果。

光固化树脂是一种特殊的材料，能够在光照下发生化学反应，从而固化成固体模型。

工作台则用来固定和移动打印平台，以便逐层打印成型。

光固化快速成型设备的工作过程如下：首先，通过CAD软件将设计的模型转化成三维数字模型。

然后，将数字模型输入到光固化设备的控制系统中，通过控制器对光束进行调整和控制。

在设备工作时，光束会依次照射在涂有光固化树脂的工作台上，光固化树脂在光照下会发生固化反应，并形成一层固体模型。

每次固化完成后，工作台会向下降低一定距离，以便准备下一层的打印。

重复这个过程，逐层堆积直到完成整个模型的打印。

打印完成后，可以将打印模型从工作台上取下，然后进行后续的处理和加工，如去除支撑结构、表面光洁处理或进行染色等。

1.高精度和高表面质量：光固化快速成型设备能够实现微米级的精度，模型的表面质量非常平滑细腻，可以达到甚至超过传统制造工艺。

2.多样化的材料选择：光固化树脂可以根据需求来选择不同的材料，如透明、耐高温、耐化学腐蚀等特殊性能的材料。

这样可以满足不同产品的需求。

3.更快的制造速度：相比传统制造方法，光固化快速成型设备可以大大缩短制造周期。

几小时甚至几分钟就能完成一个复杂的模型打印，极大地提高了制造效率。

4.可定制性和灵活性：光固化快速成型设备可以根据用户需求来定制打印模型，根据需要进行适当的修改和调整，并在短时间内实现打印。

这样可以满足个性化定制和小批量生产的需求。

5.环保和节能：光固化技术使用的是光敏树脂，不需要额外的加热或熔化过程，相比其他快速成型技术更加环保和节能。

光固化快速成型设备的应用已经非常广泛，涵盖了许多领域。

在工业设计领域，它可以用来制作产品的原型，以便进行产品设计和改进。

光固化立体成形的工作原理光固化立体成形是一种快速成型技术，它利用紫外光对特定的液态物料进行固化，从而一层层构建出三维物体。

它的工作原理是通过光聚合反应将液态物料转变为固态物体。

光固化立体成形主要包括三个步骤：预处理、成型和后处理。

在预处理阶段，液态物料制备成为适合光固化的状态；在成型阶段，使用光束或投影系统照射液态物料，使其进行光聚合反应并固化成形；最后，进行后处理，去除不需要的支撑结构、修整表面、涂覆等。

在实际应用中，光固化立体成形最常用的是光敏树脂，它具有可溶性、反应活性和光透明性。

在预处理阶段，需要将光敏树脂进行混合和预处理，以使其具备适合成形的粘度和化学反应活性。

预处理通常包括调整黏度、消除气泡、去除杂质等工作。

在成型阶段，会使用特定的光束或投影系统照射液态物料，通过光聚合反应使其固化成形。

光束可以是激光束或LED等光源，在此过程中，光束可以精确控制和定位，以实现精细的物体成型。

投影系统则是利用光源通过光掩膜来照射在液态物料上，形成特定的光照图案，进而控制光固化的形成。

光敏树脂的光聚合反应是通过紫外光引发的自由基聚合反应来完成的。

当光束或投影系统照射在光敏树脂上时，吸收光能的固化剂就会解离出自由基，这些自由基会引发光敏树脂中的单体分子之间的聚合反应，并逐渐形成3D物体的结构。

光聚合反应的详细机理包括以下几个步骤：首先，光线通过聚合引发剂与可聚合单体的作用，使聚合引发剂发生电子跃迁并形成激发态；然后，激发态的聚合引发剂发生解离，并释放出自由基；接着，自由基与可聚合单体发生化学反应，形成新的聚合物链；最后，聚合物链不断增长，从而形成固态的3D物体。

在成型过程中，光束或投影系统会根据模型的设计图案进行照射，并逐层将光敏树脂固化成形。

每照射一层后，平台会下沉一个固定的高度，使下一层的液态物料置于光束或投影系统的照射范围内。

这个过程会重复进行，直到整个模型完全形成。

最后，在后处理阶段，需要进行去除不需要的支撑结构、修整表面、涂覆等工作，以使成型物体达到所需的质量标准和外观要求。

光固化快速成型的基本原理1. 引言光固化快速成型，这个名字听起来是不是有点高大上？其实呢，它就像是个神奇的魔术师，能把我们的创意瞬间变成现实。

想象一下，你在脑海里构思的那件小玩意，没过多久，它就能在眼前闪亮登场！今天就让我们一起揭开这个神秘面纱，看看光固化是怎么一回事，别担心，我们不会用太复杂的术语，咱们轻松聊聊！2. 光固化的基本原理2.1 什么是光固化？光固化其实就像给材料施了一种“光”的魔法。

简单来说，就是通过特定波长的光（一般是紫外光）来把液态树脂变成固态的东西。

就好像你在阳光下晒太阳，皮肤逐渐变黑一样，只不过这里是树脂变硬，效果可不一般哦！这可是现代科技的一大进步，让制造变得又快又省心。

2.2 过程是怎样的？那么，光固化的过程究竟是怎样的呢？首先，我们得有一个模具，模具就像是个小小的舞台，准备好接收我们的主角——树脂。

接着，液态树脂被倒入模具里，随后用光源照射。

这个过程简直像是在做一场精致的化妆秀，树脂在光的照射下，经过一系列的化学反应，瞬间硬化，就像涂了透明指甲油的小手，瞬间变得光滑亮丽！这一过程通常只需要几秒钟到几分钟，非常迅速，根本不给懒惰留机会。

3. 应用领域3.1 广泛应用于哪些地方？光固化技术的应用可真是无处不在，简直是个多面手！在工业制造上，很多零件、模型都可以通过这个技术来生产，效率高、精度准。

想象一下，在航空航天、汽车制造，甚至是牙科，光固化都能派上用场，真是应有尽有。

3.2 生活中的小妙用除了大工业，它在我们的日常生活中也有不少妙用哦！比如你平时看到的3D打印产品，很多都是用光固化来完成的。

还有一些个性化的饰品、手办，都是通过这种技术制作出来的，简直是追求独特和创意人士的天堂。

可以说，光固化技术让我们的生活变得更加丰富多彩，像是给生活加了糖，甜滋滋的！4. 未来展望4.1 科技不断进步说到未来，光固化技术还有很大的发展空间。

随着科技的不断进步，我们会看到更多新材料和新应用的出现，可能未来的某一天，我们都能用家里的3D打印机，轻松打印出想要的家具，真的是太酷了！想想吧，自己动手DIY，家里的沙发、桌子都是独一无二的设计，走到哪都倍儿有面子。
