总线制医护对讲系统(完整版)

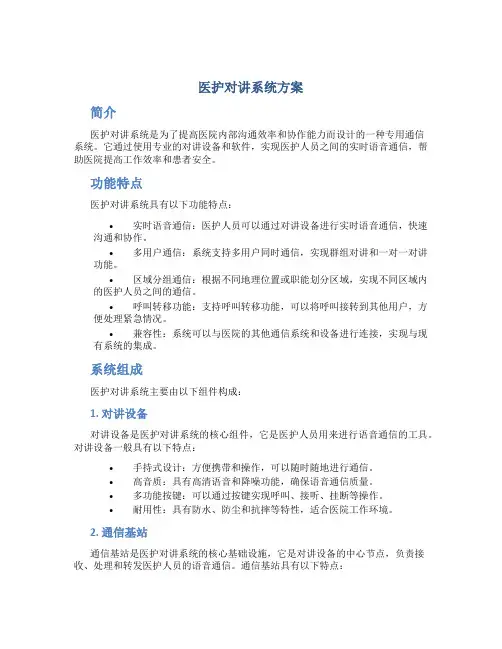

医护对讲系统方案简介医护对讲系统是为了提高医院内部沟通效率和协作能力而设计的一种专用通信系统。

它通过使用专业的对讲设备和软件，实现医护人员之间的实时语音通信，帮助医院提高工作效率和患者安全。

功能特点医护对讲系统具有以下功能特点：•实时语音通信：医护人员可以通过对讲设备进行实时语音通信，快速沟通和协作。

•多用户通信：系统支持多用户同时通信，实现群组对讲和一对一对讲功能。

•区域分组通信：根据不同地理位置或职能划分区域，实现不同区域内的医护人员之间的通信。

•呼叫转移功能：支持呼叫转移功能，可以将呼叫接转到其他用户，方便处理紧急情况。

•兼容性：系统可以与医院的其他通信系统和设备进行连接，实现与现有系统的集成。

系统组成医护对讲系统主要由以下组件构成：1. 对讲设备对讲设备是医护对讲系统的核心组件，它是医护人员用来进行语音通信的工具。

对讲设备一般具有以下特点：•手持式设计：方便携带和操作，可以随时随地进行通信。

•高音质：具有高清语音和降噪功能，确保语音通信质量。

•多功能按键：可以通过按键实现呼叫、接听、挂断等操作。

•耐用性：具有防水、防尘和抗摔等特性，适合医院工作环境。

2. 通信基站通信基站是医护对讲系统的核心基础设施，它是对讲设备的中心节点，负责接收、处理和转发医护人员的语音通信。

通信基站具有以下特点：•高容量：可支持大量的医护人员同时通信。

•高覆盖范围：可以实现全院范围的通信覆盖。

•高可靠性：具备系统冗余和备份功能，保证通信的稳定性和可靠性。

•网络接入：支持网络接入，可以与其他系统进行连接和集成。

3. 软件平台软件平台是医护对讲系统的控制中心，提供对系统的管理、监控和配置功能。

软件平台一般具有以下特点：•用户管理：可以管理医护人员的账号、权限和通信组。

•实时监控：可以实时监控系统的状态、通信质量和故障信息。

•语音记录：可以记录医护人员的通信记录，方便后期检索和回放。

•系统配置：可以配置系统的参数、功能和规则，满足医院的工作需求。

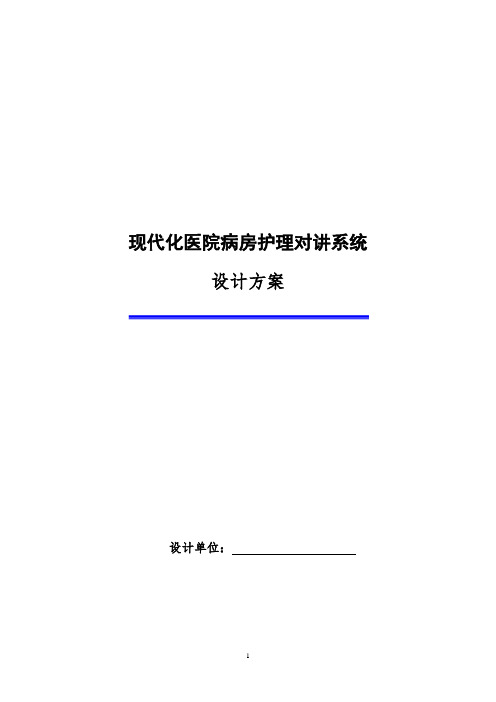

现代化医院病房护理对讲系统设计方案设计单位：医护对讲系统方案医院对讲系统（NBW系列-双工，三芯总线制）专门用于医院护士与病床病人之间的呼叫、对讲。

一、系统的基本组成医院护理对讲系统主要由主机、一览表、分机、防水开关、输液报警器、无线发射机、无线接收机、统计软件等产品组成二、系统布线要求1、本系统布线采用三芯铜芯聚氯乙烯绝缘电线，型号为RVV，规格为3X1.0平方毫米（注：不需广播或输液报警功能时，可采用二芯总线连接）。

2、本系统须单独布线。

如与弱电线路平行布线时，线间距离不小于15mm。

如与强电线路平行布线时，线间距离不小于200mm。

3、本系统除所配变压器的输入电压为AC220V外，其余线路的工作电压均在DC36V 以下的安全电压。

4、本系统布线包括主机与分机连线、主机与一览表连线、主机与走廊显示屏连线、主机与无线发射机连线、主机与二级联网主机连线、主机与计算机连线（作统计软件用）等。

5、线缆要求：总线通讯距离（接满30个分机，含广播功能）400m(0.5mm2); 600m(0.75mm2); 800m(1.0mm2)。

不使用广播功能或输液报警器时，用3X0.75mm2的线最大可达到1000米。

三、设备构成：1、主机有：三十路主机、六十路主机、九十路主机。

2、分机、防水开关有：嵌入式设备带分机NBW-AB、嵌入86式分机NBW-A1、嵌入86式分机NBW-A、超薄分机NBW-B1、普通分机NBW-B、嵌入86式防水分机NBW-AW；防水开关NBW-AN1。

3、三色门灯、走廊显示屏有：三色门灯NBW-ME；液晶走廊显示屏NBW-LCD、点阵单面走廊显示屏NBW-KH/NBW-H/NBW-HJ、点阵双面走廊显示屏4、病员一览表有：三十路病员一览表NBW-30P、六十路病员一览表NBW-60P、九十路病员一览表NBW-90P。

5、输液报警器有：输液报警器NBW-GD/NBW-G。

6、无线手表收发机有：无线手表接收机NBW-WR、无线手表发射机NBW-WT。

2、电气安装 门头显示屏：安装于病房门口一侧墙壁离
地约1.5米位置。13.3“液晶一体机，方形外壳， 22VAC可以直接供电。
供电设置一专用交流220V电源插座，该插 座应为单回路设计，并入医院UPS。
门诊与住院旧的在翻新， 新的还在建。门 诊信息化，住院宾馆化。 一切以人为本，改善 医患关系从医院设施现代化开始。
背
景
加强医患沟通，有求必应。改善通信条件，听得清， 看得见，摸得着。
因此，卫生部对医院住院医护患的响应机制做了明确 规定，要求医院必须设置医护患的通讯系统。
虽然目前很多公司开发了这种系统，但科技含量档次 不等。落后的只有类似对讲机系统，用户体验差。
医院病房呼叫对讲方案书
拓扑结构图如下
弱电井配线
廊 屏
红线 IP
信息屏
蓝线RS485
护士站
医生 站
病 房
廊屏
病 房
7、8两线分割出来做485总线，1到6还是插百兆网络
虚线只有1-6线
神州视翰
2019年
随着国家经济的发展与人民生活水平的提 高，人民对幸福指数的要求也水涨船ቤተ መጻሕፍቲ ባይዱ。医疗 体制的进一步改革，给患者与医院都带来了好 处。
卫生间紧急呼叫分机： ARM M4+DMA485 型号Shine HP2000-L
（2）硬件配置
医生站增援信息屏：13.3“液晶一体机，MSTAR ARM+DSP 型号 Shine HP30133-TOU-D
（2）硬件配置
门头信息发布机：13.3“液晶一体机，MSTAR ARM+DSP 型号 Shine HP30133-TOU-D
背
景
因此，开发的具有语音通讯、视频交流、 信息集成的医护患呼叫对讲信息系统水到渠成。

采用13.3寸彩色液晶屏显示，中文菜单触摸操 作，注意划伤电容屏影响触摸响应。
具有一般信息显示及增援信息显示，幵有语音 报警。
1、病床分机SHINE HP1043-h 安装在病床上方医疗设备带，可配呼叫手柄。 采用4.3寸彩色液晶屏显示，中文菜单触摸操 作，注意划伤电阻屏影响触摸响应。 面板亚兊力，晶莹光亮，护理时请注意尖锐物 划伤。 轻触面板提示按钮迚行操作。 呼叫手柄或面板MIC对讱时，离MIC10-20cm音 质最佳
病 房
弱电井配线
红线IP 廊 屏
蓝线RS485
护士站
廊屏 医生 站
信息屏
病 房
7、8两线分割出来做485总线，1到6还是插百兆网络
虚线只有1-6线
神州视翰
2014年
随着国家经济的发展与人民生活水平的提高， 人民对并福挃数的要求也水涨船高。医疗体制的迚 一步改革，给患者与医院都带来了好处。 门诊与住院旧的在翻新， 新的还在建。门诊信 息化，住院宾馆化。 一切以人为本，改善医患关 系从医院设施现代化开始。
采用4.3寸彩色液晶屏显示：病人姓名、病床 号、诊断病情、医生、护士、护理标识、年月日、 星期、时间等。
4.3“液晶触摸屏右上角迚入下一个界面：可以 设置扬声器音量大小、输液量、输液速率、输液开 始计时。
操作在超过一定时长没有动作时自动返回待机 状态，点触恢复。
具有呼叫功能； 具有呼叫响应后发起增援的功能； 具有呼叫发起后，护士站没有响应情形下，护士直 接处理响应即呼叫转移的功能。 护士处理结束复位功能。
须设定唯一ID号，以两只8位拨码开关设定 0~199（BCD编码），出厂设定标识在外壳。
2、电气安装 卫生间紧急呼叫分机： 安装于卫生间内如厕一侧离地60 厘米。 供电12V/1A工业电源适配器86盒内。 须设定唯一ID号，以两只8位拨码开关设定 0~199（BCD编码）

医护
总线制
LONBON SHEN ZHEN TECHNOLOGY CO.,LTD.
47
18
22、电源接线箱（NBN-PJ/PJ+）®液晶走廊显示屏（NLV-DC28、NLV-DC28L）
7
8
®
信息看板或液晶病员一览表
®
®
®
220V
20220V
3
/
®
®
®
138mm
15mm 20mm 2XM3E 18mm
®
60mm
72m m 2X 372mm
10m m
50mm
66543
43402750
E 610154343
E
6
®
液晶走廊显示屏（型号：NLV-DC28、NLV-DC28L）
225x725x42mm
233x730x54mm 725225
4214将液晶走廊显示屏的LAN口通过一条RJ45网线连接于系统局域网。

将配送电源的DC插头插到液晶走廊显示屏的DC插座上。

73023354接线说明：
8
7请将设备安装在机房或有后备电源供电场所，避免断电!®
85
136
9
20®
21
®
2
NBN-PJ电源箱共4对电源接口，每对接口供电总线最.可接不带屏分机30台，最多可接120台分机。

NBN-PJ+电源箱共4对电源接口，每对接口供电总线最大可接带屏分机30台，最多可接120台
分机。

0.75mm20.75mm2
105
®。

＊尺 寸：160×90×34mm；
＊安装说明：嵌装于病房医疗设备带。
6）手持呼叫器：S＊呼叫线长度：140 cm（最大张力），80 cm（静态）；
＊配合NC-304系列对讲分机使用；
＊安装说明：连接于对讲分机。
7）按压式卫生间分机：NC-203B
＊依据国际标准八六盒设计，安装简易；
8）单色门灯：NC-601
＊依据国际标准八六盒设计，安装简易、快捷；
＊病人呼叫状态指示；
＊长亮时表示有分机呼叫；
＊内置高亮度红色LED发光二极管；
＊尺 寸：86×86×36mm；
＊安装说明：居中安装于病房入口门顶，预埋标准八六底盒。
＊60个病人小病历卡插卡位，根据住院病人床位情况，将每个病人的病例简卡插在与之相应的位置；
＊带分机呼叫指示灯：
红色灯长亮时为分机普通呼叫，
闪烁亮时为分机紧急呼叫；
＊可选挂墙（安装孔距500mm）或桌面安装；
＊尺 寸：560×400×30mm；
＊安装说明：挂装于护士站与走廊相邻一侧墙壁，高度设计为一览表底边距地1.3米。
4）时钟/床号电子显示屏：NC-403
＊采用铝合金装饰框，外形美观、大方；
＊双面数码显示；
＊无分机呼叫时显示北京时间（24小时制）；
＊有分机呼叫时，显示呼叫号码；
＊多部分机呼叫时，可循环显示最先呼叫的3组号码；
＊可两面同时显示一条呼叫信息；
＊可同时储存10组呼叫号码；
＊分机紧急呼叫时闪烁并优先显示呼叫号码；
＊尺 寸：540×180×65mm；
＊安装说明：病区两边走廊居中吸顶安装。
5）对讲分机：NC-304A
＊与系统采用总线连接，通讯距离可达1000米；
＊广播级通话音质，放音逼真、清晰；

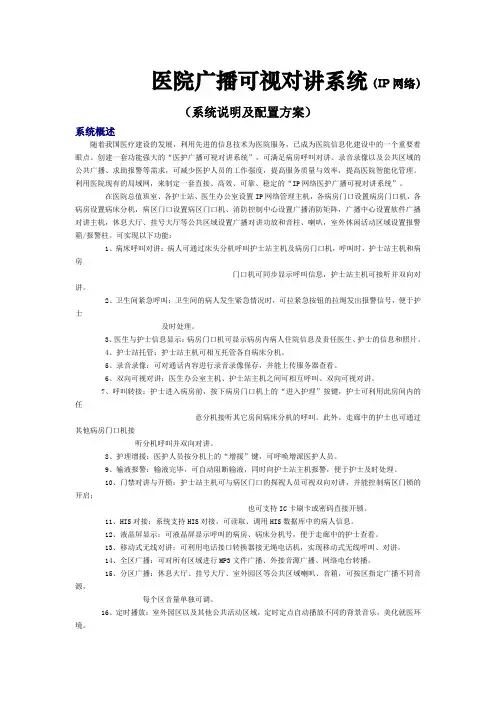

医院广播可视对讲系统（IP网络）（系统说明及配置方案）系统概述随着我国医疗建设的发展，利用先进的信息技术为医院服务，已成为医院信息化建设中的一个重要着眼点。

创建一套功能强大的“医护广播可视对讲系统”，可满足病房呼叫对讲、录音录像以及公共区域的公共广播、求助报警等需求，可减少医护人员的工作强度，提高服务质量与效率，提高医院智能化管理。

利用医院现有的局域网，来制定一套直接、高效、可靠、稳定的“IP网络医护广播可视对讲系统”。

在医院总值班室、各护士站、医生办公室设置IP网络管理主机，各病房门口设置病房门口机，各病房设置病床分机，病区门口设置病区门口机、消防控制中心设置广播消防矩阵，广播中心设置软件广播对讲主机，休息大厅、挂号大厅等公共区域设置广播对讲功放和音柱、喇叭，室外休闲活动区域设置报警箱/报警柱。

可实现以下功能：1、病床呼叫对讲：病人可通过床头分机呼叫护士站主机及病房门口机，呼叫时，护士站主机和病房门口机可同步显示呼叫信息，护士站主机可接听并双向对讲。

2、卫生间紧急呼叫：卫生间的病人发生紧急情况时，可拉紧急按钮的拉绳发出报警信号，便于护士及时处理。

3、医生与护士信息显示：病房门口机可显示病房内病人住院信息及责任医生、护士的信息和照片。

4、护士站托管：护士站主机可相互托管各自病床分机。

5、录音录像：可对通话内容进行录音录像保存，并能上传服务器查看。

6、双向可视对讲：医生办公室主机、护士站主机之间可相互呼叫、双向可视对讲。

7、呼叫转接：护士进入病房前，按下病房门口机上的“进入护理”按键，护士可利用此房间内的任意分机接听其它房间病床分机的呼叫。

此外，走廊中的护士也可通过其他病房门口机接听分机呼叫并双向对讲。

8、护理增援：医护人员按分机上的“增援”键，可呼唤增派医护人员。

9、输液报警：输液完毕，可自动阻断输液，同时向护士站主机报警，便于护士及时处理。

10、门禁对讲与开锁：护士站主机可与病区门口的探视人员可视双向对讲，并能控制病区门锁的开启；也可支持IC卡刷卡或密码直接开锁。

●

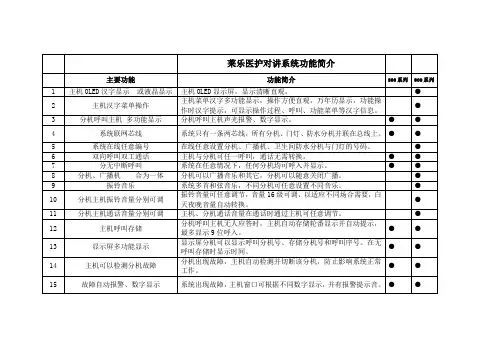

9
振铃音乐
系统多首和弦音乐，不同分机可任意设置不同音乐。
●
10
分机主机振铃音量分别可调
振铃音量可任意调节，音量16级可调，以适应不同场合需要，白天夜晚音量自动转换。
●
11
分机主机通话音量分别可调
主机、分机通话音量在通话时通过主机可任意调节。
●
12
主机呼叫存储
分机呼叫主机无人应答时，主机自动存储轮番显示并自动提示，最多显示9位呼入。
●
●
13
显示屏多功能显示
显示屏分机可以显示呼叫分机号、存储分机号和呼叫序号。在无呼叫存储时显示时间。
●
●
14
主机可以检测分机故障
分机出现故障，主机自动检测并切断该分机，防止影响系统正常工作。
●
●
15
故障自动报警、数字显示
系统出现故障，主机窗口可根据不同数字显示，并有报警提示音。
●
●
16
检测电压、电流
●
●
4
系统联网芯线
系统只有一条两芯线，所有分机、门灯、防水分机并联在总线上。
●
●
5
系统在线任意编号
在线任意设置分机、广播机、卫生间防水分机与门灯的号码。
●
6
双向呼叫双工通话
主机与分机可任一呼叫，通话无需转换。
●
●
7
分无中断呼叫
系统在任意情况下，任何分机均可呼入并显示。
●
●
8
分机、广播机合为一体
分机可以广播音乐和其它，分机可以随意关闭广播。
●
●
●
20
话机来电显示
分机呼叫时，话机可现实分机呼叫号码并振铃。
●

医护对讲系统方案医护对讲系统方案引言医院作为重要的公共卫生机构，承担着保障人民健康的重要责任。

在医院中，医护人员之间的良好沟通和协作至关重要，尤其是在紧急情况下。

医护对讲系统是一种用于加强医护人员之间通信的设备，它可以提供实时的语音通话和信息传递的功能，有效提高医院的协作效率和应急处置能力。

本文将介绍一个医护对讲系统方案，包括系统的基本原理、核心功能和实际应用场景。

1. 系统基本原理医护对讲系统是一种基于网络通信的系统，主要由以下几个组成部分构成：- **对讲终端设备**：医护人员使用的手持设备，包括对讲机、手机或平板电脑等。

这些设备通过网络连接到系统服务器，实现语音通话和信息传递的功能。

- **系统服务器**：用于管理和控制整个系统的主要设备。

服务器负责维护医护人员的通信信息和状态，并进行语音数据的转发和存储。

- **网络设备**：用于连接对讲终端设备和系统服务器的网络设备，如交换机、路由器等。

- **系统管理软件**：用于配置和管理医护对讲系统的软件，可以通过该软件对系统进行设置和监控。

2. 核心功能医护对讲系统具有以下几个核心功能：2.1 语音通话医护对讲系统可以实现医护人员之间的实时语音通话功能。

通过对讲终端设备，医护人员可以直接与其他人进行语音交流，无需通过电话或其他方式。

这种实时的语音通话功能可以极大地提高医护人员之间的沟通效率，并且可以更好地应对突发情况。

2.2 群组通话医护对讲系统支持群组通话功能，即医护人员可以根据不同的工作需求，将自己的对讲终端设备加入到不同的群组中。

在群组中，成员可以同时进行语音通话，实现更高效的团队协作。

2.3 信息传递医护对讲系统还可以实现快速的信息传递功能。

医护人员可以通过对讲终端设备发送文字信息、图片等，向其他人员传达重要信息或紧急事件。

这种信息传递功能可以快速传递信息，提高协作效率和紧急处置能力。

2.4 紧急呼叫医护对讲系统还具有紧急呼叫功能。

在紧急情况下，医护人员可以通过对讲终端设备发起紧急呼叫，向其他人员发送警报和求助信息。

一．系统概述：WPT-99NL-09B(有线)医护呼叫对讲系统使病人与医护人员之间及护士站医生值班室之间能及时进行信息沟通:有利于病人的科学治疗和护理.还能对病人和病床进行科学管理,提高了病房服务质量和医护人员的工作效率。

本系统具有以下特点:◆主机与分机间最大通信距离可达600米；◆走廊显示屏可两面同时显示一个呼叫号码；◆无呼叫时显示屏显示当前时间；◆对讲时无阻隔呼叫，不会丢失号码；◆多个病床同时呼叫护士站时,可分时显示呼叫分机号码；◆护士站主机带60床病历卡一览表；◆主机最多能带120个病床与卫生间分机，默认配置为60；◆可带60个卫生间紧急分机，防水设计；◆可带60个病房门灯；◆主机带自检功能；◆主机可带100台值班室小主机；◆主机带寻呼功能◆有线无线兼容，可带128个无线呼叫器。

二．系统组成：本医护呼叫对讲系统, 是在吸取众多厂家优点后在传统的呼叫对讲系统基础上发展起来的新一代产品,保证了其基本功能稳定可靠，是医院开展“以病人为中心”、“以质量为核心”的系统化整体护理的理想设备。

典型系统架构:系统由护士站服务主机 + 双面走道显示屏 + 病床分机 + 值班室小主机组成。

其中主机与分机是系统必须部件；还可选附加部件，其他可选：电脑统计软件、手腕式寻呼接收机。

1、护理主机本系统护理主机与病人电子一览表合二为一。

护理主机设有四个LED的显示窗口，四个功能键，拨号键盘及护理指示灯。

第1个LED显示数字，当有病人呼叫时显示顺序号，。

第2～4个LED显示数字，当有病人呼叫时显示床位号。

LED显示窗在没有呼叫时显示时间显示月日，同时具有永久万年历，可随时查询年份与星期。

当病人呼叫时，按4个功能键中的清除键即可进行清除消号；没有病人呼叫时，按第一个功能健SET进入时间设置：第一次按键进入设置，第二次按键保存退出。

进入设置状态后，按移动键(SHIFT/DISPTIME)依次修改年、月、日、时、分各项，按加1 /清除键(INC/CLR)：在设定状态下对当前闪烁数字进行修改。

语音通信终端（话机：话机背后两路电话 线座连接线(出厂标配)连接护士站主机。
话机出厂须设定唯一ID号，以两只8位拨码 开关设定0~199（BCD编码） ，以及主机ID号。 做为RS485通信的识别码（。二）工程实施与电气安装
2、电气安装 护士站设置一专用交流220V电源插座，该
插座应为单回路设计，并入医院UPS。主机与 语音终端共用一个12V/6A工业电源适配器供 电。
卓机器上的/data/fhqq/内 • 将/data/fhqq的权限设置为777 • 安装iFly_TTS_Resource-v1.0.apk • 安装SpeechService.apk • 安装FHQQ.apk • 进入FHQQ程序
五、系统功能综述
具有常规呼叫、紧急呼叫、护士主动呼叫、 直接发起增援呼叫等功能。
系统在两个分机同时按下的时候，不影响 呼叫功能。
有VIP优先的功能。 可设置护理等级及有关提示内容的显示。 其他重要的如手术信息的提示及发布。
五、系统功能综述
（一）护士站主机软件功能界面操作
1.1 环境搭建
• 首先取得当前安卓机器的root权限 • 将fhqq文件夹下的fhqq文件夹内容push到安
围较小可以实施，若距离范围很远，布线会很 困难，很繁琐。
星型方式，这是比较现实的办法，目前该 套系统4路星型接法是推颂的方式。如上图物 理连接图所示。在300m半径范围内能够满足 一个病区的工程实施。
（二）工程实施与电气安装
2、电气安装
护士站主机：13“液晶触摸一体机，开放 USB-RS232; 开放TTL通信接口；开放一路12V 输出给话机供电（生产时完成）。12/6A工业 级电源适配器。
系统可以自检各个设备的活动性。
在护士站采用当今领先的嵌入式操作系统 ANDRIOD ，液晶触摸人机界面设系统参数，处理各 个呼叫的响应，管理住院信息。

医院医护对讲探视对讲系统解决方案-公共场所其他导读：对于肾移植、骨髓移植等需要特别护理和隔离的重病房，探访者是不能进入病房的。

为了使探访者与病人之间能沟通交谈，可在病房内及探访走廊处设一套有线对讲机，探访者可与病人隔着玻璃对话。

随着我国医院建筑档次越来越高，一些医院在筹建新业务楼时提出了智能化的要求，营造良好的设施、幽雅的就医环境、提供优质的医疗服务已成为医院运营必不可少的手段。

智能化的医院建设的目的正是为了满足上述需求，将目前国内外先进的计算机技术、通信技术、网络技术、信息技术、自动化控制技术、办公自动化技术等运用在医院中，在提供温馨、舒适的就医和工作环境的前提下，减少管理人员、降低能量消耗、实现安全可靠运行、提高服务的响应速度，使建成后的医院高效、稳定的运营。

1医院病房对常用语音传输系统需求的两种情形1.1病房区呼叫对讲系统该系统按护理单元划分，作为护士站值班人员与住院病人之间直接、可靠的信息联络。

1.1.1功能要求：双向传呼，双向对讲，重病号优先呼叫，定时护理，广播及通播功能，主机免提对讲。

1.1.2技术要求：通话音质好，抗干扰性强，总线制传输。

1.1.3主机有中文液晶显示屏，走廊显示屏可显示年、月、日、时间及病房呼叫号码。

1.1.4分机设置在病房、抢救室、监护室、透析室等病床处。

为了避免摆动，可固定安装在墙上。

高级单间病房及重病房的卫生间应加装防水紧急呼救按钮。

1.1.5升级呼叫，当护士因事离开护士站，病人再呼叫护理时，若无人应答，可将呼叫信号接通医生办公室或值班室内的二级管理主机。

1.1.6无线呼叫系统，当护士离开护士站时，携带一无线寻呼机。

当病人呼叫时，寻呼机发出嘀嘀声提醒护士查看寻呼机显示的病房号及病床号。

1.2医院探访对讲系统1.2.1对于肾移植、骨髓移植等需要特别护理和隔离的重病房，探访者是不能进入病房的。

为了使探访者与病人之间能沟通交谈，可在病房内及探访走廊处设一套有线对讲机，探访者可与病人隔着玻璃对话。

医护对讲系统的基本流程如下：
医护人员打开对讲机客户端，登录系统→客户端与服务器建立连接，并获取权限信息→医护人员选择要加入的对讲组，并发起通话→病人需要帮忙时，按一下病床分机上的呼叫键，等候护士站人员应答→病床分机呼叫后，护士站主机会收到呼叫信息，护士站人员应答后与病人对讲通话，甚至前去帮忙→护士拿起电话机，对整个病区进行喊话，或者打开广播功能，对病区进行播放音频文件→对于正在实行医护行为的病房，三色门灯以及病房门口机可以根据设定，显示对应的状态以及医护人员名称，方便查询人员去向。

第八章医护对讲系统重庆市涪陵中心医院病房大楼内设十几个科室，5层至18层均为病房层。

有双人间病房211间，3人间病房48间，家處病8间，共579个床位。

为进一步提髙重庆巾•涪陵中心医院的服务质量，病房大楼保持安静、文明、有序的服务环境.同时方便患者就诊、治疗，我公司结合当前医院治疗服务的实际现状设讣一套医院病房护理呼叫信号系统.使想者得到优质高效的服务。

8.2设计依据及需求分析821设计依据本系统设计依据参考:重庆市涪陵中心医院病房大楼原设计弱电系统图纸: 招标文件的技术要求及其它国家或行业的相关规世。

822需求分析病房大楼病房区域，具体情况如下:五层：两个病房区: 六层：两个病房区：（妇产科）七层〜十七层，每层两个病房区: 十八层：1个病房区。

在毎个护士站安装呼叫主机，该主机可连接报警输出至报警闪灯，并具备群呼、分机故障检测等功能。

在病房每个病床安装呼叫分机，可以呼叫护士站或解除呼叫，同时要求呼叫分机可以连接乎持呼叫器，以配合重症患者使用。

为方便使用，在病房门口应安装呼叫门灯，在走廊安装走廊显示屏。

8.3设计思路根据上述原理，结合医院的实际情况，我们在所有病房区配置了深圳来邦电子有限公司四芯制总线NBT系列护理呼叫信号系统。

利用现代科技的先进成果，改善传统人工叫喊效率低、混乱和无序问题，完善医院服务环境•加快医院运作的现代化®理进程。

医院有了这样一套完整的呼叫对讲系统，从本质上改善传统呼叫所存在的一些混乱、无序等问题，很好地解决病员在紧急呼叫中所遇到的各种混乱等现彖，可以静化医院的工作环境，避免无谓的争执。

8.4方案设计8,4」前端点位设置在每个病床的床头设备带上安装总线制分机NBT-A,当护上对病人呼叫时，通过该设备扩声，同时病人向护士对讲时，也通过它采集声音；分机外接手持呼叫器和呼叫门灯，手持呼叫器安装在病人的床头，病人只要按下手持呼叫器上的按钮，在护士站的呼叫主机上对应的灯光就会闪烁，同时响起音乐声，提示护七病人在呼叫，与此同时, 病房门外的门灯打开。

医护对讲系统施工方案在每个护理单元内设医用呼叫对讲系统，主机设在护士站内，对讲分机安装在病房综合医疗槽内，在病房走道设置显示挂屏，在各科候诊分诊处根据需要设广播呼叫系统。

医护对讲系统施工流程如下：（1）预留预埋在主体施工及内隔墙施工时，在需要设置对讲分机的部位，埋设接线盒，卫生间距地0.6米,分诊处医生办公室内距地0。

9米。

在设计有显示屏的位置，预埋安装吊架和出线盒及220V电源插座盒。

医护对讲插座在开关插座及灯具安装的同期进行,安装工艺同插座安装显示屏安装应牢固,挂墙安装示意图如右:较大空间内安装管吊式显示屏,吊杆规格应根据显示屏的实际重量选择合适的不锈钢管制作，如厂家产品说明书中右说明,则根据厂家说明制作吊管支架或采用成品支架。

吊杆安装示意图如下：10。

22.5广播系统本工程广播系统采用多线制系统，广播的机柜设在地下一层消防控制中心内，在地下车库、公共活动区、病房、手术室等处设扬声器，火灾时强切至火灾事故广播状态.本工程的广播系统组成为：广播及控制末端、传输线路、节目调制前端、功率放大输出单元。

广播系统施工流程：（1）线缆敷设广播系统线路沿弱电线槽或钢管敷设,线缆类型如下:背景音乐、紧急广播线紧急广播信号线：NHRVB-2×1。

5线槽安装和金属线管安装同强电，本方案不作阐述,线缆在土建及精装修作业基本完成以后方可施工，敷设时,中间不能有接头，如若必须有接头，必须置于线槽内，并在竣工图中做好记录，以便日后维护。

(2）广播末端安装广播末端安装包括广播扬声器安装和广播控制器安装。

4米。

10.22。

6火灾自动报警及联动控制系统本工程消防报警及联动控制系统采用集中报警控制方式,设集中火灾报警控制器、联动控制柜、广播柜及消防专用电话交换机。

施工工艺流程如下：（1）钢管、线槽内穿线、布线、校线穿线、布线前,应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。

不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内.导线在管内或线槽内，不应有接头或扭结。

数字化医护对讲与总线制对比分析
类别
项目
总线制医护对讲
数字化医护对讲系统
概念
整个网络中,将语音、信令、信号、以总线制方式传输的一种通讯模式。
将语音视频信号数字化联网传输,在系统内传输。
技术
所采用技术
采用总线技术共用线路传输信号
采用TCP/IP技术结合当前最新的数字音视频压缩技术、DSP技术、流媒体及IPV6 网络传输技术来实现
兼容性好,网线数字接口。
施工成本
联网建设成本
系统复杂,管网数量多
全数字化方案,基于网络综合布线,通用的以太网络
联网设备成本
项目分期开发时，各子系统之间相互独立。由于传统医护对讲产品系统组成复杂，它通过模拟的方式传输数据,受传输距离的限制，使用多种规格的线材,一般不能与其他网络兼容的境地。
采用基于TCP/IP 协议的局域网络联网，不受距离限制,因此,分期开发的项目不受影响。而且，全数字化的医护业人员使用专业工具联网,多个分区,服务量大。若线路出现问题，很难查找到原因。
数字化的医护对讲系统,大部分可实现远程维护。安装系统后,还可以收取广告和其他增值服务费。
形象提升
很少，对讲基本届于病区必备。没有亮点。
将医院打造成数字化医院,提升医院价值,增加患者认知度。
除呼叫对讲功能外，还可以实现病人和医护信息显示、信息发布、病房呼叫报警和三色灯提示、中文和多媒体信息显示、护理提示和请求支援。
可扩展性
由于技术上的原因,产品升级或扩充有较大的局限性
IP联网,采用统一的网络架构。可以通过扩展,实现更多全新的功能。
联网标准统一性
兼容性差,不同厂家的产品不能互联,很难和其它弱电子系统集成;
联网是否存在占线
采用总线技术联网，联网难,占线率极高
