三视图画法讲解

三视图的画法1. 什么是三视图三视图是工程图的一种常用表达方式，用以展示被描述物体的三个主要视图：前视图、俯视图和右视图。

这些视图相互垂直，并提供了物体的全面展示，从而更好地理解和分析物体的几何形状和细节。

当使用三视图表示一个物体时，前视图展示物体的正面和侧面，俯视图展示物体的顶部和底部，右视图则展示物体的侧面。

三视图的组合可以为工程师、设计师和制造人员提供全面的信息，帮助他们理解物体的尺寸、比例和特征。

2. 三视图的画法步骤步骤一：选择适当的视图坐标在开始绘制三视图之前，首先需要确定物体的前、俯、右视图相对于坐标轴的方向。

通常情况下，我们可以选择物体的一个主视图作为参考来确定坐标轴的方向。

例如，选择前视图作为主视图，则x轴从左到右，y轴从下到上，z轴垂直于纸张。

步骤二：绘制前视图根据物体的正面和侧面，在纸上绘制物体的前视图。

在绘制过程中，需要保持比例和准确性，确保尺寸的准确性。

可以使用直尺和量角器来帮助绘制直线和角度。

步骤三：绘制俯视图根据物体的顶部和底部，在纸上绘制物体的俯视图。

同样，需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤四：绘制右视图根据物体的侧面，在纸上绘制物体的右视图。

同样需要保持比例和准确性来确保尺寸的准确性。

量角器可以帮助绘制角度和直线。

步骤五：标注尺寸在绘制完成三视图后，需要标注尺寸信息。

使用标尺和量角器来测量各个边和角度，并在图纸上标注相应的尺寸。

尺寸标注应该清晰可读，符合标准的工程图尺寸标注要求。

3. 三视图的优势和应用优势•全面展示：三视图能够全面展示物体的几何形状和细节，帮助观察者更好地理解物体的结构和特征。

•准确度：三视图绘制的过程需要保持准确度，尺寸和比例的准确性对于制造和设计来说非常重要。

•标注尺寸：三视图可以方便地标注物体的尺寸，以便后续制造和测量。

应用•工程图纸设计：三视图是工程图纸设计中常用的表达方式之一，广泛应用于机械、建筑、电子等工程领域。

三视图的画法概述在工程设计和制图中，三视图是一种常用的表达方法，用于表示物体的三个主要视图：前视图、俯视图和侧视图。

通过绘制这些视图，人们可以更清晰地了解物体的外观、形状和尺寸，从而方便进行设计、制造和交流。

本文将介绍三视图的画法，包括绘制工具、绘制步骤以及一些注意事项。

绘制工具在进行三视图的绘制之前，需要准备一些绘制工具，常用的有：1.铅笔：用于绘制草图和标记尺寸。

2.直尺：用于绘制直线和测量长度。

3.色铅笔或钢笔：用于突出显示不同部分或收缩部分。

4.画图纸：用于绘制三视图。

在选择绘图纸时，可以根据物体的尺寸和绘图要求来确定纸张的大小。

一般来说，较小的物体可以使用A4纸，而较大的物体可能需要使用较大的纸张。

绘制步骤下面是绘制三视图的一般步骤：步骤1：确定主视图首先，根据物体的特点和要求，选择一个视图作为主视图。

主视图通常是物体的最有代表性的视图，可以显示物体的主要特征和尺寸。

在确定主视图时，应考虑到物体的形状和使用目的。

步骤2：绘制前视图在纸上选择一个适当的位置，开始绘制前视图。

首先，使用直尺和铅笔绘制出物体的基本轮廓。

然后，根据主视图的尺寸，标记出物体的各个尺寸，并用直尺连接相应的标记点，以获得准确的尺寸。

步骤3：绘制俯视图在纸上选择一个合适的位置，开始绘制俯视图。

与绘制前视图类似，首先要使用直尺和铅笔绘制出物体的基本轮廓，然后根据前视图的尺寸标记出物体的各个尺寸。

步骤4：绘制侧视图在纸上选择一个适当的位置，开始绘制侧视图。

侧视图通常位于前视图和俯视图的中间，显示物体的侧面特征。

也要使用直尺和铅笔绘制出物体的基本轮廓，并根据前视图和俯视图的尺寸标记出物体的各个尺寸。

步骤5：完善细节在绘制三个基本视图之后，可以进一步添加和完善细节。

可以使用彩铅笔或钢笔来突出显示一些重要细节，或者使用不同的线型来表示特殊部分。

此外，还可以在视图之间添加尺寸注释，以便更清楚地表示物体的尺寸关系。

注意事项在进行三视图的绘制时，需要注意以下几点：1.保持准确性：绘制时要仔细测量尺寸，并将其准确地标记在绘图上。

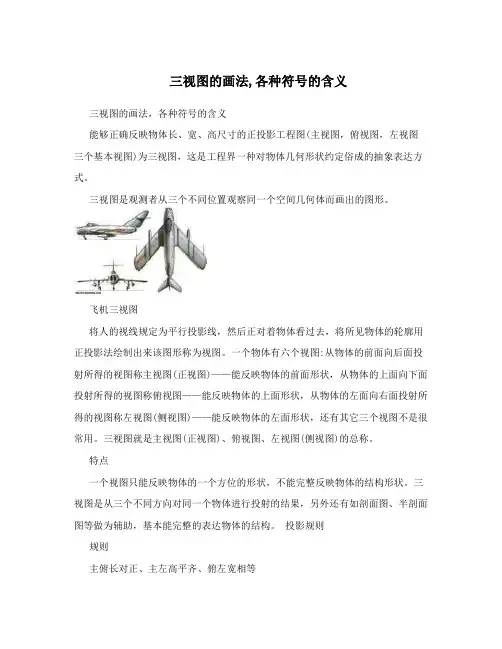

三视图的画法,各种符号的含义三视图的画法，各种符号的含义能够正确反映物体长、宽、高尺寸的正投影工程图(主视图，俯视图，左视图三个基本视图)为三视图，这是工程界一种对物体几何形状约定俗成的抽象表达方式。

三视图是观测者从三个不同位置观察同一个空间几何体而画出的图形。

飞机三视图将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图(正视图)——能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图——能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图(侧视图)——能反映物体的左面形状，还有其它三个视图不是很常用。

三视图就是主视图(正视图)、俯视图、左视图(侧视图)的总称。

特点一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。
