《外力作用下的振动》课件1
- 格式：ppt
- 大小：517.50 KB
- 文档页数：21
下载文档原格式
合集下载
新版人教版 11.5 外力作用下的振动(共17张PPT)学习PPT
B、防止共振时：应使驱动力的频率f与物体的固有
频率f0不同，而且相差越大越好
5s，则由凸起施与车的驱动力——冲击力的频率等于固有频率，车达到共振状态，颠簸最剧烈。
A. 振子A的振幅较大, 振动频率为f 固有频率：固有振动的频率f0
2、受迫振动：物体在外界驱动力作用下的振动
5s，汽车在一条起伏不平的路上行驶，路上各凸起处大约都相隔8m，汽车以多大速度行驶时，车身上下颠簸得最剧烈？
1、驱动力：维持受迫振动的周期性外力 物在体同的 一振铁动支周架期NM与上频焊率有由固振有动频物率体依本次身为性8质0H决z、定6的0，Hz与、振40幅H无z、关2。0Hz的四个钢片a、b、c、d。
物3、体振的动振系动统周受期到与的频阻率尼由越振大动，物振体幅本减身小性得质越决快定，的阻，尼与过振大幅时无，关系。统将不能发生振动。 将4、M实端际与的正自在由转振动动的一电定动是机阻接尼触振，动发现b钢片振幅最大，则电动机转速为_______r/min，a、b、c、d此时振动频率为_________。 1将、M阻端尼与振正动在：转振动幅的逐电渐动减机小接的触振，动发现b钢片振幅最大，则电动机转速为_______r/min，a、b、c、d此时振动频率为_________。 A、利用共振时：应使驱动力的频率f接近或等于振动物体的固有频率f0 振4、子实A际的的振自幅由较振大动, 振一动定频是率阻为尼f振动
思考：物体做受迫振动时，振动稳定后的频率 2f驱、=受f固迫时振，动振：幅物有体最在大外值界驱动力作用下的振动
5使s驱，动则力由的凸频起率施与物车体的的驱固动有力频—率—不冲同击，力而的且频相率差等越于大固越有好频。率，车达到共振状态，颠簸最剧烈。 汽在车同的 一车铁身支是架装NM在上弹焊簧有上固的有，频如率果依这次个为系8统0H的z、固6有0周Hz期、是401H. z、20Hz的四个钢片a、b、c、d。
频率f0不同，而且相差越大越好
5s，则由凸起施与车的驱动力——冲击力的频率等于固有频率，车达到共振状态，颠簸最剧烈。
A. 振子A的振幅较大, 振动频率为f 固有频率：固有振动的频率f0
2、受迫振动：物体在外界驱动力作用下的振动
5s，汽车在一条起伏不平的路上行驶，路上各凸起处大约都相隔8m，汽车以多大速度行驶时，车身上下颠簸得最剧烈？
1、驱动力：维持受迫振动的周期性外力 物在体同的 一振铁动支周架期NM与上频焊率有由固振有动频物率体依本次身为性8质0H决z、定6的0，Hz与、振40幅H无z、关2。0Hz的四个钢片a、b、c、d。
物3、体振的动振系动统周受期到与的频阻率尼由越振大动，物振体幅本减身小性得质越决快定，的阻，尼与过振大幅时无，关系。统将不能发生振动。 将4、M实端际与的正自在由转振动动的一电定动是机阻接尼触振，动发现b钢片振幅最大，则电动机转速为_______r/min，a、b、c、d此时振动频率为_________。 1将、M阻端尼与振正动在：转振动幅的逐电渐动减机小接的触振，动发现b钢片振幅最大，则电动机转速为_______r/min，a、b、c、d此时振动频率为_________。 A、利用共振时：应使驱动力的频率f接近或等于振动物体的固有频率f0 振4、子实A际的的振自幅由较振大动, 振一动定频是率阻为尼f振动
思考：物体做受迫振动时，振动稳定后的频率 2f驱、=受f固迫时振，动振：幅物有体最在大外值界驱动力作用下的振动
5使s驱，动则力由的凸频起率施与物车体的的驱固动有力频—率—不冲同击，力而的且频相率差等越于大固越有好频。率，车达到共振状态，颠簸最剧烈。 汽在车同的 一车铁身支是架装NM在上弹焊簧有上固的有，频如率果依这次个为系8统0H的z、固6有0周Hz期、是401H. z、20Hz的四个钢片a、b、c、d。
外力作用下的振动课件
外力方向
振动控制与利用
主动控制技术是指通过向系统提供反向振动来抵消原有振动的方法。这种技术需要使用传感器监测振动，然后计算机系统计算需要施加的反向振动，以完全抵消原有振动。主动控制技术能够有效地减小或消除有害振动，提高设备的稳定性和可靠性。
被动控制技术是指通过改变结构的振动特性来减小振动的技术。这种技术通常使用阻尼材料或结构来吸收或散射振动能量，从而达到减振的目的。被动控制技术具有成本低、易于实现等优点，因此在许多领域得到广泛应用。
为了减小机械设备的振动，需要进行减振设计。这包括改进设备结构、增加阻尼材料、优化设备安装等措施，以提高设备的稳定性和可靠性。
地震是建筑结构中最重要的振动源之一。地震产生的振动可能导致建筑结构的破坏和倒塌，因此建筑结构的抗震设计是至关重要的。
地震影响
风振也是建筑结构中常见的振动源。风力作用在建筑结构上产生的振动可能导致结构疲劳、损伤和舒适度问题。为了减小风振的影响，需要进行风洞试验和风振控制设计。
振动测试与实验
利用振动测试技术，对物体施加外力，通过测量和分析物体的振动响应，了解物体的动态特性和结构性能。
振动测试的基本原理
根据不同的分类标准，振动测试可分为多种类型，如按测试频率可分为低频、中频和高频测试；按测试对象可分为单点、多点和整体测试。
振动测试的分类
振动测试系统主要由激振器、传感器、信号调理器和数据采集与处理系统等组成，各部分相互协作完成振动测试。
风振影响
交通振动
交通工具如车辆、火车和飞机等产生的振动是环境工程中重要的振动源之一。交通振动可能导致地面塌陷、建筑物损伤和噪音污染等问题。
地震安全性评估
对于重要的建筑物和基础设施，需要进行地震安全性评估，以确保它们在地震中能够保持稳定和安全。评估内容包括地震危险性分析和结构抗震能力评估。
振动控制与利用
主动控制技术是指通过向系统提供反向振动来抵消原有振动的方法。这种技术需要使用传感器监测振动，然后计算机系统计算需要施加的反向振动，以完全抵消原有振动。主动控制技术能够有效地减小或消除有害振动，提高设备的稳定性和可靠性。
被动控制技术是指通过改变结构的振动特性来减小振动的技术。这种技术通常使用阻尼材料或结构来吸收或散射振动能量，从而达到减振的目的。被动控制技术具有成本低、易于实现等优点，因此在许多领域得到广泛应用。
为了减小机械设备的振动，需要进行减振设计。这包括改进设备结构、增加阻尼材料、优化设备安装等措施，以提高设备的稳定性和可靠性。
地震是建筑结构中最重要的振动源之一。地震产生的振动可能导致建筑结构的破坏和倒塌，因此建筑结构的抗震设计是至关重要的。
地震影响
风振也是建筑结构中常见的振动源。风力作用在建筑结构上产生的振动可能导致结构疲劳、损伤和舒适度问题。为了减小风振的影响，需要进行风洞试验和风振控制设计。
振动测试与实验
利用振动测试技术，对物体施加外力，通过测量和分析物体的振动响应，了解物体的动态特性和结构性能。
振动测试的基本原理
根据不同的分类标准，振动测试可分为多种类型，如按测试频率可分为低频、中频和高频测试；按测试对象可分为单点、多点和整体测试。
振动测试的分类
振动测试系统主要由激振器、传感器、信号调理器和数据采集与处理系统等组成，各部分相互协作完成振动测试。
风振影响
交通振动
交通工具如车辆、火车和飞机等产生的振动是环境工程中重要的振动源之一。交通振动可能导致地面塌陷、建筑物损伤和噪音污染等问题。
地震安全性评估
对于重要的建筑物和基础设施，需要进行地震安全性评估，以确保它们在地震中能够保持稳定和安全。评估内容包括地震危险性分析和结构抗震能力评估。

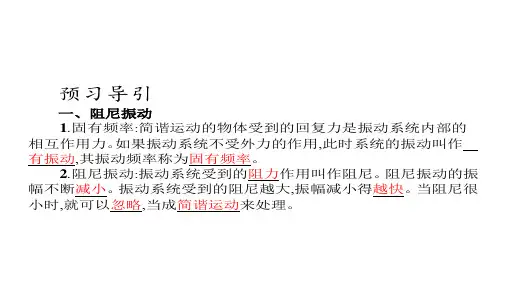

外力作用下的振动 课件
C.振子在 A 时刻的机械能等于 B 时刻的机械能
D.振子在 A 时刻的机械能大于 B 时刻的机械能
思路分析:解答本题时应注意以下两点:(1)振幅的大小反映弹簧
振子的能量大小;(2)振子的势能与振子的位移大小有关。
解析:由于弹簧振子做阻尼振动,所以 A 时刻的机械能大于 B 时
刻的机械能,选项 C 错误,D 正确;由于振子的势能与振子的位移有关,
近或等于桶里水的固有频率时,水桶里的水就会发生共振,所以水的
动荡越来越厉害,直到溅出来。为了避免发生这种现象,就要使驱动
力的频率和水桶里的水的固有频率相差较多。
可行的办法:改变行走
的快慢或停止走动片刻,或在桶里放些漂浮物,增大阻尼,使振动系统
克服阻力做功,消耗些能量,也可有效减小水的振动幅度。
典题例解
振动是振幅不断减小的振动,机械能不断减小,振幅不断减小,选项 A、
C 正确;简谐运动是指不受任何阻力的运动,能量守恒,振幅不变,它
是无阻尼振动,但不能理解为无阻尼振动都是简谐运动,选项 D 错误。
答案:ABC
2.(多选)如图所示,一根水平张紧的绳子上系着五个单摆,摆长从左
3
至右依次为 2 、l、2、l、2l,若让 D 摆先摆动起来,周期为 T,稳定
越好。
(2)实例:部队过桥时用便步;火车过桥时减速;轮船航行时,改变
航向或航速。目的都是使驱动力的频率远离物体的固有频率。
预习交流 2
一洗衣机在正常工作时非常平稳,当切断电源后,发现洗衣机先
是振动越来越剧烈,然后振动再逐渐减弱,对这一现象讨论解释为什
么。
答案:洗衣机正常工作时,波轮运转频率大于它的固有频率,当切
固有周期等于驱动力的周期,满足发生共振的条件,B 摆发生共振,振
D.振子在 A 时刻的机械能大于 B 时刻的机械能
思路分析:解答本题时应注意以下两点:(1)振幅的大小反映弹簧
振子的能量大小;(2)振子的势能与振子的位移大小有关。
解析:由于弹簧振子做阻尼振动,所以 A 时刻的机械能大于 B 时
刻的机械能,选项 C 错误,D 正确;由于振子的势能与振子的位移有关,
近或等于桶里水的固有频率时,水桶里的水就会发生共振,所以水的
动荡越来越厉害,直到溅出来。为了避免发生这种现象,就要使驱动
力的频率和水桶里的水的固有频率相差较多。
可行的办法:改变行走
的快慢或停止走动片刻,或在桶里放些漂浮物,增大阻尼,使振动系统
克服阻力做功,消耗些能量,也可有效减小水的振动幅度。
典题例解
振动是振幅不断减小的振动,机械能不断减小,振幅不断减小,选项 A、
C 正确;简谐运动是指不受任何阻力的运动,能量守恒,振幅不变,它
是无阻尼振动,但不能理解为无阻尼振动都是简谐运动,选项 D 错误。
答案:ABC
2.(多选)如图所示,一根水平张紧的绳子上系着五个单摆,摆长从左
3
至右依次为 2 、l、2、l、2l,若让 D 摆先摆动起来,周期为 T,稳定
越好。
(2)实例:部队过桥时用便步;火车过桥时减速;轮船航行时,改变
航向或航速。目的都是使驱动力的频率远离物体的固有频率。
预习交流 2
一洗衣机在正常工作时非常平稳,当切断电源后,发现洗衣机先
是振动越来越剧烈,然后振动再逐渐减弱,对这一现象讨论解释为什
么。
答案:洗衣机正常工作时,波轮运转频率大于它的固有频率,当切
固有周期等于驱动力的周期,满足发生共振的条件,B 摆发生共振,振
物体在外力作用下的振动 PPT课件 课件 人教课标版
•
46、在浩瀚的宇宙里，每天都只是一瞬，活在今天，忘掉昨天。
•
47、小事成就大事，细节成就完美。
•
48、凡真心尝试助人者，没有不帮到自己的。
•
49、人往往会这样，顺风顺水，人的智力就会下降一些；如果突遇挫折，智力就会应激增长。
•
50、想像力比知识更重要。不是无知，而是对无知的无知，才是知的死亡。
•
51、对于最有能力的领航人风浪总是格外的汹涌。
•
63、彩虹风雨后，成功细节中。
•
64、有些事你是绕不过去的，你现在逃避，你以后就会话十倍的精力去面对。
•
65、只要有信心，就能在信念中行走。
•
66、每天告诉自己一次，我真的很不错。
•
67、心中有理想 再累也快乐
•
68、发光并非太阳的专利，你也可以发光。
•
69、任何山都可以移动，只要把沙土一卡车一卡车运走即可。
19、就算生活让你再蛋疼，也要笑着学会忍。
•
20、当你能飞的时候就不要放弃飞。
•
21、所有欺骗中，自欺是最为严重的。
•
22、糊涂一点就会快乐一点。有的人有的事，想得太多会疼，想不通会头疼，想通了会心痛。
•
23、天行健君子以自强不息；地势坤君子以厚德载物。
•
24、态度决定高度，思路决定出路，细节关乎命运。
4、驱动力的频率等于振动系统的固有频率时， 受迫振动的振幅增大，这种现象叫做共振。
5、利用共振时，应使驱动力的频率接近或等于 振动系统的固有频率； 防止共振时，应使驱动力的频率与系统的固 有频率不同，而且相差越大越好．
课堂训练
1. 如图所示，是用来测量各种发动机转速的转速计 原理图。在同一铁支架NM上焊有固有频率依次 为80Hz、60Hz、40Hz、20Hz的四个钢片a、b 、c、d。将M端与正在转动的电动36机00接触，发现b 钢片振幅最大，则电动机转速为60_H_z_______r/min ，a、b、c、d此时振动频率为___________。
外力作用下的振动课件
• (2)自由振动
• 像弹簧振子和单摆那样，物体偏离平衡位置后，它们就在 自己的弹力或重力作用下振动起来，这种振动叫做自由振 动。
• ①自由振动不受外界的驱动力作用。
• ②自由振动的周期(频率)为系统的固有周期(频率)。
• 注意：物体的振动如按照能量是否存在损耗来分可分为阻 尼振动(减幅振动)和无阻尼振动(等幅振动)；如按照振动 的成因来分可分为自由振动或受迫振动。
• 【思维点悟】受迫振动的物体是在驱动力作用下的振动， 因此振动的频率(周期)是驱动力的频率(周期)，要与自由 振动的固有频率(周期)作出区别。
• 知识点3
共振
• (1)共振
• 受迫振动的物体其振动周期(或频率)取决于驱动力的周期， 并且当驱动力的周期(或频率)与物体的固有周期(或频率) 相等时，受迫振动的振幅最大，这种现象叫做共振。
• 【解析】M摆动时，m摆做受迫振动，稳定后，m摆振动 周期应等于驱动力的周期，即等于M摆的周期，故选项A 正确；当m摆长与M摆长相等时，两者的固有周期相等， 而M摆的固有周期就是使m做受迫振动的驱动力周期，可 见m摆处于共振状态，选项B正确；M摆长发生变化，就 是使m做受迫振动的驱动力周期发生变化，由于m的固有 周期不变。这样两个周期差别就发生了变化，因而m的振 幅也发生了变化，选项C错误；单摆振动的能量不仅与振 幅有关，还跟振动系统的质量有关。
• 如果M的质量比m的大得多，从M向m传递的能量有可能 使m的振幅大于M的振幅，选项D正确。综上所述，正确 答案是A、B、D项。
• 【思维点悟】在分析解答有关共振问题时，要抓住产生共 振的条件分析：驱动力的频率接近或等于固有频率时产生 共振，此时振动的振幅最大，还要注意从受力角度和能量 关系方面分析共振问题。
10091.5 外力作用下的振动 课件
3、受迫振动的振幅
1 ）f 驱 = f 固时, 振幅最大;
f驱与f固相差越大，受迫振动的振幅越小.
三、共振
1、定义 ：驱动力的频率接近物体的固 有频率时，受迫振动的振幅增大的现象 2、 共振曲线
A
受 迫 振 动 的 振 幅
共振曲线
f固
f驱
喷水鱼洗(大约出现于唐代)
摩擦盆的两耳, 由于振动, 盆壁鱼嘴处喷起水花 , 宛如盆底的鱼 在腾跃嬉戏.
2、图像：
思考与讨论
阻尼振动中，由于存在阻力，振幅不 断减小，故振动系统的机械能将不断减少， 那么，振动系统的周期和
振动周期与振幅无关，故阻尼振动中 周期和频率不变！
二、受迫振动
1、定义：物体在外界驱动力作用下的振动
2、受迫振动的频率
物体做受迫振动时，振动稳定后的频 率等于驱动力的频率，跟物体的固有频率 无关.
1、军队或火车过桥时要便步走或放慢速度 2、机器运转时为了防止共振要调节转速 3、在振动物体底座加防振垫
课堂练习
1、如图所示演示装置，一根张紧的水平绳上 挂着四个单摆，让b摆摆动，其余各摆也摆 动起来，可以发现（ A ） A、各摆摆动的周期均与b摆相同 B、a 摆摆动周期最短 C、c摆摆动周期最长 D、c摆振幅最大
人教版选修3-4
第十一章 机械振动
第五节 外力作用下的振动

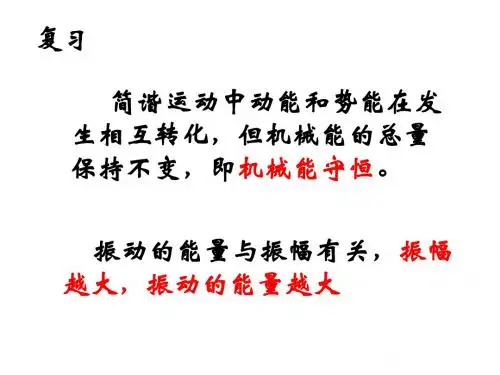

阻尼振动(damped vibration)
1、如果振动系统不受阻力的作用自由振动，此 时的振动叫做固有振动。相应的振动频率叫固有 频率(natural frequency)。 2、振动物体克服摩擦力或其它阻力的做了功，它自 身的机械能逐渐减少，振幅也随着减小，最终停下 来，这种振幅逐渐减小的振动叫做阻尼振动，也叫 减幅振动。 3、振幅减小的快慢跟所受的 阻尼有关，阻尼越大，振幅 减小得越快。 4、阻尼振动若在一段不太长 的时间内振幅没有明显的减 小，可认为是等幅振动—— 当作简谐运动。
物体在外力作用下的振动PPT课件 人教课标版
16 m/s 3
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
1、聪明的人有长的耳朵和短的舌头。 ——弗莱格 2、重复是学习之母。 ——狄慈根 3、当你还不能对自己说今天学到了什么东西时，你就不要去睡觉。 ——利希顿堡 4、人天天都学到一点东西，而往往所学到的是发现昨日学到的是错的。 ——B.V 5、学到很多东西的诀窍，就是一下子不要学很多。 ——洛 克 6、学问是异常珍贵的东西，从任何源泉吸收都不可耻。 ——阿卜· 日· 法拉兹 7、学习是劳动，是充满思想的劳动。 ——乌申斯基 8、聪明出于勤奋，天才在于积累 －－华罗庚 9、好学而不勤问非真好学者。 10、书山有路勤为径，学海无涯苦作舟。 11、人的大脑和肢体一样，多用则灵，不用则废 －茅以升 12、你想成为幸福的人吗？但愿你首先学会吃得起苦 －－屠格涅夫 13、成功＝艰苦劳动＋正确方法＋少说空话 －－爱因斯坦 14、不经历风雨，怎能见彩虹 －《真心英雄》 15、只有登上山顶，才能看到那边的风光。 16只会幻想而不行动的人，永远也体会不到收获果实时的喜悦。 17、勤奋是你生命的密码，能译出你一部壮丽的史诗。 1 8．成功，往往住在失败的隔壁！ 1 9 生命不是要超越别人，而是要超越自己． 2 0．命运是那些懦弱和认命的人发明的！ ２1．人生最大的喜悦是每个人都说你做不到，你却完成它了！ ２2．世界上大部分的事情，都是觉得不太舒服的人做出来的． ２3．昨天是失效的支票，明天是未兑现的支票，今天才是现金． ２4．一直割舍不下一件事，永远成不了! ２5．扫地，要连心地一起扫！ ２6．不为模糊不清的未来担忧，只为清清楚楚的现在努力． ２7．当你停止尝试时，就是失败的时候． ２8．心灵激情不在，就可能被打败． ２9．凡事不要说＂我不会＂或＂不可能＂，因为你根本还没有去做！ ３0．成功不是靠梦想和希望，而是靠努力和实践． ３1．只有在天空最暗的时候，才可以看到天上的星星． ３2．上帝说：你要什么便取什么，但是要付出相当的代价． ３3．现在站在什么地方不重要，重要的是你往什么方向移动。 ３4．宁可辛苦一阵子，不要苦一辈子． ３5．为成功找方法，不为失败找借口． ３6．不断反思自己的弱点，是让自己获得更好成功的优良习惯。 ３7．垃圾桶哲学：别人不要做的事，我拣来做！ ３8．不一定要做最大的，但要做最好的． ３9．死的方式由上帝决定，活的方式由自己决定！ ４0．成功是动词，不是名词！ 20、不要只会吃奶，要学会吃干粮，尤其是粗茶淡饭。
外力作用下的振动 课件
4．共振 (1)条件：驱动力频率 等于 系统的固有频率。 (2)特征：共振时受迫振动的 振幅 最大。 (3)共振曲线：如图所示。
5．共振的应用与防止 (1)共振的应用： ①采用方法：在应用共振时，驱动力频率接近或等于振 动系统的 固有频率 。 ②实例：转速计、 共振筛 。
(2)共振的防止： ①采用方法：在防止共振时，驱动力频率与系统的 固有 频率相差越大越好。 ②实例：部队过桥时用 便步 ；火车过桥时减速；轮船 航行时，改变航向或航速。目的都是使驱动力的频率远离 物体的固有频率。 [关键一点] 驱动力的频率越接近固有频率，振幅越大， 二者相等时振幅最大。
的以及转化的快慢。
[解析] 单摆在振动过程中，因不断克服空气阻力做 功，使机械能逐渐转化为内能，选项A和D对；虽然单摆总 的机械能在逐渐减小，但在振动过程中动能和势能仍不断 地相互转化，动能转化为势能时，动能逐渐减小，势能逐 渐增大，而势能转化为动能时，势能逐渐减小，动能逐渐 增大，所以不能断言后一时刻的动能(或势能)一定小于前一 时刻的动能(或势能)，(1)固有振动：不受外力作用的振动。 (2)固有频率：固有振动的频率。

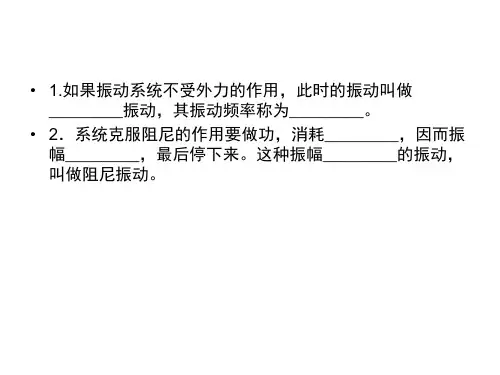

2．阻尼振动 (1)阻力作用下的振动：当振动系统受到阻力的作用 时，振动受到了 阻尼 ，系统克服 阻尼 的作用要做功，消 耗机械能，因而 振幅 减小，最后停下来。 (2)阻尼振动： 振幅 逐渐减小的振动。振动系统受到 的 阻尼 越大，振幅 减小得越快，阻尼振动的图象如图11 －5－1所示 ，振幅越来越小，最后停止振动。
现实生活中的振动几乎都是阻尼振动，原因就是 在振动中始终受到空气阻力的作用，系统克服阻力做 功，机械能不再守恒，像挂钟不上发条，钟摆就会停 下来。简谐运动是不受阻力的运动，不损失机械能， 这是一种理想模型。下面就两种运动对比一下：
物体在外力作用下的振动(教学课件2019)
二、受迫振动
1、驱动力： 作用在振动系统上的周期性外力
2、受迫振动： 系统在驱动力作用下的振动
3、受迫振动的特点：演示 受迫振动的频率总等于驱动力的频率，
与系统的固有频率无关。
