CWLB-35-630A穿墙套管

35KV穿墙套管1. 产品标准：本产品性能符合GB4019-88标准。

2. 用途：本系列套管为环氧树脂APG工艺压力凝胶成型结构，它适用于额定电压为35KV及以下成套设备中，作为绝缘隔离和联接过度用。

3. 结构简介：套管耐污及潮湿，无需特别维护，只需定期地清楚表面污物。

安装时，母排从中穿过。

使用条件1.海拔高度不超过1000M2.周围气温+40℃~5℃;3.当空气温度+20℃时，相对湿度布超过85%4. 无严重影响触头盒绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀介质的场所。

产品规格1. 额定电压：0、35KV;2. 最高电压：40.5KV；3. 应能承受工频耐压（有效值）42KV、95KV、5min；雷电冲击耐压电压（峰值）：75KV、185KV（注：95KV/185KV为35KV套管试验值）套管外形180x110-194套管欧式穿墙套管套管100X145X218 套管128-100X100-246 套管140X200-197 套管140X200X230 套管152X152X260 套管210-125X125-233陶瓷穿墙套管型号额定电压 KV 额定电流ACB、CLB户内铜、铝排穿墙套管35 200、400、600、1000CWB、CWLB户外铜、铝排穿墙套管35 1500、2000、3000、3150产品性能1.瓷瓶：采用世界知名号称陶瓷之都“景德镇”所烧出的陶瓷。

2.穿墙套管又叫做穿墙管，防水套管，墙体预埋管，防水套管分为刚性防水套管和柔性防水套管。

两者主要是使用的地方不一样，柔性防水套管主要用在人防墙，水池等要求很高的地方，刚性防水套管一般用在地下室等管道需穿管道地位置。

3.柔性穿墙防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件，一般生产企业是根据建筑科学研究院研制设计的S312、02S404标准图集制造的。

柔性穿墙防水套管穿墙处之墙壁，如遇非混凝土时应改用混凝土墙壁，而且必须将套管一次凝固于墙内；柔性穿墙防水套管施广泛用于建筑、化工、钢铁、自来水、污水处理等单位。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔35KV户外隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，表面有抗氧化能力，加强零件的抗锈蚀能力，一体锁扣装置、安全可靠本文将会介绍关于民熔隔离开关的学习手册，感觉这篇文章对你有帮助的话，可以关注下小编民熔35KV户外隔离开关GW4-35/630A系列轻操作力矩免维护型户外交流高压隔离开关是用于铁路自闭、贯通供电远动系统及铁道站场供电系统的新一代户外型产品，配用CX-1型电动机构可以方便地与远动系统接口，实现遥控、遥信、遥测。

隔离开关GW4-35系列轻操作力矩型免维护户外交流高压隔离开关依据GB1985-89《交流高压隔离开关和接地开关》和电气化铁路的具体要求制造。

用于频率为50HZ、10kV供电网中，供高压线路在有电压无负载情况下进行换接，以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用。

也可用于分、合很小的电容电流和电感电流。

二、民熔35KV户外隔离开关使用环境条件3.1 海拔高度不超过3000m;3.2 环境温度—30℃～ 40℃;3.3 风速不大于35m／s；3.4 地震烈度不超过8度;3.5 覆冰厚度不大于lOmm;3.6 适用于无严重烟灰、易燃物质、爆炸危险化学腐蚀及剧烈振动的场所;3.7 适用Ⅲ级及以下污秽地区(如用户有特殊要求，可特殊设计;3.8 不适用于非水平安装场所。

三、民熔35KV户外隔离开关特点1. 隔离开关结构和产品耐腐蚀方面作了重大改进。

2. 隔离开关配用CS11-1手动机构，可就地操作；配用CX-1型电动机构既可电动也可手动，能进就地和远方操作，实观遥控。

3. 隔离开关操作力矩长期恒定在1.1kg· m范围内。

4. 使用环境为-40℃至 40℃在寒冬地带和高温地区。

20kV-35kV交流穿墙套管通用技术规范本规范对应的专用技术规范目录穿墙套管采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。

2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3、项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：①改动通用部分条款及专用部分固化的参数；②项目单位要求值超出标准技术参数值；③需要修正污秽、温度、海拔等条件。

经标书审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4、对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写“表10 技术偏差表”外，必要时应提供相应试验报告。

目录1 总则 (1)1.1 一般规定 (1)1.2 投标人应提供的资质文件 (1)1.3 工作范围和进度要求 (1)1.4 对设计图纸、说明书和试验报告的要求 (1)1.5 标准和规范 (4)1.6 投标时必须提供的技术数据和信息 (4)1.7 备品备件 (4)1.8 专用工具和仪器仪表 (4)1.9 安装、调试、试运行和验收 (5)2 性能要求 (5)2.1外观工艺要求 (5)2.2 结构要求 (5)2.3 安装要求 (5)2.4 铭牌要求 (5)2.5 设备防腐 (5)2.6 附件 (5)2.7 其他 (5)3 试验 (6)3.1 型式试验（含特殊试验及其他试验） (6)3.2 例行及现场试验 (6)4 技术服务、工厂检验和监造 (6)4.1 技术服务 (6)4.2 工厂检验和监造 (6)5 一次、二次及土建接口要求（适用新建工程） (6)5.1 电气一次接口 (6)5.2 电气二次接口 (6)5.3 土建接口 (7)1 总则1.1 一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

三相四线630a密集封闭母线替代电缆的规格1.三相四线630A密集封闭母线采用铝合金外壳和铜导电棒制成。

The three-phase four-wire 630A compact enclosed busbar is made of aluminum alloy shell and copper conductive rod.2.电缆敷设需要大量的人工和材料，而母线安装简便，成本更低。

Cable laying requires a large amount of manual labor and materials, while busbar installation is simple and cost-effective.3.密集封闭母线具有良好的防护性能，能够在恶劣环境下稳定运行。

The compact enclosed busbar has good protective performance and can operate stably in harsh environments.4.母线具有较大的导电能力，能够满足大功率负载的需求。

The busbar has a large conduction capacity and can meetthe demand for high-power loads.5.采用密集封闭母线可以减少线路阻抗，提高系统的电能传输效率。

Using compact enclosed busbar can reduce line impedance and improve the electrical energy transmission efficiency of the system.6.母线具有较长的使用寿命，能够减少维护和更换成本。

The busbar has a long service life, which can reduce maintenance and replacement costs.7.密集封闭母线具有较小的占地面积，能够节省宝贵的场地空间。

高压穿墙套管型号说明
CWLB-10、CWLB-35、CWLB-20、CWCD-20高压穿墙套管，型号说明：C——户内铜导体穿墙套管；
CL——户内铝导体穿墙套管；
CWL——户外-户内铝导体穿墙套管；
CB——户内圆导杆穿墙瓷套管；
CWB——户外-户内圆导杆穿墙瓷套管；
B——抗弯破坏负荷等级，7.5kN。

CLB——户内铝导体穿墙套管（加强型）
CWLB——户外-户外铝导体穿墙套管（加强型）
CW——户外-户内铜导体穿墙套管
CWWL——户外-户内耐污型铝导体穿墙套管
CWW——户外-户内耐污型铜导体穿墙套管
CM——户内母线穿墙套管
CMW——户外母线穿墙套管
CMWW——户外-户内耐污型铜导体穿墙套管
字母后数字为设计顺序号。

对带导体套管，短横后分数：分子为套管额定电压千伏数；Q表示大爬距；分母为套管额定电流安培数；第二个短横后数字为污秽等级号；第三个短横后字母G 表示高原型。

对母线式套管，字母后第一个短横后数字为额定电压千伏数；第二个短横后数字为套管瓷套内径直径毫米数；第三个短横后数字为污秽等级号。

例：型号CWWL-35/630-3
系35kV电压、630A电流、户外-户内耐污型铝导体穿墙套管，适用于3级污区。

例：型号CWWL-35/630-1-G
系35kV电压、630A电流、户外-户内高原耐污型铝导体穿墙套管，适用于1级污区。

例：型号CWWB-35Q/630
系35kV电压、630A电流、大爬距铜导体穿墙套管。

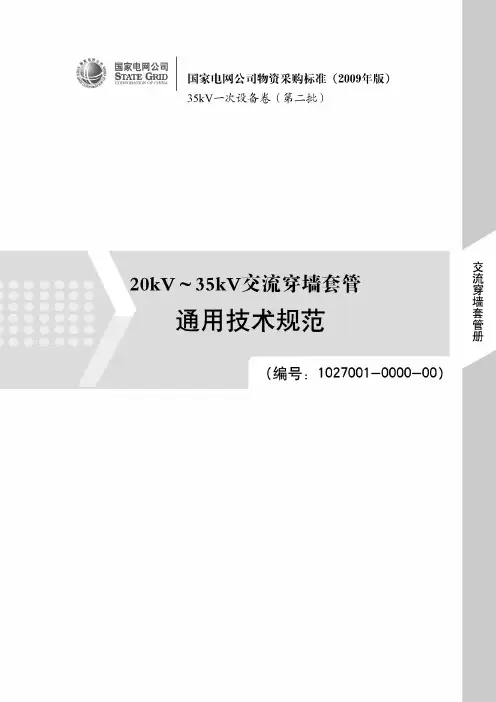

20kV～35kV交流穿墙套管通用技术规范国家电网公司物资采购标准（2009年版）35kV一次设备卷（第二批）交流穿墙套管册本规范对应的专用技术规范目录20kV～35kV交流穿墙套管通用技术规范20kV～35kV交流穿墙套管采购标准技术规范使用说明1. 本标准技术规范分为通用部分和专用部分。

2. 项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。

3. 项目单位应按实际要求填写“项目需求部分”。

如确实需要改动以下部分，项目单位应填写专用部分表8项目单位技术差异表并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：1）改动通用部分条款及专用部分固化的参数；2）项目单位要求值超出标准技术参数值；3）需要修正污秽、温度、海拔、覆冰厚度、耐地震能力等条件。

经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。

4. 对扩建工程，项目单位应在专用部分提出与原工程相适应的电气及土建的接口要求。

5. 技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。

6. 投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。

填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。

投标人填写技术参数和性能要求响应表时，如有偏差除填写表10技术偏差表外，必要时应提供相应试验报告。

国家电网公司物资采购标准（2009年版）35kV一次设备卷（第二批）交流穿墙套管册目次20kV～35kV交流穿墙套管采购标准技术规范使用说明 ·······························································1 总则 ····························································································································1.1 一般规定 ···················································································································1.2 投标人应提供的资质文件 ·································································································1.3 工作范围和进度要求 ······································································································1.4 对设计图纸、说明书和试验报告的要求··················································································1.5 标准和规范·················································································································1.6 投标时必须提供的技术数据和信息·······················································································1.7 备品备件 ···················································································································1.8 专用工具和仪器仪表 ······································································································1.9 安装、调试、试运行和验收 ······························································································2 性能要求 ······················································································································2.1 外观工艺要求 ··············································································································2.2 结构要求 ···················································································································2.3 安装要求 ···················································································································2.4 铭牌要求 ···················································································································2.5 设备防腐 ···················································································································2.6 附件 ························································································································2.7 其他 ························································································································3 试验 ····························································································································3.1 型式试验（含特殊试验及其他试验） ····················································································3.2 例行及现场试验 ···········································································································4 技术服务、工厂检验和监造······························································································4.1 技术服务 ···················································································································4.2 工厂检验和监造 ···········································································································5 一次、二次及土建接口要求（适用新建工程）······································································5.1 电气一次接口 ··············································································································5.2 电气二次接口 ··············································································································5.3 土建接口 ···················································································································20kV～35kV交流穿墙套管通用技术规范1总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

一、10KV高压陶瓷穿墙套管《CB-10KV／1000A》按装使用说明书技术参数10KV高压陶瓷穿墙套管《CB-10KV／1000A》称可在工作电流范围内进行频繁的操作或多次开断短路电流;机械寿命可高达30,000次，满容量短路电流开断次数可达50次。
