无定向导线测量实验

无定向角导线在导线测量中的应用摘要：本文主要论述在控制点不能通视（无定向条件）的情况下导线测量计算问题，并以工程实例进行说明。

前言：现在城市建设飞速发展，尤其象上海这样的国际化大都市，高楼大厦向雨后春笋一样冒出，这可能使的原有的控制点变的不再通视，这样就没有了推算各导线边方位角所必须的定向角，无法进行导线计算。

本论文就是介绍一种当两控制点无法通视时的计算方法。

1 、单一无定向角导线的闭合条件单一无定向角导线的实质就是，两端均未观测定向角的单一附和导线，如图1对于有 n-1 个待定点的单一无定向角导线，其必要观测值为 2 （ n-1 ）个，而观测值为 n+(n-1) 个，即 n 条边和 n-1 个导线角，故多余观测的个数为 n+(n-1)-2(n-1)=1 个。

由于未测定向角，故这个多余观测条件为长度闭合条件。

2 、计算思路单一无定向角导线两端的定向角没有观测，但推算各导线边方位角却需要至少知道一个定向角，这是单一无定向角导线平差计算的困难所在。

解决的途径是：将第一条导线的方位角进行假设，以假设方位角作为起始坐标方位角，利用该起始方位角和各导线角观测值计算所有导线边的方位角推算值，进而再利用导线边的观测值计算终点的坐标。

由于起始边的定向不正确（假设的）和导线角与导线边观测误差的影响，将导致终点的计算点位与实际点位不相符合，为消除这个矛盾，可采用导线固定边（如上图中 AB 边）的已知长度和已知方位角分别作为导线的尺度标准和定向标准对导线进行缩放和旋转，从而使终点的计算点位与实际点位相符，以达到单一无定向角导线平差的目的。

3 、无定向角导线近似平差的计算公式如图 1 所示， A 、 B 为已知点，其坐标为 xA 、 Ya ， xB 、 yB ，固定边 AB 的边长和方位角为 DAB 和αAB ；导线角、导线边的观测值和平差值分别为βi 、 Di 和β´i 、D´i ；待定导线点坐标的计算值和平差值分别为xi 、 yi 和xi´ 、yi´ 。

无定向导线测量在特殊井巷工程中的应用本文主要介绍了无定向导线在矿山测量中的应用及工程实例。

标签：无定向导线案例解算精度分析1概述导线测量布设灵活，推进快，受地形限制小，边长精度分布均匀。

在煤矿井巷工程中由于施工面狭窄，并且巷道只能前后通视，控制测量形式比较单一，大多采用导线测量方式。

在煤矿生产过程中，由于开采和地压及人为破坏，使设在巷道上的一些测量控制点损坏失去效能，这不仅给测量工作带来许多困难，而且直接影响矿井安全生产。

在特殊情况下，对于一些应急工程，应用井下无定向导线测量，就可以利用尚存的导线点恢复该段导线，满足生产需要。

此方法是把两已知控制点（互不通视）看作是定向时两垂球线连接点，在两控制点间按所设计的精度进行相应等级的导线联测，并用两井几何定向的井下连接导线解算方法进行计算。

以此根据已知的控制点的坐标解算出其他导线点的坐标。

2测量方法及解算步骤2.1测量方法把两个互不通视的控制点看作是两井几何定向时的两个垂球线连接点，如图1中的A、B点，因此可应用两井定向中井下连接导线测量的方法进行测量。

2.2解算步骤2.2.1实际假定方位角及距离的计算计算两已知控制点连线的实际方位角和两点间实际距离，即算出αAB、SAB。

tanαAB=（yB-yA）/（xB-xA ）（1）SAB2= （yB-yA）2+（xB-xA）2 （2）计算两已知控制点间的假定方位角及距离，即计算α′AB、S′AB。

首先确定假定坐标系统，一般为了计算方便起见，假定A为坐标原点，A1为X′轴方向，即X′A=0，Y′A=0，α′A1=0。

按上述假定坐标系统经控制点A、B之间的连接导线计算出控制点B点的假定坐标（X′B，Y′B），然后计算控制点A、B的假定方位角及距离：tgα′A B=（y′B-y′A）/（x′B-x′A ）（3）S′AB2= （x′B）2+（y′B）2 （4）2.2.2测量和计算正确性的第一个检核上述两项计算出的A、B两点间的距离理论上应满足：S′AB=SAB。

导线测量实验实训报告导线测量是电工学中的重要实验之一，通过该实验可以测量导线的电阻、电导率等电性能参数，为电路设计和故障诊断提供依据。

本文将详细介绍导线测量实验的目的、原理、实验步骤和结果分析。

一、实验目的导线测量实验的主要目的是通过测量导线的电阻，验证导线电阻与导线长度、导线材料及温度的关系，并掌握导线测量的基本方法。

二、实验原理导线的电阻与导线的长度、导线材料及导线的温度有关。

根据欧姆定律，导线的电阻R与导线的长度L成正比，与导线的横截面积A 成反比，与导线材料的电阻率ρ有关。

即R = ρL/A。

在一定温度范围内，导线的电阻与温度T成正比，即R = R0(1 + α(T - T0))，其中R0为参考温度T0下的电阻。

三、实验步骤1. 准备工作：准备好导线、万用表、电源等实验器材。

2. 连接电路：将导线连接到电源的正负极，并通过导线连接到万用表上。

3. 测量电阻：将导线长度固定为一定值，调节电源的电压使电流保持在一定范围内，使用万用表测量电阻。

4. 改变导线长度：依次改变导线的长度，重复步骤3，记录测得的电阻值。

5. 记录数据：将测得的电阻值和对应的导线长度记录下来，并计算导线的电阻率。

6. 温度修正：根据测得的电阻值和参考温度下的电阻值，进行温度修正计算。

四、结果分析根据实验数据计算得到的导线电阻与导线长度的关系为：R = ρL/A。

通过绘制导线电阻与导线长度的曲线，可以得到导线电阻与长度的线性关系。

根据实验数据计算得到的导线电阻率与导线材料的关系为：ρ = (R/A)L。

在实验中，我们可以选取不同材料的导线进行测量，比较不同材料的导线电阻率，验证导线材料对电阻率的影响。

此外，还可以测量不同温度下导线的电阻值，观察电阻与温度的关系，进一步验证导线电阻与温度的关联性。

通过导线测量实验，我们可以了解导线电阻与长度、材料及温度的关系，并掌握导线测量的基本方法。

这对于电路设计、电器故障诊断等方面都具有重要的意义。

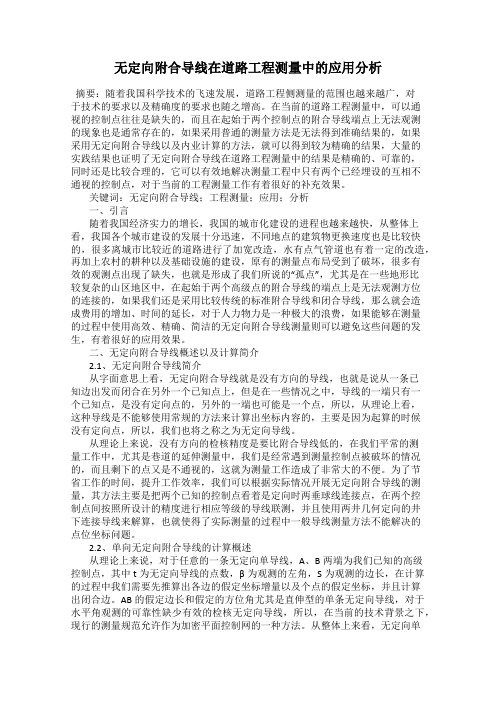

无定向附合导线在道路工程测量中的应用分析摘要：随着我国科学技术的飞速发展，道路工程侧测量的范围也越来越广，对于技术的要求以及精确度的要求也随之增高。
