桩基础的施工PPT课件

设置排水沟； （2）放桩的基准线，定桩位，设置水准点； （3）接通现场水、电管线，准备好施工机具，
桩的质量检验 ； （4）进行打桩试验， ≮2根，检验工艺、设备
是否符合要求 ； （5）确定打桩顺序
.
打桩顺序：
一般分为：逐排打、自边缘向中央打、自中 央向边缘打、间隔跳打和分段打等 。可以避 免 入土深度不一，导致不均匀沉降；难打易 碎；邻桩移位倾斜。
适用范围：适用打各种桩，最适宜于套管打 桩和灌注砼桩；
优缺点：结构简单，落距小，不易损坏桩头； 打桩速度及冲击力较落锤大，效率高；
双动气锤：利用蒸汽或压缩空气的压力将锤 上举及下冲，增加夯击能量，100～200次/分；
适用范围：适宜打各种桩，可用于打斜桩， 使用压缩空气，可打地下桩，也可拔桩；
如图2.2示。
承台（承台梁）如图2.1
二. 分类: 按受力状态分： 端承桩，摩擦桩 按桩的施工方法分： 预制桩，灌注桩 按材料分： 钢（管，板）桩，砼、木、石灰、钢筋 混凝土、砂桩等
.
按设备分： 锤击法，压入法、振入法、水冲法、 旋入法、人工挖土法；
按截面分： 圆、方、多角、空心、板桩等。
.
back
.
.
.
.
柴油锤：利用燃油爆炸，推动活塞，引起桩 头跳动打击桩头；
适用范围：最适宜打钢板桩、木桩，在软弱地 基打12m以下的砼桩，适于中型桩；锤重 0.12～6.0t ，40～80次/分；
优缺点：移动便利，打桩快，燃料消耗少， 但桩架高度低，遇软土或硬土不宜使用，噪 音大、污染。如图2.3、2.4所示。
适用范围：适宜在打桩及细长尺寸的砼桩， 在一般土层及黏土和含有砾石的土层中均有 用； 原理：用人力或卷扬机拉起悬桩锤，落下， 利用锤重夯击桩顶，使桩入土； 优缺点：构造简单，使用方便，冲击力大， 能随意调节落距，但锤击速度慢，效率低， 桩损大。锤重0.5～1.5t ；
.
单动汽锤：利用蒸汽或压缩空气的压力将锤 头上举，然后自由下落冲击桩顶。
桩锤应根据地质条件、桩的类型、桩的长度、 桩身结构强度、桩群密集程度以及施工条件 等因素来确定，其中地质条件的影响最大。
一般当桩锤重大于桩重的1.5～2倍时，沉桩 效果较好。
.
go
图2.2单动汽锤工作原理 . 双动汽锤工作原理 back
图2.3 导杆式柴油锤工作原理图
.
.
back
.
（2）桩架： 组成： 底盘、导向杆、斜撑、滑轮组、动力设备 功能： 沉桩导向、吊锤、吊桩、吊射水管、配重加 压和水管等 分类： 木桩架、滚筒式桩架、多功能桩架、履带式 桩架、步履式桩架等。 如图2.5、2.6
距顶0.29L（L＝11～16m）； 两点吊------距顶、距尖0.207L；
.
（4）堆放应按规格、桩号分层重叠，最先打的 桩放在最上面，支撑点在吊点处，各层垫木 应在同一垂线上，重叠层数不得超过四层
.
back
预制桩的施工
一. 沉桩方法 锤击法：以桩锤的冲击力将桩打入软土；
静力压桩法：80～120t压桩机，适软弱土层；

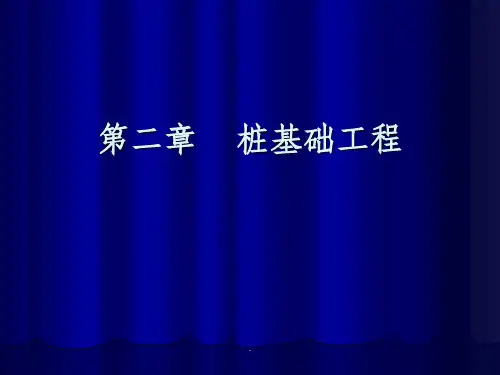

第二章 桩基础工程
.
第二章 桩基础工程
第一节 第二节 第三节 第四节
概述 预制桩施工 灌注桩施工 地下连续墙施工
.
第一节 概述
深基础工程 桩基础的组成与种类
.
back
深基础工程
深基础：埋深大于4m 主要有：
桩基础 墩基础 地下连续墙 沉井基础 沉箱基础等
.
back
桩基础的组成及分类

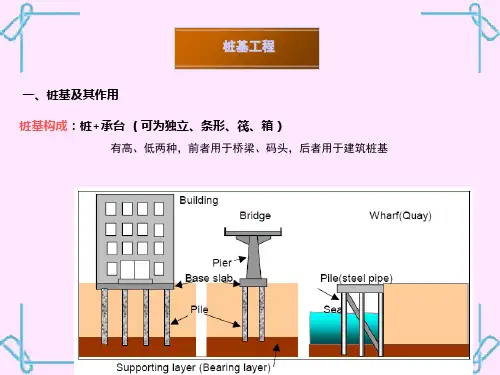

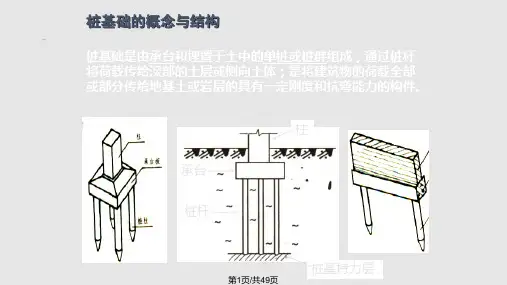

一. 组成： 若干根桩
. 养护
堆放
浇砼胎模 浇砼
施工要点： 1.较长的桩在施工现场预制。所用混凝土强度
等级不宜低于C30；
2. 主筋连接宜采用对焊；主筋接头配置在同一 截面内的数量，当采用闪光对焊和电弧焊时， 不超过50％，同一根钢筋焊接点距离不小于 30d或500mm ；
3. 叠制≯4层，上下隔离，下层达30％设计强 度再上层；
振动法：以振动桩机带桩振动，减少土与桩间 摩阻力，沉拔快，适砂土。
水冲法：射水沉桩，高压射水（桩侧或桩内） 冲孔下沉，留1～2m打入或振入。适于坚硬 土、砂石层。
.
back
二.锤击沉桩的施工 1.打桩设备
主要包括：桩架、桩锤和动力装置 （1）桩锤：是钢筋混凝土制桩设备的重要部分，
应根据桩的类型和土层类型分类选择。 落锤：
4.混凝土由顶至尖连续浇筑，注意养护与保护， 不得留设施工缝 ；
.
5. 预应力管桩离心成型，直径400～500，壁厚 80～100，节长8～10m，C60。
二. 起吊，运输和堆放 1. 起吊移位――≮70％设计强度
运输、起吊就位――≮100％设计强度 2. 桩的运输可采用平板运输，运输时的支点应L (L=5~10m)，
.
图2.5 履带式 桩架
图2.6 多功能 桩架
.
桩架的选择： 应考虑桩锤类型、桩的长度和施工现场的条 件等因素。 桩架的高度 = 桩长＋桩锤高度＋滑轮组高＋ 起锤移位高度＋安全工作间隙 （3）动力装置的选择 动力装置的选择应根据桩锤的类型来确定。
.
2.打桩施工 准备工作： （1）清除地上、地下障碍物，平整、压实场地，
振动桩锤：利用偏心轮引起的激振，通过刚 性连接，从桩帽传到桩上。
适用范围：适宜于打钢板桩，钢管桩，长度 在15m以内的打入式灌注桩；适用于亚粘土
.
松散砂土、黄土或软土，不宜用于岩石、砾石 和密实的粘性土地基。
液压锤：无噪、无污、频率高，复杂、价高。 油气二压施力，贯入度大。
桩锤选择： （宜重锤低击）
注意： 当桩中心距＜4倍桩径时，可自中间向四周环
绕或放射打、由中心向两侧对称打、分段 对称打； 当桩中心距≥4倍桩径时，按施工方便；
当桩的规格不同时，先大后小，先长后短；
当桩尖设计标高不同时，先深后浅。
.
施工工艺： 设置标尺→桩架就位→吊桩就位→扣桩帽、落 锤、脱吊钩→低锤轻打→正式打（接桩，送 桩，截桩，静、动载试验，承台施工等）
.
back
第二节 预制桩施工
预制桩的制作、运输和堆放 预制桩的施工
.
back
预制桩的制作、运输和堆放
以钢筋混凝土预制方桩为例：
工艺：制作
起吊
搬运
沉桩
一.制作
采用叠浇法
要求：保证强度、平直、标准；
工艺：现场布置
地基处理
支模
扎筋安吊环
养护到30%拆模 邻桩扎筋、浇砼
涂刷隔离剂 支上层模
重复生产上层
