激光测距仪操作说明书一．激光测距仪硬件介绍HUDLCD显示器RS232数据串口扳机LCD显示器二．测距仪的技术指标a)罗盘(抗磁性传感器，Post-Fluxgate 技术)i."0.5 º 精确度b)磁倾仪i."0.1 º 倾斜精度ii."40 º 倾斜范围c)测距i.精度–测８５米外的白目标精度为０.１米ii.最大距离–１８５０米(反射目标)iii.最小距离–３米iv.高压输电线１７５米v.杆状标志４００米vi.树（无叶）４００米vii.建筑物，树（有叶）８００米三．激光测距仪的基本操作3．1 如何校对激光测距仪●开启电源●按“MENU” 健●用>?键来进行功能选择●选择“COMP” 并按下“Enter” 键●选择“CAL” 并按下“Enter” 键●LCD显示窗显示“Initializing Please Wait!” &“Rotate Unit for Calibration” 信息●以射击的姿势扣住扳机. LCD显示窗显示“Data PointCount” 信息●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●慢慢转动Contour枪1-2圈. 每圈用45-60秒钟完成●在转动中，慢慢地从上到下，从左到右移动(±40º的范围)●虽着 Contour 的移动, 你将看到数据点(Data PointCount) 在增加。

当其值增加到275时，罗盘校对操作就完成了。

松开板机，系统恢复原来的设置●每次系统上电都必须要重复以上操做3.2 开机自检自检信息：仪器开机后将进行自检，自检信息将显示在LCD 显示屏上:Selft TestControur XLRic当自检信息结束后回到以前的测量界面时，说明自检成功，否则会出现以下错误信息:End Of Self Test*** Fall3.3 标准测量模式下的测量标准模式是仪器在开机后默认的模式，在这种模式下，仪器将显示所测目标的距离、方位和倾斜值。

激光测距仪操作指南说明书引言：本操作指南旨在提供关于激光测距仪的详细操作步骤和技巧，以便用户能够正确、高效地使用该设备。

请在使用前仔细阅读本操作指南，并按照指示进行操作。

正确使用激光测距仪将为您的测量工作带来便利和准确性。

1. 设备概述激光测距仪是一种利用激光技术进行距离测量的仪器。

它通过发射一束激光并接收其反射信号来计算出被测物体与测量仪之间的距离。

激光测距仪广泛应用于建筑、土木工程、测绘等领域。

2. 准备工作在进行测量之前，您需要进行以下准备工作：- 确保激光测距仪的电池充足或已连接上电源。

- 清除激光测距仪的镜头和接收器，确保其表面清洁无尘。

- 确保被测物体与测量仪之间没有遮挡物。

3. 测量步骤按照以下步骤正确操作激光测距仪：步骤一：打开设备按下电源按钮将激光测距仪打开，等待数秒直到仪器稳定工作。

步骤二：对准目标使用准心或视野中的方块将激光测距仪对准需要测量的目标物体。

步骤三：发射激光按下发射按钮，激光测距仪将发射一束激光到目标物体上，并接收激光反射信号。

步骤四：显示结果在测量完成后，结果将显示在屏幕上。

请注意，结果可能以米、英尺或其他单位显示，根据需要进行转换。

步骤五：重复操作如有需要，您可以重复以上步骤进行多次测量，以提高准确性和稳定性。

4. 使用技巧以下是一些使用激光测距仪的技巧，以帮助您获得更准确和稳定的测量结果：- 在测量不同距离的目标时，尽量选择平坦、光滑的表面。

- 保持设备的稳定性，可使用三脚架或其他支架来固定测量仪。

- 避免在强光照射下进行测量，因为光线干扰可能导致不准确的结果。

- 注意测量仪与目标物体之间的夹角，特别是在测量较远距离时。

5. 注意事项在使用激光测距仪时，请注意以下事项以保证安全性和正确性：- 不要将激光直接对准任何人的眼睛，以免造成伤害。

- 阅读设备的安全说明书，了解和遵循生产商提供的安全警示和操作指南。

- 在储存设备时，确保它处于关闭状态并且存放在干燥、凉爽的环境中，以保证其性能和寿命。

XXX 有限公司 全套检测仪器测量仪器操作点检作业指导书 指引文件绝缘耐压测试仪操作点检指导书文件编号 Q3-SY-006 生效日期 2018.4.8 版 本 A/01、目的：规范绝缘耐压测试仪操作、使用、维护保养和日常点检的方法，确保测量的准确性和延长仪器使用寿命。

2、适用范围：适用于AN9632X 型绝缘耐压测试仪的操作使用，维护、保养和日常点检等。

3、使用要求：3.1 温度15℃-35℃,湿度≤75%.3.2 操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作. 3.3 工作场所符合安全检测的要求. 4、操作使用：4.1 耐压测试仪使用操作：4.1.1 测试方法：a. 将仪器后面板机壳上接地端子接地或使用电源已接地.b. 按下电源开关和预置按键,预置测试击穿电压和电流值大小。

c. 预置测试击穿电流时可根据其值的大小选择不同档位，预置于电流调节处按“增”、“减”键调节电流大小。

d. 根据测试要求预置于时间调节处按“增” “减”键调节测试时间.e.根据测试要求预置于绝缘阻值调节处按“增” “减”键调节绝缘阻值.f.预置于绝缘阻值时间调节处按“增” “减”键调节绝缘阻值时间.g. 完成预置后,打开“START ”键,开始测试，“测试”灯亮.h. 结果判定:通过测试,“合格”灯亮起;测试不通过时,“报警”灯亮起并开始鸣示. 4.1.2 日常校验点检a. 将耐压测试参数设置到1500V/0.5mA/2sec/1M Ω,启动用1500V/0.5mA 电阻盒测试,记录电流、电阻测试值.b.校验判定: 相对误差=c.计算相对相差值;要求电阻、电流偏差小于±5%.4.2 使用注意事项：4.2.1 操作人员必需由熟练的人员或经专业培训、有上岗证者来使用和操作. 4.2.2 操作时不可穿金属装饰的衣服和手饰.4.2.3 有心脏病或戴有心律调整器的人员不能操作使用.4.2.4 仪器应定期维护、按时送校。

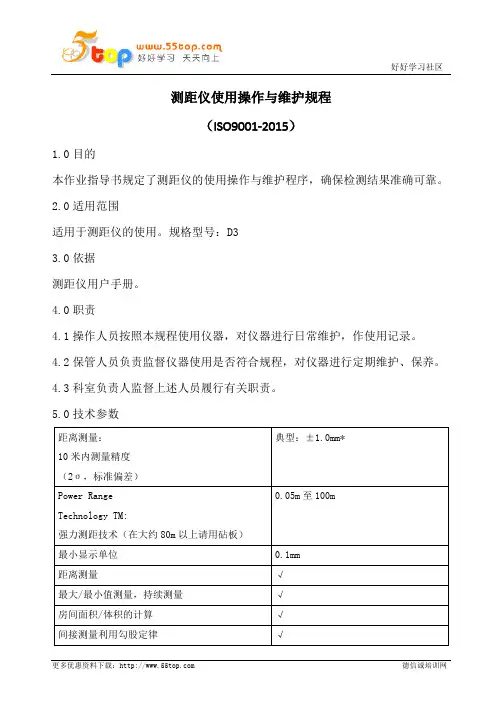

测距仪使用操作与维护规程（ISO9001-2015）1.0目的本作业指导书规定了测距仪的使用操作与维护程序，确保检测结果准确可靠。

2.0适用范围适用于测距仪的使用。

规格型号：D33.0依据测距仪用户手册。

4.0职责4.1操作人员按照本规程使用仪器，对仪器进行日常维护，作使用记录。

4.2保管人员负责监督仪器使用是否符合规程，对仪器进行定期维护、保养。

4.3科室负责人监督上述人员履行有关职责。

5.0技术参数距离测量：典型：±1.0mm*10米内测量精度（2σ，标准偏差）Power Range0.05m至100mTechnology TM:强力测距技术（在大约80m以上请用砧板）最小显示单位0.1mm距离测量√最大/最小值测量，持续测量√房间面积/体积的计算√间接测量利用勾股定律√倾斜测量：倾斜传感器：精度（2σ，标准偏差）-与激光束之间-与机身之间±0.3°±0.3°利用倾斜传感器进行间接测量（直接水平距离）√利用倾斜传感器进行角度测量（±45°）√总体：激光等级Ⅱ激光类型635nm,＜1mWØ激光点直径（所处的距离）6/30/60mm(10/50/100m) 自动激光关闭3分钟之后自动仪器关闭6分钟之后显示屏照明√键盘照明√多功能底座√延迟测量√常数的储存√历史储存（20个值）√三脚架接口√电池使用寿命，AAA，2×1.5V型至5000次测量防溅水防尘IP54，防尘防溅水尺寸125×45×25mm重量（带电池）110g温度范围：储存使用-25℃至＋70℃（13℉至＋158℉）-10℃至＋50℃（14℉至＋122℉）6.0操作步骤➢开启和关闭ON开启仪器和激光。

直到再次按键电池的图标都将显示在显示屏上。

OFF较长时间按键关闭仪器。

在未触摸键6分钟的情况下，仪器自动关机。

➢清除键OFF最后一个指令被取消。

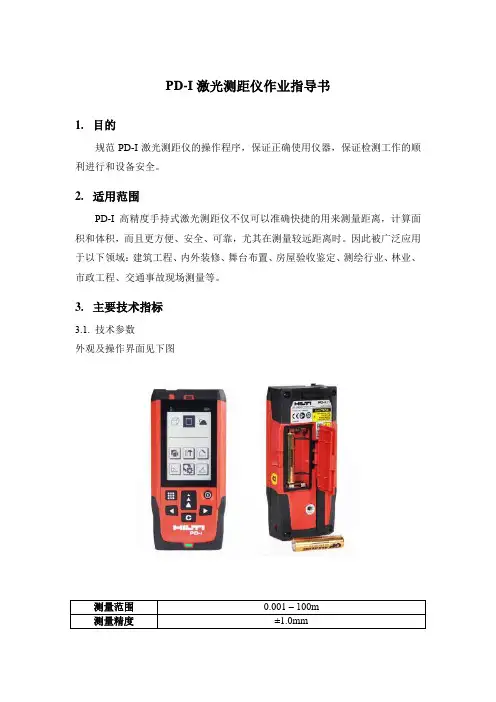

PD-I激光测距仪作业指导书1.目的规范PD-I激光测距仪的操作程序，保证正确使用仪器，保证检测工作的顺利进行和设备安全。

2.适用范围PD-I高精度手持式激光测距仪不仅可以准确快捷的用来测量距离，计算面积和体积，而且更方便、安全、可靠，尤其在测量较远距离时。

因此被广泛应用于以下领域：建筑工程、内外装修、舞台布置、房屋验收鉴定、测绘行业、林业、市政工程、交通事故现场测量等。

3.主要技术指标3.1. 技术参数外观及操作界面见下图3.2. 性能特点4.操作规程4.1. 主要功能键4.1.1 开关机启动：短暂按启动键。

在按动下个按键前，电池的显示会一直显示在显示屏上的。

关闭：按住关闭键直到仪器关闭。

为了延长电池的使用寿命，在3分钟内未触摸任何键盘时，激光将会自动关闭。

6分钟后仪器将会自动关闭。

4.1.2 清除键使用清除键回到上一指令。

在测量面积或体积时，可以用清除键清除单个测量结果，重新进行测量。

4.1.3 照明按住照明键，显示屏上的照明会开启或关闭。

在关闭仪器时，灯也会关闭。

4.1.4 测量基准边在固定挡板打开时，仪器能自动识别测量基准边，并设置测量基准边以使得到正确的测量值。

测量基准边的标准设置是后沿。

按测量基准边键，可将测量基准边一次性地设置为从这个边出发的测量。

在测量后测量基准边会自动还原为以后沿为基准的设置。

也可以将测量基准边常设为前沿，较长时间按测量基准边-键{A，8}来完成此设置。

较长时间按测量基准边-键{A，8}，将测量基准边返回到后沿。

4.2. 测量4.2.1. 单个距离测量按DIST键开启激光。

再按此键进行测量。

测量结果将显示在显示屏上。

4.2.2. 最大/最小值测量这个功能可以提供从某一点出发来进行的最大或最小值的测量。

用于确定到墙角的距离（最大值）或垂直距离（最小值）等用法。

按住DIST键，直到听到峰鸣声。

缓慢地在目标周围大范围的移动激光，例如：房间的一角。

再次按DIST键，停止测量。

激光测距仪作业指导书
、测量键：打开激光、进行测量；长按进行连续测量
、减功能按键：进行减法运算，在查阅历史测量记录模式下向上翻阅
、历史记录查阅键：进入历史测量记录查阅模式，可查询最近测量的50组数据、加功能按键：进行加法运算，在查阅历史测量记录模式下向下翻阅
、测量基准切换键：切换测量基准，或是仪器的前端；或是仪器的尾端
键即
激光指示图标从下向上闪烁，将激光束瞄向测量目标，再按一键进行测量，测量结果以大字体显示在屏幕的最下行；测量结果后激光自动关闭（图。

再按一次键进行新的测量。

图3
选择单个面积测量模式，图标上闪烁的线表示将要测量面积的第一条边（图3），按打开激光，激光指示图标从下向上闪烁，将激光瞄向所要测量
上宽度的边开始闪烁，将激光瞄向所要测量方的宽度目标；再按一次
图8
图10
7、注意事项
7.1 在不良环境条件下（如强太阳光、低反射度或粗糙表面）使用该仪器时可能会导致较大的误差；测量30米以上距离时如不使用觇板，测量误差的增加最大可能达到±10mm。

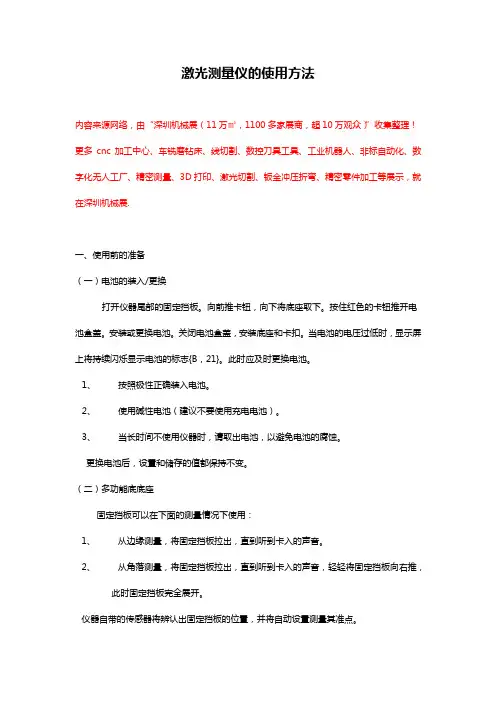

激光测量仪的使用方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.一、使用前的准备（一）电池的装入/更换打开仪器尾部的固定挡板。

向前推卡钮，向下将底座取下。

按住红色的卡钮推开电池盒盖。

安装或更换电池。

关闭电池盒盖，安装底座和卡扣。

当电池的电压过低时，显示屏上将持续闪烁显示电池的标志{B，21}。

此时应及时更换电池。

1、按照极性正确装入电池。

2、使用碱性电池（建议不要使用充电电池）。

3、当长时间不使用仪器时，请取出电池，以避免电池的腐蚀。

更换电池后，设置和储存的值都保持不变。

（二）多功能底底座固定挡板可以在下面的测量情况下使用：1、从边缘测量，将固定挡板拉出，直到听到卡入的声音。

2、从角落测量，将固定挡板拉出，直到听到卡入的声音，轻轻将固定挡板向右推，此时固定挡板完全展开。

仪器自带的传感器将辨认出固定挡板的位置，并将自动设置测量其准点。

（三）内置的望远镜瞄准器在仪器的右部有一个内置的望远镜瞄准器。

此望远镜瞄准器为远距离测量起到辅助的作用。

通过瞄准器上的十字丝可以精确地观察到测量目标。

在30米以上的测量距离，激光点会显示在十字线的正中。

而在30米以下的测量距离，激光点不在十字线中间。

（四）气泡一体化的水泡使仪器更容易调平。

（五）键盘1、开/测量键2、第二级菜单功能3、加+键4、计时（延迟测量）键5、等于[=]键6、面积/体积键7、储存键8、测量基准边键9、清除/关键10、菜单键11、照明键12、间接测量（勾股定律）键13、减-键14、BLUETOOTH（六）显示屏1、关于错误测量的信息2、激光启动3、周长4、最大跟踪测量值5、最小跟踪测量值6、测量基准边7、调出储存值8、储存常数9、主显示10、单位，包括乘方立方（2/3）11、顶的面积12、墙面积13、3个额外显示（如：测量中间值）14、BLUETOOTH蓝牙开/关15、第二级菜单功能开16、硬件故障17、间接测量-利用勾股定律18、间接测量-利用勾股定律-部分高度19、面积/体积20、带常数的测量21、电池充电量显示二、菜单功能（一）设置在菜单中可以改变设置，并将其长久保存，并在关机和更换电池后不改变。

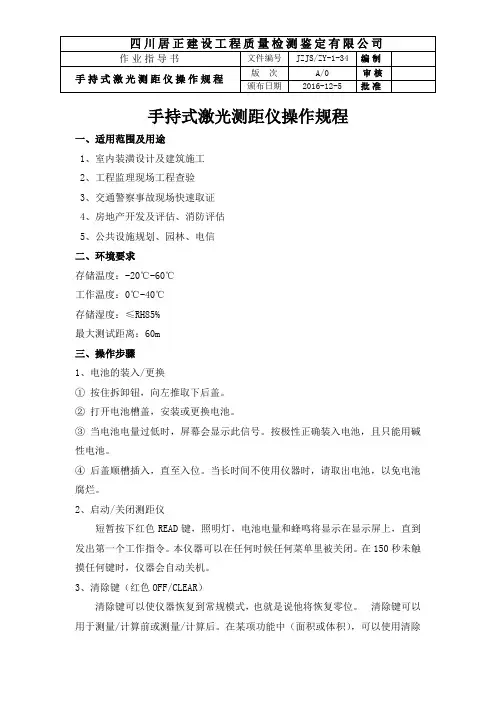

手持式激光测距仪操作规程一、适用范围及用途1、室内装潢设计及建筑施工2、工程监理现场工程查验3、交通警察事故现场快速取证4、房地产开发及评估、消防评估5、公共设施规划、园林、电信二、环境要求存储温度：-20℃-60℃工作温度：0℃-40℃存储湿度：≤RH85%最大测试距离：60m三、操作步骤1、电池的装入/更换①按住拆卸钮，向左推取下后盖。

②打开电池槽盖，安装或更换电池。

③当电池电量过低时，屏幕会显示此信号。

按极性正确装入电池，且只能用碱性电池。

④后盖顺槽插入，直至入位。

当长时间不使用仪器时，请取出电池，以免电池腐烂。

2、启动/关闭测距仪短暂按下红色READ键，照明灯，电池电量和蜂鸣将显示在显示屏上，直到发出第一个工作指令。

本仪器可以在任何时候任何菜单里被关闭。

在150秒未触摸任何键时，仪器会自动关机。

3、清除键（红色OFF/CLEAR）清除键可以使仪器恢复到常规模式，也就是说他将恢复零位。

清除键可以用于测量/计算前或测量/计算后。

在某项功能中（面积或体积），可以使用清除键回到上一指令，并进行新测量。

4、设置测量基准边按下测量基准选择键，直到所需的测量基准边出现。

测量基准边的设置将在再设置或关机时才会改变。

在仪器下方固定挡板打开时，仪器能够自动识别测量基准边，并设置测量基准边以得到正确的测量值。

厂家设置：测量基准边为后沿。

5、测量5.1单个距离测量按READ键，打开激光束，将仪器对准所要测量的目标，并再次按READ键。

测量所得距离数据将立即以指定的单位显示在显示屏上。

5.2最小/最大值测量该功能能够测量以某一固定点为起点的最小和最大距离，并测量间隔距离。

按住READ键，直到听到蜂鸣声，此后仪器进入连续测量模式，然后缓慢将激光在所在目标来回多次扫射。

再按一次READ键，终止持续测量模式，测量所得最大或最小距离将显示在屏幕上的主显示区。

6、功能6.1 加/减依据下列步骤，来进行测量值的加减：测量+/-测量+/-测量+/-……=结果。
