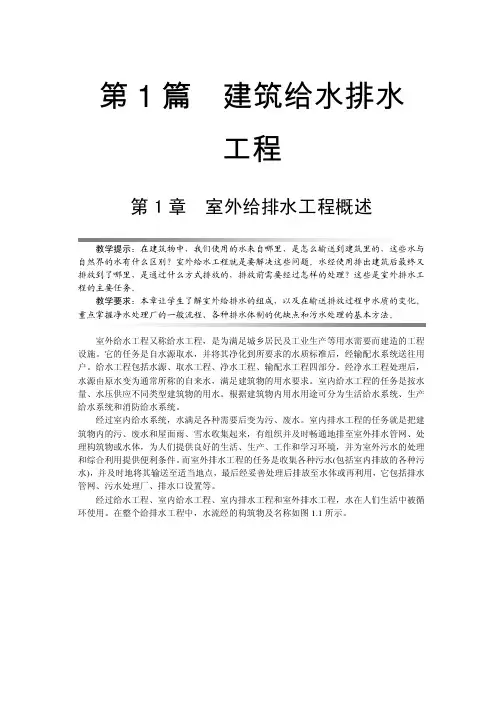

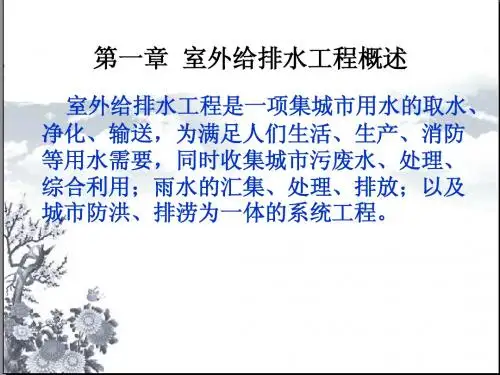

第1篇 建筑给水排水工程第1章 室外给排水工程概述 教学提示：在建筑物中，我们使用的水来自哪里，是怎么输送到建筑里的，这些水与自然界的水有什么区别？室外给水工程就是要解决这些问题。
水经使用排出建筑后最终又排放到了哪里，是通过什么方式排放的，排放前需要经过怎样的处理？这些是室外排水工程的主要任务。

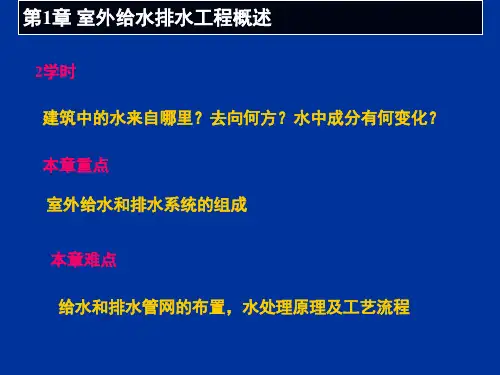

教学要求：本章让学生了解室外给排水的组成，以及在输送排放过程中水质的变化。
重点掌握净水处理厂的一般流程、各种排水体制的优缺点和污水处理的基本方法。
室外给水工程又称给水工程，是为满足城乡居民及工业生产等用水需要而建造的工程设施。
它的任务是自水源取水，并将其净化到所要求的水质标准后，经输配水系统送往用户。
给水工程包括水源、取水工程、净水工程、输配水工程四部分。
经净水工程处理后，水源由原水变为通常所称的自来水，满足建筑物的用水要求。
室内给水工程的任务是按水量、水压供应不同类型建筑物的用水。
根据建筑物内用水用途可分为生活给水系统、生产给水系统和消防给水系统。
经过室内给水系统，水满足各种需要后变为污、废水。
室内排水工程的任务就是把建筑物内的污、废水和屋面雨、雪水收集起来，有组织并及时畅通地排至室外排水管网、处理构筑物或水体，为人们提供良好的生活、生产、工作和学习环境，并为室外污水的处理和综合利用提供便利条件。
而室外排水工程的任务是收集各种污水(包括室内排放的各种污水)，并及时地将其输送至适当地点，最后经妥善处理后排放至水体或再利用，它包括排水管网、污水处理厂、排水口设置等。
经过给水工程、室内给水工程、室内排水工程和室外排水工程，水在人们生活中被循环使用。
在整个给排水工程中，水流经的构筑物及名称如图1.1所示。
建筑设备·2··2·屋面雨水图1.1 水循环利用流经路径示意图1.1 室外给水工程概述1.1.1 水源给水水源是指能为人们所开采，经过一定的处理或不经处理就可为人们所利用的自然水体。
室外给水排水工程-张课件 (一)室外给水排水工程是指为了满足建筑室外排水和给水需求而建设的各项矢量设施工程。
它主要分为给水系统和排水系统两大部分，是现代城市基础设施建设中至关重要的一项。
一、室外给水工程室外给水工程是指为建筑区域提供合适的用水量和水压的设施工程。
它主要包括给水管道、供水设备以及配套设施等。
（一）给水管道给水管道是指将水从供水设施输送到各个建筑用水设施的管道。
它主要分为地下给水管道和架空给水管道两种形式。
在建设时需要考虑管道的材质、敷设深度、连接方式等因素，以确保供水正常运行。
（二）供水设备供水设备是指为建筑区域提供合适的水源和水压的设备。
如水泵、水塔等。
其中，水泵是水压升高和输送水的核心设备之一，而水塔则是调节供水压力和保证紧急用水的重要设施。
（三）配套设施室外给水工程中还需要包括一些配套设施，如阀门、流量计、滤网等。
这些设施可以保证水质、识别管道故障等。
二、室外排水工程室外排水工程是指为建筑区域排放废水和雨水的设施工程。
它主要包括排水管道、排水设备以及配套设施等。
（一）排水管道排水管道是指将各类废水和雨水从建筑区域排放至下水道的管道。
它主要分为地下排水管道和架空排水管道两种形式。
在建设时需要考虑排水管道的材质、敷设深度、坡度等因素，以确保排水畅通。
（二）排水设备排水设备是指为建筑区域排放废水和雨水提供需要的设备。
如污水泵站、雨水收集装置等。
其中，污水泵站是排放污水的核心设备之一，而雨水收集装置则是解决城市雨水利用和污染控制的重要设施。
（三）配套设施室外排水工程中还需要包括一些配套设施。
如检查井、水封、防臭设施等。
这些设施可以保证排水的安全、规范和有效性。
总之，建设合理的室外给水排水工程对于城市现代化建设有着关键意义。
只有在室外给水排水工程不断完善的情况下，才能满足城市居民日益增长的生活用水需求，同时保证城市环境和人民健康。
第1章工程概述1.1工程概况南水北调中线工程自起点湖北丹江口水库引水，经湖北、河南、河北等省市，进入北京境内。
北京段总干渠自北拒马河中支南与河北省明渠段相接，经渠首进水闸，入北拒马河暗渠，至惠南庄泵站，经加压泵扬水，通过PCCP输水管道输水至大宁调压池。
大宁调压池后采用低压暗管自流输水，经永定河倒虹吸、卢沟桥低压暗箱、西四环低压暗箱，最后由团城湖明渠输水至终点团城湖，全长80km。
PCCP管道工程的南水北调中线北京段总干渠线路最长的大型输水工程，上接惠南庄泵站，下接大宁调压池，输水管线起点距离渠首2.3km，输水管线末端距总干渠终点颐和园团城湖约21.4km。
PCCP输水干线全长56.359km（其中设两条隧洞，西甘池隧洞和崇青隧洞），为两排直径4mPCCP管道。
惠南庄～大宁段PCCP输水管线工程为I等工程，主要建筑物为1级建筑物。
以HD41+000为界，HD0+000～HD41+000设计地震烈度为7度，HD41+000～HD56+359.296设计地震烈度为8度。
输水干线加压输水设计流量为50m3/s,加大设计流量为60m3/s，自流输水流量为20m3/s。
惠南庄～大宁段输水干线输水干线工程运行方式为：当流量Q≤20m3/s自流输水；当流量Q＞20m3/s从惠南庄泵站加压输水至大宁调压池。
PCCP管道工程由2排直径4.0mPCCP压力管道（每节管重54～77t，最大管外径4852mm），4处分水建筑物，3处连通建筑物，101处排气阀井建筑物、19处排空阀井建筑物、1处末端控制阀井建筑物、2处穿隧洞建筑物、4处穿铁路建筑物、17处穿主要等级公路建筑物、27处河道防护工程、永久巡线路及穿巡线路建筑物等组成。
共分为六个标段。
本标段为惠南庄～大宁段PCCP管道工程土建安装第一标。
本标段输水干线起点桩号为DH0+000～DH12+300，全长12.3km。
PCCP管道沿线布置有排气阀建筑23处、排空阀建筑5处、连通建筑物1座、河道交叉7处、公路交叉2处等沿线建筑物。
