电子技术实验和课程设计一、课程目标知识目标：1. 学生能理解并掌握电子技术基础知识，如电路分析、电子元件功能及其在电路中的应用。

2. 学生能掌握常见电子测量仪器的使用方法，并运用其进行数据采集与分析。

3. 学生能运用所学的电子技术知识，设计简单的电子电路，并进行仿真与调试。

技能目标：1. 学生能运用电子元件搭建实际电路，培养动手操作能力和实验技能。

2. 学生能运用电子测量仪器进行数据测量，提高实验数据的处理与分析能力。

3. 学生能通过课程设计，培养创新意识和团队合作精神，提高解决实际问题的能力。

情感态度价值观目标：1. 学生对电子技术产生浓厚的兴趣，激发学习热情，培养积极探索的科学精神。

2. 学生在实验过程中，学会尊重事实，遵循科学规律，养成严谨、务实的学术态度。

3. 学生在团队合作中，学会沟通与协作，培养团结互助的精神，提高个人综合素质。

课程性质：本课程为实践性课程，注重培养学生的动手能力、创新意识和解决实际问题的能力。

学生特点：学生已具备一定的电子技术基础知识，具有较强的求知欲和动手能力，但缺乏实际操作经验。

教学要求：结合学生特点，以实践为主，注重理论联系实际，充分调动学生的主观能动性，提高学生的实践能力和创新能力。

通过课程目标的分解与实现，使学生在知识、技能和情感态度价值观方面取得全面提高。

二、教学内容本课程教学内容主要包括以下几部分：1. 电子技术基础知识回顾：电路分析方法、电子元件特性及其在电路中的应用。

教材章节：第一章 电路分析基础，第二章 电子元件。

2. 电子测量仪器使用：介绍常见电子测量仪器的功能、操作方法及注意事项。

教材章节：第三章 电子测量与仪器。

3. 实验技能训练：开展基础实验，如放大器电路、滤波器电路等，培养学生的动手操作能力。

教材章节：第四章 实验技能训练。

4. 课程设计：指导学生进行综合性的电子电路设计，包括电路设计、仿真、搭建和调试。

教材章节：第五章 课程设计与实践。

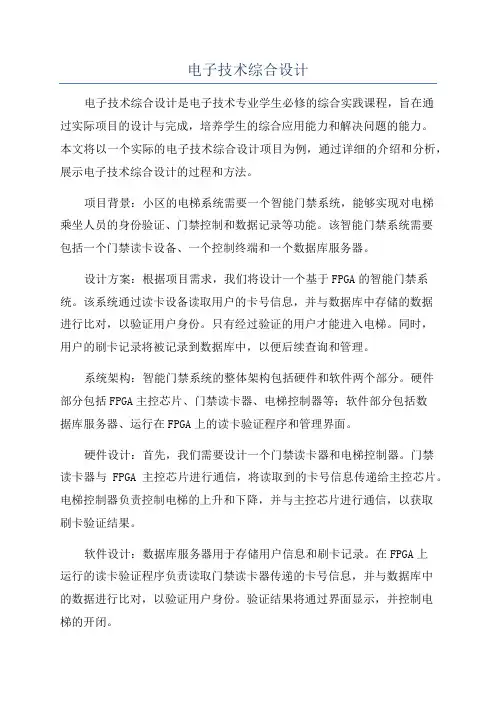

电子技术综合设计电子技术综合设计是电子技术专业学生必修的综合实践课程，旨在通过实际项目的设计与完成，培养学生的综合应用能力和解决问题的能力。

本文将以一个实际的电子技术综合设计项目为例，通过详细的介绍和分析，展示电子技术综合设计的过程和方法。

项目背景：小区的电梯系统需要一个智能门禁系统，能够实现对电梯乘坐人员的身份验证、门禁控制和数据记录等功能。

该智能门禁系统需要包括一个门禁读卡设备、一个控制终端和一个数据库服务器。

设计方案：根据项目需求，我们将设计一个基于FPGA的智能门禁系统。

该系统通过读卡设备读取用户的卡号信息，并与数据库中存储的数据进行比对，以验证用户身份。

只有经过验证的用户才能进入电梯。

同时，用户的刷卡记录将被记录到数据库中，以便后续查询和管理。

系统架构：智能门禁系统的整体架构包括硬件和软件两个部分。

硬件部分包括FPGA主控芯片、门禁读卡器、电梯控制器等；软件部分包括数据库服务器、运行在FPGA上的读卡验证程序和管理界面。

硬件设计：首先，我们需要设计一个门禁读卡器和电梯控制器。

门禁读卡器与FPGA主控芯片进行通信，将读取到的卡号信息传递给主控芯片。

电梯控制器负责控制电梯的上升和下降，并与主控芯片进行通信，以获取刷卡验证结果。

软件设计：数据库服务器用于存储用户信息和刷卡记录。

在FPGA上运行的读卡验证程序负责读取门禁读卡器传递的卡号信息，并与数据库中的数据进行比对，以验证用户身份。

验证结果将通过界面显示，并控制电梯的开闭。

综合设计过程：首先，我们需要进行系统需求分析，明确设计目标和功能需求。

然后，进行电路图设计，选择合适的硬件和软件平台。

接着，进行电路和程序编码，实现各个模块的功能。

然后，将各个模块进行集成测试，验证整个系统的功能和性能。

最后，对系统进行优化和调试，确保系统的性能和稳定性。

综合设计方法：在电子技术综合设计过程中，可以采用自上而下的设计方法。

首先，从整体上确定系统的结构和功能，并进行系统设计和模块划分。

电子技术课程设计一、课程目标知识目标：1. 让学生理解并掌握电子技术基础理论知识，如电路组成、工作原理等；2. 使学生掌握常见电子元器件的识别、选用和使用方法；3. 培养学生运用电子技术解决实际问题的能力。

技能目标：1. 培养学生具备电子电路图的设计、绘制和解读能力；2. 提高学生动手实践能力，能够搭建和调试简单的电子电路；3. 培养学生运用电子测量仪器和设备进行数据采集和处理的能力。

情感态度价值观目标：1. 培养学生对电子技术的兴趣，激发创新意识和探索精神；2. 培养学生严谨、细致、负责的学习态度，养成良好的学习习惯；3. 培养学生团队合作意识，学会与他人分享、交流、协作。

课程性质：本课程为实践性较强的学科，要求学生在掌握理论知识的基础上，注重实践操作和创新能力培养。

学生特点：本课程面向初中年级学生，学生对电子技术有一定的好奇心，具备基本的物理知识和动手能力。

教学要求：结合课程性质和学生特点，教师应注重理论与实践相结合，以学生为主体，引导学生主动参与，培养其解决问题的能力。

在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 电路基础知识：包括电路的概念、组成、工作原理等，对应教材第一章内容。

- 电路元件：电阻、电容、电感等；- 电路基本连接方式：串联、并联；- 电路分析方法：欧姆定律、基尔霍夫定律。

2. 常见电子元器件：二极管、三极管、晶体管等，对应教材第二章内容。

- 元器件的识别、选用和使用方法；- 特性曲线及其应用。

3. 电子电路设计与制作：对应教材第三章内容。

- 电路图的绘制与解读；- 简单放大电路、滤波电路、振荡电路的设计与搭建；- 动手实践：制作小型电子设备。

4. 电子测量与数据处理：对应教材第四章内容。

- 电子测量仪器的使用；- 数据采集与处理方法；- 实际操作：对电子电路进行测量与调试。

5. 创新实践与团队协作：结合前述内容，开展创新设计活动。

- 设计具有实际应用价值的电子电路；- 团队合作，分工明确，共同完成任务；- 展示与分享：向同学和老师展示成果，互相交流学习。

电子综合技术课程设计一、课程目标知识目标：1. 让学生掌握电子技术基础知识，如电路元件的功能、电路图的识别等。

2. 使学生了解常见的电子传感器及其应用，如温度传感器、光敏传感器等。

3. 培养学生对电子系统的设计与分析能力，能运用所学知识解决实际问题。

技能目标：1. 培养学生动手操作能力，能正确使用电子仪器、工具进行电路搭建和调试。

2. 提高学生的团队协作能力，能在小组合作中共同完成电子项目的设计与制作。

3. 培养学生运用计算机软件进行电子电路仿真和设计的能力。

情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探索精神和创新意识。

2. 培养学生严谨、细致的学习态度，养成良好的学习习惯。

3. 引导学生关注电子技术在社会发展中的应用，认识到科技对社会进步的重要性。

本课程针对中学生设计，结合学生年龄特点和知识水平，注重理论与实践相结合，旨在提高学生的电子技术素养和实际操作能力。

课程目标具体、可衡量，便于教学设计和评估，有助于学生和教师明确课程预期成果。

二、教学内容本课程教学内容分为以下三个部分：第一部分：电子技术基础知识1. 电路元件：电阻、电容、电感、二极管、三极管等。

2. 电路分析方法：基尔霍夫定律、欧姆定律等。

3. 电路图识别与绘制。

第二部分：常见电子传感器及应用1. 温度传感器：热敏电阻、热电偶等。

2. 光敏传感器：光敏电阻、光电管等。

3. 其他传感器：湿度传感器、压力传感器等。

第三部分：电子系统设计与实践1. 电路设计与仿真：运用Multisim、Protel等软件进行电路设计与仿真。

2. 电子制作：小组合作完成一个电子项目的设计、制作与调试。

3. 故障排查与维修：学习分析电路故障，掌握维修方法。

教学内容根据课程目标和教材章节进行合理安排，注重科学性和系统性。

在教学过程中，教师需按照教学大纲逐步引导学生掌握各部分内容，确保学生能够学以致用，提高实践能力。

三、教学方法本课程采用多样化的教学方法，旨在激发学生的学习兴趣，提高学生的主动性和实践能力。

电子技术综合应用实训电子技术是现代化社会的重要组成部分，其广泛应用在我们生活、工作与娱乐的方方面面。

电子技术的不断发展，为现代应用开辟了更加宽广的天地。

而电子技术综合应用实训，则是电子技术学习中极为重要的一个环节。

本文将从实训的意义、实训的设计、实训项目的开发以及实训效果的评估等方面来探讨电子技术综合应用实训的相关问题。

一、实训的意义电子技术综合应用实训是电子技术学习的一种重要方式。

它不仅可以提高学生的实际操作能力，也可以帮助学生更好的理解和掌握电子技术的知识。

在实训的过程中，学生可以通过自己亲自操作和调试电子器件的方式，更好的理解电路设计的构造和原理，提高实际动手能力和解决问题的能力。

此外，电子技术综合应用实训还可以培养学生的团队协作能力和创新精神。

在实训的过程中，学生需要与人合作，协调完成任务。

在实际工程工作中，这种协调合作能力是必不可少的。

同时，电子技术综合应用实训还可以激发学生的创新精神，鼓励他们创新思维，不断探索和尝试新的电子技术应用方式。

二、实训的设计电子技术综合应用实训的设计需要结合实际情况进行设计。

为了实现实训的效果，需要根据不同的学生情况进行差异化设计。

具体来说，需要考虑以下几个方面：1.实训的内容电子技术综合应用实训的内容应该根据学生实际情况进行设计。

针对初学者，我们可以选择一些简单的电子器件和基础电路来进行实训；针对进阶学生，可以选择更加复杂和实用的电子器件和电路来进行实训。

2.实训的形式实训的形式也是影响实训效果的重要因素。

电子技术综合应用实训可以采用讲解理论知识+实际操作的方式，也可以采用项目驱动的方式。

在具体操作中，也可以有单独操作和团队合作两种模式。

3.实训的环境实训的环境对学生的实际操作体验也十分重要。

需要为学生提供相应的实验室或实训场所，并配备相应的仪器和设备。

三、实训项目的开发电子技术综合应用实训的项目开发是实现实训效果的重要环节。

需要针对具体实训的内容和形式，从以下几个方面进行考虑。

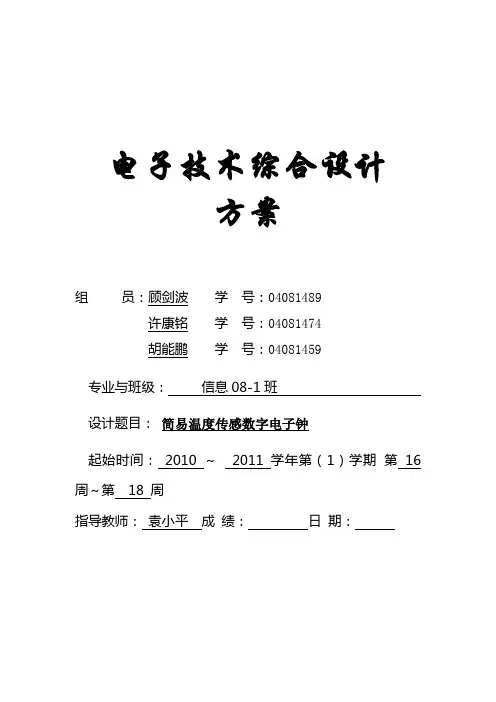

电子技术综合设计方案组员：顾剑波学号：04081489许康铭学号：04081474胡能鹏学号：04081459专业与班级：信息08-1班设计题目：简易温度传感数字电子钟起始时间：2010 ～2011 学年第（1）学期第16 周～第18 周指导教师：袁小平成绩：日期：【课题任务】：设计一个简易温度传感数字电子钟，实现电子计时、时间调节、温度传感与显示、温度报警等功能。

【方案选择】：一般的数字电子钟只显示时分秒、秒表计时等基本的功能，设计方案相对较简单，我们小组为了提升其实用性，通过添加温度传感、声音报警等模块后，可实现电子计时、时间调节、温度传感与显示、温度报警等功能。

通电后，屏幕上显示‘welcome’的欢迎语，然后从2010年5月1日，星期六，00：00：00开始计时，并实时显示温度（当温度大于80度或小于0度时，蜂鸣器发出警报，红色的led闪烁）。

可以通过按钮调节时间。

按第一个按钮时，停止计时，温度显示功能停止，光标移到秒的位置，此时按第二个和第三个按钮可以调节秒（按第二个按钮则秒数增加，按第三个则秒数减少，其他的以此类推）；再次按一下第一个按钮，则光标移到分的位置，意味着现在可以调分；以此类推，再次按第一个按钮则可以调节日期，星期和小时。

当第八次按第一个按钮时，则从调好的时间开始计时，并恢复温度传感与显示。

【电路设计】：（1）硬件模块分析：①晶振模块要想实现电子计时功能，首先可以考虑使用DS12C887时钟芯片，使用该芯片可以更加精确计时，有万年历功能，算法实现相对简单，掉电后仍然可以在内部计时。

但是其价格比较昂贵。

综合成本考虑，我最终选择让单片机的定时计数器实现计时的功能。

晶振频率选择12M。

②温度传感模块要想实现温度传感的功能，我曾经考虑使用AD0804结合温度传感器，从而更加精确地记录和显示温度。

但是考虑到算法实现的难易程度和使用过程中精度要求不是很高，所以我选用ds18b20温度传感芯片。

电子技术全册教案完整版教学设计第一章：电子技术基础1.1 电子技术概述了解电子技术的定义和发展历程。

掌握电子元件的基本概念和特性。

1.2 电子元件学习电阻、电容、电感等基本电子元件的符号和功能。

了解二极管、晶体管等半导体元件的原理和应用。

1.3 电子电路的基本分析方法学习电路分析的基本原理和方法，如欧姆定律、基尔霍夫定律等。

掌握电子电路的简单分析和计算能力。

第二章：模拟电子技术2.1 放大电路学习放大电路的基本原理和分类。

掌握放大电路的设计和分析方法。

2.2 滤波器了解滤波器的作用和分类。

学习模拟滤波器的设计和应用。

2.3 振荡电路掌握振荡电路的原理和分类。

学习振荡电路的设计和应用。

第三章：数字电子技术3.1 数字逻辑基础学习数字逻辑的基本概念和原理。

掌握逻辑门、逻辑函数和逻辑代数的基本运算。

3.2 数字电路学习组合逻辑电路和时序逻辑电路的原理和设计。

掌握数字电路的应用和实例。

3.3 数字计算机基础了解计算机的基本组成和工作原理。

学习计算机的中央处理器、存储器和输入输出系统。

第四章：电子测量与仪器4.1 电子测量基础学习电子测量的基本概念和方法。

掌握电子测量仪器的原理和使用方法。

4.2 常用电子测量仪器学习示波器、信号发生器、万用表等常用电子测量仪器的使用。

了解电子测量仪器的维护和保养。

4.3 电子测量实验进行电子测量实验，掌握实验操作技能和数据处理方法。

分析实验结果，提高实验能力和科学思维。

第五章：电子技术应用实例5.1 电子控制系统了解电子控制系统的基本原理和组成。

学习电子控制系统的设计和应用。

5.2 电子制作实例学习电子制作的步骤和技巧。

完成一个简单的电子制作项目，提高动手能力和创新能力。

5.3 电子技术在现代社会中的应用了解电子技术在现代社会中的广泛应用。

学习电子技术在通信、家电、工业控制等领域的应用实例。

第六章：集成运算放大器6.1 运算放大器概述学习运算放大器的基本原理和特性。

掌握运算放大器的应用领域和选用原则。

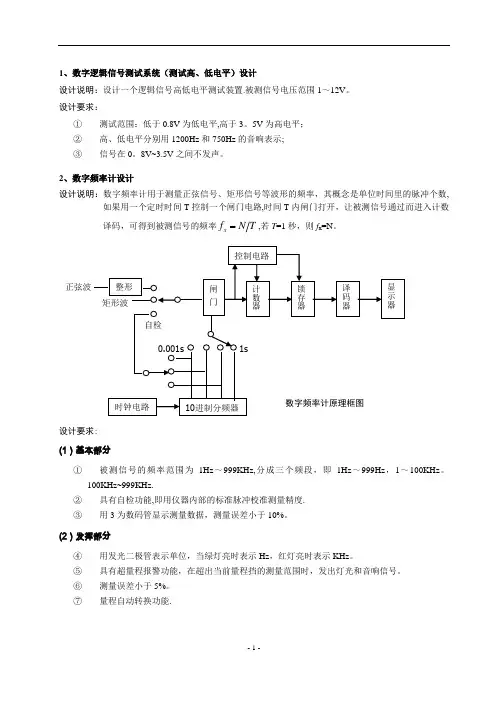

1、数字逻辑信号测试系统（测试高、低电平）设计设计说明：设计一个逻辑信号高低电平测试装置.被测信号电压范围1～12V 。

设计要求：① 测试范围：低于0.8V 为低电平,高于3。

5V 为高电平； ② 高、低电平分别用1200Hz 和750Hz 的音响表示; ③信号在0。

8V~3.5V 之间不发声。

2、数字频率计设计设计说明：数字频率计用于测量正弦信号、矩形信号等波形的频率，其概念是单位时间里的脉冲个数,如果用一个定时时间T 控制一个闸门电路,时间T 内闸门打开，让被测信号通过而进入计数译码，可得到被测信号的频率N f x ,若T =1秒，则f x =N 。

设计要求: (1）基本部分① 被测信号的频率范围为1Hz ～999KHz,分成三个频段，即1Hz ～999Hz ，1～100KHz 。

100KHz~999KHz.② 具有自检功能,即用仪器内部的标准脉冲校准测量精度. ③用3为数码管显示测量数据，测量误差小于10%。

(2）发挥部分④ 用发光二极管表示单位，当绿灯亮时表示Hz ，红灯亮时表示KHz 。

⑤ 具有超量程报警功能，在超出当前量程挡的测量范围时，发出灯光和音响信号。

⑥ 测量误差小于5%。

⑦量程自动转换功能.正弦波3、自动节能灯的设计设计说明：采用红外传感器接收人体位置信号，由控制电路实现夜间人到灯亮、人走灯灭功能。

设计要求：①红外传感器接收信号距离不低于20m；②设计延时电路，人走出20m距离1分钟后，自动熄灭路灯4、视力保护仪电路设计设计说明:设备采用选用高亮度绿色发光管LED作为光源，设计电路使其可按一定规律发光，当用眼疲劳时眼睛随着发光管的亮灭不停地转换,可达到消除视力疲劳，预防近视的目的。

设计要求：①设计电路电源；②实现三个档位的发光管的亮灭频率：30Hz、20Hz、10Hz；③实现多个LED循环点亮。

5、汽车尾灯控制器的设计设计说明：根据实际应用设计汽车尾灯控制器设计要求：①系统共设6盏灯；②正常行驶灯全灭；③按左转键只有左面3盏依次点亮，每盏亮1s,每周期3s，右转同样要求;④踩下刹车则6只同时闪亮，频率为1Hz.6、音频放大器设计设计说明：能够对音频信号进行前置放大和功率放大设计要求：①采集音频信号;②额定功率P0Ω≤1W；③输入阻抗R i>20kΩ,负载阻抗R L=8Ω，响应频率10Hz~40kHz；④音调特性在1 kHz处增益为0dB、100 Hz和10 kHz出具有±12dB的调节范围。

电子技术设计课程设计一、课程目标知识目标：1. 让学生掌握电子技术基础知识，包括常用电子元件的功能、电路图的识别与绘制。

2. 使学生了解电子电路的基本工作原理，如放大器、振荡器、滤波器等。

3. 引导学生掌握基本的电子测量方法，熟悉使用万用表、示波器等工具。

技能目标：1. 培养学生具备独立设计简单电子电路的能力，能够根据实际需求选择合适的电子元件和电路拓扑。

2. 提高学生的动手实践能力，学会焊接、调试和优化电子电路。

3. 培养学生运用所学知识解决实际问题的能力，例如制作简单的电子产品或进行故障排查。

情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其探究精神和创新意识。

2. 培养学生具备团队协作意识，学会与他人共同解决问题。

3. 引导学生认识到电子技术在日常生活和国家发展中的重要性，树立社会责任感。

本课程针对高年级学生，结合电子技术学科特点，注重理论知识与实践操作相结合。

在教学过程中，教师需关注学生的个体差异，因材施教，使学生在掌握基础知识和技能的同时，培养其创新思维和实际操作能力。

通过本课程的学习，期望学生能够具备一定的电子技术素养，为后续专业课程学习奠定基础。

二、教学内容本课程教学内容主要包括以下三个方面：1. 电子元件与电路基础- 熟悉常用电子元件的特性、符号及用途，如电阻、电容、电感、晶体管等。

- 学习基本电路分析方法，包括基尔霍夫定律、欧姆定律等。

- 了解电路图的绘制方法，掌握电路图的识别技巧。

2. 电子电路设计与实践- 学习放大器、振荡器、滤波器等基本电路的设计原理。

- 学习电子电路设计流程，包括需求分析、电路设计、元件选型、仿真与调试等。

- 结合实际案例，指导学生完成简单电子电路的设计与制作。

3. 电子测量与故障排查- 熟悉万用表、示波器等电子测量工具的使用方法。

- 学习电子电路故障排查方法，培养学生的问题分析和解决能力。

- 组织实践活动，让学生在实际操作中掌握电子测量与故障排查技巧。

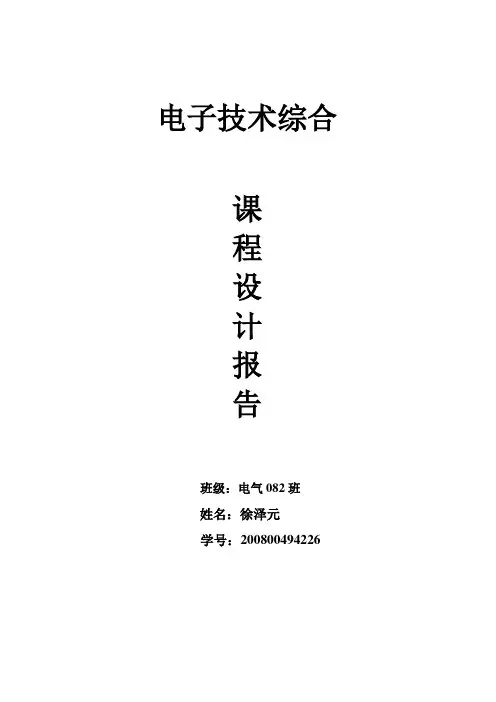

电子技术综合课程设计报告班级：电气082班姓名：***学号：************一、题目：简易信号发生器和频率计二、设计目的1、掌握正弦波、方波及三角波信号发生器的设计、组装与调试方法；2、掌握数字频率计的设计与调试方法；三、设计任务及技术指标1、设计一个的正弦波、方波和三角波方生器：(1) 频率可调范围：2Hz—20KHz，分为4档：2—20Hz；20—200Hz；200Hz—2KHz；2—20KHz；(2) 幅度可调范围：0—5V；(3) 可调偏置。

2、设计一个简易数字频率计：(1)测量频率范围：1~100 KHz，显示单位为Hz；(2) 输入电压幅度V PP：100mV～10V；(3) 输入信号波形：任意周期信号；(4) 显示方式: 6位十进制数显示。

四、设计步骤和方法1．方案设计——根据设计任务书给定的技术指标和条件，初步设计出完整的电路（这一阶段又称为“预设计”阶段）。

主要任务是准备好实验文件，其中包括：画出方框图；画出构成框图的各单元的逻辑电路图；画出整体逻辑图；提出元器件清单；画出连接图。

要完成这一阶段的任务，需要设计者进行反复思考，大量参阅文献和资料，将各种方案进行比较及可行性论证，然后才能将方案确定下来。

具体步骤是：⑴．明确待设计系统的总体方案；⑵．把系统方案划分为若干相对独立的单元，每个单元的功能再由若干个标准器件来实现，化分为单元的数目不宜太多，但也不能太少。

⑶．设计并实施各个单元电路。

在设计中应尽可能多地采用中、大规模集成电路，以减少器件数目，减少连接线，提高电路的可靠性，降低成本。

这要求设计者应熟悉器件的种类、功能和特点。

⑷．把单元电路组装成待设计系统。

设计者应考虑各单元之间的连接问题。

各单元电路在时序上应协调一致，电气特性上要匹配。

此外，还应考虑防止竞争冒险及电路的自启动问题。

衡量一个电路设计的好坏，主要是看是否达到了技术指标及能否长期可靠地工作。

此外还应考虑经济实用、容易操作、维修方便。

电路电子综合课程设计一、课程目标知识目标：1. 学生能理解并掌握电路基本元件的工作原理，如电阻、电容、电感等。

2. 学生能运用电子元件设计并搭建简单的电子电路，如放大器、滤波器等。

3. 学生能了解并解释电路中的基本现象，如电压、电流、频率响应等。

技能目标：1. 学生能够运用所学知识，设计并实现具有特定功能的电子电路。

2. 学生能够使用相关仪器和工具进行电路搭建、调试和故障排除。

3. 学生能够运用电路仿真软件进行电路设计和分析，提高问题解决能力。

情感态度价值观目标：1. 学生能够培养对电子技术的兴趣，增强学习动力和自信心。

2. 学生能够养成合作、探究的学习习惯，提高团队协作能力。

3. 学生能够认识到电子技术在日常生活和科技发展中的重要性，增强社会责任感和创新意识。

本课程旨在结合学生的年级特点，以电路电子基础知识为主线，注重实践操作和创新能力培养。

通过课程学习，使学生能够在掌握基本理论知识的基础上，提高实际操作和问题解决能力，培养对电子技术的兴趣和热爱。

同时，注重培养学生的合作精神、探究精神和责任感，为学生的全面发展奠定基础。

二、教学内容本课程教学内容主要包括以下三个方面：1. 电路基本元件及其工作原理：- 电阻、电容、电感等基本元件的特性与功能- 电路分析方法：节点电压法、回路电流法2. 电子电路设计与搭建：- 基本放大器电路：共发射极、共集电极、共基极放大器- 滤波器电路：低通、高通、带通、带阻滤波器- 仿真软件应用：Multisim、Proteus等软件进行电路设计与分析3. 电路实验与调试：- 电路搭建与调试方法- 故障分析与排除技巧- 实验报告撰写与成果展示教学内容按照以下进度安排：第一周：电路基本元件及其工作原理第二周：电路分析方法第三周：基本放大器电路第四周：滤波器电路第五周：仿真软件应用第六周：电路搭建与调试第七周：故障分析与排除第八周：实验报告撰写与成果展示教材章节关联：《电路电子技术》第一章：电路基本元件第二章：电路分析方法第三章：放大器电路第四章：滤波器电路第五章：仿真软件应用实践教学环节：电路搭建、调试与故障排除教学内容注重科学性和系统性，结合实践操作，使学生能够掌握电路电子技术的基本知识和技能。

浅谈电子技术综合设计实践课程的发展与质量提升作者：刘巧，周涛，李栓明来源：《教育教学论坛》 2016年第47期刘巧，周涛，李栓明（石河子大学信息科学与技术学院，新疆石河子832000）摘要：结合2013版人才培养对电子信息工程专业的要求以及电子技术综合设计目前存在的问题，针对电子综合设计的内容、实践过程安排和考核等方面进行改革，提出如何更好地发展电子技术综合设计实践课程以及质量提升方法，以此推动该课程实践教学改革。

关键词：电子技术综合设计；发展；质量提升；实践教学改革中图分类号：G642.0 文献标志码：A 文章编号：1674-9324（2016）47-0206-02收稿日期：2016-06-28作者简介：刘巧（1980-），女，河南长葛人，硕士，讲师，主要研究：自动控制方向。

电子技术综合设计实践教学是一门综合实践课程，是学生学习电子技术相关课程重要的实践教学环节之一，于2005年被我校写入电子信息工程专业人才培养方案，2013年修订人才培养方案时提出改革。

该环节单独设课，实施是以学生团队的形势完成实际的电子产品设计，达到了解电子工程项目开发和研制流程，理解方案论证，设计调试等过程，掌握电子系统的设计和调试方法，重点是培养学生对所学理论知识的融会贯通，提高综合应用能力、创新能力和动手能力，使学生具备运用电子技术基础知识设计电路系统，创造性解决实际问题的能力。

一、电子技术综合设计现状1.电子技术综合设计实践教学在大二第二学期期末开设，为期2周，是在学生学习了电路、模拟电路、数字电路、高频电子线路等课程后开设的一门综合性电子设计类实践训练课程。

学生通过大二第一学期期末焊接和装配收音机的电工电子工艺实习，已经具备了一定的焊接和装配基础。

2.在2013版人才培养方案中，专业目标是培养学生的创新能力和动手能力，训练工程实践能力，解决设计电子产品实际问题的能力。

因此，课程开设了很多实践环节，但是实践环节中综合性、设计性题目较少，不能很好地培养学生的综合实践能力，尤其是电子技术综合设计实践环节仅仅停留在仿真阶段。

电子技术综合课程设计教学大纲(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--《电子技术综合课程设计》教学大纲课程名称：电子技术综合课程设计课程编号：本大纲主笔人：一、电子技术课程设计开设目的本课程是在前导验证性认知实验基础上，进行更高层次的命题设计实验，是在教师指导下独立查阅资料、设计、安装和调试特定功能的电子电路。

综合设计实验对于提高学生的电子工程素质和科学实验能力非常重要，是电子技术人才培养成长的必由之路。

由学生自行设计、自行制作和自行调试的综合性试验。

旨在培养学生综合模拟、数字、高频电路知识，解决电子信息方面常见实际问题的能力，并了解一般电子电路与单片机构成简单系统及简单编程的方法。

促使学生积累实际电子制作经验，准备走向更复杂更实用的应用领域，是参加“全国大学生电子竞赛”前的技能培训课程。

目的在于巩固基础、注重设计、培养技能、追求创新、走向实用。

二、电子电路设计的基本要求、基本要求1、以电子技术基础的基本理论为指导，将设计实验分为基础型和系统型两个层次，基础型指基本单元电路设计与调试，系统型指若干个模拟、数字、高频基本单元电路组成并完成特定功能的电子电路的设计、调试；2、熟悉常用电子仪器操作使用和测试方法；3、学习计算机软件辅助电路设计方法，能熟练应用Protel 99 SE、Protel 99 PCB SE或Protel DXP进行电路设计和印刷电路板的设计制作；4、学习电子系统电路的安装调试技术；5、拓展电子电路的应用领域，能设计、制作出满足一定性能指标或特定功能的电子电路设计任务。

实验方法1、学生自学与指定设计题目有关的参考资料；2、在规定时间内学习使用有关电路设计软件进行电路设计的方法3、学生针对实验课题的要求，查找资料提出设计方案，写出设计步骤，并进行初步设计；4、学生必须完成基本设计任务后才能进行选作实验；5、教师在课内外给予及时指导和答疑6、设计过程中出现的普遍问题，应适当讲授。

电子技术综合设计实验
两级阻容耦合放大电路
1.实验任务
用常用电阻电容三极管等器件搭建不失真，通频带宽的二级阻容耦合放大电路，设计静态工作点和动态特性，测试通频带并用面包板实现。

2.实验目的
掌握用模拟电子技术中放大电路的设计与测试方法，掌握面包板电路基本调试手段
3.实验原理
1)两级阻容耦合放大电路开环特性测试
电路图如上所示，通过四通道示波器各个引脚可知两级放大倍数，静态工作点等信息：
第一级放大倍数为2.698/4.582=0.588倍，静态工作点为（D通道设置在第一级电容之前）即得11.949V如下图所示
第二级放大倍数由两级放大倍数之积与第一级放大倍数的比值。

如示波器所示，第二级静态工作点为6.613V。

两级放大倍数之积为329.535mV，则放大倍数为总体放大倍数329.535，第二级放大倍数为32.953/0.588=56.04，频率响应如图所示
2)两级阻容耦合放大电路闭环特性测试（电压串联负反馈）
测试增加反馈对通频带的影响以及放大倍数的影响如下：
如图，闭环放大倍数为32.47，比开环时缩小
2)两级阻容耦合放大电路开环特性测试（电流并联负反馈）
如图所示，放大倍数为32.89，放大倍数有所下降。

电子技术综合设计1、选题安排实行网上自由选题，每人1题，包含假设干个软件仿真设计小题、其中有1道小题在仿真实现的根底上要求完成硬件制作，具体要求见选题。

设计流程：查阅有关文献资料→拟定电路原型→依据性能指标，进展参数计算，确定电路元器件参数→画出原理电路→仿真分析验证设计方案、调整有关电路参数→实际制作、测试电路性能参数→写出设计报告。

时间安排：选题完毕后，自己安排时间进展课题资料查阅、原理方案设计和参数计算，然后进展软件仿真〔可以利用自己的PC机或利用实验室开放时间段预约后到实验室进展仿真实验〕，完成上述工作后预约第一阶段检查验收，验收合格后，凭指导教师验收签字单到实验中心领取器材进展硬件制作局部，完成调试后，经指导教师验收签字，最后，撰写课程设计总结报告并提交到实验中心。

成绩评定：严格按评分标准进展成绩评定，不及格等级者需要重修。

2、设计报告要求编写课程设计的总结报告是对学生写科学论文和科研总结报告的能力训练。

通过写总结报告，不仅将设计、组装、调试的容进展全面总结，而且可以将实践容上升到理论高度。

总结报告应包括以下容：〔1〕课题名称；〔2〕容摘要；〔3〕设计容及要求；〔4〕系统方案设计，分析比拟各种方案的优缺点，画出系统框图；〔5〕单元电路设计、参数计算和器件选择；〔6〕画出完整的电路图，并说明电路的工作原理；〔7〕组装调试局部：使用的主要仪器，调试电路的方法和技巧，测试的数据和波形并与计算结果比拟分析，调试中出现的故障、原因及排除方法；〔8〕总结设计电路的特点，并提出改良意见；〔9〕收获和体会；〔9〕附录：列出参考文献；列出系统需要的元器件清单。

3、评分标准良好等级：总分≥90分，其中根本分≥70分。

中等等级：总分≥70分，其中根本分≥60分。

及格等级：总分≥60分，其中根本分≥50分。

不及格等级：总分≤59分，或有以下行为之一者，直接评为不及格。

〔1〕抄袭行为，指资料查阅、软件仿真电路、硬件电路原理图等其中之一直接拷贝同学的、或设计报告抄袭达30%以上者。

电工电子综合课程设计一、教学目标本课程旨在通过电工电子的综合学习，使学生掌握电工电子基本原理，了解电工电子器件的性能和应用，培养学生解决实际电工电子问题的能力。

1.理解电路基本概念，掌握基本电路定律；2.熟悉电工电子器件的工作原理和特性；3.掌握电工电子电路的设计和分析方法。

4.能够使用基本电工电子仪器进行电路测试和调试；5.能够阅读和理解电工电子图纸；6.能够独立设计简单的电工电子电路。

情感态度价值观目标：1.培养学生对电工电子技术的兴趣和热情；2.培养学生团队合作和自主学习的能力；3.培养学生对科学研究的严谨态度和不断创新的精神。

二、教学内容本课程的教学内容主要包括电工电子基本原理、电工电子器件、电工电子电路设计等三个方面。

1.电工电子基本原理：包括电路基本概念、基本电路定律、电路分析方法等；2.电工电子器件：包括电阻、电容、电感、二极管、晶体管等器件的性能和应用；3.电工电子电路设计：包括电路图的阅读和理解、电路设计方法、电路调试和测试等。

三、教学方法为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法，包括讲授法、讨论法、案例分析法、实验法等。

1.讲授法：通过教师的讲解，使学生掌握电工电子基本原理和知识；2.讨论法：通过小组讨论，培养学生的思考和分析问题的能力；3.案例分析法：通过分析实际案例，使学生了解电工电子器件的应用和电工电子电路的设计方法；4.实验法：通过实验操作，使学生掌握电工电子器件的使用和电工电子电路的调试方法。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用《电工电子技术》作为主教材，为学生提供系统的电工电子知识；2.参考书：推荐《电工电子手册》等参考书，供学生自主学习参考；3.多媒体资料：制作电工电子电路的动画和视频，帮助学生更好地理解电工电子原理；4.实验设备：准备电工电子实验设备，让学生能够进行电工电子实验操作。
