级配曲线的快速绘制1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD 这种方式进行绘制级配曲线。

3、利用计算机高级语言编制专用的级配曲线绘制程序针以上述方法的不足，也有单位利用计算机高级语言编制专用的级配曲线绘制程序，如利用AutoCAD支持的ActiveX Automation技术，运用高级语言（如VB、VC等）编制命令程序，使其读取预先输入的数据文件中的数据，自动绘制级配曲线。

这种方法，自动化程度高，同时可设计出良好的人机交互界面，同时可自动计算出D60、D30等特征值，比较方便，但这种程序，设计单位及科研单位编制和运用较多，施工单位很难获得，如果要自行编制，需要一定的计算机绘图知识及较高的计算机编程经验，如上述用采高级语言，利用ActiveX技术，编制一个通过AutoCAD 自动绘制级配曲线的程序，需要引用AutoCAD类型库，在命令程序生成后，还要在AutoCAD中注册，经过调试后方可进行级配曲线的绘制，对一般没有编程经验的水工试验人员来说，要顺利进行编程和调试显得复杂和不便。

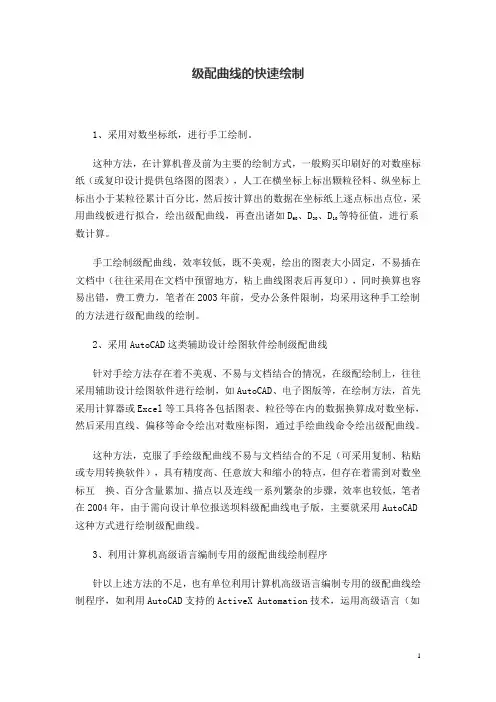

级配曲线的快速绘制在土石坝施工、爆破粒径控制等工作中，往往需要绘制块径的级配曲线，从而确定不均匀系数CU 、曲率系数CC，判断出该料是否平顺、光滑，是否在设计提出的上下包络线内，而对于反滤料，由于反滤层设在产生渗流的两种粗细明显不同的材料之间，以防止产生渗透变形对于反滤料，其最重要的选择指标即为颗粒级配，因此，级配曲线绘制在土工试验中是必须进行的工作，但由于级配曲线水平座标为对数座标，存在着对数座标互换、百分含量累加、描点、连线等一系列繁杂的工作，工作极为枯燥乏味，一般说来，传统绘制级配曲线的方法主要有如下几种：1、采用对数坐标纸，进行手工绘制。

这种方法，在计算机普及前为主要的绘制方式，一般购买印刷好的对数座标纸（或复印设计提供包络图的图表），人工在横坐标上标出颗粒径料、纵坐标上标出小于某粒径累计百分比，然后按计算出的数据在坐标纸上逐点标出点位，采用曲线板进行拟合，绘出级配曲线，再查出诸如D60、D30、D10等特征值，进行系数计算。

手工绘制级配曲线，效率较低，既不美观，绘出的图表大小固定，不易插在文档中（往往采用在文档中预留地方，粘上曲线图表后再复印），同时换算也容易出错，费工费力，笔者在2003年前，受办公条件限制，均采用这种手工绘制的方法进行级配曲线的绘制。

2、采用AutoCAD这类辅助设计绘图软件绘制级配曲线针对手绘方法存在着不美观、不易与文档结合的情况，在级配绘制上，往往采用辅助设计绘图软件进行绘制，如AutoCAD、电子图版等，在绘制方法，首先采用计算器或Excel等工具将各包括图表、粒径等在内的数据换算成对数坐标，然后采用直线、偏移等命令绘出对数座标图，通过手绘曲线命令绘出级配曲线。

这种方法，克服了手绘级配曲线不易与文档结合的不足（可采用复制、粘贴或专用转换软件），具有精度高、任意放大和缩小的特点，但存在着需到对数坐标互换、百分含量累加、描点以及连线一系列繁杂的步骤，效率也较低，笔者在2004年，由于需向设计单位报送坝料级配曲线电子版，主要就采用AutoCAD这种方式进行绘制级配曲线。

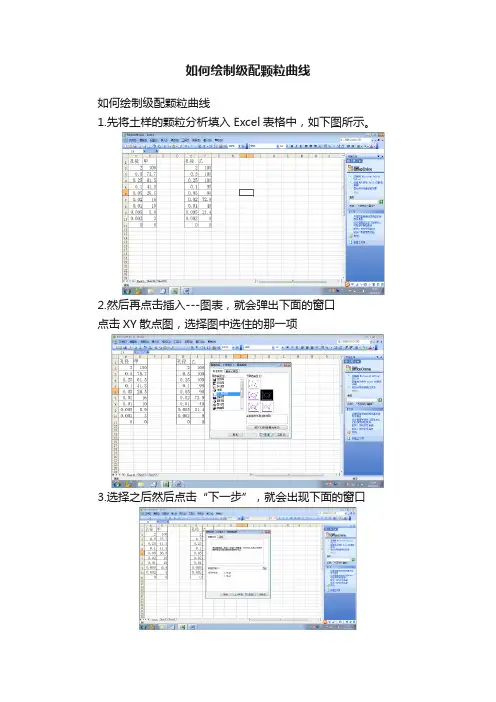

如何绘制级配颗粒曲线
如何绘制级配颗粒曲线
1.先将土样的颗粒分析填入Excel表格中，如下图所示。

2.然后再点击插入---图表，就会弹出下面的窗口
点击XY散点图，选择图中选住的那一项
3.选择之后然后点击“下一步”，就会出现下面的窗口
4.然后点击数据区域的右边的拾取按钮，然后拾取你所需要的数据，如图中
虚线框就是选择的区域，如果是两个土样，就要点击“系列”，在系列里面添加，如图所示
5.选取完之后点击“下一步”，将会出现下图所示的窗口，然后就填写“标题”，
“x轴表示的名称”，“y轴表示的名称”，然后再点击网格线，把主要网格线和次要网格线全部勾选，如图
6.然后点击“下一步”再点击“完成”
7.然后用鼠标在X轴附近点击右键，点击坐标格式，然后点击刻度，框选对
数刻度，数值次序反转框和数值轴交于最大值，如图所示
8.同样的方法点击Y轴坐标格式，进行修改，纵轴不需要框选对数对数刻度
那一栏。

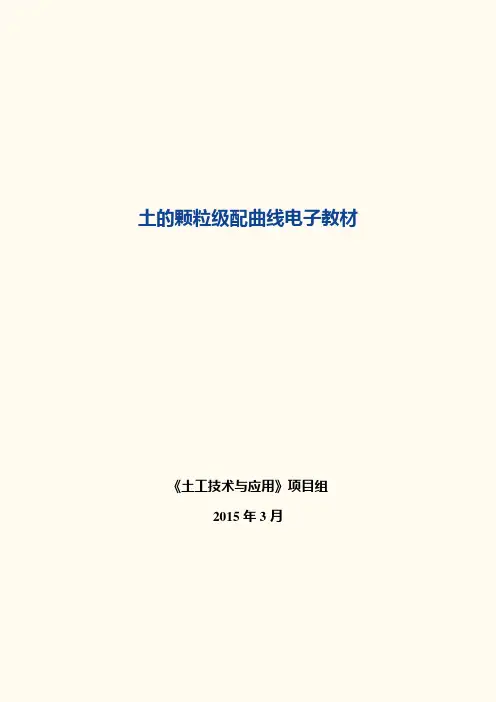

土的颗粒级配曲线电子教材
《土工技术与应用》项目组
2015年3月
土的颗粒级配曲线
如图1-1所示，根据土颗粒大小分析试验的成果，以小于某粒径的质量百分数为纵坐标，以土粒粒径的对数为横坐标，在半对数坐标系中点绘成一条曲线，称为土的颗粒级配曲线。

因为土中的粒径通常相差悬殊，横坐标用对数尺度可以把细粒部分的粒径间距放大，而将粗粒部分的间距缩小，把粒径相差悬殊的粗、细粒的含量都表示出来。

尤其能把占总质量小，但对土的性质影响较大的微小土粒部分的含量清楚地表示出来。

图1-1 颗分曲线
在颗粒级配曲线上，可根据土粒的分布情况，定性地判别土的均匀程度或级配情况。

如果曲线的坡度是渐变的，则表示土的颗粒大小分布是连续的，称为连续级配；如果曲线中出现水平段，则表示土中缺乏某些粒径的土粒，这样的级配称为不连续级配。

如图1-2C，粒径在1～2mm之间曲线是水平的，说明该土缺乏这部分粒径的土粒，所以颗粒大小分布是不连续的。

如果曲线形状平缓（如图1-2A土），土粒大小变化范围大，表示土粒大小不均匀，土的级配良好，级配良好的土，粗细颗粒搭配较好，粗颗粒间的孔隙有细颗粒填充，易被压实到较高的密度。

因而渗透性和压缩性较小，强度较大。

如果曲线形状较陡（如图1-2C土），土粒大小变化范围窄，表示土粒均匀，土的颗粒级配不良。

图1-2 不同土的颗分曲线。

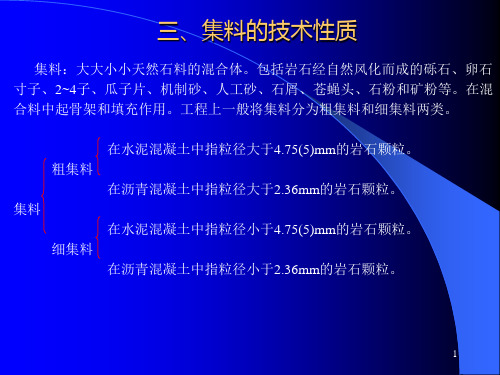

矿料级配曲线的绘制方法：首先要按对数计算出各种颗粒粒径在横坐标轴上的位置，而表示通过百分率的纵坐标则按普通算术坐标绘制，绘制好纵坐标，横坐标后最后计算所得的各种颗粒粒径的通过白分率绘制的坐标图上，在将确定的各点连接成光滑的曲线。

矿料混合料组成设计：1、数解法（1）基本假定、（2）计算过程2：图解法（1）准备工作（2）绘制框图（3）确定各集料用量（4）合成级配的计算与校核。

筛析法检测水泥细度的操作方法和特点能够产生4000~6000Pa负压压力的负压筛析仪、孔径为0.080mm的试验用负压方孔筛1）清理吸尘器中的水泥积存物，接通电源打开负压筛，检查仪器是否能够达到4000~6000Pa负压压力。

（2）称取25g水泥试样，记作m0，倒入负压筛上，开动负压筛析仪，持续过筛2min。

如在筛析过程中看到有水泥附着在筛盖上，可通过敲击使试样落下。

（3）筛析结束后，用天平称取筛中的筛余物，记作m1。

用筛余物的多少表示水泥的细度。

为卡仪法稠度测定的方法：1）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

（2）拌和结束后，立即将拌和好的水泥净浆装入已放在玻璃板上的试模中，用小刀插捣数次，刮去多余的净浆。

（3）迅速将试模和底板移到维卡仪上，降低试杆直到与水泥净浆表面接触，拧紧螺丝1~2s后，突然放松，使试杆垂直自由地沉入水泥净浆中。

在试杆停止沉入或释放试杆30s时记录试杆到底板的距离。

（4）整个操作应在搅拌后1.5min内完成。

以试杆沉入净浆并距底板6±1mm的水泥净浆为标准稠度净浆。

其拌和用水量为该水泥的标准稠度用水量，以水泥质量的百分比计。

试锥法中调整水量法和用固定水量法的关系及超着步骤1）采用固定用水量法测定时，拌和用水量为142.5mL，精确到0.5mL。

（2）用湿布擦搅拌锅和搅拌叶片，将拌和水倒入搅拌锅中，在5~10s内将称好的500g 水泥加入水中；启动搅拌机，低速搅拌120s，停15s，然后高速搅拌120s停机。

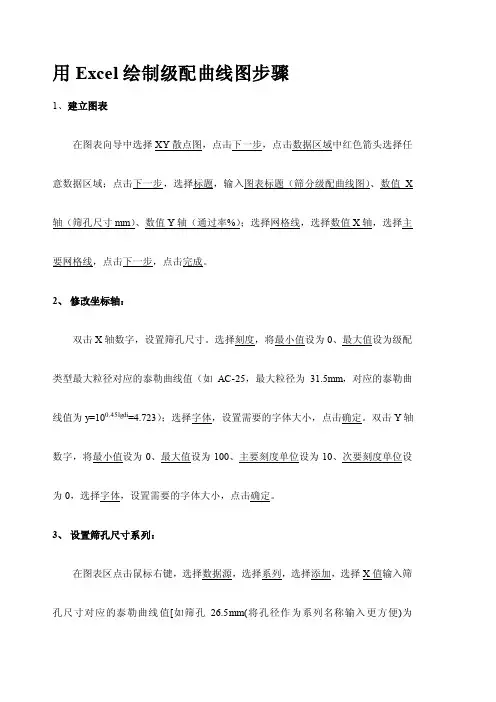

用Excel绘制级配曲线图步骤
1、建立图表
在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X 轴（筛孔尺寸mm）、数值Y轴（通过率%）；选择网格线，选择数值X轴，选择主要网格线，点击下一步，点击完成。

2、修改坐标轴：
双击X轴数字，设置筛孔尺寸。

选择刻度，将最小值设为0、最大值设为级配类型最大粒径对应的泰勒曲线值（如AC-25，最大粒径为31.5mm，对应的泰勒曲线值为y=100.45lgdi=4.723）；选择字体，设置需要的字体大小，点击确定。

双击Y轴数字，将最小值设为0、最大值设为100、主要刻度单位设为10、次要刻度单位设为0，选择字体，设置需要的字体大小，点击确定。

3、设置筛孔尺寸系列：
在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值[如筛孔26.5mm(将孔径作为系列名称输入更方便)为
4.370,4.370[）,选择Y值输入0,100。

再选择添加输入其它筛孔尺寸。

选择确定。

双击系列，设置系列格式。

选择图案，设置系列线格式，选择数据标志，点击确定。

双击数据标志，将数字修改为对应的筛孔尺寸。

4、输入级配范围和级配中值线：
在图表区点击鼠标右键，选择数据源，选择系列，选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下限和中值。

点击确定。

5、输入设计级配线：。

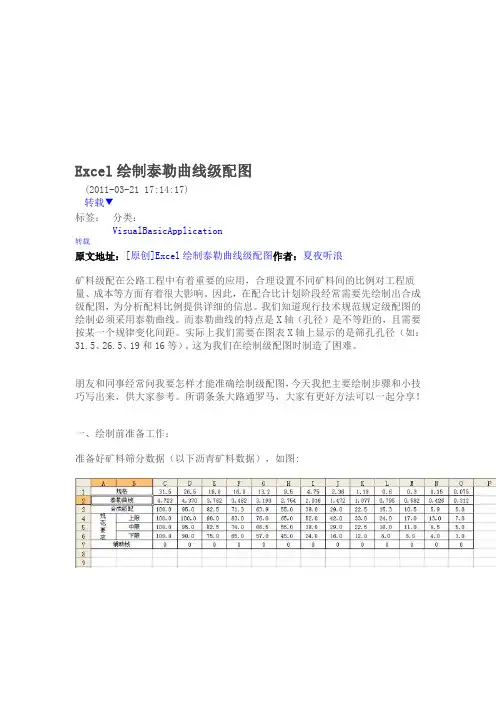

Excel绘制泰勒曲线级配图(2011-03-21 17:14:17)转载▼标签：转载分类：VisualBasicApplication原文地址：[原创]Excel绘制泰勒曲线级配图作者：夏夜听浪矿料级配在公路工程中有着重要的应用，合理设置不同矿料间的比例对工程质量、成本等方面有着很大影响。

因此，在配合比计划阶段经常需要先绘制出合成级配图，为分析配料比例提供详细的信息。

我们知道现行技术规范规定级配图的绘制必须采用泰勒曲线。

而泰勒曲线的特点是X轴（孔径）是不等距的，且需要按某一个规律变化间距。

实际上我们需要在图表X轴上显示的是筛孔孔径（如：31.5、26.5、19和16等）。

这为我们在绘制级配图时制造了困难。

朋友和同事经常问我要怎样才能准确绘制级配图，今天我把主要绘制步骤和小技巧写出来，供大家参考。

所谓条条大路通罗马，大家有更好方法可以一起分享！一、绘制前准备工作：准备好矿料筛分数据（以下沥青矿料数据），如图:根据上面的基础数据，我们可以绘制下面出矿料合成级配图1。

转换孔径数据。

为了绘制不等距的X轴，我们先将孔径数据转泰勒曲线系数（规程已有转好系数），表中的单元格C2就是转好的。

2。

建立一个辅助线，先在表上填写有关数据，我在单元格C7：O7中全部填0，具体作用后面会详细说明。

二、绘制图表：1。

绘制基础图表。

拉选单元格C2：O6,并在菜单栏中的[插入]→[图表]选项,打开[图表向导]对话框。

选择[XY散点图]在图表类型中的[平滑散点图]，点击[完成]，这时基础图表已完成，如图2。

隐藏图表X轴数据和调整图表Y轴的刻度范围。

选中图表，然后右击鼠标，在弹出的快捷菜单中选择[图表选项]选项，打开[图表选项对话框]，选择其中的[坐标轴]选项卡，取消[数值(X)轴]选项,最后[确定]。

如图:调整图表Y轴的刻度范围。

双击图表的Y轴，打开[坐标轴格式]对话框，选择[刻度]选项卡，设置Y坐标轴的刻度范围,最后[确定]。

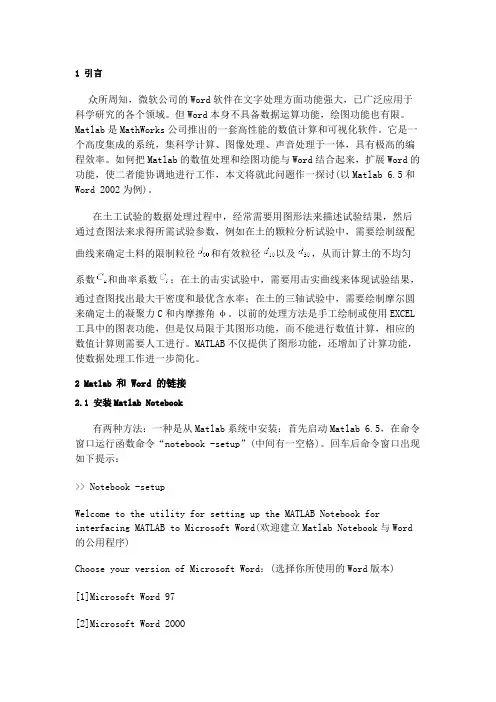

1 引言众所周知，微软公司的Word软件在文字处理方面功能强大，已广泛应用于科学研究的各个领域。
