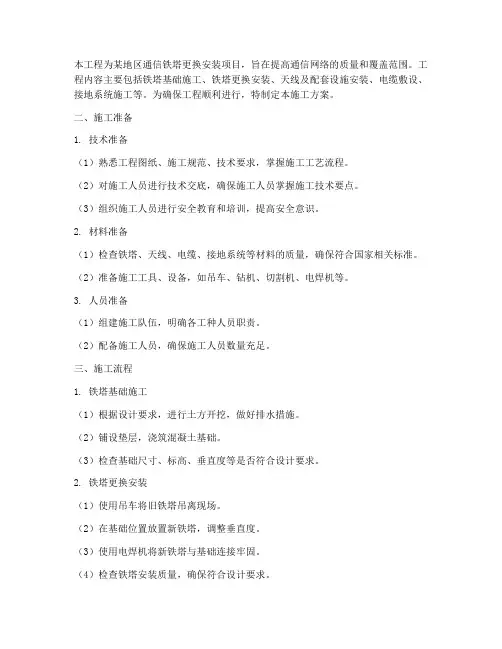

本工程为某地区通信铁塔更换安装项目,旨在提高通信网络的质量和覆盖范围。
工程内容主要包括铁塔基础施工、铁塔更换安装、天线及配套设施安装、电缆敷设、接地系统施工等。
为确保工程顺利进行,特制定本施工方案。
二、施工准备1. 技术准备(1)熟悉工程图纸、施工规范、技术要求,掌握施工工艺流程。
(2)对施工人员进行技术交底,确保施工人员掌握施工技术要点。
(3)组织施工人员进行安全教育和培训,提高安全意识。
2. 材料准备(1)检查铁塔、天线、电缆、接地系统等材料的质量,确保符合国家相关标准。
(2)准备施工工具、设备,如吊车、钻机、切割机、电焊机等。
3. 人员准备(1)组建施工队伍,明确各工种人员职责。
(2)配备施工人员,确保施工人员数量充足。
三、施工流程1. 铁塔基础施工(1)根据设计要求,进行土方开挖,做好排水措施。
(2)铺设垫层,浇筑混凝土基础。
(3)检查基础尺寸、标高、垂直度等是否符合设计要求。
2. 铁塔更换安装(1)使用吊车将旧铁塔吊离现场。
(2)在基础位置放置新铁塔,调整垂直度。
(3)使用电焊机将新铁塔与基础连接牢固。
(4)检查铁塔安装质量,确保符合设计要求。
3. 天线及配套设施安装(1)根据设计要求,安装天线及配套设施。
(2)调整天线角度、方位,确保信号质量。
(3)检查天线及配套设施安装质量,确保符合设计要求。
4. 电缆敷设(1)根据设计要求,进行电缆敷设。
(2)检查电缆敷设质量,确保符合设计要求。
5. 接地系统施工(1)根据设计要求,进行接地系统施工。
(2)检查接地系统质量,确保符合设计要求。
四、施工注意事项1. 施工过程中,严格遵守国家相关法律法规和施工规范。
2. 严格把控施工质量,确保工程安全、顺利进行。
3. 加强施工现场管理,做好安全防护措施。
4. 加强施工人员的安全教育和培训,提高安全意识。
5. 施工过程中,做好环境保护工作,减少施工对周边环境的影响。
五、工程验收1. 工程完成后,组织有关单位进行验收。

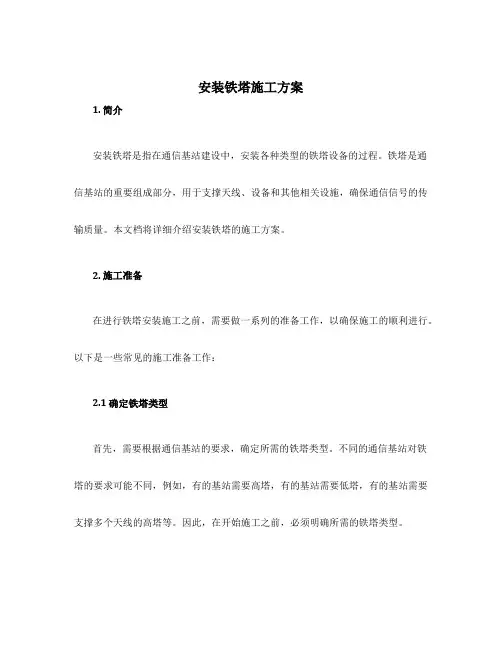

安装铁塔施工方案1. 简介安装铁塔是指在通信基站建设中,安装各种类型的铁塔设备的过程。
铁塔是通信基站的重要组成部分,用于支撑天线、设备和其他相关设施,确保通信信号的传输质量。
本文档将详细介绍安装铁塔的施工方案。
2. 施工准备在进行铁塔安装施工之前,需要做一系列的准备工作,以确保施工的顺利进行。
以下是一些常见的施工准备工作:2.1 确定铁塔类型首先,需要根据通信基站的要求,确定所需的铁塔类型。
不同的通信基站对铁塔的要求可能不同,例如,有的基站需要高塔,有的基站需要低塔,有的基站需要支撑多个天线的高塔等。
因此,在开始施工之前,必须明确所需的铁塔类型。
2.2 确定施工场地施工场地是安装铁塔的核心环节之一。
在确定施工场地时,需要考虑以下因素:•场地的稳定性和承重能力:铁塔是一个重要的结构,必须确保场地具备足够的稳定性和承重能力,以承受铁塔及其附属设备的重量。
•场地的方便性:施工场地应尽可能靠近道路,以方便运输铁塔和设备。
此外,施工场地还应具备通信设备的供电和通信连接。
2.3 准备所需的材料和设备在施工铁塔之前,需要准备所需的材料和设备。
这些材料和设备包括但不限于以下内容:•铁塔主体及其附件:包括铁塔支架、支柱、钢管、螺丝等。
•天线设备:根据通信基站的需求,准备相应类型和数量的天线设备。
•安全设备:包括安全帽、安全绳、安全网等。
•工具设备:例如梯子、电钻、螺丝刀等。
3. 施工步骤3.1 确定安装位置首先,需要确定铁塔的安装位置。
安装位置通常由通信基站的规划和设计来确定,需要考虑到通信信号的传输覆盖范围和频段。
3.2 基础施工在安装铁塔之前,需要进行基础施工,确保铁塔的安全和稳定性。
基础施工通常包括以下步骤:1.确定基础位置和尺寸:根据铁塔的尺寸和要求,确定基础的位置和尺寸。
2.挖掘基础坑:按照设计要求,使用挖掘机挖掘基础坑。
基础坑的深度和宽度应根据基础的尺寸和设计要求确定。
3.浇筑混凝土基础:在基础坑中浇筑混凝土,使其达到设计要求的强度和稳定性。
安装铁塔施工方案铁塔的安装施工方案一、项目概述本项目为铁塔的安装施工,旨在为通信基站提供稳定的支撑和信号的传输,并且保证安全可靠。
本项目的总工期为30天,项目总投资为100万元。
二、施工准备1. 铁塔的制造与调试:提前购买合适的铁塔材料,并进行加工、制造与调试。
在制造过程中,需进行质量检测和试验,确保所有铁塔的质量符合标准。
2. 施工人员的选拔与培训:组织专业的施工队伍,对施工人员进行技术培训,确保施工人员具备相关知识和技能,能够胜任施工任务。
3. 施工设备的准备:确保施工过程中所需的工具、设备和机械设备齐全,并按照施工计划进行有效调配和使用。
三、施工流程1. 铺设基础:根据设计方案进行地基的准备和铺设,保证地基的均匀和稳定。
2. 塔身组立:按照施工图纸和要求,进行铁塔的组立。
首先进行地面组装,然后再进行吊装和安装到预留位置。
3. 螺栓固定:进行螺栓的安装和固定,保证铁塔与地基之间的连接牢固可靠。
4. 支撑装置安装:根据设计要求,进行支撑装置的安装和调试,确保铁塔的稳定性和可靠性。
5. 吊装设备安装:将需要放置在铁塔上方的信号设备进行吊装和固定。
6. 地线安装:进行地线的安装和连接,确保信号传输的稳定和可靠。
7. 安全检测与验收:对已安装完成的铁塔进行安全检测和验收,确保施工质量和安全。
四、质量控制和安全措施1. 施工过程中严格按照设计要求和施工规范进行操作,确保施工质量符合要求。
2. 施工现场设置警示标志,确保安全施工,避免人员和设备受伤或损坏。
3. 每日组织安全会议,强化施工人员的安全意识,确保施工过程中的安全。
4. 定期进行施工现场的巡查和检查,随时发现安全隐患并及时处理,保证施工安全。
5. 施工完毕后,进行安全验收,确保整个项目的安全达到预期要求。
五、成本控制1. 合理购买材料和设备,避免浪费;2. 优化施工流程,提高施工效率;3. 根据现场实际情况进行施工调整,减少不必要的成本;4. 加强质量管理,确保一次性通过验收,避免返工和重复施工。
铁塔基础施工方案施工方案一、施工准备1.确定施工现场:根据设计要求和地质勘察报告,选择合适的施工场地,确保满足施工要求。
2.清理施工场地:清理施工现场,清除杂草、垃圾等,确保施工区域干净整洁。
3.整理施工材料:根据设计方案,准备所需材料,包括水泥、砂石、钢筋等。
4.搭设施工设备:在施工现场搭设所需的施工设备,包括起重机、混泥土搅拌机等。
二、基础施工1.基础平整处理:根据设计方案,在施工现场进行基础平整处理,确保基础施工的稳定性。
2.基础标定:根据设计要求,在基础平整处理的基础上进行基础标定,确定铁塔的准确位置。
3.基础浇筑:按照设计要求,进行基础的混凝土浇筑,同时进行钢筋加固,确保基础的强度和稳定性。
4.基础围护:在基础浇筑完成后,对基础进行围护,以保护基础的完整性和稳定性。
5.基础养护:对已完工的基础进行养护,包括水养护和保温养护,确保基础的强度和稳定性。
三、铁塔安装1.铁塔运输:根据设计要求和基础施工完成情况,进行铁塔的运输和吊装准备工作。
2.铁塔吊装:采用起重机进行铁塔的吊装,确保吊装过程的安全和稳定。
3.铁塔安装:将铁塔逐段安装到基础上,并根据设计要求进行调整和校正,确保铁塔的垂直度和水平度。
4.铁塔固定:在铁塔安装完成后,进行固定处理,包括焊接、螺栓连接等,确保铁塔的稳定性。
四、施工验收1.施工质量检查:对已完工的铁塔基础施工进行质量检查,确保施工质量符合设计要求和标准。
2.施工记录整理:整理施工过程中的相关记录,包括施工问题、施工日志、施工图纸等。
3.施工报告编制:根据施工记录和施工质量检查结果,编制施工报告,汇总施工过程中的问题和解决方案。
4.施工验收:邀请相关部门对施工质量进行验收,确保施工过程的合规性和质量。
五、安全措施1.安全教育:在施工前,对工人进行安全教育,强调施工过程中的安全注意事项和紧急处理方法。
2.安全监控:在施工现场设置监控摄像头,对施工过程进行监控,及时发现和处理安全隐患。

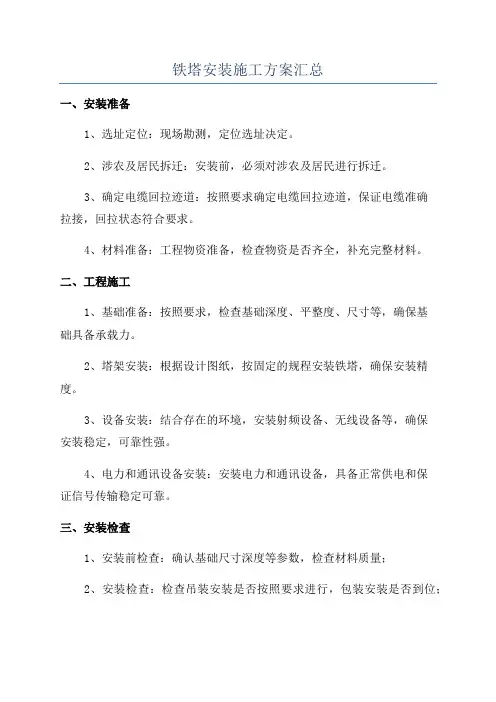

铁塔安装施工方案汇总
一、安装准备
1、选址定位:现场勘测,定位选址决定。
2、涉农及居民拆迁:安装前,必须对涉农及居民进行拆迁。
3、确定电缆回拉迹道:按照要求确定电缆回拉迹道,保证电缆准确
拉接,回拉状态符合要求。
4、材料准备:工程物资准备,检查物资是否齐全,补充完整材料。
二、工程施工
1、基础准备:按照要求,检查基础深度、平整度、尺寸等,确保基
础具备承载力。
2、塔架安装:根据设计图纸,按固定的规程安装铁塔,确保安装精度。
3、设备安装:结合存在的环境,安装射频设备、无线设备等,确保
安装稳定,可靠性强。
4、电力和通讯设备安装:安装电力和通讯设备,具备正常供电和保
证信号传输稳定可靠。
三、安装检查
1、安装前检查:确认基础尺寸深度等参数,检查材料质量;
2、安装检查:检查吊装安装是否按照要求进行,包装安装是否到位;
3、调试检查:检查设备是否连接线是否符合要求,电压调试是否正常,电缆布设是否规范;
4、现场检查:细部检查。
一、工程概述及特点本工程为中广核博山岳阳山风电场集电线路工程,风场共计33台风机,单机容量1.5MW,接线方式采用1机1变的单元接线。
风机出口电压经箱变升至35kV后,经35kV 地埋电缆(YJV22-26/35-3×50)至电缆终端塔,与35kV架空线路“T”接。
根据风机分布位置,本工程共建三回35kV架空线路,分别为A线、B线、C线,架设至风场升压站围墙外终端塔,改为三回地埋电缆(型号为YJV22-26/35-3×185)经升压站电缆沟接入升压站内35kV开关柜中。
架空线路路径全长22.01km,其中双回路路径长度4.27km,单回路路径长度17.74km。
YJV22-26/35-3×50电缆总长2.6km, YJV22-26/35-3×185电缆总长1.0km。
本工程地埋电缆采用两种型号,各风机箱变与架空线路之间采用YJV22-26/35-3×50型交联聚乙烯绝缘电缆;升压站外终端塔与35kV开关柜之间及钻越高压电力线处采用YJV22-26/35-3×185型交联聚乙烯绝缘电缆。
33台风机均是从相应箱变敷设电缆至架空线路电缆终端塔,与架空线路连接。
本工程电缆采用直埋敷设方式,过路时采用穿管敷设。
二、编制依据1、山东电力工程咨询院有限公司设计的施工图纸2、相关厂家图纸3、《电气装置安装工程质量检验及评定规程》DL/T 5161.1~5161.17-20024、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《交流电气装置的接地》 DL/T 621-19976、《电气装置安装工程 35kV及以下架空电力线路施工及验收规范》 GB 50173-19927、《电气装置安装工程电气设备交接试验标准》 GB 50150-20068、《电力建设安全工作规程第2部分:架空电力线路》 DL 5009.2-2004三、本工程分为四个阶段完成:(一)、接地安装。

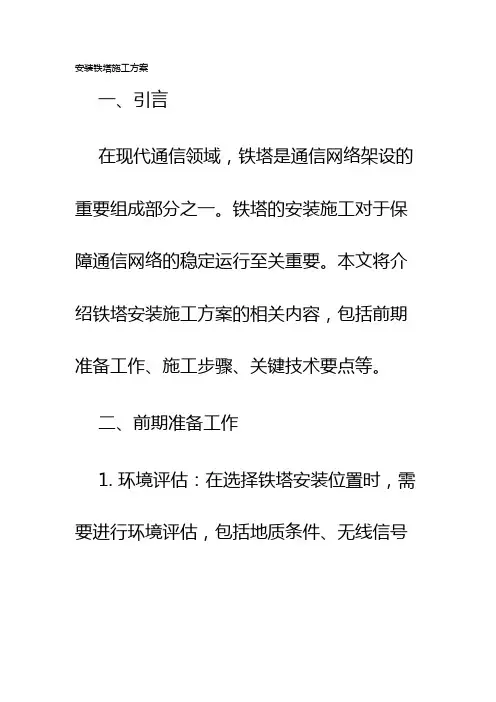

安装铁塔施工方案一、引言在现代通信领域,铁塔是通信网络架设的重要组成部分之一。
铁塔的安装施工对于保障通信网络的稳定运行至关重要。
本文将介绍铁塔安装施工方案的相关内容,包括前期准备工作、施工步骤、关键技术要点等。
二、前期准备工作1. 环境评估:在选择铁塔安装位置时,需要进行环境评估,包括地质条件、无线信号覆盖情况、气象条件等,以确保安装的稳定性和通信质量。
2. 材料准备:准备所需的铁塔主体、导线、吊车等施工工具和材料,确保施工过程中的物资供应。
3. 施工方案设计:根据实际情况制定铁塔安装的具体施工方案,包括施工时间、队伍组织、作业程序等。
三、施工步骤1. 地基施工:首先需要在安装位置进行地基施工,包括地基开挖、基础浇筑等。
地基的牢固稳定是铁塔安装的基础。
2. 铁塔组装:根据设计方案,将铁塔主体按指定顺序进行组装。
在组装过程中,需要注意零部件的垂直度和水平度,以确保铁塔的稳定性。
3. 吊装安装:在组装完成后,利用吊车等设备将铁塔吊装到预定位置,并进行固定。
在吊装过程中,需要严格控制吊装速度和吊装力度,以免对铁塔造成损坏。
4. 导线安装:安装并固定好铁塔后,接下来是对导线进行安装。
根据通信规划要求,将导线拉设到各个指定位置,并进行固定。
5. 调试与测试:在安装完成后,对铁塔进行调试,并进行信号测试和质量验证,以确保安装的铁塔可以正常工作和满足通信要求。
四、关键技术要点1. 地基处理技术:地基的牢固稳定是铁塔安装的关键。
需要根据具体环境情况选择合适的地基处理技术,如地基加固、地基注浆等。
2. 铁塔组装技术:在铁塔组装过程中,需要掌握零部件的正确组装方法,并注意零部件之间的连接紧密度和准确度。
3. 吊装技术:吊装是铁塔安装的关键步骤,需要掌握吊装设备的操作技巧,确保铁塔安全放置到预定位置。
4. 导线安装技术:导线的安装需要掌握正确的布线方法和固定技巧,保证导线的稳定性和通信质量。
五、施工安全与质量控制1. 安全保障:在施工现场需要设置合理的安全警示标志和警戒线,并采取必要的安全防护措施,如佩戴安全帽、安全绳等,确保施工人员的安全。
安装铁塔施工方案1. 引言在无线通信领域,铁塔被广泛应用于搭设基站天线、传输设备和其他通信设备。
安装铁塔是搭建移动通信基础设施的重要一环。
本文将介绍安装铁塔的具体方案,包括选址、施工准备、施工流程以及安全措施等内容。
2. 选址选址是安装铁塔的第一步,它直接影响到铁塔的后续施工和使用效果。
在选址过程中需要考虑以下几个因素:•地形条件:选址地点应具备平整且稳定的地基,避免地质灾害和塔体倾斜等问题的发生。
•基础设施:选址地点附近应有充足的电力供应、通信传输设备以及道路交通等基础设施,方便后续的施工和维护。
•信号覆盖:选址地点应能够满足无线通信信号的覆盖需求,最好不受高建筑物、山脉等地形障碍的影响。
3. 施工准备在进行铁塔的安装之前,需要进行一系列的施工准备工作,确保施工的顺利进行。
主要包括以下几个方面:3.1 材料准备•铁塔:根据设计要求,准备合适型号和规格的铁塔。
•基础材料:包括混凝土、钢筋等基础材料。
•吊车和起重设备:用于铁塔的安装和卸载。
3.2 人员培训安装铁塔需要经验丰富的专业施工人员,所以在施工前应进行相关人员的培训,包括铁塔的安装要点、操作规程以及相关的安全知识。
3.3 工程测量在施工前需要进行工程测量,确定铁塔的安装位置和高度等参数,以确保施工的准确性和稳定性。
4. 施工流程铁塔的安装主要分为以下几个步骤:4.1 打桩基础首先需要进行基础的施工,包括在选定的位置进行地面平整和打桩,用以固定铁塔。
4.2 安装塔身安装铁塔主体时需要利用起重设备将铁塔塔身逐段提升,同时进行连接和固定。
4.3 安装天线和设备铁塔安装完成后,需要进行天线和其他通信设备的安装和连接。
4.4 调试和测试在安装完成后,需要对安装的铁塔进行调试和测试,确保信号传输的稳定性和无故障运行。
5. 安全措施在进行铁塔安装过程中,需要采取一系列的安全措施,以保障施工人员的人身安全和设备的完好:•施工人员必须佩戴安全帽和其他安全装备。
铁塔工程施工方案一、项目背景随着移动通信技术的迅猛发展,铁塔工程成为重要的基础设施建设项目。
铁塔工程的施工要求高度的规范和严谨,以确保塔身的稳定性和信号的传输质量。
本文档旨在详细介绍铁塔工程的施工方案,确保施工过程安全、高效。
二、施工准备2.1 人员配备施工队需要具备相应的人员配备,包括项目经理、技术员、施工队长、安全员等。
项目经理负责整个施工过程的协调管理,技术员负责施工技术指导,施工队长负责具体施工操作,安全员负责安全监督。
2.2 施工材料准备施工材料的准备是施工的重要环节,包括铁塔主体材料、连接件、螺栓等。
为确保质量,施工方应从正规渠道购买可靠质量的材料。
2.3 设备准备施工所需的设备包括吊车、起重机、搅拌车等。
施工方应在施工前对设备进行检修,确保设备的正常运行。
三、施工流程3.1 基础施工铁塔工程的基础施工是保证塔身稳定性的重要环节。
具体流程如下: - 清理施工场地,确保场地平整; - 测量和标定基础位置,根据设计要求挖掘基础坑; - 浇筑混凝土基础,确保基础的牢固性; - 安装主体支架以及固定件,确保支架的水平度和垂直度。
3.2 钢塔安装钢塔安装是铁塔工程的关键阶段。
具体流程如下: - 将钢塔部分部件与塔基连接,确保连接紧固; - 分段吊装钢塔,注意吊装过程中的平衡和稳定,保证安全;- 根据设计要求安装钢塔剩余部件,并严格按照要求进行固定,确保整个钢塔的结构稳定。
3.3 天线安装天线是铁塔工程的关键组成部分,对通信信号传输起到重要作用。
具体流程如下: - 安装天线架,确保架子的稳定性; - 安装天线,确保安装牢固,并进行调试。
3.4 线缆安装线缆安装是铁塔工程的重要环节,直接关系到信号传输的质量。
具体流程如下:- 安装线缆支架,确保支架的牢固性; - 接入线缆,保证线缆连接的可靠性。
四、施工安全措施施工过程中,安全是第一位的。
为保证施工的安全性,施工方需要采取以下措施: - 提供高质量的个人防护装备,确保施工人员的安全; - 安全员全程监管,及时发现并处理安全隐患; - 操作人员必须熟悉操作规程,严格按照要求进行施工。
铁塔施工方案铁塔施工方案一、方案概述本次施工方案主要针对一座高度为200米的铁塔进行施工。
方案涵盖了铁塔的基础施工、主体施工以及安装调试等工作内容。
通过科学合理的施工流程和安全措施,保证施工的质量和安全。
二、施工准备1. 完善设计:根据设计要求,制定施工方案,并向相关部门进行备案。
2. 采购材料:根据施工需要,采购所需的钢材、混凝土等材料,保证施工过程中的材料供应。
3. 组织人员:成立项目组,派遣专业人员负责施工管理与监控。
4. 完善设备:保证施工所需的各种设备的准备,包括塔吊、起重机等。
5. 检查施工现场:对施工现场进行检查,确保施工安全,消除潜在的安全隐患。
三、基础施工1. 地基处理:根据土质情况,采取适当的地基处理措施,包括挖掘坑槽、灌注桩等。
2. 浇筑基础:根据设计要求,进行混凝土的浇筑,保证基础的稳定性。
3. 筑造塔身:采用预制钢构件,进行塔身的组装和连接。
4. 浇筑塔身:对塔身进行加固,浇筑混凝土,提高整体的稳定性。
四、主体施工1. 安装平台:根据设计需求,搭建施工平台,为铁塔的上部施工提供良好的工作条件。
2. 安装塔筒:将塔筒小组装完好后,借助塔吊将其吊装至预定位置。
3. 安装塔头:塔头包括造型、灯光等,需要精确安装。
4. 加固施工:对塔身和平台进行加固,确保整体的稳定性和安全性。
5. 检查验收:对铁塔进行全面检查,确保其安装质量合格,达到设计要求。
五、安装调试1. 室内设备安装:根据设计要求,在塔身内安装通信设备,保证其正常运转。
2. 电力供应:对铁塔进行电力供应,确保设备的正常运行。
3. 信号调试:对铁塔的信号进行调试,保证通信质量的稳定和可靠。
六、安全措施1. 安全防护:施工现场进行周围封控,设置安全警示标志,保障施工人员的安全。
2. 施工检查:定期检查施工现场的安全状况,消除安全隐患。
3. 劳动保护:提供工作所需的安全装备,定期进行劳动保护培训。
七、总结本次铁塔施工方案对基础施工、主体施工以及安装调试等工作进行了全面的规划和安排。
工程概述及特点本工程为中广核博山岳阳山风电场集电线路工程,风场共计33 台风机,单机容量1.5MW,接线方式采用1 机1 变的单元接线。
风机出口电压经箱变升至35kV 后,经35kV 地埋电缆( YJV22-26/35- 3×50)至电缆终端塔,与35kV架空线路“ T”接。
根据风机分布位置,本工程共建三回35kV架空线路,分别为A线、B 线、C线,架设至风场升压站围墙外终端塔,改为三回地埋电缆(型号为YJV22-26/35- 3× 185)经升压站电缆沟接入升压站内35kV 开关柜中。
架空线路路径全长22.01km,其中双回路路径长度4.27km,单回路路径长度17.74km。
YJV22-26/35- 3×50 电缆总长2.6km,YJV22-26/35- 3× 185 电缆总长1.0km。
本工程地埋电缆采用两种型号,各风机箱变与架空线路之间采用YJV22-26/35- 3×50 型交联聚乙烯绝缘电缆;升压站外终端塔与35kV开关柜之间及钻越高压电力线处采用YJV22-26/35- 3×185型交联聚乙烯绝缘电缆。
33 台风机均是从相应箱变敷设电缆至架空线路电缆终端塔,与架空线路连接。
本工程电缆采用直埋敷设方式,过路时采用穿管敷设。
二、编制依据1、山东电力工程咨询院有限公司设计的施工图纸2、相关厂家图纸3、《电气装置安装工程质量检验及评定规程》DL/T 5161.1~5161.17-20024、《电气装置安装工程接地装置施工及验收规范》GB50169-20065、《交流电气装置的接地》DL/T 621-19976、《电气装置安装工程35kV 及以下架空电力线路施工及验收规范》GB 50173-19927、《电气装置安装工程电气设备交接试验标准》GB 50150 -20068、《电力建设安全工作规程第2 部分:架空电力线路》DL 5009.2 -2004三、本工程分为四个阶段完成:(一)、接地安装。
(二)、铁塔安装。
(三)、导线架设。
(四)光缆架设。
(二)、铁塔安装1、施工方案1.1本次B、C回路集电线路共设计95基铁塔,1.2铁塔材料技术要求1.2.1铁塔构件所用钢材为Q235B和Q345B两种。
1.2.2所有构件均须热镀锌防腐。
1.2.3所有M16螺栓(包括防卸螺栓)及脚钉采用4.8 级(热镀锌后的强度等级)。
1.2.4铁塔构件连接以螺栓连接为主,主材角钢采用对接接头,间隙为10mm,接头处外包角钢铲心(刨根)。
1.2.5铁塔横担以下全部采用防卸螺栓,对防卸螺栓的要求如下:防卸螺栓与普通螺栓同级别、同规格;防卸螺栓不得破坏连接件的镀锌层;防卸螺栓应能复紧,安装后露丝长度满足规程要求;防卸螺栓应方便施工及检验,不宜使用专用工具;防卸螺栓应同时具有防松功能;防卸螺栓的无扣长应与普通螺栓一致。
1.2.6采用滑轮组吊装构件、上下传递物品。
2、作业流程图3、作业技术要求3.1组立自立塔现行常用的两种施工方法3.1.1内拉线悬浮式抱杆分解组立铁塔3.1.2通天摇臂式抱杆分解组立铁塔3.1.3本次施工使用内拉线悬浮式抱杆分解组立铁塔的方案3.2内拉线悬浮式抱杆分解组立铁塔施工吊器具的选择3.2.l内拉线悬浮抱杆分解组立铁塔现场布置图:①抱杆②羊角撑③朝天滑车④牵引钢丝绳⑤上拉线⑥下拉线⑦双钩紧线器⑧朝地滑车⑨转向滑车⑩调整大绳3.2.2常规铁塔组立所需主要工器具的选择3.2.2.1所组立的铁塔,上拉线与下拉线所绑扎点的塔身根开在2m一6m之间,单片起吊最大重量在650kg 以内时,或绑扎点塔身根开在4m一6m之间,单片起吊最大重量在650—800kg 以内时,采用以下工器具:3.2.2.2所组立的铁塔,上拉线与下拉线绑扎点的塔身根开在4m一6m之间,单片起吊最大重量在800—1000kg 以内时,采用以下工器具。
3.2.2.3在现行常规铁塔组立中,所用的抱杆定型,因此一般只适用于绑扎点根开在6m以下的塔段组立,在6m以上时应采用独脚抱杆组立,另单片起吊重在1000kg 以上时,应另行编制施工方案,以上内容本文不作赘述。
3.2.2.4上拉线与下拉线的长度因施工方便,一般将长度定型,若施工中上拉线与下拉线遇到长度不够时,可用等同规格的钢丝绳套相接以满足要求,牵引钢丝绳亦如此。
3.2.2.5施工中所用的工器具必须是合格的工器具3.3 内拉线抱杆分解组立铁塔施工方法3.3.1施工流程图3.3.2施工技术要点。
3.3.2.1铁塔地面组装及吊装分片的原则。
3.3.2.1.1严格按施工图纸进行组装,各部分的组装应符合《规范》要求。
3.3.2.1.2分片重量不超过抱杆的允许最大承载能力及最大起吊高度,并应利于安装作业的方便和安全。
3.3.2.2构件的吊装3.3.2.2.1牵引钢丝绳与构件的绑扎:牵引钢丝绳在构件上的绑扎位置,一定要在构件重心略高处。
绑扎完毕后,牵引绳一定要位于构件的结构中心线上,以防止构件在起吊过程中产生倾覆歪斜等现象。
3.3.2.2.2调整大绳的绑扎及其它要求。
3.3.2.2.2.1调整大绳的绑扎点一般在构件的下端(或外端)节点位置各栓一条大绳,使构件在起吊过程中平稳起立。
3.3.2.2.2.2调整大绳可绕在可靠的锚桩或树根上,也可用人力控制。
调整大绳与地面的夹角应小于45°。
3.3.2.2.2.3起吊构件的过程中,调整大绳的受力应适中。
一般应使起吊构件离开塔身0.5 米左右。
调整大绳需松紧,应缓松缓紧,要防止突然松绳。
3.3.2.2.3构件的安装3.3.2.2.3.1在每段铁塔正、侧面的构件中基本组装完后,才能开始提升抱杆。
3.3.2.2.3.2当抱杆提升完毕,开始吊装上面一段构件之前,凡是能安装的辅铁,都必须装上。
3.3.2.2.3.3主材接头螺栓及连接接头附近水平铁的螺栓,必须拧紧。
3.3.2.3抱杆的组立与提升3.3.2.3.1采用分段内拉线抱杆时,在竖立前应把抱杆组装好,把接头螺栓逐个拧紧。
3.3.2.3.1.1当采用铝合金小抱杆时,抱杆的竖立可直接用人力进行控制竖立。
3.3.2.3.1.2当采用铝合金大抱杆时,抱杆的竖立可借助于两根木头抱杆组成人字形进行整体起立。
3.3.2.3.2抱杆提升的步骤。
3.3.2.3.2.1缓缓松开上拉线,使抱杆倾斜靠在已装好的塔身上,把上拉线移到下一工作位置,将上拉线在主材上绕二圈后,缓缓收紧拉线,使抱杆居塔身中心。
3.3.2.3.2.2将抱杆拦风绳上端绑扎死在已安装好部分的顶部主材上(应绑扎在节点处),再让拦风绳依次通过抱杆朝地滑车,引向转向滑车直到牵引动力。
此时塔上的转向滑车一定要与牵引用的拦风绳绑扎点处等高,并在其对角位置。
3.3.2.3.2.3启动牵引,将抱杆提升很小的高度,解开下拉线,并将上下拉线按规定长度在下一工作位置绑死。
3.3.2.3.2.4继续牵引,使抱杆逐步向上提升。
在提升的同时,四把上拉线应同步缓缓的松动。
直到抱杆提升到有效高度后,用上拉线调整抱杆,使其居塔身中心,然后绑死上拉线。
这里应注意在提升抱杆时,四把上拉必须同步的缓缓松动,不得突然松开。
3.3.2.3.2.5调整下拉线的两把调节器(双钩),将下拉线收紧,并使抱杆本体处于塔身中心。
3.3.2.3.2.6松开牵引动力,恢复起吊构件工作状态3.3.2.3.2.7抱杆提升示意图①抱杆②上拉线③转向滑车④提升钢丝绳⑤朝地滑车3.3.2.4 抱杆的拆除3.3.2.4.1在横担中部(塔身中心)挂一转向滑车,将牵引钢丝绳一端穿过朝地滑车至抱杆根部绑死,上端引向转向滑车,转向后引至地面转向滑车至牵引动力,并将钢丝绳将抱杆头部与牵引钢丝绳绑拢在一起。
3.3.2.4.2启动牵引,将抱杆销向上提升,拆除上、下拉线,并在抱杆根部栓一大绳。
3.3.2.4.3回松牵引钢丝绳,缓降抱杆,当抱杆降至适应位置后,用大绳将抱杆引出塔身,若引出有困难,可拆除部分辅材,待抱杆从塔身内引出后,将拆除的辅材重新安装好。
3.4用内抱杆分解组立铁塔时安全注意事项,3.4.1全体施工人员在施工中必须认真执行《安规》、《建规》和施工技术指导书。
3.4.2离地2 米以上的工作均属高空作业,作业人员必须系好安全带及付保险绳,现场工作人员必须正确戴好安全帽,自觉遵守安全作业纪律,严禁违章施工。
3.4.3杆塔应减少双层作业,高空作业设安全监护人。
地面组装和高空作业应相互照顾,密切配合,所用的工具、材料严禁抛扔,确保施工安全。
3.4.4施工前,班组对工器具进行全面性能安全检查,班前做好“三交三查”工作。
3.4.5在连接主材时,操作人员应先选择好安全位置,然后再进行操作。
3.4.6当用内拉线调整抱杆倾角时,应逐渐加力,不得过猛,同时应检查拉线受力情况。
3.4.7在塔材就位时,牵引或回松速度应缓慢,且塔上操作人员必须待塔材吊稳和停止牵引后,方可伸手操作,主材和侧面大斜材未全部接牢之前,不得到吊件上作业。
3.4.8必须及时连接铁塔的横材与斜材;当遇到塔材组装困难时,应进行适当处理,严禁浮放在塔上,以免误登滑落肇事。
3.4.9起吊动滑车的挂钩和绑扎绳套,必须在主材的连接螺栓紧固后方准拆除。
3.4.10塔上操作人员,在操作前必须检查安全带是否栓扣牢靠,且安全带必须栓在主材上。
3.4.11在起吊过程中,严禁将手脚伸入吊件的空隙内,吊件就位的连接次序应先低腿后高腿3.4.12 提升扒杆时, 四根栏风应固定在已组芷完毕的铁塔主材上, 严禁以人力控 制拉线,抱杆露出塔身的高度应不超过抱杆的有效高度,承托与抱杆的夹角应不超过 38°。
3.4.13 被吊物件应绑扎牢固, 在绑扎处要垫以麻袋, 构件上的所带辅助物要绑扎 牢固。
3.4.14 四根拉线固定在铁塔主材上, 一定要用麻袋, 方木加以作垫, 以避免钢丝 绳和塔材受损,抱杆调整时,应使它与地面垂直,使四根拉线的受力均衡,减少扒杆 的横向受力。
3.5 内拉线抱杆分解组塔受力计算3.5.1 假定控制绳对地夹角 45°,每个滑轮的损耗系数为 1.05 ,抱杆倾斜角最大 为 5 °,计算质量 Q 为起吊质量 Q 0的 1.2 倍。
3.5.2调整大绳受力 R 和起吊钢丝绳受力 P 计算。
如下图( 1)、(2)为调整大绳和起吊钢丝绳受力状态和合力图。
调整大绳受力R 为:起吊钢丝绳与垂线的夹角θ为X/2 + a135上述式中 X ——铁塔上口塔身宽度, m ;a ——起吊构件距塔身的空隙,吊装构件时取 a=0.5m ; L 1——抱杆有效高度, m ; Q0 ——起吊件质量, kg ; A 、B ——系数,和θ有关,如表( 1)所示。
表(1) 系 数 A 、B 值 表R=1.2× 9.8Q 0sin Sin(45 °-= AQR 45 (1) Q(2)起吊钢丝绳受力 P 为1.2×9.8Q 0sin45°Sin(45°-θ)= BQ3.5.3 牵引钢丝绳受力 S 。
