对夹信号蝶阀

信号蝶阀的作用分析一信号蝶阀的特点：1、小型，容易拆拆及维修，并可以免意位置上安拆。

2、结构简单、紧凑，90°旋转启闭迅速。

3、操作扭矩小，省力沉巧。

4、达到完全密封，气体试验泄漏为零。

5、选择不同零部件材质，可适用多种介质。

6、流量特性趋于直线，调理性能好。

7、启闭试验次数多达万次，使用寿命长。

8、凡使用闸阀、止来阀、截止阀、旋塞阀、胶管阀及隔膜阀的管路，特别在下层建筑消防系统及需要显现阀门开关状态的管线系统上，均可用该阀替换。

二信号蝶阀的工作原理1、信号蝶阀由蜗轮蜗杆传动拆置驱动转轴及蝶板旋转实现启闭和控制流量。

2、旋转蜗轮蜗杆传动拆置手轮，使蝶板达到启闭及调理流量的目的，手轮顺时针方向旋转为阀门关闭。

3、蜗轮蜗杆传动拆置箱体外设置微动开关有两种形式：a、在传动拆置箱体外设有开向、关向两个微动开关，分别在阀门全开和关闭时动作，接通控制室“阀开”“阀关”指示灯源，使之准确显现阀门开关状态。

b、在传动拆置箱体外设关向微动开关（蝶板全关位置为0°），该蝶板由0°～40°位置时微动开关支作，赢出阀门关闭信号，40°～90°位置时另一对常闭可赢出阀门翻开信号。

可调整压触微动开关的凸轮，显现蝶板所处的不同位置。

三信号蝶阀蜗轮传动拆置使用调整及接线方法1、翻开电器开关箱罩，根据电器控制要求把电缆的芯线接到相应的端子，并密封好电缆进口，同时把电缆固定，以防止外力牵动时损坏电缆接线。

2、该阀门在“全关”位置时，顺时针转动下面的关向凸轮，是凸轮刚好触动微动开关（可以听到咔哒声），然后旋紧凸轮上的螺钉固定凸轮。

3、该阀门在“全开”位置时，逆时针转动上面的开向凸轮，用取上述相同的方法调整好开向凸轮。

4、调整限位螺钉，该阀门在“全关”或“全开”位置时，不应使限位螺钉刚好顶在蜗轮的限位平面，而应留有一定的间隙，然后旋紧限位螺钉上的锁紧螺母。

5、盖上电器开关箱罩，该阀门在“全关”位置时，使开度指示器的指针指向刻度盘上的“0”刻度，并旋紧螺钉固定指针。

对夹式蝶阀厚度标准夹式蝶阀是一种常用的控制阀门，广泛应用于工业领域。

作为一种重要的组成部分，夹式蝶阀的厚度标准十分关键。

本文将从夹式蝶阀的定义、结构、厚度标准以及应用等方面进行详细介绍。

定义夹式蝶阀是一种通过旋转圆盘来控制流体的阀门。

它由阀体、阀杆、阀盘和密封件等部件组成，具有结构简单、重量轻、启闭迅速等优点。

结构夹式蝶阀的结构主要包括阀体、阀杆、阀盘和密封件。

阀体一般采用铸铁、不锈钢等材料制成，具有一定的强度和耐腐蚀性。

阀杆负责连接手动或电动装置，通过旋转来控制阀盘的启闭。

阀盘是夹式蝶阀的关键部件，它的形状决定了阀门的控制能力。

密封件主要用于保证阀门的密封性能，常见的有橡胶密封圈和金属密封圈等。

厚度标准夹式蝶阀的厚度标准是指阀体和阀盘的厚度要符合一定的要求。

一般来说，阀体的厚度应根据工作压力、温度和介质的性质来确定。

阀盘的厚度则需要考虑到流体的流速和阀门的控制精度等因素。

对于不同规格的夹式蝶阀，其厚度标准也会有所不同。

应用夹式蝶阀广泛应用于石油、化工、冶金、电力等行业。

在石油化工领域，夹式蝶阀可用于控制各种流体的流量，如原油、天然气等。

在冶金行业，夹式蝶阀常用于控制冶炼过程中的气体和液体。

在电力领域，夹式蝶阀可用于控制锅炉的进出口流量。

此外，夹式蝶阀还广泛应用于供水、排水等领域。

总结夹式蝶阀作为一种常用的控制阀门，其厚度标准对于阀门的性能和安全性至关重要。

在选择和使用夹式蝶阀时，需要根据具体的工况要求来确定阀体和阀盘的厚度。

夹式蝶阀的应用范围广泛，从石油化工到电力，都有其独特的应用场景。

对于工程师和技术人员来说，了解夹式蝶阀的厚度标准是十分必要的，能够帮助他们选择合适的阀门，确保工业生产的正常运行。

通过对夹式蝶阀厚度标准的介绍，我们可以了解到夹式蝶阀的定义、结构、厚度标准和应用等方面的内容。

夹式蝶阀作为一种重要的控制阀门，其厚度标准对于阀门的性能和安全性至关重要。

只有选择合适的夹式蝶阀，并确保其厚度符合标准要求，才能保证工业生产的正常运行。

对夹式气动蝶阀的工作原理
对夹式气动蝶阀，也称作夹紧气动蝶阀，是按照气动操作原理，采用国际标准的二位四通或三位六通流体形态的气动蝶阀。

这一种阀门的名字也称为夹紧式蝶阀，因为其设计具有夹紧式核心，没有特殊锥形结构，因此在夹紧安装时不会出现磨损现象。

对夹式气动蝶阀的工作原理是将介质通过气动活塞驱动蝶片移动而实现开启和关闭控制。

它主要通过弹簧和气动活塞实现蝶片的切断和释放，以达到开启和关闭的目的。

当介质通过气压驱动活塞推动蝶片移动时，蝶片侧腔的气压值会随之变化，从而产生一种升力，把蝶片由开启到关闭的过程实现，当蝶片的气压值达到一定时，弹簧就会打开蝶片，使阀体彻底分离，关闭阀门，蝶片返回原位，阀体封闭，实现完全关闭。

此外，当气压发生变化时，蝶片也会发生抖动，从而影响系统的正常工作。

为了解决该问题，需要调节气动活塞的动态响应，用弹簧将动态响应缓慢。

如此一来，即使气压发生变化，蝶片也不会抖动，系统就能正常工作。

对夹式气动蝶阀具有许多优点，比如它的开关迅速，可靠性高，使用寿命长、内部耗损小，便于维护和使用，可以有效地控制介质，消除温度降低和通过阀门的气泡，改变流量，极大地提高运行稳定性，能够节省空间和经济高效。

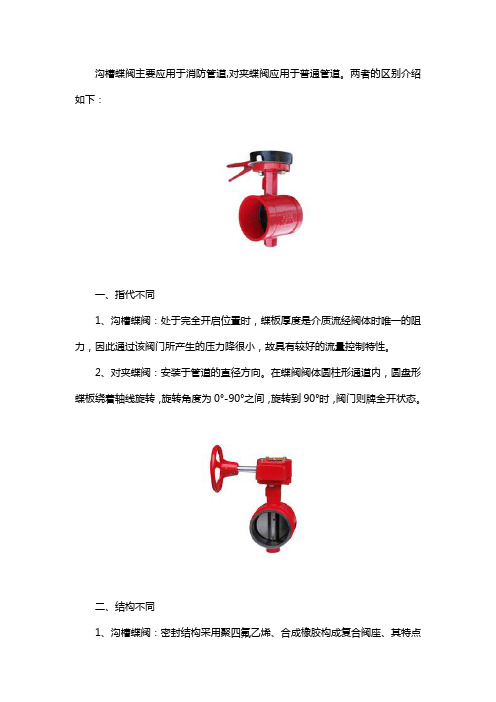

沟槽蝶阀主要应用于消防管道,对夹蝶阀应用于普通管道。

两者的区别介绍如下：
一、指代不同
1、沟槽蝶阀：处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

2、对夹蝶阀：安装于管道的直径方向。

在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则牌全开状态。

二、结构不同
1、沟槽蝶阀：密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点
在于阀门的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性，从而使蝶阀的寿命得以提高。

2、对夹蝶阀：结构简单、体积小、重量轻，只由少数几个零件组成。

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。

三、特点不同
1、沟槽蝶阀：蝶板与阀杆的连接采用无销钉结构，克服了有可能的内泄漏点。

蝶板外圆采用球面造型，提高了密封性能及延长了阀门的使用寿命，带压启闭5万次以上仍保持零泄漏。

密封件可更换，且密封可靠达到双向密封。

2、对夹蝶阀：蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

蝶阀有弹密封和金属的密封两种密封型式。

弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。

河北洁阳量具有限公司主营产品有：磁性方箱、工量具系列、阀门系列、除尘设备及配件等，广泛应用于电站、冶金、机械、化工、船舶、汽车、农机、电器、仪表、五金等生产领域。

dn40 pn16不锈钢对夹式蝶阀规格参数摘要：一、不锈钢对夹式蝶阀简介1.不锈钢对夹式蝶阀定义2.不锈钢对夹式蝶阀的用途和适用范围二、dn40 pn16 不锈钢对夹式蝶阀规格参数1.公称通径(DN)2.压力等级(PN)3.阀体材质4.连接方式5.驱动方式6.密封材质三、不锈钢对夹式蝶阀的工作原理1.蝶阀的开关过程2.蝶阀的流体控制特性四、不锈钢对夹式蝶阀的优缺点分析1.优点a.结构简单b.体积小c.操作方便d.密封性能好e.使用寿命长2.缺点a.承受压力较低b.温度适应性有限五、不锈钢对夹式蝶阀在工程中的应用1.用于水处理系统2.用于化工行业3.用于食品饮料行业4.用于空调系统正文：不锈钢对夹式蝶阀是一种常用的流体控制设备，广泛应用于各种工业领域。

它具有结构简单、体积小、操作方便、密封性能好、使用寿命长等优点，因此深受用户喜爱。

dn40 pn16 不锈钢对夹式蝶阀是一种具体的规格型号，其中“dn40”表示公称通径为40mm，“pn16”表示压力等级为16bar。

阀体材质采用不锈钢，连接方式为法兰连接，驱动方式为手动或电动，密封材质为EPDM 或氟橡胶。

不锈钢对夹式蝶阀的工作原理是利用阀杆的旋转来带动蝶板的运动，从而改变阀的开度，实现对流体的控制。

蝶阀的开关过程迅速、流畅，且具有良好的流体控制特性。

虽然不锈钢对夹式蝶阀具有很多优点，但是它也存在一些不足。

例如，它承受的压力较低，一般不超过16bar；另外，它的温度适应性有限，一般适用于100℃以下的工况。

在实际工程中，不锈钢对夹式蝶阀被广泛应用于水处理系统、化工行业、食品饮料行业以及空调系统等。

2. 安装此阀前须阅读产品说明书，确认合格证，其阀的性能特点是否与需安装的管道系统相符合；3. 此阀在使用过程中出现了故障时，应停止使用并检查、维修；4. 确认信号器的电源是否为24V/1A；六、信号器线路连接控制示意图：说明：当蝶阀处于关闭状态时，红灯亮，见上图闭合回路；当蝶阀被开启后，红灯灭，绿灯亮。

~3~XDFX—10/16（C）消防管道信号蝶阀使用说明书********阀门制造有限公司一、产品简介及工作原理：XDFX型信号蝶阀具有阀门启闭电信号装置的阀门，当输入24V电流，阀门关闭到全开启度的1/4时，阀门被关闭的信号即可传递到控制中心。

此阀系我公司专门为消防自动喷水灭火系统而开发研制，同时也广泛应用于其它确保阀门常开，防止被误关的场合。

结构特点与工作原理如下：XDFX型信号蝶阀系在D371X—10/16（C）等通用手动蝶阀的基础上加设信号装置而成。

信号装置设于操作手轮下方不易被碰撞的阀杆压盖侧面，信号装置内设有推动微动开关的小型升降机构，以齿轮与固定在蝶阀驱动阀杆上的齿轮啮合，并按一定的比例与蝶阀的蝶板同步动作，当转动手轮启闭蝶阀的同时，信号装置便输出对应蝶阀启闭位置的“通”、“断”电信号。

XDFX型信号蝶阀在阀门由全开到全闭的行程内均有信号输出。

信号装置输入电压24V交流或直流电源。

二、外形结构图：~1~三、主要技术性能：四、主要外形结构尺寸表：注：1、此表尺寸为对夹式蝶阀；2、括号“（）”内的数值是公称压力为1.6Mpa，其余的数值是公称压力为1.0Mpa和1.6Mpa两者相同的数值；五、安装与维护及注意事项：1. 安装此阀前要清除管道内的杂物；可以任意方式安装此阀；安装此阀时建议在其前安装一过滤器；~2~。

对夹式蝶阀的用途特点对夹式蝶阀广泛使用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断装置。

对夹蝶阀在结构上采用一个U型密封圈，解决了传统的偏心蝶阀的弊病，达到了延长寿命、增强密封性的目的。

一、对夹式蝶阀的产品特点：1、采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便2、内无连杆、螺栓等、工作可靠、使用寿命长。

可以多工位安装，不受介质流向影响。

二、对夹式蝶阀的用途：电动对夹式硬密封蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

三、对夹式蝶阀结构特点：对夹式蝶阀采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

体内无连杆、螺栓等、工作可靠、使用寿命长。

可以多工位安装，不受介质流向影响。

对夹蝶阀结构简单，易于拆卸，是调节流量和流体的最佳装置。

那么对夹蝶阀在安装时有哪些要求呢?就其应用范围来说，如果将对夹蝶阀作为流量控制使用，所要求的就是正确的选择阀门的尺寸和类型。

对夹式蝶阀不仅可以在石油、煤气等一般工业上有所应用，而且还可以在各种冷却水系统中使用。

此外，在安装以前一定要仔细阅读安装手册，这样可以有利于安装成功。

同时确保各种阀门的部件表面清洁。

需要注意的是在安装时一定要将阀门拆卸的空间预留出来，以便发生故障时能够快速的解决。

为了能够保证安全的使用对夹蝶阀，在安装时一定要满足技术要求。

对夹蝶阀工作原理夹蝶阀是一种常用的工业阀门，其设计和制造非常重要。

夹蝶阀由管道连接器、夹紧蝶板和操作机构组成。

夹紧蝶板是夹蝶阀的核心部分，它可以在阀门开启或关闭时旋转以控制流体的流动。

1. 开启状态夹蝶阀开启时，夹紧蝶板被角度转动到90度，并旋转到阀门的最后一部分。

当流体从管道中通过夹蝶阀时，流体会经过夹紧蝶板，夹紧蝶板将会转动，从而使流体通过阀门。

2. 关闭状态夹蝶阀的优点1. 夹蝶阀的结构简单，维护方便，因此具有较低的维修成本。

2. 夹蝶阀具有轻便的重量和小尺寸，节约空间。

3. 夹蝶阀的开启速度很快，比其他阀门更快。

4. 夹蝶阀具有优异的密封性能，可以控制流体的流动。

5. 夹蝶阀的操作机构可以定制，适应各种工业环境。

夹蝶阀的应用领域1. 夹蝶阀被广泛应用于石油化工、食品制造、制药、饮料、造纸等行业。

2. 夹蝶阀可以用于清洗系统，可以在清洗系统时快速开启和关闭，方便维护。

3. 夹蝶阀可以用于控制流体的流动和压力，保证安全运行。

夹蝶阀是一种简单有效的工业阀门，具有许多优点，广泛应用于各行各业。

夹蝶阀的材料选择在制造夹蝶阀时，需要选择适合的材料以满足工业需求。

夹蝶阀中最常用的材料包括碳钢、不锈钢、铸铁和铜合金等。

这些材料的选择主要取决于阀门应用的环境条件、压力和流体性质等。

对于一些高温高压或恶劣环境下的应用场景，需要使用耐腐蚀、耐磨损的材料，以保证夹蝶阀的耐用性和安全性。

不锈钢材料有较好的耐腐蚀性能，广泛应用于制造夹蝶阀。

而在一些对阀门重量有限制的场景下，可以采用铜合金，因为其重量轻但强度高，可以提高夹蝶阀的性能。

夹蝶阀的特殊形式除了常规的夹蝶阀外，还有一些特殊形式的夹蝶阀，例如双夹立式夹蝶阀、弹簧夹蝶阀、电动夹蝶阀、气动夹蝶阀等。

这些夹蝶阀形式可以根据不同的应用场景和需求来选择。

例如弹簧夹蝶阀，它具有自动密封的功能，可以在压力变化大的情况下保证夹紧蝶板的紧密度，增加夹蝶阀的稳定性。

电动夹蝶阀和气动夹蝶阀则可以节省人工操作时间，并具有高度的安全性，适用于一些高风险和恶劣环境下的应用。

对夹式蝶阀标准
对夹式蝶阀标准是指夹紧在管道法兰间的蝶阀。

夹式蝶阀的特点是安装方便，操作简单，结构紧凑，密封性能好，通流能力大，适用于各种介质的控制和截断。

对夹式蝶阀的标准主要包括以下几个方面：
1. 阀体材质和设计标准：夹式蝶阀的阀体可以采用铸铁、铸钢、不锈钢等材质，并按照国际标准如ISO、API、GB等进行设
计制造。

2. 阀门执行机构标准：夹式蝶阀的执行机构可以根据需要选择手动、电动、气动等形式，并且符合相关的行业标准和规范。

3. 连接形式和法兰标准：夹式蝶阀的连接形式主要有法兰连接和对夹连接两种，其中法兰连接可以按照标准如ANSI、DIN、JIS等进行选择。

4. 尺寸和压力等级：夹式蝶阀的尺寸和压力等级通常根据管道系统的需求来确定，常见的尺寸从DN50到DN2000不等，压
力等级从PN1.0MPa到PN25MPa不等。

通过符合标准的设计和制造，夹式蝶阀可以确保其安全可靠地工作，具有良好的密封性能和流畅的操作，广泛应用于石油、化工、电力、冶金、水处理等领域的管道系统中。

信号蝶阀的工作原理信号蝶阀是一种常见的工业自动化控制设备，主要用于控制流体的流量和流向。

它由阀体、阀盖、阀杆、阀座和传感器等部件组成。

信号蝶阀的工作原理主要涉及到以下几个方面：阀体结构、阀杆的运动方式和传感器的信号反馈。

首先，信号蝶阀的阀体结构决定了其工作原理。

阀体一般由铸铁、铸钢、不锈钢等材料制成，具有刚性和耐腐蚀性。

阀体内部有一个圆形的通道，通道的大小可以根据需要调节，从而控制流体的流量。

阀体上有两个连接孔，一个用于流体的进口，另一个用于流体的出口。

当阀体中的通道完全打开时，流体可以顺利通过进口、通道和出口进行流动。

其次，信号蝶阀的阀杆的运动方式是影响其工作原理的重要因素。

阀杆可以通过手动或电动装置进行控制。

当阀杆处于关闭位置时，阀盖与阀座紧密结合，阻止流体的流动。

当阀杆向上移动时，阀盖与阀座分离，流体开始通过通道流动。

阀杆的运动方式可以根据需要调节，以实现不同程度的流量控制。

最后，信号蝶阀的工作原理还与传感器的信号反馈有关。

传感器可以监测阀杆的位置和流体的流量，将相关信息反馈给控制系统。

控制系统根据传感器的信号调整阀杆的运动范围，从而实现流量和流向的精确控制。

传感器的信号反馈也可以用于监测阀门的故障或异常情况，及时采取措施进行修复或替换。

信号蝶阀的工作原理具备以下优点：一是控制精度高。

信号蝶阀可以根据需要调整阀杆的运动范围，从而实现精确的流量控制。

二是响应速度快。

信号蝶阀采用电动装置进行控制，响应速度较快，可以满足高速流体流动的要求。

三是使用方便。

信号蝶阀可以手动或自动控制，适用于不同的工业场景。

四是维护成本低。

信号蝶阀结构简单，维护和保养成本相对较低。

综上所述，信号蝶阀是一种重要的工业自动化控制设备，其工作原理涉及到阀体结构、阀杆的运动方式和传感器的信号反馈等方面。

信号蝶阀具备控制精度高、响应速度快、使用方便和维护成本低等优点，广泛应用于各个领域的流体控制。
