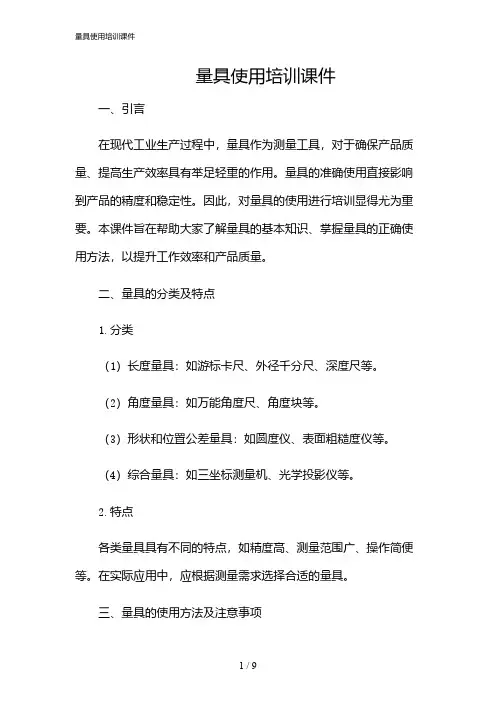

量具使用培训课件一、引言在现代工业生产过程中,量具作为测量工具,对于确保产品质量、提高生产效率具有举足轻重的作用。
量具的准确使用直接影响到产品的精度和稳定性。
因此,对量具的使用进行培训显得尤为重要。
本课件旨在帮助大家了解量具的基本知识、掌握量具的正确使用方法,以提升工作效率和产品质量。

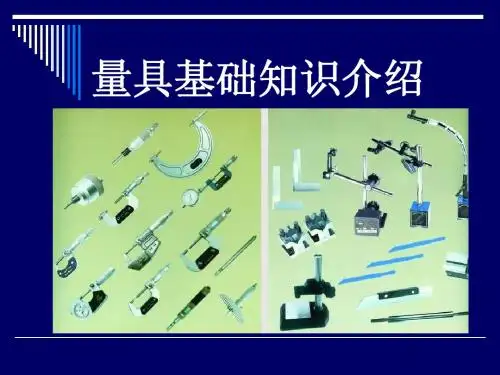

二、量具的分类及特点1.分类(1)长度量具:如游标卡尺、外径千分尺、深度尺等。
(2)角度量具:如万能角度尺、角度块等。
(3)形状和位置公差量具:如圆度仪、表面粗糙度仪等。
(4)综合量具:如三坐标测量机、光学投影仪等。
2.特点各类量具具有不同的特点,如精度高、测量范围广、操作简便等。
在实际应用中,应根据测量需求选择合适的量具。
三、量具的使用方法及注意事项1.使用方法(1)长度量具:如游标卡尺,使用时需将卡尺外测量面与被测物紧密贴合,读取测量数值。
(2)角度量具:如万能角度尺,使用时需将角度尺与被测角度紧密贴合,读取测量数值。
(3)形状和位置公差量具:如圆度仪,使用时需将被测物置于圆度仪测量平台上,进行测量。
(4)综合量具:如三坐标测量机,使用时需将被测物固定在测量机上,通过计算机控制系统进行测量。
2.注意事项(1)使用量具前,要检查量具的完好性,确保量具无磨损、变形等现象。
(2)使用量具时,要轻拿轻放,避免碰撞和摔落。
(3)使用量具后,要及时清洁保养,避免量具生锈、污染。
(4)定期对量具进行校准,确保量具的测量精度。
四、量具的维护与保养1.维护(1)避免量具受到碰撞、摔落等外力损伤。
(2)使用过程中,要轻拿轻放,避免对量具造成损害。
(3)量具使用后,要及时清洁,避免污染。
2.保养(1)定期对量具进行防锈处理,如涂抹防锈油。
(2)定期对量具进行校准,确保测量精度。
(3)量具存放时,要避免潮湿、高温等环境,以免影响量具性能。
五、总结通过本次培训,希望大家能够了解量具的基本知识、掌握量具的正确使用方法,并在实际工作中加以运用。

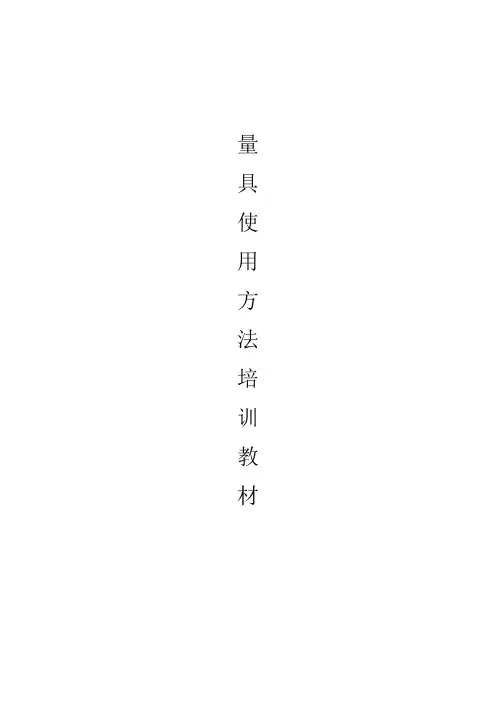

量具使用方法培训教材第一章量具的概述一、按用途分类:1、标准计量器具:是指测量时体现标准的测量器具,通常用来校对和调整其它计量器具,或作为标准量与补测几何量进行比较。
如线纹尺、量块、多面棱等。
2、通用计量器具:指通用性大、可用来测量某一范围内各种尺寸,并能获得具体读数值的计量器具。
如千分尺、千分表、测长仪等。
3、专用计量器具:是指用于专门测量某种或某个特定几何量的计量器具。
如量规、圆度仪等。
二、我司目前常用的长度计量器具1、钢直尺、卷尺2、游标卡尺3、千分尺4、杠杆内径千(百)分表第二章 量具的使用方法第一节 钢直尺 卷尺一、 钢直尺:是最简单的长度量具,主要用于测量长度尺寸,它的测量结果不太准确。
1、规格:150 300 500 1000 mm 等四种2、分度值:1mm3、主要使用场合:对测量精度要求不高的零件。
二、 卷尺第二节 游标卡尺一、 种类:游标卡尺、高度游标卡尺、深度游标卡尺、游标量角尺(万能角度尺)和齿厚游标卡尺等。
二、 应用范围:测量零件的外径、内径、长度、宽度、厚度、高度、深度、角度及齿轮的齿厚等。
三、 游标卡尺的结构型式:1、带用刀口形的上下量爪和带有深度尺的型式。
2、带用内外测量面的下量爪和带有刀口形的上量爪的型式。
3、带有内外测量面的下量爪的型式。
四、 游标卡尺的结构五、 游标卡尺读数方法:游标零线左边的主尺刻线读数(大于1mm ),而比1mm 小的小数部份,可借助游标读数机构读出。
主尺读数+游标读数=所测值 六、 使用方法及步骤1、使用前的校准检查2、测量零件:先把游标卡尺活动量爪张开把零件贴靠在固定的量爪上,然后长动活动量爪,用轻微的压力使活动量爪慢慢靠近零件,有微调螺母应使用微调螺母。
游标与被测零件接触时,不允许过分地施加压力,所用压力仅仅使两量爪恰好能接触零件表面就行,零件能在量爪间自由滑动。
3、读数.顺口溜量爪贴合无间隙,主尺游标两结零。
尺框活动能自如,不松不紧不摇晃。

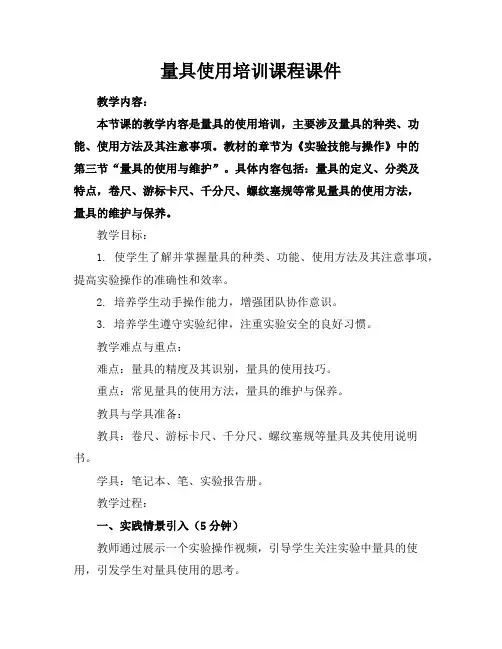

量具使用培训课程课件教学内容:本节课的教学内容是量具的使用培训,主要涉及量具的种类、功能、使用方法及其注意事项。
教材的章节为《实验技能与操作》中的第三节“量具的使用与维护”。
具体内容包括:量具的定义、分类及特点,卷尺、游标卡尺、千分尺、螺纹塞规等常见量具的使用方法,量具的维护与保养。
教学目标:1. 使学生了解并掌握量具的种类、功能、使用方法及其注意事项,提高实验操作的准确性和效率。
2. 培养学生动手操作能力,增强团队协作意识。
3. 培养学生遵守实验纪律,注重实验安全的良好习惯。
教学难点与重点:难点:量具的精度及其识别,量具的使用技巧。
重点:常见量具的使用方法,量具的维护与保养。
教具与学具准备:教具:卷尺、游标卡尺、千分尺、螺纹塞规等量具及其使用说明书。
学具:笔记本、笔、实验报告册。
教学过程:一、实践情景引入(5分钟)教师通过展示一个实验操作视频,引导学生关注实验中量具的使用,引发学生对量具使用的思考。
二、知识讲解(15分钟)1. 教师讲解量具的定义、分类及特点。
2. 教师讲解常见量具的使用方法,并通过实物演示进行讲解。
3. 教师讲解量具的维护与保养方法。
三、分组讨论与实践(20分钟)1. 学生分组讨论量具使用中的注意事项,分享自己的心得体会。
2. 学生分组进行量具操作实践,教师巡回指导。
四、例题讲解(10分钟)教师通过例题讲解,让学生进一步理解和掌握量具的使用方法。
五、随堂练习(10分钟)学生独立完成随堂练习,教师批改并给予反馈。
板书设计:量具的种类、功能、使用方法及其注意事项作业设计:1. 请列举出你所知道的量具,并简要说明其功能。
3. 请描述量具的维护与保养方法。
课后反思及拓展延伸:教师对本节课的教学进行反思,分析教学中的优点和不足,为下一步的教学提供改进方向。
同时,鼓励学生积极参与量具使用的实际操作,提高自己的实践能力。
重点和难点解析:一、教学内容中的重点和难点重点:1. 常见量具的使用方法:这部分内容是教学的重点,因为学生需要通过实际操作来掌握量具的正确使用方法,这对于他们后续的实验操作和技能提升至关重要。
常用量具的使用方法培训常用量具是指在各个领域广泛使用的测量工具,如卷尺、千分尺、游标卡尺等。
它们在工业生产、建筑施工、科学研究等领域中都具有不可替代的作用。
为了正确使用这些量具,提高测量的准确性,下面将对常用量具的使用方法进行培训。
首先,我们先来了解一下卷尺的使用方法。
卷尺是一种用于测量长度的工具,一般分为卷尺尺身和卷尺卷筒两部分。
当使用卷尺时,首先要将卷尺的起点与被测物体的起点对齐,然后把尺身沿着被测物体的轮廓拉开,使尺身紧贴被测物体的表面。
在使用的过程中,要注意尺身要保持水平,避免产生误差。
最后,读取尺身上与被测物体末端相对应的刻度,记录测量结果。
同时,要注意尺身上的单位,根据需要选择合适的单位进行测量。
接下来介绍一下千分尺的使用方法。
千分尺是一种用于测量物体精细长度的工具,它的测量范围一般在0-25mm之间。
首先要将千分尺的测量面放在被测物体的表面上,然后用转动手轮的方式将千分尺尖端逐渐移近被测物体,直到感觉到轻微的接触力。
在读数时,需要结合主尺和游标刻度进行读数。
主尺的每个刻度代表0.5mm,而游标的刻度代表了主尺刻度的10分之一,即0.05mm。
因此,在主尺上的刻度读数加上游标刻度的读数,就可以得到测量结果。
再来介绍游标卡尺的使用方法。
游标卡尺是一种常用的测量工具,它有两个测量范围,一个是主尺,另一个是游标尺。
使用时,首先将游标卡尺的一侧放在被测物体的一端,然后将另一侧移动到被测物体的另一端,使其与被测物体的表面紧密接触。
最后,在主尺上读取与游标尺对齐的刻度,并将其与游标尺上对应的刻度相加,得到测量结果。
游标卡尺的读数精度通常为0.02mm,因此需要注意保持卡尺平稳、准确,以提高测量的准确性。
除了上述常用量具,还有其他一些常用的量具,如百分表、对表、旋转式角度量具等。
这些量具在使用时也需要根据具体的测量要求进行操作。
在使用任何量具之前,要注意检查量具的状态,确保其没有损坏和变形。
另外,在进行测量前,还应该注意量具的校准问题,如果发现量具的精度有问题,应及时进行校准或更换。
计量器具使用培训教材目录第一章钢直尺、内外卡钳及塞尺 (3)一钢直尺 (3)二内外卡钳 (3)三塞尺 (6)第二章游标读数量具 (8)一游标卡尺的结构型式 (8)二游标卡尺的读数原理与读数方法 (9)三游标卡尺的测量精度 (11)四游标卡尺的使用方法 (12)五游标卡尺应用举例 (14)六高度游标卡尺 (16)七深度游标卡尺 (16)八齿厚游标卡尺 (17)第三章螺旋测微量具 (19)一外径百分尺的结构 (19)二百分尺的工作原理与读数方法 (21)三百分尺的精度及其调整 (22)四百分尺的使用方法 (23)五百分尺的应用举例 (24)六杠杆千分尺 (25)七内径百分尺 (25)八内测百分尺 (27)九三爪内径千分尺 (27)十公法线长度千分尺 (27)十一壁厚千分尺 (28)十二板厚百分尺 (28)十三尖头千分尺 (28)十四螺纹千分尺 (29)十五深度百分尺 (29)十六数字外径百分尺 (29)第四章量块 (30)一量块的用途与精度 (30)二成套量块与量块尺寸的组合 (30)三量块附件 (31)第五章指示式量具 (33)一百分表的结构 (33)二百分表与千分表的使用方法 (33)三杠杆百分表 (37)四杠杆百分表与千分表的使用方法 (37)五内径百分表 (40)六内径百分表的使用方法 (41)第六章角度量具 (42)一万能角度尺 (42)二游标量角器 (43)三万能角尺 (44)四带表角度尺 (44)五中心规 (45)六正弦规 (45)七车刀量角台 (47)第七章水平仪 (49)一条式水平仪 (49)二框式水平仪 (50)三光学合像水平仪 (53)第八章量具的保护与保养 (55)参考文献 (56)第一章钢直尺、内外卡钳及塞尺一钢直尺钢直尺是最简单的长度量具,它的长度有150,300,500与1000 mm四种规格。
图1-1是常用的150 mm钢直尺。
.图1-1 150 mm钢直尺钢直尺用于测量零件的长度尺寸(图1-2),它的测量结果不太准确。
(完整)量具培训资料编辑整理:尊敬的读者朋友们:这里是精品文档编辑中心,本文档内容是由我和我的同事精心编辑整理后发布的,发布之前我们对文中内容进行仔细校对,但是难免会有疏漏的地方,但是任然希望((完整)量具培训资料)的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈,这将是我们进步的源泉,前进的动力。
本文可编辑可修改,如果觉得对您有帮助请收藏以便随时查阅,最后祝您生活愉快业绩进步,以下为(完整)量具培训资料的全部内容。
计量器具的结构、使用、维护保养培训资料第一章游标卡尺 (2)第二章千分尺 (6)第三章百分表内径量表 (9)第四章直角尺和万能角度尺 (14)第五章螺纹量规的使用 (17)第一章游标卡尺第一节游标卡尺的读数原理及读数方法一、游标卡尺的结构型式和规格游标卡尺是机械加工中最广泛应用的常用量具之一.它可以直接测量出各种工件的内径、外径、中心距、宽度、长度和深度等。
1.游标卡尺的结构型式游标卡尺的结构型式有Ⅰ、Ⅱ、Ⅲ、Ⅳ型四种,常用的有Ⅰ型和Ⅲ型。
Ⅰ型的游标卡尺见图3-1Ⅰ型的游标卡尺是由尺身3和游标5等部分组成。
松开紧固螺钉4即可进行测量.外测量爪1用于测量工件外径或长度、刀口内测量爪2用于测量孔径或槽宽,深度尺6用于测量工件的深度.Ⅲ型的游标卡尺见图3—2Ⅲ型的游标卡尺Ⅰ型的游标卡尺不同的是在游标8上增加了微动装置5。
旋紧螺钉4。
松开紧固螺钉2,转动螺母6,通过落杆7可微调游标的尺寸。
刀口外测量爪1用于测量沟槽直径或孔距,内外测量爪9用于测量工件的外径和内孔。
使用内外测量爪9测量内尺寸时应把卡尺的读数值加上内外测量爪的厚度尺寸b,才是被测件的实际尺寸。
除了上述几种基本结构型式外,还有带表卡尺和数显卡尺。
这些卡尺读数方便,能提高测量精确度,但制造成本较高,易损坏。
共18页第 2 页2. 游标卡尺的规格游标卡尺的规格是按量限的起止范围来定的。
常用的规格有0—125、0—150、0—200、0—300、0-500、0-1000mm等。
