冷轧钢板粉末静电喷涂工艺培训教程共107页文档

静电喷涂粉末操作规程培训
《静电喷涂粉末操作规程培训》
一、培训目的
静电喷涂粉末是一种常见的涂装方式，为了提高操作人员的技能和安全意识，必须对操作规程进行培训，以确保操作人员能够正确、安全地进行喷涂粉末工作。

二、培训内容
1. 静电喷涂粉末的原理和工艺流程
2. 喷涂设备和工具的使用方法
3. 安全操作规程和事故应急处理
4. 粉末喷涂的质量控制和检验标准
5. 环保要求和废料处理办法
三、培训方式
1. 理论知识培训：通过讲解、演示和视频展示，让操作人员了解静电喷涂粉末的原理、工艺流程和安全操作规程。

2. 操作实践培训：由专业技术人员指导操作人员进行设备操作练习，让他们熟练掌握喷涂设备和工具的使用方法。

四、培训对象
1. 静电喷涂粉末操作人员
2. 相关管理人员和监督人员
五、培训周期
根据实际情况安排，一般情况下培训周期为1至3天。

六、培训效果评估
1. 理论考试：对培训的理论知识进行考核，确保操作人员掌握了静电喷涂粉末的相关知识。

2. 操作技能考核：对操作人员进行实际操作考核，确保他们能够熟练正确地操作喷涂设备。

七、培训后跟踪
定期对操作人员进行培训效果跟踪，及时发现和解决存在的问题，并不断完善培训内容和方式，提高操作人员的工作质量和安全意识。

静电粉末喷涂工艺、安全培训教材第一节粉末喷涂原理及工艺流程粉末在压缩空气作用下，通过喷枪由高压静电发生器提供负电荷，使之粉末带电飞向接地工件表面并吸附在工件表面，通过加热烘烤，使粉末熔融，流平固化成为涂层。

静电粉末喷涂的工艺流程：工件上架－工件前处理－静电喷涂－加热固化－下架－检验第二节设备清单空气压缩机、储气罐、压缩空气冷冻干燥净化机、静电粉末喷涂装置(喷粉室、粉末回收系统、清理系统、供粉系统、高压静电发生器、静电喷枪等)、车间电器控制箱、固化炉、吸尘器、筛粉机、工件传动装置。

第三节准备及要求1、按要求检查工作场所操作人员是否符合规定，不符合规定不准上班开机。

2、由班组长检查粉末是否符合技术要求(色泽、颗粒均匀、是否受潮结块等现象)，若未及时检查造成型材批量报废的，对按相关规定处罚。

3、喷涂前班长必须掌握上挂型材的有关技术要求，明确喷涂色号，并确定装饰面与非装饰面，选取适当的喷涂角度，若由班长工作没做到位造成喷涂面错误返喷的，将对班长予以50元/次的处罚。

4、检查整套设备是否正常，换粉前彻底清理喷粉室、输粉管、喷枪、一级回收器、振动筛、储粉筒等。

第四节工艺过程及技术要求1、工艺技术要求1.1 按要求记录工艺参数，记录不全或造假者，对责任人按10元/次处罚，超过3次处罚车间主任100元/次。

1.2 操作者每天对设备操作记录如实记录，如发现造假、漏记等，如造成生产事故的，量情节严重情况予以相应程度的处罚，对责任人按10~20元/次处罚，超过3次处罚车间主任100元/次。

1.3 各工序员工对所在工序的工艺要求要能够全面理解、熟练掌握，发现问题及时汇报。

1.4 粉房操作人员对回收粉的掺兑应做好记录，以便出现表面质量问题时查阅。

1.5 车间班长应对返喷的型材做好详细的工艺记录并按周报工艺技术部，对隐瞒不报的量情节严重情况予以相应程度的处罚，对责任人按50元/次处罚，超过3次处罚车间主任100元/次。

1.6 发现有员工不按工艺操作规程的行为对当事人以10元/次处罚，屡教不改的加倍处罚。

静电粉末喷涂工艺、安全培训教材第一节粉末喷涂原理及工艺流程粉末在压缩空气作用下，通过喷枪由高压静电发生器提供负电荷，使之粉末带电飞向接地工件表面并吸附在工件表面，通过加热烘烤，使粉末熔融，流平固化成为涂层。

静电粉末喷涂的工艺流程：工件上架—工件前处理—静电喷涂—加热固化—下架—检验第二节设备清单空气压缩机、储气罐、压缩空气冷冻干燥净化机、静电粉末喷涂装置（喷粉室、粉末回收系统、清理系统、供粉系统、高压静电发生器、静电喷枪等）、车间电器控制箱、固化炉、吸尘器、筛粉机、工件传动装置。

第三节准备及要求1、按要求检查工作场所操作人员是否符合规定，不符合规定不准上班开机。

2、由班组长检查粉末是否符合技术要求（色泽、颗粒均匀、是否受潮结块等现象），若未及时检查造成型材批量报废的，对按相关规定处罚。

3、喷涂前班长必须掌握上挂型材的有关技术要求，明确喷涂色号，并确定装饰面与非装饰面，选取适当的喷涂角度，若由班长工作没做到位造成喷涂面错误返喷的，将对班长予以50元/次的处罚。

4、检查整套设备是否正常，换粉前彻底清理喷粉室、输粉管、喷枪、一级回收器、振动筛、储粉筒等。

第四节工艺过程及技术要求1、工艺技术要求1.1按要求记录工艺参数，记录不全或造假者，对责任人按10元/次处罚，超过3次处罚车间主任100元/次。

1.2操作者每天对设备操作记录如实记录，如发现造假、漏记等，如造成生产事故的，量情节严重情况予以相应程度的处罚，对责任人按10〜20元/次处罚，超过3次处罚车间主任100元/次。

1.3 各工序员工对所在工序的工艺要求要能够全面理解、熟练掌握，发现问题及时汇报。

1.4粉房操作人员对回收粉的掺兑应做好记录，以便出现表面质量问题时查阅。

1.5车间班长应对返喷的型材做好详细的工艺记录并按周报工艺技术部，对隐瞒不报的量情节严重情况予以相应程度的处罚，对责任人按50元/次处罚，超过3次处罚车间主任100元/次。

1.6发现有员工不按工艺操作规程的行为对当事人以10元/次处罚，屡教不改的加倍处罚。

粉末喷涂工艺操作规程培训粉末喷涂工艺操作规程培训一、前言粉末喷涂工艺是一种常用的表面涂装方法，广泛应用于各个行业。

准确、规范的操作对保证涂装质量、提高生产效率至关重要。

为了确保操作人员能够正确、安全地进行粉末喷涂操作，制定本培训规程。

二、培训目标1. 理解粉末喷涂工艺的基本原理和涂料选择；2. 熟悉粉末喷涂设备的使用和维护；3. 掌握粉末喷涂操作步骤和安全注意事项；4. 提高操作人员的操作技术和问题解决能力。

三、培训内容1. 粉末喷涂工艺基本原理粉末喷涂是将颗粒状的粉末涂料通过静电吸附在工件表面，形成均匀、致密的涂层。

涂料粉末通过喷涂枪喷出，经过高压空气的推动，静电吸附在带电工件上，并在恒温烘烤室中进行固化。

2. 粉末涂料选择根据工件的材料和要求选择合适的粉末涂料。

注意考虑涂料的附着力、耐腐蚀性、耐磨损性和耐候性等性能。

3. 粉末喷涂设备的使用和维护- 了解粉末喷涂设备的组成和工作原理；- 熟悉设备的使用方法和注意事项；- 学会设备的保养和维护，确保设备的正常运行和寿命。

4. 粉末喷涂操作步骤- 工件准备：清理表面、研磨处理；- 喷涂前准备：调整喷枪参数、筛选粉末涂料；- 喷涂操作：保持一定的喷涂距离、使喷枪喷涂均匀；- 固化处理：将喷涂完毕的工件放入恒温烘烤室进行固化。

5. 安全注意事项- 装备各种必要的个人防护设备，如口罩、防护眼镜、防护手套等；- 喷涂操作时注意周围环境安全，防止火灾和爆炸；- 防止静电引起的危险，保持操作区域干燥，使用静电接地设备；- 注意操作时的人身安全，避免触电、碰撞等危险事故。

四、培训方式1. 理论培训：通过教材、PPT等方式进行基础知识的传授，理解粉末喷涂工艺的原理和涂料选择等内容。

2. 实践培训：在实际操作环境中进行操作演练，由专业人员进行指导和演示，提醒操作中的安全事项和注意事项。

3. 模拟练习：通过模拟器材进行练习，熟悉设备的使用方法和操作步骤，加深对工艺的理解和掌握度。

静电粉末喷涂工艺、安全培训教材第一节粉末喷涂原理及工艺流程粉末在压缩空气作用下，通过喷枪由高压静电发生器提供负电荷,使之粉末带电飞向接地工件表面并吸附在工件表面，通过加热烘烤，使粉末熔融，流平固化成为涂层.静电粉末喷涂的工艺流程：工件上架－工件前处理－静电喷涂－加热固化－下架－检验第二节设备清单空气压缩机、储气罐、压缩空气冷冻干燥净化机、静电粉末喷涂装置（喷粉室、粉末回收系统、清理系统、供粉系统、高压静电发生器、静电喷枪等)、车间电器控制箱、固化炉、吸尘器、筛粉机、工件传动装置。

第三节准备及要求1、按要求检查工作场所操作人员是否符合规定，不符合规定不准上班开机.2、由班组长检查粉末是否符合技术要求（色泽、颗粒均匀、是否受潮结块等现象），若未及时检查造成型材批量报废的,对按相关规定处罚。

3、喷涂前班长必须掌握上挂型材的有关技术要求，明确喷涂色号,并确定装饰面与非装饰面,选取适当的喷涂角度,若由班长工作没做到位造成喷涂面错误返喷的，将对班长予以50元/次的处罚。

4、检查整套设备是否正常，换粉前彻底清理喷粉室、输粉管、喷枪、一级回收器、振动筛、储粉筒等。

第四节工艺过程及技术要求1、工艺技术要求1。

1 按要求记录工艺参数，记录不全或造假者，对责任人按10元/次处罚，超过3次处罚车间主任100元/次.1.2 操作者每天对设备操作记录如实记录，如发现造假、漏记等,如造成生产事故的，量情节严重情况予以相应程度的处罚,对责任人按10~20元/次处罚,超过3次处罚车间主任100元/次.1.3 各工序员工对所在工序的工艺要求要能够全面理解、熟练掌握,发现问题及时汇报。

1.4 粉房操作人员对回收粉的掺兑应做好记录，以便出现表面质量问题时查阅.1。

5 车间班长应对返喷的型材做好详细的工艺记录并按周报工艺技术部,对隐瞒不报的量情节严重情况予以相应程度的处罚,对责任人按50元/次处罚，超过3次处罚车间主任100元/次。

1。

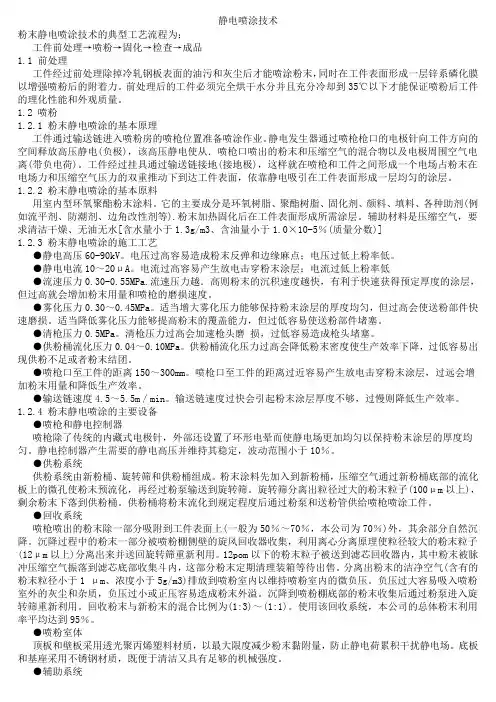

静电喷涂技术粉末静电喷涂技术的典型工艺流程为：工件前处理→喷粉→固化→检查→成品1.1 前处理工件经过前处理除掉冷轧钢板表面的油污和灰尘后才能喷涂粉末，同时在工件表面形成一层锌系磷化膜以增强喷粉后的附着力。

前处理后的工件必须完全烘干水分并且充分冷却到35℃以下才能保证喷粉后工件的理化性能和外观质量。

1.2 喷粉1.2.1 粉末静电喷涂的基本原理工件通过输送链进入喷粉房的喷枪位置准备喷涂作业。

静电发生器通过喷枪枪口的电极针向工件方向的空间释放高压静电(负极)，该高压静电使从．喷枪口喷出的粉末和压缩空气的混合物以及电极周围空气电离(带负电荷)。

工件经过挂具通过输送链接地(接地极)，这样就在喷枪和工件之间形成一个电场占粉末在电场力和压缩空气压力的双重推动下到达工件表面，依靠静电吸引在工件表面形成一层均匀的涂层。

1.2.2 粉末静电喷涂的基本原料用室内型环氧聚酯粉末涂料。

它的主要成分是环氧树脂、聚酯树脂、固化剂、颜料、填料、各种助剂(例如流平剂、防潮剂、边角改性剂等).粉末加热固化后在工件表面形成所需涂层。

辅助材料是压缩空气，要求清洁干燥、无油无水[含水量小于1.3g/m3、含油量小于1.0×10-5％(质量分数)]1.2.3 粉末静电喷涂的施工工艺●静电高压60-90kV。

电压过高容易造成粉末反弹和边缘麻点；电压过低上粉率低。

●静电电流10～20μA。

电流过高容易产生放电击穿粉末涂层；电流过低上粉率低●流速压力0.30-0.55MPa.流速压力越．高则粉末的沉积速度越快，有利于快速获得预定厚度的涂层，但过高就会增加粉末用量和喷枪的磨损速度。

●雾化压力0.30～0.45MPa。

适当增大雾化压力能够保持粉末涂层的厚度均匀，但过高会使送粉部件快速磨损。

适当降低雾化压力能够提高粉末的覆盖能力，但过低容易使送粉部件堵塞。

●清枪压力0.5MPa。

清枪压力过高会加速枪头磨损，过低容易造成枪头堵塞。

●供粉桶流化压力0.04～0.10MPa。
