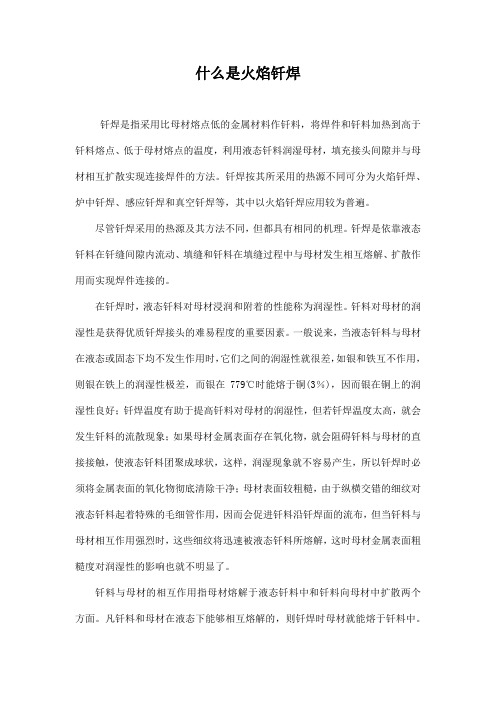

什么是火焰钎焊
钎焊是指采用比母材熔点低的金属材料作钎料，将焊件和钎料加热到高于钎料熔点、低于母材熔点的温度，利用液态钎料润湿母材，填充接头间隙并与母材相互扩散实现连接焊件的方法。

钎焊按其所采用的热源不同可分为火焰钎焊、炉中钎焊、感应钎焊和真空钎焊等，其中以火焰钎焊应用较为普遍。

尽管钎焊采用的热源及其方法不同，但都具有相同的机理。

钎焊是依靠液态钎料在钎缝间隙内流动、填缝和钎料在填缝过程中与母材发生相互熔解、扩散作用而实现焊件连接的。

在钎焊时，液态钎料对母材浸润和附着的性能称为润湿性。

钎料对母材的润湿性是获得优质钎焊接头的难易程度的重要因素。

一般说来，当液态钎料与母材在液态或固态下均不发生作用时，它们之间的润湿性就很差，如银和铁互不作用，则银在铁上的润湿性极差，而银在779℃时能熔于铜(3％)，因而银在铜上的润湿性良好；钎焊温度有助于提高钎料对母材的润湿性，但若钎焊温度太高，就会发生钎料的流散现象；如果母材金属表面存在氧化物，就会阻碍钎料与母材的直接接触，使液态钎料团聚成球状，这样，润湿现象就不容易产生，所以钎焊时必须将金属表面的氧化物彻底清除干净；母材表面较粗糙，由于纵横交错的细纹对液态钎料起着特殊的毛细管作用，因而会促进钎料沿钎焊面的流布，但当钎料与母材相互作用强烈时，这些细纹将迅速被液态钎料所熔解，这时母材金属表面粗糙度对润湿性的影响也就不明显了。

钎料与母材的相互作用指母材熔解于液态钎料中和钎料向母材中扩散两个方面。

凡钎料和母材在液态下能够相互熔解的，则钎焊时母材就能熔于钎料中。

在钎焊过程中，在母材熔于液态钎料的同时，也会出现钎料向母材金属中扩散的现象。

总之，钎焊时钎料与母材相互熔解、扩散的结果就形成了钎缝。

氧-乙炔火焰钎焊操作要点1、钎焊接头形式常用的接头形式有搭接接头、套接接头、丁字接头、卷边接头等。

这些接头接触面积大，能承受较大的作用力。

对接接头强度低，斜接接头制作复杂一般很少用。

钎焊接头形式见图。

2、钎焊接头预留间隙的选择为了获得优质的钎焊接头，钎焊间隙应适中。

间隙过小或过大都会影响毛细管作用，使钎缝强度降低，同时钎缝过大也使钎料消耗过多。

不同的钎料钎焊不同焊件金属预留间隙的大。

3、焊前清理焊件表面的油污可用汽油、四氯化碳等有机溶液清洗，并在60~80℃的热水中冲刷。

如焊件表面有较多的锈及氧化铁时可用机械方法，如锉刀、砂布、砂轮或喷砂等清理，也可用酸洗的方法清理。

经常采用的酸洗溶液有硫酸、盐酸、氢氟酸及其混合物的水溶液。

酸洗后应用热水冲刷并干燥。

4、氧-乙炔火焰钎焊操作要点1）先用轻微碳化焰的外焰加热工件，焰芯距焊件表面15~20mm左右。

2）待工件加热到钎料接近熔化的温度时，将熔剂涂于焊件接头处，并用外焰加热使其熔化。

3）待熔剂均匀熔化后，立即将钎料与被加热到高温的焊件接触，并使其熔化渗入接头的间隙中，切不可只用火焰熔化钎料或滴状滴入钎缝中。

当钎料流入间隙后为不使其过热，火焰焰芯与工件距离应加大到35~40mm，钎焊温度应高于钎料熔点30~50℃。

适当提高钎焊温度有助于基体金属与钎料之间相互溶解，但过高会引起钎焊接头过烧，同时应适当控制加热持续的时间。

4）钎焊黄铜焊件时，应使钎料确实凝固后再移动焊件。

5）焊后应及时清洗残留的熔剂和熔渣，防止产生腐蚀。

氧-乙炔火焰钎焊操作要点（2）氧-乙炔火焰钎焊是一种常用的金属连接技术，广泛应用于家庭、工业和航空航天领域。

本文将从设备准备、操作步骤、安全注意事项等方面详细介绍氧-乙炔火焰钎焊的操作要点。

一、设备准备1. 主要设备：氧-乙炔焊接器、信号灯、检查阀、高压调压器、切割刀、混合器、火焰枪等。

2. 辅助设备：焊条、焊丝、火把、氧气瓶、乙炔瓶、法兰、刷子、螺母钳等。

2023年钎焊高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】煤矿实行承包（托管）但未签订安全生产管理协议或者未约定双方安全管理职责内容的承包（托管）合同进行生产的，属于煤矿重大事故隐患。

参考答案：√2.【判断题】管道维修时,维修人员及其使用的服装、工机具可以沾有油污。

参考答案：×3.【单选题】下列关于蒸气浴钎焊中使用的工作液体说法错误的是()。

A、工作液体应具有高的热稳定性和化学稳定性B、氟化五聚氧丙烯和高氟三戊胺无毒性C、目前主要使用的工作液体有氟化五聚氧丙烯和高氟三戊胺参考答案：B4.【单选题】一般不发炎或化脓,但往往造成局部麻木和失去知觉的电击形式是()。

A、皮肤金属化B、电磁场C、电烙印参考答案：C5.【单选题】()浓度超过一定限度,特别是在密闭容器内焊接而通风不良时,可引起支气管炎、咳嗽、胸闷等症状。

A、臭氧B、氮氧化物C、一氧化碳参考答案：A6.【单选题】职业病防治过程中关于职业健康检查机构的责任和义务下列说法错误的是()。

A、职业健康检查机构应客观真实地报告职业健康检查结果,不对其所出示的检查结果和总结报告负责任B、职业健康检查专业人员应遵守职业健康监护的伦理道德规范,保护劳动者的隐私C、职业健康检查专业人员应采取一切必要的措施防止职业健康检查结果被用于其他目的参考答案：A7.【判断题】感应钎焊的主要安全要点是防触电防辐射。

参考答案：√8.【判断题】高温盐浴炉用于温度在1000℃~1300℃范围内的钎焊工艺,高温炉的坩埚一般都用不锈钢材料铸成。

参考答案：×9.【判断题】燃烧产物一般有窒息性和一定毒性。

参考答案：√10.【判断题】新购买的压力表可以不经校验直接投入使用。

参考答案：×11.【判断题】防护服包括帽、衣、裤、围裙、套裙、鞋罩等,有防止或减轻热辐射和化学污染机体的作用。

钎焊的工具和设备钎焊是一项精细的工艺，需要用到各种不同的工具和设备。

在这篇文章中，我将介绍一些常见的钎焊工具和设备以及它们的用途。

1. 钎焊笔钎焊笔是一种手持式工具，通常用于焊接小型零件。

它通常由一个伸缩式的焊接手柄和一个电热针组成。

钎焊笔的电热针可以加热至几百度的温度，使其能够溶解并连接金属零件。

钎焊笔通常需要与钎焊台或工作台一起使用，以维持焊接部件的稳定性。

2. 惰性气体焊接设备惰性气体焊接设备通常用于焊接高强度金属，例如钛合金或不锈钢。

该设备使用氩气或其他惰性气体来保护焊接区域，并确保焊接过程中没有空气进入。

因此，它能够在细小的焊接部位上生成柔和、均匀的焊接接头，并减少氧化。

惰性气体焊接设备通常可分为TIG（钨极氩弧焊）和MIG（金属惰性气体焊）两种类型。

3. 焊接面罩焊接面罩是一种常用的保护装备，用于保护焊接操作人员的脸部和眼睛。

它们通常由特殊的透过护镜组成，可抵御喷溅的闪光和热引起的火花。

此外，部分焊接面罩还配备了通风装置，能够过滤出毒气和有害废气。

4. 切割机切割机通常用于切割不同的金属零件。

在焊接过程中，切割机可以切割并准确地定位需要焊接的部位。

该设备使用高压氧气和气体燃烧产生的热量来切割金属材料。

切割机具有各种不同的规格和功能，因此重要的是选择适合特定应用场合的设备。

5. 手动火炬手动火炬通常用于焊接大型金属部件，例如管道、罐体等。

手动火炬的工作原理是使用氧气和燃气产生呈焰状的火焰，然后将其传送到工作表面上。

根据所需的具体操作，手动火炬可以包括不同形状的焰口、手动燃气阀和运输罐等专业设备。

这些设备通常只有受过专业训练的工人才可以操作。

6. 焊条和线材焊条和线材是用于焊接较薄金属或金属薄板的常见工具。

这些工具的用途是将金属填充物加热并塑形，以形成一个稳定的焊接接头。

根据所焊接的金属材料和焊接技术的要求，可以选择不同类型的焊条和线材。

7. 焊接工作台和夹具焊接工作台和夹具是用于固定和调整需要焊接的工件的设备。

钎焊工艺方法是钎焊是一种常用的金属连接工艺方法，主要通过加热和熔化填充材料来连接金属部件。

钎焊工艺方法有多种，下面将对其中几种常用的方法进行介绍。

1.常见的钎焊方法之一是火焰钎焊。

该方法通过火焰将填充材料加热至熔化，并将其涂覆在连接部位上。

然后，使用火焰加热连接部位，使其达到足够的温度，从而使填充材料熔化，并与金属基材形成牢固的连接。

火焰钎焊需要使用氧气和燃气（如乙炔）等燃烧混合物作为热源。

2.另一种常见的钎焊方法是电弧钎焊。

该方法使用电弧产生的高温来将填充材料加热至熔化，并与金属基材连接。

电弧钎焊中，填充材料通常以棒状或丝状的形式使用，并由电弧自动送进连接部位。

电弧钎焊通常需要特殊的钎焊设备，如钎焊机和电弧焊机。

3.焊接材料的选择也是钎焊工艺方法中很重要的一环。

填充材料应具有与金属基材相似的化学成分，以确保在加热和冷却过程中没有大的结构变化。

填充材料通常是金属或合金的形式，如铜合金、银合金和镍合金等。

此外，填充材料还需要具有良好的润湿性，以便在加热过程中能够与金属基材充分接触，并形成良好的连接。

4.预处理是钎焊工艺方法中的另一个重要环节。

在进行钎焊之前，需要对连接部位进行清洁和表面处理，以确保连接的可靠性。

通常需要使用酸性溶液或金属清洁剂将连接部位清洗干净，并去除杂质和氧化物。

此外，还需要进行刮削、打磨或喷砂等操作，以改善接触性能和焊接效果。

5.钎焊过程中的控制也是关键。

温度控制是钎焊过程中的重要要素，过高的温度会导致过度熔化和变形，而过低的温度则无法使填充材料熔化。

此外，还需要控制焊接速度、填充材料的供应量和焊缝的形状等参数，以确保钎焊的质量和可靠性。

总的来说，钎焊工艺方法是一种常用的金属连接方法，通过加热和熔化填充材料来与金属基材连接。

常见的方法包括火焰钎焊和电弧钎焊，而填充材料的选择、预处理和过程控制也是工艺中需要注意的要点。

钎焊广泛应用于汽车制造、电子设备、航空航天和家具制造等领域，具有连接可靠、成本低廉和操作方便等优点。

火焰钎焊工艺
热水中冲洗干净，并加以干燥。

合面处理后不得再用手摸，清理后的接头应尽快进行钎焊，以避免焊件在常温下发生氧化。

为保证钎焊接头间隙，对钎焊接头接合面应有合理的表面粗糙度要求，一般应达到Ra6.3以上，如果对接合面的粗糙度要求过低，接头间隙可能过大；如果对接合面的粗糙度要求过高，不仅加工困难，而且会使接头间隙过小。

(五)气焊火焰钎焊操作技术
1．先用轻微碳化焰的外焰加热焊件，焰芯距焊件表面15～20mm，以增大加热面积。

2．当钎焊处被加热到接近钎料熔化温度时，可立即涂上钎剂，并用外焰加热使其熔化。

3．当钎剂熔化后，立即将钎料与被加热到高温的焊件接触，并使其熔化渗入到钎缝的间隙中。

当液态钎料流入间隙后，火焰的焰芯与焊件的距离应加大到35～40mm，以防钎料过热。

4．为了增加母材和钎料之间的熔解和扩散能力，应适当提高钎焊温度。

但若温度过高，会引起钎焊接头过烧，因此，钎焊温度一般应控制在高于钎料熔点30～40℃为宜。

同时还应根据焊件的尺寸大小，适当控制加热持续时间。

5．钎焊后应迅速将钎剂和熔渣清除干净，以防腐蚀。

对于钎焊后易出现裂纹的焊件，钎焊后应立即进行保温缓冷或作低温回火处理。

钎焊炉的分类全文共四篇示例，供读者参考第一篇示例：钎焊炉是一种用于金属材料的加热和连接的设备。

它通过加热金属材料到一定温度，然后使用钎料进行连接，以实现金属材料之间的牢固连接。

根据加热方式和使用场景的不同，钎焊炉可以分为多种不同的分类。

本文将介绍钎焊炉的分类，并对每种分类进行详细介绍。

一、按照加热方式分类1. 火焰钎焊炉：火焰钎焊炉是一种使用火焰加热金属材料的钎焊设备。

它通常使用燃气或氧乙炔等燃料，通过燃烧产生的高温火焰对金属进行加热。

火焰钎焊炉具有加热速度快、操作简单的特点，适用于一些对加热温度要求较低的工艺。

二、按照使用场景分类1.实验室钎焊炉：实验室钎焊炉是一种用于实验室科研和教学的钎焊设备。

它通常体积小、操作简单、适用于小批量和样品制备等场景。

2.生产线钎焊炉：生产线钎焊炉是一种用于工业生产线上的钎焊设备。

它通常具有高效加热、自动化控制等特点，适用于批量生产和高效生产的场景。

3.特殊钎焊炉：特殊钎焊炉指的是针对特殊工艺需求设计的钎焊设备。

它通常具有定制化设计、定制化加热方式等特点，适用于一些特殊工艺的场景。

钎焊炉根据加热方式可以分为火焰钎焊炉、电阻钎焊炉、感应钎焊炉等多种类型；根据使用场景可以分为实验室钎焊炉、生产线钎焊炉、特殊钎焊炉等多种类型。

钎焊炉在金属材料的连接领域起着至关重要的作用，不同类型的钎焊炉可以满足不同的加热需求和使用场景，有助于实现金属材料的高效连接和加工。

第二篇示例：钎焊炉是一种用于金属材料加工的设备，广泛应用于汽车制造、船舶建造、航空航天等领域。

根据不同的加工方式和工艺要求，钎焊炉可以分为多种不同的类型。

本文将介绍一些常见的钎焊炉分类，以帮助大家更好地了解这一设备。

一、按照加热方式分类1. 火焰钎焊炉：火焰钎焊炉是一种通过燃烧燃料产生高温火焰，利用火焰的热量加热工件进行钎焊的设备。

常见的火焰钎焊炉有气体钎焊炉、液体燃料钎焊炉等。

这种类型的钎焊炉操作简单、成本低廉，适用于对加热温度要求不高的工件。
