KYN28-12中置柜详细介绍

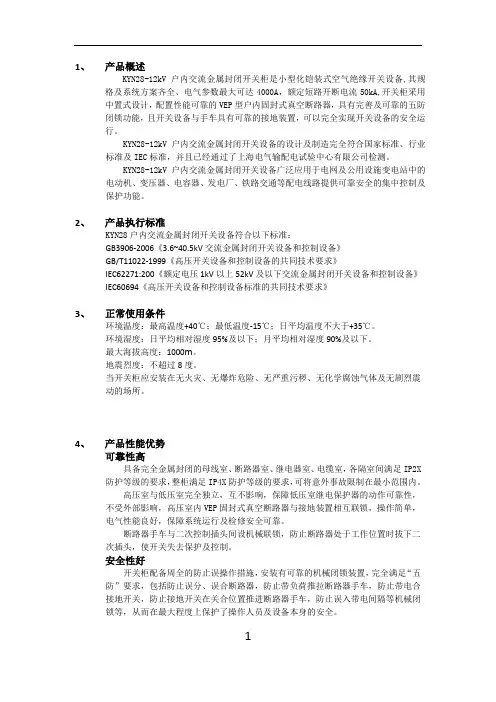

KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。

实行控制保护、监测之用。

本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。

1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。

注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。

1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。

动作时间推荐值VS1 VS1＋VD4 VSm合闸时间(ms) ≤70 ≤55-66 ≤60分闸时间(ms) ≤50 ≤33-45 ≤60燃弧时间50Hz (ms) ≤15 ≤15 ≤15开断时间(ms) ≤65 ≤48-60 ≤75最小的合闸指令持续时间(ms) ≤201)(100)2)≤201)(120)2)≤201)(100)2)最小的分闸指令持续时间(ms) ≤401)(100)2)≤201)(80)2)≤401)(100)2)注：1）在辅助回路额定电压下；2）若继电器接点启动，但未能开断脱扣线圈电流；VS1、VS1＋、VSm、VD4真空断路器弹簧操动机构技术参数额定电压V消耗功率VA/W 储能时间（最大）S VS1 VS1＋VD4 VS1 VS1＋VD4交流110 70 90 150 15 10 15220 70 90 150 15 10 15 直流110 70 90 140 15 10 15220 70 90 140 15 10 15 VS1、VS1＋、VSm、VD4真空断路器分合闸线圈的电流额定电压V分闸线圈电流 A 合闸线圈电流 AVS1 VS1＋VD4 VS1 VS1＋VD4交流110 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2220 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.3 直流110 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2 1.9~2.2220 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.3 1.1~1.32.0结构开关设备按GB3906中对铠装式金属封闭开关设备的要求而设计。

整体是由柜体和中置式可抽出部件（手车）两大部分组成，见图二。

柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。

具有架空进出线、电缆进出线及其他功能方案，经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装调试和维护，因此它可以背靠背组成双重排列和靠墙安装，提高开关设备的安全性、灵活性、减少占地面积。

2.1外壳开关设备的外壳选用敷铝锌钢板，经CNC机床加工，并采取多重折边工艺。

使整个柜体不仅具有精度高、抗腐蚀性强和抗氧化作用，而且由于采用多重折边工艺，使柜体比其他同类设备柜体整体重量轻、机械强度高、外形美观。

柜体采用组装式结构，用拉铆螺母和高强度的螺栓联接而成，开关设备加工生产周期短、零部件通用性强、占地面积小，便于组织生产。

2.2手车手车骨架采用薄钢板经CNC机床加工后组装而成。

手车与柜体绝缘配合，机械联锁安全、可靠、灵活。

根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车等。

各类手车按模数，积木式搭建，同规格手车保证百分之百互换。

手车在柜内有隔离/试验位置、工作位置，每一位置都分别有定位装置，以保证联锁可靠，必须按联锁防误操作程序进行操作。

各种手车均采用涡轮、蜗杆传动，推进、退出操作轻便、灵活，适合运行、维护人员操作。

手车需要移开柜体时，使用专用转运车，可方便将各类手车取出进行检查、维护。

而采用中置式，整个手车体积小，检查、维护方便。

断路器手车上装有真空断路器及其它辅助设备，当手车用转运车运入柜体断路器室时，便能可靠锁定在隔离/试验位置，而且柜体位置显示灯显示其所在位置。

手车完全锁定后，才能摇动推进机构，将手车推向工作位置。

手车到工作位置后，推进手柄即摇不动，其对应位置显示灯显示其所在位置，手车的机械连锁能可靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有在分闸状态，手车才能移动。

2.3隔室开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。

各隔室间防护等级都达到IP2X；除继电器室外，其他三隔室均设计有泄压通道。

由于采用了中置式结构，电缆室空间显著增加，因此开关设备可接多路电缆。

2.3.1断路器隔室隔室两侧安装了轨道，供手车在柜内由隔离/试验位置移动至工作位置。

静触头盒的隔板（活门）安装在手车室的后壁处。

当手车从隔离/试验位置移动到工作位置过程中，上下静触头盒上的活门与手车联动，自动打开；当反方向退出时活门自动闭合，直到手车退至一定位置而完全覆盖静触头盒，形成有效隔离，同时由于上、下活门不联动，在检修时，可锁定带电侧的活门，从而保证检修维护人员不触及带电体。

在断路器室门关闭时，手车同样能被操作。

通过门上的观察窗，可以观察隔室内手车所处位置、分、合闸显示、储能状况。

2.3.2母线隔室主母线是单台拼接相互贯穿联接，通过分支母线及主母线支撑绝缘子固定。

主母线和联络母线为矩形截面的铜排；用于大电流负荷时采用双根母排拼成。

分支母线通过螺栓联接于静触头盒和主母线。

对于特殊需要，母线可用热缩套和特殊定制的绝缘罩盒覆盖。

相邻柜母线安装有绝缘穿墙套管，这样连接母线间所保留的空气缓冲，在出现故障电弧时，能防止其贯穿熔化，套管能有效地把事故限制在隔室内而不向其它柜蔓延。

2.3.3电缆隔室开关设备采用中置式结构，电缆室空间较大，电流互感器、接地开关装在隔室后壁上（根据用户需要，接地开关也可安装在开关柜中部），避雷器安装在隔室后下部。

将手车和可抽出式水平隔板移开后，施工人员就能从正面进入柜内安装和维护。

电缆室内的电缆连接导体，每相可并接1-3根电缆，必要时每相可并接6根电缆。

连接电缆的柜体配置开缝的可拆卸式非金属封板或不导磁金属板，确保了施工方便。

2.3.4继电器仪表室继电器仪表室内可安装继电保护元件、仪表、带电显示指示器以及特殊要求的二次设备。

控制线路敷设在足够空间的二次线槽内，并有金属盖板，可使二次线与高压室隔离，其左侧线槽是为控制线的引进和引出预留的，开关柜自身内部的接线敷设在右侧。

在继电器仪表室的顶板上还留有便于施工的二次小母线穿越孔，接线时仪表室顶盖板可翻转，便于二次小母线安装。

2.4防止误操作的联锁装置开关设备内装有安全可靠的联锁装置，完全满足“五防”要求；1.仪表室门上装有提示性的按钮或者KK型转换开关，以防误合、误分断路器；2.断路器手车在隔离/试验位置或工作位置时，断路器才能进行分合操作；断路器合闸过后，手车无法移动，防止带负荷误推拉断路器；3.仅当接地开关处于分闸位置时，断路器手车才能从隔离/试验位置移至工作位置，仅当断路器手车处于隔离/试验位置时，接地开关才能进行合闸操作（接地开关可带电压显示装置）。
