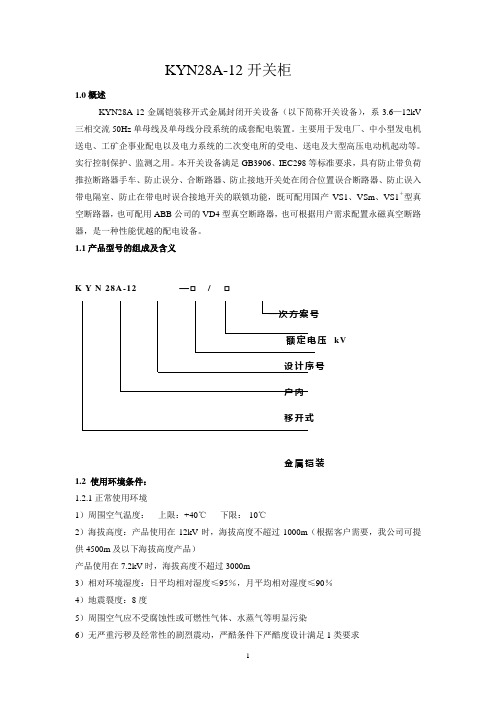

KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV 三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
1概述1.1KYN58-12~40.5型高压开关柜的用途KYN58-12~40.5型高压开关柜是长兴公司引进国外先进技术，自行设计的新概念开关柜，它以防护功能齐全，人机界面清晰明了等显著特点引导了21世纪新一代中置柜。
适用于不同类型的变电站、发电厂、工矿企业及高层建筑等场所，特别适于频繁操作。
1.2 产品特点1.2.1 人机界面清晰明了面板上以不同颜色标注的7个位置十分明了，人们可以按面板上标注的操作示意图进行程序化操作。
1.2.2防护功能齐全，更安全，更可靠●断路器室门与断路器可靠的联锁；断路器合闸状态与一次主触头可靠联锁。
断路器在试验位置（一次主触头未接触），断路器可做分、合闸试验；断路器只有在分闸状态，才能推入柜内；断路器室门关上后，才能操作断路器；断路器在合闸位置，柜门不能打开。
●断路器在断开试验位置，带电显示器没有指示，电磁锁解锁（可选项）才能合接地开关，接地开关处于合闸位置，才能打开后门。
●接地开关在断开位置，才能操作断路器推进机构旋钮，才能将断路器推向工作位置。
●柜内一次触头座前有上下两扇活门，拉出断路器，活门自动关闭并强行闭锁，有效防止误碰导电部分。
●断路器门把手装有锁，钥匙和锁对应时才能开启。
●四点锁门结构解除了往常关门、开门操作繁琐的烦恼，无论何种状态，坚固可靠的门都能有效防止受内部故障电弧的冲击。
●不插上二次插头，断路器室门不能关闭，更不能将断路器移到工作位置；工作位置时，绝不可能拔二次插头。
●手车的推进与拉出的操作可以通过挂锁锁定。
●各柜可以实现电气联锁。
●上、下升降，宽度可调的工具小车，可以轻松将不同类型手车放到地面或工作平台检修，工具小车与2.3如何进入功能单元内部（见图3）2.3.1 1：从电缆沟访问后面的传动装置2.3.2 2：从柜后进入电缆室3.3.4 整理各项操作工具，检查转运小车操作是否灵活可靠。
3.3.5 清除安装时遗留的工具、螺丝、线头等杂物并做好清洁。
KYN28A-12中置柜详细介绍硕高电气科技有限公司KYN28A-12开关柜1.0概述KYN28A-12金属铠装移开式金属封闭开关设备（以下简称开关设备），系3.6—12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电力系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用。
本开关设备满足GB3906、IEC298等标准要求，具有防止带负荷推拉断路器手车、防止误分、合断路器、防止接地开关处在闭合位置误合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能，既可配用国产VS1、VSm、VS1＋型真空断路器，也可配用ABB公司的VD4型真空断路器，也可根据用户需求配置永磁真空断路器，是一种性能优越的配电设备。
1.1产品型号的组成及含义K Y N 28A-12 —□/ □一次方案号额定电压kV设计序号户内移开式金属铠装1.2 使用环境条件：1.2.1正常使用环境1）周围空气温度：上限：+40℃下限：-10℃2）海拔高度：产品使用在12kV时，海拔高度不超过1000m（根据客户需要，我公司可提供4500m及以下海拔高度产品）产品使用在7.2kV时，海拔高度不超过3000m3）相对环境湿度：日平均相对湿度≤95％，月平均相对湿度≤90％4）地震裂度：8度5）周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染6）无严重污秽及经常性的剧烈震动，严酷条件下严酷度设计满足1类要求1.2.2特殊工作条件：在超过规定的正常的环境条件下使用，请用户和我公司协商。
注：当开关设备运行在高度和（或）温度变化较大的气候环境中，有凝露的危险，必须投入柜内加热板，以防绝缘事故与金属腐蚀的发生。
1.3外形尺寸和重量高度C（mm）2300宽度A（mm）分支母线额定电流达到1250A 650 800 分支母线额定电流达至1250A，热稳定电流40kA 800分支母线额定电流1600A及以上1000深度B（mm）电缆进出线1500 架空进出线1660重量（kg）700-1200 注：650mm宽度柜体不建议采用1.4技术参数1.4.1开关设备技术参数：开关设备技术参数项目单位参数额定频率Hz 50额定电压kV 3 6 10最高工作电压kV 3.6 7.2 12额定绝缘水平工频耐受电压kV 42 雷电冲击电压kV 75主母线额定电流 A 630、1250、1600、2000、2500、3150、4000 分支母线额定电流 A 630、1250、1600、2000、2500、3150、4000 额定短时耐受电流（4S）kA 20、25、31.5、40、50额定短时峰值耐受电流kA 50、63、80、100、125防护等级IP 外壳为IP4X，隔室间，断路器室门打开时为IP2X 注：电流互感器的短路容量应单独考虑1.4.2 VS1、VS1＋、VSm、VD4真空断路器技术数据序号项目单位数值1 额定频率Hz 502 额定电压kV 3.6 7.2 123 额定雷电冲击耐受电压（峰值）kV 相间、对地：75 断口：854 额定短时耐受电压（有效值）kV 相间、对地：42 断口：485 额定短路开断电流kA 20 25 31.5 40 506 额定电流 A 630 1250 1600 2000 2500 3150 40007 额定短时耐受电流（有效值）kA 20 25 31.5 40 508 额定峰值耐受电流（峰值）kA 50 63 80 100 1259 额定短路关合电流（峰值）kA 50 63 80 100 12510 额定短路持续时间S 411 额定单个电容器组开断电流 A 63012 额定背对背电容器组开断电流 A 40013 机械寿命次2000014 二次回路工频耐受电压（1min）V 200015 额定操作顺序20-31.5kA：分-0.3S-合分-180S-合分40-50kA：分-180S-合分-180S-合分当断路器用于控制3-10kV电动机时，若启动电流大于600A，必须加金属氧化锌避雷器，具体要求请用户与我公司联系协商；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
