实验二_ARM汇编语言程序设计

竭诚为您提供优质文档/双击可除基于arm的汇编实验报告篇一：汇编实验报告实验一（1）熟悉汇编语言程序调试环境及顺序程序设计一、实验目的及要求：1．学习及掌握汇编语言源程序的书写格式和要求，明确程序中各段的功能和相互之间的关系。

2．学会使用eDIT、mAsm、LInK、Debug等软件工具。

3．熟练掌握在计算机上建立、汇编、连接、调试及运行程序的方法。

二、熟悉汇编语言程序调试环境1．汇编语言源程序的建立本例中给出的程序是要求从内存中存放的10个无符号字节整数数组中找出最小数，将其值保存在AL寄存器中。

设定源程序的文件名为Abc。

DATAsegmenTbuFDb23h,16h,08h,20h,64h,8Ah,91h,35h,2bh,7Fh cneQu$-buFDATAenDscoDesegmenTAssumecs:coDe,Ds:DATAsTART:pushDsxoRAx,AxpushAxmoVAx,DATAmoVDs,AxmoVbx,oFFseTbuFmoVcx,cnDeccxmoVAL,[bx]IncbxLp:cmpAL,[bx]JbenexTmoVAL,[bx]nexT:IncbxDeccxJnZLpmoVAh,4chInT21hcoDeenDsenDsTART键入以下命令：c:\>eDITAbc.Asm此时屏幕的显示状态如图1所示。

1图1用eDIT编辑Abc.Asm程序窗口程序输入完毕后一定要将源程序文件存入盘中，以便进行汇编及连接，也可以再次调出源程序进行修改。

2．将源程序文件汇编成目标程序文件一般情况下，mAsm汇编程序的主要功能有以下3点：（1）检查源程序中存在的语法错误，并给出错误信息。

（2）源程序经汇编后没有错误，则产生目标程序文件，扩展名为.obJ。

（3）若程序中使用了宏指令，则汇编程序将展开宏指令。

源程序建立以后，在Dos状态下，采用宏汇编程序mAsm 对源程序文件进行汇编，其操作过程如图2所示。

第4章ARM汇编语言程序设计本章介绍如何编写ARM和thumb汇编语言程序。

同时介绍ARM汇编编译器armasm的使用方法。

4.1伪操作ARM 汇编语言源程序中语句由指令、伪操作和宏指令组成。

在ARM中伪操作称为derective,这里为保持和国内在IBM PC汇编语言中对名词翻译的一致性derective称为伪操作；同样在ARM中宏指令被称为pseudo-instructlon，这里将其称为宏指令，宏指令也是通过伪操作定义的。

本节介绍伪操作和宏指令。

伪操作不像机器指令那样在计算机运行期间由机器执行，它是在汇编程序肘源程序汇编期间由汇编程序处理的。

宏是一段独立的程序代码。

在程序中通过宏指令调用该宏。

当程序被汇编时，汇编程序将对每个宏调用作展开，用宏定义体取代源程序中的宏指令。

本节介绍以下类型的ARM伪操作和宏指令。

●符号定义(Symbol definition伪操作。

●数据定义(Data definition)伪操作。

●汇编控制(Assembly control)伪操作。

●框架描述(Frame description)伪操作。

●信息报告(Reporting)伪操作。

●其他(Miscellaneous)伪操作。

4.1.1符号定义伪操作符号定义(Symbol definition)伪操作用于定义ARM汇编程序中的变量，对变量进行赋值以及定义寄存器名称。

包括以下伪操作。

●GBLA、GBLL及GBLS声明全局变量。

●LCLA．LcLL及LCLS 声明局部变量。

●SETA．SETL及SETS 给变量赋值。

●RLIST为通用寄存器列表定义名称。

●CN为协处理器的寄存器定义名称。

●CP为协处理器定义名称。

●DN及SN为VFP的寄存器定义名称。

FN为FPA的浮点寄存器定义名称。

1 GBLA GBLL及GBLSGBLA GBLL及GBLS伪操作用于声叫个ARM程序中的全局变量，并将其初始化。

GBLA伪操作声明一个全局的算术变量，并将其初始化成0。

实验二 ARM汇编语言程序设计一、实验目的1.了解ARM汇编语言的基本框架，学会使用ARM的汇编语言编程2.掌握ARM汇编指令二、实验设备1. EL-ARM-830教学实验箱，PentiumII以上的PC机，仿真器电缆。

2. PC操作系统WIN98或WIN2000或WINXP， ADS1.2集成开发环境，仿真器驱动程序。

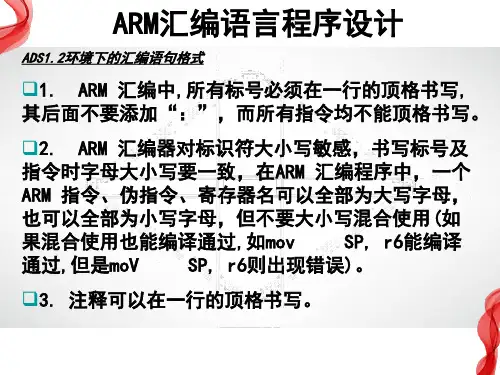

三、汇编语言简介1.ARM汇编的一些简要的书写规范ARM汇编中，所有标号必须在一行的顶格书写，其后面不要添加“：”，而所有指令均不能顶格书写。

ARM汇编对标识符的大小写敏感，书写标号及指令时字母大小写要一致。

在ARM汇编中，ARM指令、伪指令、寄存器名等可以全部大写或者全部小写，但不要大小写混合使用。

注释使用“；”号，注释的内容由“；”号起到此行结束，注释可以在一行的顶格书写。

详细的汇编语句及规范请参照ARM汇编的相关书籍、文档。

2. ARM汇编语言程序的基本结构在ARM汇编语言程序中，是以程序段为单位来组织代码。

段是相对独立的指令或数据序列，具有特定的名称。

段可以分为代码段的和数据段，代码段的内容为执行代码，数据段存放代码运行时所需的数据。

一个汇编程序至少应该有一个代码段，当程序较长时，可以分割为多个代码段和数据段，多个段在程序编译链接时最终形成一个可执行文件。

可执行映像文件通常由以下几部分构成：◆一个或多个代码段，代码段为只读属性。

◆零个或多个包含初始化数据的数据段，数据段的属性为可读写。

◆零个或多个不包含初始化数据的数据段，数据段的属性为可读写。

链接器根据系统默认或用户设定的规则，将各个段安排在存储器中的相应位置。

源程序中段之间的相邻关系与执行的映象文件中的段之间的相邻关系不一定相同。

3. 简单的小例子下面是一个代码段的小例子AREA Init，CODE，READONLYENTRYLDR R0, =0x3FF5000LDR R1, 0x0fSTR R1, [R0]LDR R0, =0x3F50008LDR R1, 0x1STR R1, [R0]……END在汇编程序中，用AREA指令定义一个段，并说明定义段的相关属性，本例中定义了一个名为Init的代码段，属性为只读。

第四章ARM指令系统实验实验一、ARM汇编语言程序实验一、实验目的1.掌握ARM7TDMI汇编语言指令的用法，能编写简单的ARM汇编语言程序。

2.掌握指令的条件执行和使用LDR/STR指令完成存储器的访问。

二、实验设备硬件：PC机软件：Windows98/XP/2000系统，ADS1.2集成开发环境三、实验内容使用LDR指令读取0x400031000上的数据，将数据加1，若结果小于10，则使用STR指令把结果写回原地址，若结果大于等于10，则把0写回原地址。

使用ADS1.2软件仿真，单步、全速运行程序，设置断点，打开寄存器窗口（Processor Registers ）监视R0、R1的值，打开存储器窗口（Memory ）监视0x400031000的值。

四、实验预习要求1.仔细阅读教材第四章中ARM指令系统的内容；2.熟悉ADS1.2工程编辑和AXD调试的内容。

五、实验步骤1.启动ADS1.2，使用ARM Executable Image工程模板建立一个工程，工程名称ADS2。

2.建立ARM汇编源程序LJZ2.S，编写实验程序，然后添加到工程中。

3.设置工程连接地址RO Base 为0x400000000，RW Base 为0x400030000。

设置调试入口地址Image entry point 为0x400000000。

4.编译连接工程，选择[Project]-〉[Debug]，启动AXD进行软件仿真调试。

5.打开寄存器窗口（（Processor Registers ）选择Current项监视R0、R1的值，打开存储器窗口（Memory ）设置观察地址为0x400031000，显示方式Size为32位，监视0x400031000的值。

6.可以单步运行程序，可以设置断点/取消断点，或者全速运行程序，停止程序运行，调试时观察寄存器和0x400031000的值，运行结果分别如图4-1到4-7所示。

图4-1 Memory 窗口设置图4-2 Memory 窗口显示格式设置图4-3 Register 窗口设置图4-4 单步调试开始窗口画面图4-5 单步调试第一循环画面图4-6 单步调试第三循环画面图4-7 单步调试第十次循环结果六、实验参考程序程序清单4-1 ARM指令实验程序LJZ2.S; 文件名：LJZ2.S; 功能：使用LDR、STR指令对变量NumCount进行加1操作; 说明：使用ARMulate软件仿真调试NumCount EQU 0x40003100 ; 定义变量NumCountAREA Example2,CODE,READONLYENTRYMAIN LDR R1,=NumCount ;使用LDR伪指令装载NumCount的地址；到R0。

实验一 ARM汇编语言程序设计一、实验目的1.了解IAR Embedded Workbench 集成开发环境2.掌握ARM汇编指令程序的设计及调试二、实验设备1.PC操作系统WIN98或WIN2000或WINXP，ADSI.2集成开发环境，仿真驱动程序三、实验内容1.熟悉IAR Embedded Workbench 集成开发环境2.理解下列程序，新建工程，加入下面的程序，并观察实验结果，解释程序实现的功能分析：该程序实现的功能是程序功能：Y = A*B+C*D+E*F程序代码：AREA Examl, CODE,READONLY ;定义一个代码段ENTRY ;程序入口MOV R0,#0;设置R0寄存器的值为0MOV R8,#0;设置R8寄存器的值为0ADR R2,N;将R2寄存器的值设为数据域N的地址LDR R1,[R2];将以R2的值为地址的数据读入R1MOV R2,#0;设置R2的值为0ADR R3,C; 将R3寄存器的值设为数据域C的地址ADR R5,X; 将R5寄存器的值设为数据域X的地址LOOPLDR R4,[R3,R8];将R3+R8的数据读入R4LDR R6,[R5,R8];将R5+R8的数据读入R6MUL R9,R4,R6;R9 = R4*R6ADD R2,R2,R9;R2 = R2+R9ADD R8,R8,#4;R8 = R8+4ADD R0,R0,#1;R0 = R0+1CMP R0,R1;比较R0和R1的值BLT LOOP;R0<R1的话执行循环N DCD 0X03;C DCD 0X01,0X02,0X03,0X04,0X05,0X06;X DCD 0X01,0X02,0X03,0X04,0X05,0X06;END程序结果：各个寄存器的结果执行结果如下：3.实现1+2+3+4+····+100，求的值，并保存在地址0x90018的地址里面程序代码：MOV R0,#100;设置R0寄存器的值为100LDR R2,=0X90018;设置R2寄存器指向地址0x90018MOV R1,#0;设置R1的值为0MOV R3,#0;设置R3的值为0LOOPADD R3,R3,R0;R3 = R3+R0SUB R0,R0,#1;R0 = R0-1CMP R0,R1;将R0和R1的值比较BNE LOOP;不相等的话继续执行循环STR R3,[R2];将R3的值装入到R2指向的地址块中。

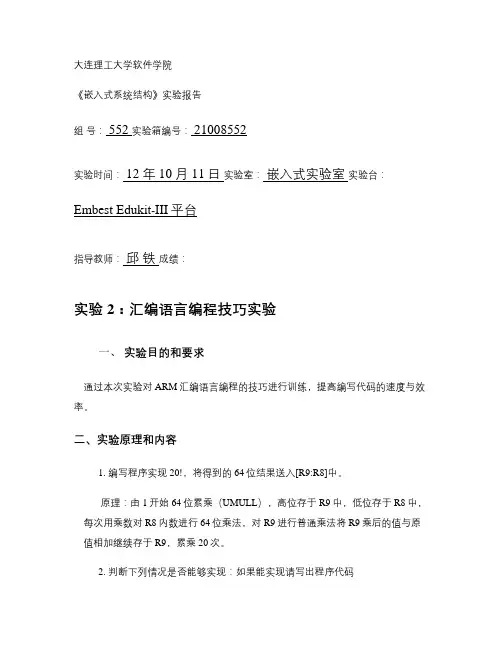

大连理工大学软件学院《嵌入式系统结构》实验报告组号： 552 实验箱编号： 21008552实验时间： 12 年10 月 11日实验室：嵌入式实验室实验台：Embest Edukit-III平台指导教师：邱铁成绩：实验2：汇编语言编程技巧实验一、实验目的和要求通过本次实验对ARM汇编语言编程的技巧进行训练，提高编写代码的速度与效率。

二、实验原理和内容1. 编写程序实现20!，将得到的64位结果送入[R9:R8]中。

原理：由1开始64位累乘（UMULL），高位存于R9中，低位存于R8中，每次用乘数对R8内数进行64位乘法，对R9进行普通乘法将R9乘后的值与原值相加继续存于R9，累乘20次。

2. 判断下列情况是否能够实现：如果能实现请写出程序代码1N=1,C=1,V=12N=0,C=1,V=13N=1,C=0,V=14Z=1,C=1,V=1原理：算数，逻辑等运算出的结果对标志位的影响3. 实现寄存器的高位和低位的互换，例如第0位和第31位互换……。

原理：R1内存有原值，每次让其与上#1得到最后一位的值，若为1则在原为空的R4的相应位上赋值1，之后R1右移一位，重复操作。

三、主要仪器设备及软件编程环境主要仪器设备：PC机软件编程环境：Embest IDE 2004集成开发环境，Windows 98/2000/NT/XP四、实验步骤与编程第一题：.global _start.text_start:MOV R9,#0MOV R8,#1MOV R0,#2MOV R1,#0mov r2,#0LOOP:UMULL R2,R1,R8,R0 MOV R8,R2MLA R9,R0,R9,R1 ADD R0,R0,#1CMP R0,#21BNE LOOPEND:B END.END第二题：.global _start.text_start:MOV R9,#0MOV R8,#0MOV R7,#1MOV R0,#2MOV R1,#0MOV R2,#0MOV R3,#0UMULL R2,R1,R7,R0 MOV R7,R2UMULL R3,R2,R8,R0 ADDS R8,R3,R1MUL R9,R0,R9ADC R9,R9,R2ADD R0,R0,#1CMP R0,#24BNE LOOPEND:B END.END第三题：（1）.global _start.text_start:MOV R0,#0X80000000 ADDS R1,R0,#0X80000000 TEQ R0,#0X12B END.END（3）.global _start.text_start:MOV R0,#-0XBFFFFFFF MOV R1,#-0XBFFFFFFF ADDS R2,R1,R0 END:B END.END（2）（4）.global _start.text_start:MOV R0,#1MOV R1,#1MOV R0,R0,ROR #1 MOV R1,R1,ROR #1 ADDS R2,R1,R0 END:B END第四题：.global _start.text_start:LDR R0,=0x55555555 MOV R2,#1MOV R3,#32MOV R8,#1MOV R9,#0MOV R10,#2MOV R5,#1LOOP1:MOV R1,R0AND R1,R1,R8 MOV R6,R5LOOP2:MOV R1,R1,ROR #1 SUBS R6,R6,R2 BNE LOOP2ADD R5,R5,R10 ORR R4,R4,R1 MOV R8,R8,LSL #1 SUBS R3,R3,R2 BNE LOOP1 END:B END.END。

实验二：ARM 汇编语言编程实验一、实验目的1、掌握ADT IDE ARM 开发环境中基本的工程设置以及程序编译方法。

2、掌握ADT IDE ARM 开发环境中基本的程序调试方法。

3、掌握基本的ARM 汇编语言编程方法。

二、实验内容用汇编语言编写一个程序实现如下目的：从源地址拷贝num 个字（num*4个字节）的数据到目的地址dst 中。

三、预备知识1、ARM 汇编语言的基础知识。

2、程序调试的基础知识和方法。

四、实验设备1、硬件：JXARM9-2440教学实验箱、PC 机。

2、软件：PC 机操作系统Windows 98(2000、XP)+ADT IDE 开发环境。

五、基础知识ADT IDE 集成了GNU 汇编器arm-elf-as 、编译器arm-elf-gcc 和链接器arm-elf-ld 。

在ADT IDE 中编写的程序必须符合GNU 的语法规则。

下面介绍一些基本的GNU 汇编知识以及本实验用到的ARM 汇编指令。

1、GUN 汇编语言语法及规则1）_start_start 为程序默认入口点，代码段默认起始地址为0x800，如果需要修改可以在链接脚本文件中指定。

2）标号语法：symbol:symbol 为定义的符号。

说明：上述代码定义一个标号，它表示程序中当前的指令或数据地址。

如果在程序中出现两个相同的标号，汇编器将会产生一个警告，且只有第一个标号有效。

课程名称 ARM 体系结构 实验成绩 指导教师 冯灵霞实 验 报 告 院系 信息工程学院班级计算机科学与技术（嵌入式） 学号 姓名 日期2、GNU汇编语言伪操作1）.equ伪操作语法：.equ symbol,exprexpr为基于寄存器的地址值、程序中的标号、32位的地址常量或位的常量。

symbol为.equ 伪操作为expr定义的字符名称。

说明：该操作符为数字常量、基于寄存器的值和程序中的标号定义一个字符名称，相当于C语言中的宏定义。

示例：.equ USERMODE,0x102）.global伪操作符语法：.global symbolsymbol为声明的符号的名称。

ARM实验报告综合实验摘要：ARM微处理器已经在各种电子产品中得到广泛应用。

本实验旨在通过对ARM实验板的详细学习，深入理解和掌握ARM微处理器的工作原理及应用。

通过搭建实验平台，完成基本的指令执行、数据传输和I/O操作等功能。

通过实验，掌握ARM汇编语言的基本语法和实现方法，同时提升对嵌入式系统的理解和应用能力。

关键词：ARM微处理器、实验平台、指令执行、数据传输、I/O操作、汇编语言1.引言ARM（Advanced RISC Machines）微处理器是一种精简指令集（RISC）的微处理器架构，以其高性能、低功耗和广泛应用等特点受到了广泛的关注和应用。

本实验旨在通过对ARM实验板的学习和研究，深入理解ARM微处理器的工作原理和应用。

2.实验目的2.1理解ARM微处理器的工作原理；2.2掌握ARM汇编语言的基本语法和实现方法；2.3学习搭建实验平台，完成指令执行、数据传输和I/O操作等功能；2.4提升对嵌入式系统的理解和应用能力。

3.实验内容3.1搭建实验平台3.2学习ARM汇编语言通过阅读相关资料，了解ARM汇编语言的基本语法和寄存器等特点，了解ARM微处理器的指令集和指令执行方式。

3.3编写实验程序根据实验指导书中的要求，编写实验程序，包括基本的指令执行、数据传输和I/O操作等功能实现。

3.4调试和测试经过编写程序后，需要进行调试和测试，确保程序能够正确执行，并达到预期的功能。

4.实验结果通过实验，成功搭建了ARM实验平台，并且实现了基本的指令执行、数据传输和I/O操作等功能。

通过对ARM汇编语言的学习和实践，掌握了其基本语法和实现方法。

5.结论本实验通过对ARM实验板的学习和研究，深入理解了ARM微处理器的工作原理和应用。

通过搭建实验平台和编写实验程序，进一步掌握了ARM 汇编语言的基本语法和实现方法。

通过调试和测试，验证了程序的正确性和功能实现。

通过本实验，提升了对嵌入式系统的理解和应用能力。

汇编语言程序设计基于arm体系结构pdf1. 引言1.1 概述汇编语言程序设计是计算机科学中重要的一环，它提供了对底层硬件的直接控制能力。

在这个数字化时代，我们生活在嵌入式系统和移动设备无处不在的时代。

ARM体系结构作为一种广泛应用于嵌入式系统和移动设备中的处理器架构，需求人员必须具备ARM汇编语言的基本开发技巧。

1.2 文章结构本文将深入探讨ARM体系结构下汇编语言程序设计的基础知识及其实践应用。

文章分为五个主要部分：- ARM体系结构概述：简要介绍ARM体系结构的发展历程、关键特点以及应用领域。

- 汇编语言基础知识：详细讲解ARM汇编语言中数据类型与运算指令、寄存器与内存访问、分支和循环指令等基本概念。

- ARM汇编语言程序设计实例解析：通过实例解析阐述ARM汇编语言程序结构与组成部分、寄存器使用示范以及内存访问案例分析等内容。

- 实践应用与未来展望：分享ARM汇编语言在嵌入式系统开发中的应用实例，并展望ARM技术的发展趋势和面临的挑战。

- 总结与建议：对文章进行总结，并给出学习ARM汇编语言程序设计的建议。

1.3 目的本文旨在帮助读者全面了解ARM体系结构下汇编语言程序设计的基本原理和操作方法。

通过学习此类知识，读者可以掌握ARM汇编语言的核心概念和技巧，提升在嵌入式系统、移动设备等领域中的开发能力。

同时，本文也将分享一些实践经验和未来发展趋势，为读者提供更多参考和启示。

无论是初学者还是有一定经验的开发人员，都可以从本文中获益并得到有益的指导。

2. ARM体系结构概述:2.1 发展历程:ARM（Advanced RISC Machine）体系结构起源于上世纪80年代末，最初由英国公司Acorn Computer开发。

早期的ARM处理器主要用于个人电脑领域。

随着技术的不断进步和市场需求的扩大，ARM逐渐应用于各种移动设备和嵌入式系统中，并取得了巨大成功。

2.2 关键特点:ARM体系结构有一些关键特点使其在市场上受到广泛认可。
