本章要点1.机械式提花机结构、工作原理2.电子提花机原理3.提花机型号与表示方法第一章提花机原理参见视频纹织物的花纹循环经纱数可达数千根，这些经纱在提花机上受纹针的控制。
提花机有很多种，既有传统的机械式有纹板提花机，也有新式的无纹板电子提花机。
其原理各有不同。
纹针数从几十针至上万针，转速约为100~1200r/min ，可用于各种不同类型的纹织物织造。
第二节电子提花机原理第一节机械式提花机结构原理第一章提花机原理第一节机械式提花机结构原理•单动式单花筒提花机各构件名称1、提刀2、横针3、竖针4、花筒5、纹板6、托针板7、首线（麻线）8、钩子9、通丝10、目板11、中柱线12、综丝13、综锤（下柱）14、小柱线（扁担线）15、棒刀16、经纱17、提花机龙头单动式单花筒提花机参见动画第一节机械式提花机结构原理•连续纹板复动式提花机原理1、2－提刀3－花筒4－竖探针（辅助竖针）5－辅助横针6－横针7－双钩竖针8－推针格9－回针弹簧箱10－停针刀11－竖针凸头12－搁针板13－连续纹板第一节机械式提花机结构原理•提花机规格提花机规格是指提花机竖针或横针的多少，它代表提花机开口机构控制不同运动规律的经纱的能力，一般用号数或口数来表示。
－56+56+5656+56+56－第一节机械式提花机结构原理•提花机纹板•1400单动式单花筒提花机第一节机械式提花机结构原理•提花机纹板•国际通用连续纹板示意图第一节机械式提花机结构原理•提花机纹板•国产连续纹板示意图第二节电子提花机原理•电子提花机布局主电控箱第二节电子提花机原理•电子提花机原理•Bonas电子提花机参见动画1－电气箱2－传动轴3－齿轮箱4－提升臂5－机架6－电磁阀板7－线路板8－芯片1-电磁阀2-上皮带3-滑轮4-下皮带5-提综线6-片钩与电磁阀7-凸台8-刀片A-左钩片B-右钩片C-综丝a，b-刀片1－电磁阀2－弹簧3、4－固定钩5、6－运动钩7、8－提刀9－动滑轮10－上绳索11－固定点12－连接杆13－下绳索（连挂钩）•Staubli 电子提花机第一章第二节电子提花机原理第二节电子提花机原理•电子提花机规格型号纹针列数纹针数适用织物Staubli CX 160 Staubli LX 60 Staubli CX 870 StaubliLX1600 Staubli LX1690 StaubliLX3200 Bonas DSJ Bonas SSJ Bonas MJ11681616163214/281624/4072,96640,8961408/26883072/40961536/61446144/122881344/26886272,61442304/9600带、边字、商标带、商标丝、棉、毛织物丝、棉、毛织物双层起毛织物宽幅、高经密丝织丝、棉、毛织物丝、棉、毛织物丝、棉、毛织物第一章。

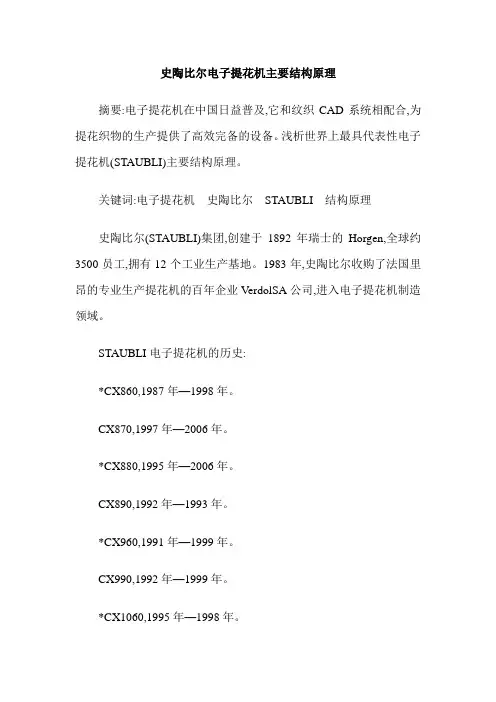

史陶比尔电子提花机主要结构原理摘要:电子提花机在中国日益普及,它和纹织CAD系统相配合,为提花织物的生产提供了高效完备的设备。
浅析世界上最具代表性电子提花机(STAUBLI)主要结构原理。
关键词:电子提花机史陶比尔STAUBLI 结构原理史陶比尔(STAUBLI)集团,创建于1892年瑞士的Horgen,全球约3500员工,拥有12个工业生产基地。
1983年,史陶比尔收购了法国里昂的专业生产提花机的百年企业VerdolSA公司,进入电子提花机制造领域。
STAUBLI电子提花机的历史:*CX860,1987年—1998年。
CX870,1997年—2006年。
*CX880,1995年—2006年。
CX890,1992年—1993年。
*CX960,1991年—1999年。
CX990,1992年—1999年。
*CX1060,1995年—1998年。
*CX1095,1996年—1998年。
LX1600,1997年—2000年。
*LX1690,1999年--2000年。
LX1600B,2000年—2006年。
*LX1690B,2000年—2006年。
LX3200,1997年—2002年。
*LX3290,1999年—2001年。
LX3291,2001年—2006年。
*LX3201,2000年—2006年。
LX2490,1999年—2010年。
*DX80,2006年—2010年。
DX100,2005年—2010年。
*DX110,2005年—2010年。
SXV,2010年—2013年。
LX1602,2006年—2013年。
*LX3202,2006年—2013年。
SX,2010年—2013年。
*DX,2010年—2013年。
LX1692,2010年—2013年。
*LX2492,2010年—2013年。
LX3292。
2010年—2013年。
UNIV AL100,2003年—2013年。
1 史陶比尔电子提花机的系统组成1.1 控制器控制器的主要功能是花纹管理及提花机的功能设置,还负责与外部织机或计算机的通讯。
