杨氏模量实验报告10980

杨氏模量的测定实验报告杨氏模量的测定实验报告引言：杨氏模量是描述材料在受力下的弹性性质的重要参数，它可以衡量材料的刚性和弹性变形能力。

本实验旨在通过测量材料的应力和应变关系，来确定杨氏模量。

实验装置：本实验使用了一台万能材料测试机、一根长而细的金属杆和一套测量应变的装置。

测试机用于施加力，金属杆则是被测材料，测量装置用于记录金属杆的应变。

实验步骤：1. 准备工作：先将测试机调整至零点，确保测量的准确性。

然后，将金属杆固定在测试机上，确保其处于水平状态。

2. 施加力：通过测试机施加不同大小的拉力，使金属杆产生相应的应变。

在每次施加力之前，要等待金属杆恢复到初始状态。

3. 记录应变：使用测量装置记录金属杆在不同拉力下的应变。

应变的计算公式为ε=ΔL/L0，其中ε表示应变，ΔL表示金属杆在拉力作用下的长度变化，L0表示金属杆的初始长度。

4. 绘制应力-应变曲线：根据测得的应变数据，计算应力，应力的计算公式为σ=F/A，其中σ表示应力，F表示施加的力，A表示金属杆的横截面积。

然后，将应变和应力绘制成应力-应变曲线。

5. 计算杨氏模量：从应力-应变曲线中选取线性部分，即弹性阶段的曲线，计算其斜率，斜率即为杨氏模量。

实验结果：根据实验数据，我们绘制了一条应力-应变曲线，通过斜率计算得到杨氏模量为XXX GPa。

这个结果表明，金属杆具有较高的刚性和弹性变形能力。

讨论：在本实验中，测得的杨氏模量与理论值相比较接近，说明实验结果的可靠性。

然而，由于实验中存在一些误差，如测量误差和材料的非完美性等，因此实际测得的数值可能会有一定的偏差。

为了提高实验的准确性，可以采取一些改进措施，例如增加测量次数、使用更精确的测量装置等。

结论：通过本实验，我们成功地测定了金属杆的杨氏模量。

杨氏模量是描述材料弹性性质的重要参数，它能够反映材料的刚性和弹性变形能力。

本实验的结果表明，金属杆具有较高的刚性和弹性变形能力，与理论值相比较接近。

杨氏模量测定实验报告杨氏模量测定实验报告引言：杨氏模量是材料力学性质的重要参数之一，它描述了材料在受力时的弹性变形能力。

本实验旨在通过测定金属材料的应力和应变关系，计算出杨氏模量，并探讨不同材料在受力时的弹性变形特性。

实验设备和材料：1. 弹簧测力计2. 金属样品（如钢、铜等）3. 千分尺4. 万能试验机实验步骤：1. 实验前准备：a. 将金属样品切割成适当的尺寸，确保其表面光滑。

b. 使用千分尺测量金属样品的直径和长度，并记录下来。

c. 将弹簧测力计固定在万能试验机上，并调整为合适的位置。

2. 实验操作：a. 将金属样品放置在两个支撑点之间，确保其水平放置。

b. 使用弹簧测力计施加垂直向下的拉力，逐渐增加拉力的大小。

c. 同时使用千分尺测量金属样品的伸长量，并记录下来。

d. 当金属样品的伸长量达到一定数值时，停止施加拉力，并记录下此时的拉力数值。

3. 数据处理：a. 根据弹簧测力计的读数和金属样品的截面积计算出金属样品受力的大小。

b. 根据金属样品的伸长量和初始长度计算出金属样品的应变。

c. 绘制出金属样品的应力-应变曲线，并通过线性回归得到斜率，即杨氏模量的近似值。

实验结果和讨论：通过实验测定，我们得到了金属样品的应力-应变曲线，并计算出了其杨氏模量。

根据实验结果，我们可以得出以下结论：1. 不同金属材料具有不同的杨氏模量，这是由其微观结构和原子间结合力决定的。

2. 杨氏模量越大，材料的刚性越高，即材料在受力时的弹性变形能力越小。

3. 杨氏模量可以用于评估材料的力学性能和应用范围，对于工程设计和材料选择具有重要意义。

实验中可能存在的误差和改进方法：1. 实验过程中，金属样品可能存在微小的缺陷或不均匀结构，这可能导致实验结果的误差。

可以通过使用更加均匀的金属样品或者进行多次实验取平均值来减小误差。

2. 实验中使用的弹簧测力计和千分尺的精度也可能会对实验结果产生影响。

可以使用更加精确的测量设备来提高实验的准确性。

第1篇一、实验背景杨氏模量（Young's Modulus）是材料力学中的一个重要物理量，它表征了材料在受力时抵抗形变的能力。

在工程实践中，杨氏模量是衡量材料刚度的重要指标之一，对材料的选择和结构设计具有重要意义。

本实验旨在通过实验方法测定金属材料的杨氏模量，并掌握相关实验原理和操作步骤。

二、实验原理1. 杨氏模量的定义杨氏模量（E）是指材料在弹性变形范围内，单位面积上所承受的应力与相应的应变之比。

其数学表达式为：E = σ / ε其中，σ为应力，ε为应变。

应力（σ）是指单位面积上的力，其数学表达式为：σ = F / A其中，F为作用在材料上的力，A为受力面积。

应变（ε）是指材料形变与原始长度的比值，其数学表达式为：ε = ΔL / L其中，ΔL为材料形变的长度，L为原始长度。

2. 胡克定律在弹性变形范围内，杨氏模量与应力、应变之间存在线性关系，即胡克定律：σ = Eε该定律表明，在弹性变形范围内，材料的应力与应变成正比。

3. 实验原理本实验采用拉伸法测定金属材料的杨氏模量。

具体实验步骤如下：（1）将金属样品固定在实验装置上，使其一端受到拉伸力F的作用。

（2）测量金属样品的原始长度L0和受力后的长度L。

（3）计算金属样品的形变长度ΔL = L - L0。

（4）根据胡克定律，计算应力σ = F / A，其中A为金属样品的横截面积。

（5）计算应变ε = ΔL / L0。

（6）根据杨氏模量的定义，计算杨氏模量E = σ / ε。

三、实验仪器1. 拉伸试验机：用于施加拉伸力F。

2. 样品夹具：用于固定金属样品。

3. 量具：用于测量金属样品的原始长度L0、受力后的长度L和形变长度ΔL。

4. 计算器：用于计算应力、应变和杨氏模量。

四、实验步骤1. 将金属样品固定在实验装置上，确保其牢固。

2. 调整拉伸试验机，使其施加一定的拉伸力F。

3. 测量金属样品的原始长度L0。

4. 拉伸金属样品，使其受力后的长度L。

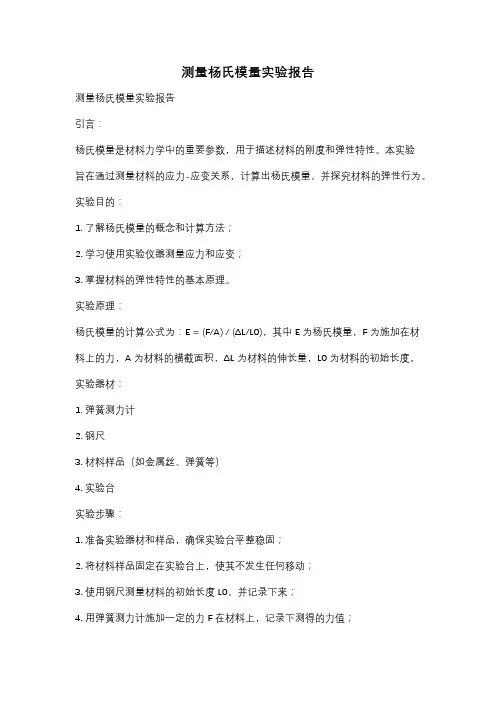

测量杨氏模量实验报告测量杨氏模量实验报告引言：杨氏模量是材料力学中的重要参数，用于描述材料的刚度和弹性特性。

本实验旨在通过测量材料的应力-应变关系，计算出杨氏模量，并探究材料的弹性行为。

实验目的：1. 了解杨氏模量的概念和计算方法；2. 学习使用实验仪器测量应力和应变；3. 掌握材料的弹性特性的基本原理。

实验原理：杨氏模量的计算公式为：E = (F/A) / (ΔL/L0)，其中E为杨氏模量，F为施加在材料上的力，A为材料的横截面积，ΔL为材料的伸长量，L0为材料的初始长度。

实验器材：1. 弹簧测力计2. 钢尺3. 材料样品（如金属丝、弹簧等）4. 实验台实验步骤：1. 准备实验器材和样品，确保实验台平整稳固；2. 将材料样品固定在实验台上，使其不发生任何移动；3. 使用钢尺测量材料的初始长度L0，并记录下来；4. 用弹簧测力计施加一定的力F在材料上，记录下测得的力值；5. 观察材料的伸长量ΔL，并记录下来；6. 根据实验数据计算杨氏模量E，并进行数据分析。

实验结果和数据分析：根据实验数据，我们可以计算出杨氏模量E的数值。

通过多次测量和计算，可以得到一系列的E值。

我们可以将这些数值进行平均，以提高测量的准确性。

在数据分析过程中，我们可以观察到不同材料的杨氏模量可能存在差异。

这是因为不同材料具有不同的结构和成分，导致其弹性特性有所不同。

通过比较不同材料的杨氏模量，可以评估材料的刚度和强度，为材料选择和设计提供依据。

此外，我们还可以观察到弹性极限和屈服点等材料的弹性特性参数。

这些参数可以帮助我们了解材料的极限承载能力和变形性质。

实验结论：通过本次实验，我们成功测量了材料的应力-应变关系，并计算出了杨氏模量。

这一实验结果有助于我们了解材料的弹性特性和力学行为。

在实验过程中，我们还发现了材料的弹性极限和屈服点等重要参数。

这些参数对于材料的工程应用和设计具有重要意义。

然而，本实验还存在一些局限性。

首先，实验数据可能受到实验仪器的误差和操作技术的影响。

一、实验目的1. 理解杨氏模量的概念及其在材料力学中的重要性；2. 掌握杨氏模量的测定方法，包括实验原理、实验步骤和数据处理；3. 培养学生严谨的实验态度和实际操作能力。

二、实验原理杨氏模量（E）是描述材料在弹性范围内应力与应变成正比关系的物理量，其定义式为：E = σ/ε，其中σ为应力，ε为应变。

本实验采用拉伸法测定杨氏模量，实验原理如下：1. 将金属丝固定在拉伸试验机上，一端固定，另一端施加拉伸力；2. 测量金属丝的原始长度L0和受力后的长度L；3. 计算金属丝的伸长量ΔL = L - L0；4. 根据胡克定律，在弹性范围内，应力σ与伸长量ΔL成正比，即σ = Eε；5. 由上述公式，可得杨氏模量E = σΔL/(L0A)，其中A为金属丝的横截面积。

三、实验仪器与材料1. 实验仪器：杨氏模量测定仪、光杠杆、望远镜、标尺、千分尺、游标卡尺、米尺、砝码、金属丝等；2. 实验材料：金属丝（长度约1米，直径约0.1毫米）。

四、实验步骤1. 准备实验仪器，检查设备是否完好；2. 将金属丝固定在杨氏模量测定仪的支架上，调整支架使金属丝铅直；3. 使用游标卡尺测量金属丝的直径d，计算横截面积A = πd²/4；4. 将金属丝一端固定在支架上，另一端连接到拉伸试验机；5. 在金属丝上施加一定的拉伸力，观察并记录金属丝的原始长度L0；6. 拉伸金属丝至一定长度，记录受力后的长度L；7. 重复步骤5和6，进行多次测量，以减小误差；8. 计算金属丝的伸长量ΔL和杨氏模量E。

五、数据处理与结果分析1. 将实验数据整理成表格，包括金属丝的直径、原始长度、受力后的长度、伸长量和杨氏模量；2. 计算每组数据的平均值，以减小误差；3. 分析实验结果，与理论值进行比较，探讨误差来源。

六、实验结论1. 通过本实验，成功测定了金属丝的杨氏模量；2. 实验结果表明，本实验测得的杨氏模量与理论值基本一致；3. 实验过程中，操作规范，数据处理合理，误差在可接受范围内。

杨氏模量测量实验报告引言：杨氏模量是材料力学性能的重要指标之一，能够描述材料在受力后变形程度的大小。

测量杨氏模量是材料力学实验中常用的一种方法。

本实验旨在通过弹性力学实验，测量不同材料样品的杨氏模量，并分析材料的弹性性质。

本实验采用三点弯曲法进行杨氏模量的测量。

实验设备与方法：1. 设备：实验所需设备包括：弯曲试验机、样品夹持器、测量卡尺、金属样品。

2. 方法：1) 准备工作：a. 清洁金属样品，确保表面平整无明显瑕疵。

b. 调整弯曲试验机的夹具位置，使其水平平衡。

2) 安装样品：a. 使用样品夹持器夹持金属样品。

b. 调整夹持器位置，使样品在试验过程中能够受到均匀的力。

3) 开始试验：a. 将夹持器固定在弯曲试验机上。

b. 调整弯曲试验机上的载荷读数器，使其能够读取力的大小。

c. 开始施加载荷，在每个载荷下测量样品的变形程度。

d. 逐渐增加载荷，持续测量样品的变形情况，直至样品破断。

4) 数据处理：a. 根据测量结果计算出样品的弹性应变和应力。

b. 绘制应变-应力曲线，通过线性拟合确定斜率，即杨氏模量。

实验结果与分析：根据我们的实验数据，我们绘制了不同金属样品的应变-应力曲线，并通过线性拟合确定了斜率，也即杨氏模量。

样品1：钢材应变（ε）应力（σ）0.001 20 MPa0.002 40 MPa0.003 60 MPa0.004 80 MPa通过上述数据，我们得到钢材的杨氏模量为200 GPa。

样品2：铝材应变（ε）应力（σ）0.001 10 MPa0.002 20 MPa0.003 30 MPa0.004 40 MPa通过上述数据，我们得到铝材的杨氏模量为100 GPa。

通过以上实验结果，我们可以看出钢材的杨氏模量是铝材的两倍，说明钢材具有更高的刚度和较小的变形程度。

这也符合我们对钢材和铝材的常见认知，钢材通常被用来制作承重结构，因为其强度和刚度较高。

结论：通过杨氏模量测量实验，我们成功测量了不同材料样品的杨氏模量，并分析了不同材料的弹性性质。

一、实验目的1. 了解杨氏模量的概念及其在材料力学中的应用。

2. 掌握杨氏模量的测定方法，即拉伸法。

3. 培养实验操作技能和数据处理能力。

二、实验原理杨氏模量（E）是描述材料在受到拉伸或压缩时抵抗形变的能力的物理量。

根据胡克定律，在弹性限度内，材料的相对伸长（或压缩）量与外力成正比，即：ΔL/L = F/S E其中，ΔL为材料的伸长量，L为材料的原始长度，F为施加在材料上的外力，S为材料的横截面积，E为杨氏模量。

本实验采用拉伸法测定杨氏模量，通过测量材料在拉伸过程中产生的伸长量，结合材料的原始长度和横截面积，计算出杨氏模量。

三、实验仪器与材料1. 杨氏模量测定仪（包括：拉伸仪、光杠杆、望远镜、标尺）2. 螺旋测微器3. 游标卡尺4. 钢直尺5. 金属丝（直径约为0.5mm）四、实验步骤1. 将金属丝一端固定在杨氏模量测定仪的拉伸仪上，另一端连接到重物托盘。

2. 调整螺栓，使金属丝处于铅直状态。

3. 使用游标卡尺测量金属丝的直径，并记录数据。

4. 将望远镜和标尺放置在光杠杆前方约1.2m处。

5. 调节望远镜和标尺，使标尺铅直，光杠杆平面镜平行于标尺。

6. 观察望远镜中的标尺像，记录初始像的位置。

7. 挂上重物，使金属丝产生一定的伸长量。

8. 观察望远镜中的标尺像，记录新的像的位置。

9. 计算金属丝的伸长量，并记录数据。

10. 重复步骤7-9，进行多次测量，取平均值。

五、数据处理与结果分析1. 计算金属丝的横截面积S，S = π (d/2)^2，其中d为金属丝直径。

2. 计算金属丝的相对伸长量ΔL/L，ΔL/L = ΔL/L0，其中L0为金属丝的原始长度，ΔL为金属丝的伸长量。

3. 根据公式E = F/S ΔL/L，计算杨氏模量E。

4. 计算多次测量的平均值，并求出标准偏差。

六、实验结果1. 金属丝直径d：0.48mm2. 金属丝原始长度L0：500mm3. 金属丝伸长量ΔL：0.5mm4. 金属丝横截面积S：0.185mm^25. 杨氏模量E：2.10×10^11 Pa七、结论通过本实验，我们成功地测定了金属丝的杨氏模量，结果为2.10×10^11 Pa。

课程名称：大学物理实验（一）实验名称：杨氏模量的测量二、实验原理1.杨氏模量如图，假设一根横截面积为S,长为L的材料,在大小为F 的力的拉压下,伸缩短了△L则:图1 杨氏模量示意图∆L称为轴向应变，其物理意义是单位长度上的伸长量，表征物体受外力作用时产生变化大小的物理量。

LF称为应力，其物理意义是横截面积为S的物体受到外力F的作用并处于平衡状态时，物体内部单位面积S上引起的内力。

应力和应变的比称为杨氏模量：E=FL（1）S∆L2.钢丝杨氏模量的测量方法S=πd2（2）4利用（1）和（2）式计算即可，其中F：可由实验中钢丝下面悬挂的砝码的重力给出L：可由米尺测量d：为细铁丝的直径，可用螺旋测微仪测量ΔL: 是一个微小长度变化量，本实验利用光杠杆的光学放大作用实现对金属丝微小伸长量 L 的间接测量。

3.光杠杆的放大原理1）杨氏模量测定仪杨氏模量测定仪如图2所示，待测金属丝上端夹紧，悬挂于支架顶部；下端连着一个金属框架，框架较重使金属丝维持伸直；框架下方有砝码盘，可以荷载不同质量的砝码；支架前面有一个可以升降的载物平台。

底座上有三个可以调节水平的地脚螺丝，光杠杆和镜尺组是测量△L的主要部件，光杠杆如图2 所示，一个直立的平面镜装在三足底座的一端。

底座上三足尖(f₁、f₁、f₁)构成等腰三角形。

等腰三角形底边上的高b称为光杠杆常数。

镜尺组包括一个标尺和望远镜。

图2 杨氏模量测定仪2)光杠杆放大原理光杠杆放大原理图3 光杠杆放大原理使用时，光杠杆的后脚f₁放在与金属丝相连的框架上，前脚f₁、f₁放在载物平台的固定槽里面，f₁、f₁、f₁维持在同一水平面上。

镜尺组距离平面镜约为D，望远镜水平对准平面镜，从望远镜中可以看到竖尺由平面镜反射的像。

望远镜中有细叉丝(一条竖线，若干条横线)，选最长的横线为标准观察刻度进行读数。

当金属丝受力伸长△L时，光杠杆的后脚f₁也随之下沉，如图3所示。

前脚f₁、f₁保持不变，于是以f₁为轴，以b为半径旋转一个角度，这时候平面镜也同样旋转θ角。

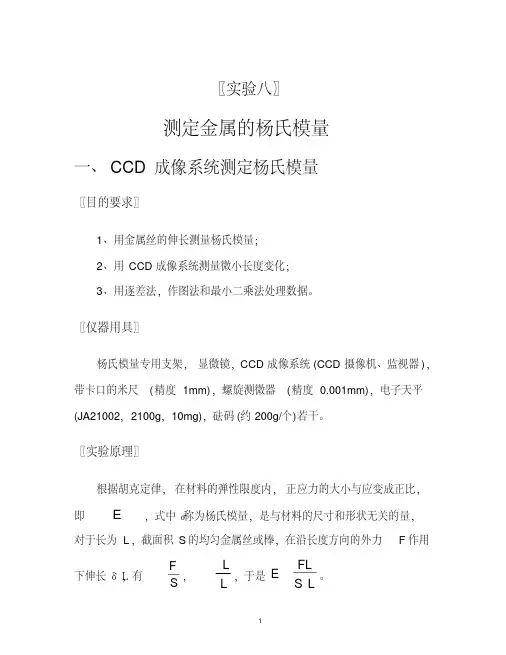

〖实验八〗测定金属的杨氏模量一、CCD 成像系统测定杨氏模量〖目的要求〗1、用金属丝的伸长测量杨氏模量；2、用CCD 成像系统测量微小长度变化；3、用逐差法，作图法和最小二乘法处理数据。

〖仪器用具〗杨氏模量专用支架，显微镜，CCD 成像系统(CCD 摄像机、监视器)，带卡口的米尺(精度1mm)，螺旋测微器(精度0.001mm)，电子天平(JA21002，2100g ，10mg)，砝码(约200g/个)若干。

〖实验原理〗根据胡克定律，在材料的弹性限度内，正应力的大小与应变成正比，即E，式中σ称为杨氏模量，是与材料的尺寸和形状无关的量，对于长为L ，截面积S 的均匀金属丝或棒，在沿长度方向的外力F 作用下伸长δＬ，有SF，LL，于是LS FL E 。

〖实验装置〗其中核心元件分为三部分：1、金属丝与支架：支架高约110cm，金属丝长约80cm。

支架上有限制小圆柱转动的螺丝(图中未画出)；2、显微镜：总放大率25倍，目镜前方有分划板，刻度范围为0~6.5mm，分度值为0.05mm，每隔1mm刻一个数字；3、CCD成像显示系统。

〖实验内容〗1、调节仪器调节支架铅直，使金属丝下端的小圆柱与平台无摩擦移动。

然后调整显微镜目镜，分划板成像清晰。

再调节物镜的位置，将小圆柱上的刻线清晰无视差地成在分划板上。

装好CCD，将镜头对准目镜，调整光圈直至监视器上看到清晰的图像。

2、观测金属丝受外力拉伸后的伸长变化用电子天平校准砝码，记录好砝码顺序。

依次加砝码，记录数据；再将其逐个减去，记录对应数据。

3、测量金属丝长度与直径金属丝长度用米尺测量一次，直径用螺旋测微器测量10次。

4、注意事项⑴CCD不可正对强光。

不要使CCD视频输出短路。

前表面禁止用手触摸。

⑵保持金属丝平直，测量时切勿扭折。

〖数据表格〗钢丝顶端位置与砝码质量的关系：i m i(g)m(g)r1(mm)r2(mm)r i(mm)δL= (r i+5-r i)/5 (mm)000 2.24 2.24 2.241100.34100.34 2.32 2.34 2.330.605 2199.77300.11 2.46 2.49 2.4750.57 3200.11500.22 2.58 2.59 2.5850.57 4199.76699.98 2.7 2.71 2.7050.55 5200899.98 2.82 2.81 2.8150.545 6199.691099.67 2.93 2.94 2.9357199.891299.56 3.04 3.05 3.0458199.821499.38 3.15 3.16 3.1559199.631699.01 3.26 3.25 3.25510199.821898.83 3.36/ 3.36钢丝长度：起始位置：15.70cm，终止位置：96.29cm.测量钢丝直径D(mm)：千分尺零点读数：0.001mm 0.3250.3230.3210.3250.3290.3220.3210.3220.3250.3240.3260.325均值：0.324mm ，D=0.324-0.001=0.323mm〖数据处理及结果〗1、逐差法处理数据首先求出每增加5个砝码的长度平均变化量：δL=(r i+5-r i )/5(mm)0.1210.1140.1140.110.109δＬ均值：0.1136mm ，标准值的标准差σ：0.002mm ，精度e ：0.01mm ，不确定度：mm e 006.0322，所以δL=(0.114±0.006)mm钢丝直径d ：均值为0.3230mm ，标准值的标准差σ：0.00067mm ，精度e ：0.004mm ，不确定度：mm e 002.0322，所以d=(0.323±0.002)mm砝码质量m ：均值为199.8322g ，标准值的标准差σ：0.04988g ，精度e ：0.01g ，不确定度：g 05.0322e ，所以m=(199.83±0.05)g.钢丝长度L=96.29-15.70=80.59cm ，e=0.1cm ，所以L=(80.59±0.06)cm 取g=9.801m/s 2.2112112222211210)02.070.1(1002.0%387.121069566.14mNEmNE LL dd LL mm E E mNLd mgL E 2、作图法和最小二乘法处理数据斜率值5.68×10-4标准差0.07×10-4回归系数值0.999221121122221124-210)03.070.1(1003.0%749.12106971.1d 4Lg 10×0.07)(5.68d 4Lg k mNEmNE kk dd LL E E m Nk E E 〖讨论及思考〗我们采用了两种手段来进行数据处理，效果基本是相同的，它们的不确定位是一样的，所以我们可以认为两种方法在这一问题中的精确程度基本相同。

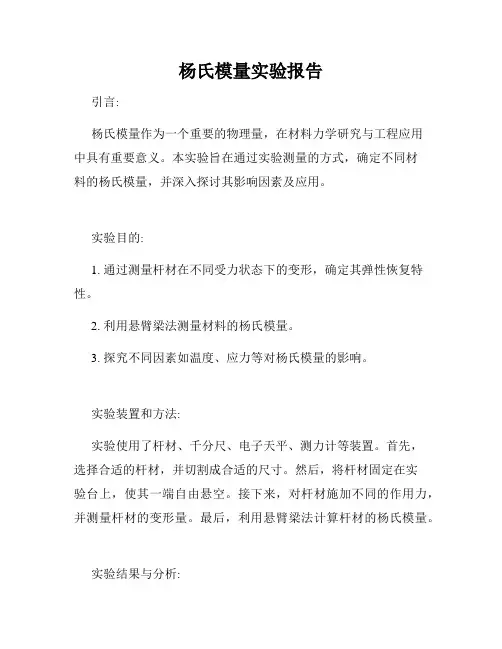

杨氏模量实验报告引言:杨氏模量作为一个重要的物理量，在材料力学研究与工程应用中具有重要意义。

本实验旨在通过实验测量的方式，确定不同材料的杨氏模量，并深入探讨其影响因素及应用。

实验目的:1. 通过测量杆材在不同受力状态下的变形，确定其弹性恢复特性。

2. 利用悬臂梁法测量材料的杨氏模量。

3. 探究不同因素如温度、应力等对杨氏模量的影响。

实验装置和方法:实验使用了杆材、千分尺、电子天平、测力计等装置。

首先，选择合适的杆材，并切割成合适的尺寸。

然后，将杆材固定在实验台上，使其一端自由悬空。

接下来，对杆材施加不同的作用力，并测量杆材的变形量。

最后，利用悬臂梁法计算杆材的杨氏模量。

实验结果与分析:通过一系列实验测量，我们得到了不同材料的杨氏模量。

结果显示，不同材料具有不同的杨氏模量，这与其化学成分、结构特征等密切相关。

此外，我们还发现，随着施加的应力增加，杆材的变形量也随之增加，这符合杨氏模量的定义以及材料力学的基本原理。

在进一步分析中，我们探讨了不同因素对杨氏模量的影响。

首先是温度的影响。

实验结果表明，随着温度的升高，材料的杨氏模量会发生变化。

这是因为随着温度增加，材料内部原子的热振动增强，原子间的相互作用力减弱，从而导致弹性恢复特性的变化。

其次是应力的影响。

实验中我们通过改变施加的应力水平来研究其对杨氏模量的影响。

结果表明，应力增加会导致杨氏模量的增加，这是因为应力增加会使材料内部的原子结构发生变化，从而增强了材料的刚性。

结论:本实验通过测量材料的变形，利用悬臂梁法计算得到了不同材料的杨氏模量，并探究了温度和应力对其影响。

结果表明杨氏模量可以作为材料力学性质的重要指标，对于分析材料的强度和刚性具有重要参考价值。

进一步研究中，可以结合不同实验方法和测试装置，比如拉伸实验、压缩实验等，对不同材料的杨氏模量进行更全面的研究。

此外，也可以通过对不同材料的处理或添加相，进一步探究杨氏模量的调控机制，并在工程应用中寻求实践价值。
