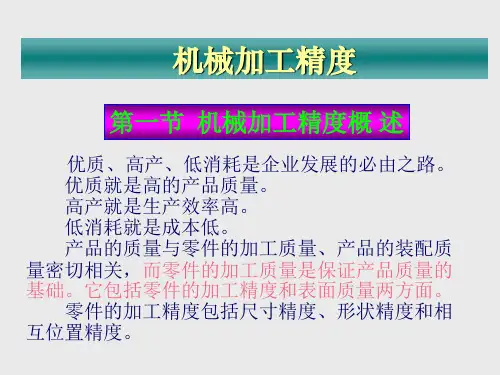

△R=△y
由此可见：床身导轨在水平面内如果有直线度误差，使工件 在纵向截面和横向截面内分别产生形状误差和尺寸误差。
当导轨向后凸出时，工件上产生鞍形加工误差； 当导轨向前凸出时，工件上产生鼓形加工误差。
水平面
ΔY
导轨水平面内直线度
ΔR
D
o
ΔY
图4－9 导轨在水平面内直线度误差
（2）导轨在垂直面内直线度误差的影响
例如滚齿用的齿轮滚刀，就有两种误差，一是为了制造方便，采 用阿基米德蜗杆代替渐开线基本蜗杆而产生的刀刃齿廓近似造形误差； 二是由于滚刀切削刃数有限，切削是不连续的，因而滚切出的齿轮齿 形不是光滑的渐开线，而是折线。
成形车刀、成形铣刀也采用了近似的刀具轮廓。 采用近似的成形运动和刀具刃形，不但可以简化机床或刀具的结 构，而且能提高生产效率和加工的经济效益。
原始误差的种类
•工艺系统的几何误差 •工艺系统受力变形引起的误差 •工艺系统热变形引起的误差 •工件的残余应力引起的误差 •伺服进给系统位移误差等
原始误差产生加工误差的根源，它包括：
工艺系统静误差 工艺系统几何误差
机床几何误差 刀具几何误差 夹具几何误差
原理误差
调整误差
•主轴回转误差 •导轨误差 •传动链误差
床身导轨在垂直面内有直线度误差（图4-10），会引起 刀尖产生切向位移△Z，造成工件在半径方向产生的误差为：
△R≈△Z2/d
设：△Z=△Y=0.01mm ，R=50mm ， 则由于法向原始误差而产生的加工误差 △R= △Y =0.01mm, 由于切向原始误差产生的加工误差
△ R ≈△Z2/d =0.000001mm 此值完全可以忽略不计。由于△Z2数值很小，因此该误差对 工件的尺寸精度和形状精度影响甚小。
