第5章 机械加工精度

《机械制造技术基础》部分习题参考解答第五章工艺规程设计5-1 什么是工艺过程？什么是工艺规程？答：工艺过程——零件进行加工的过程叫工艺过程；工艺规程——记录合理工艺过程有关内容的文件叫工艺规程，工艺规程是依据科学理论、总结技术人员的实践经验制定出来的。

5-2 试简述工艺规程的设计原则、设计内容及设计步骤。

5-3 拟定工艺路线需完成哪些工作？5-4试简述粗、精基准的选择原则，为什么同一尺长方向上粗基准通常只允许用一次？答：粗、精基准的选择原则详见教材P212-214。

粗基准通常只允许用一次的原因是：粗基准一般是毛面，第一次作为基准加工的表面，第二次再作基准势必会产生不必要的误差。

5-5加工习题5-5图所示零件，其粗、精基准应如何选择（标有 符号的为加工面，其余为非加工面）？习题5-5图a)、b)、c)所示零件要求内外圆同轴，端面与孔轴线垂直，非加工面与加工面间尽可能保持壁厚均匀；习题5-5图d)所示零件毛坯孔已铸出，要求孔加工余量尽可能均匀。

习题5-5图解：按题目要求，粗、精基准选择如下图所示。

5-6为什么机械加工过程一般都要划分为若干阶段进行？答：机械加工过程一般要划分为粗加工阶段、半精加工阶段、精加工阶段和光整加工阶段。

其目的是保证零件加工质量，有利于及早发现毛坯缺陷并得到及时处理，有利于合理使用机床设备。

5-7 试简述按工序集中原则、工序分散原则组织工艺过程的工艺特征，各用于什么场合？5-8什么是加工余量、工序余量和总余量？答：加工余量——毛坯上留作加工用的材料层；工序余量——上道工序和本工序尺寸的差值；总余量——某一表面毛坯与零件设计尺寸之间的差值。

5-9 试分析影响工序余量的因素，为什么在计算本工序加工余量时必须考虑本工序装夹误差和上工序制造公差的影响？5-10习题5-10图所示尺寸链中（图中A0、B0、C0、D0是封闭环），哪些组成环是增环？那些组成环是减环？习题5-10图解：如图a)，A0是封闭环，A1, A2, A4, A5, A7, A8是增环，其余均为减环。

《机械制造质量分析与控制》习题一.单项选择题1.机床和刀具达到热平衡前的热变形所引起的加工误差属于：（）a、常值系统误差b、形位误差c、随机误差d、变值系统误差2. 某工序的加工尺寸为正态分布，但分布中心与公差中点不重合，则可以认为：（）a、无随机误差b、无常值系统误差c、变值系统误差很大d、同时存在常值系统误差和随机误差3. 夹具在机床上的安装误差所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差4. 一次性调整误差所引起的加工误差属于：（）a、随机误差b、常值系统误差c、变值系统误差d、形位误差5. 误差复映所引起的加工误差属于：（）a、变值系统误差b、常值系统误差c、随机误差d、形位误差6. 刀具磨损所引起的加工误差属于：（）a、常值系统误差b、变值系统误差c、随机误差d、形位误差7. 内应力引起的变形误差属于：（）a、常值系统误差b、形位误差c、变值系统误差d、随机误差8. 定位误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、变值系统误差d、形位误差9. 对滚动轴承进行适当的预紧，是提高主轴系统（）的重要措施。

（）a、精度b、强度c、刚度d、柔度10.通常用（）系数表示某种加工方法和加工设备胜任零件所要求加工精度的程度（）a、工艺能力b、误差复映c、误差传递d、误差敏感11.原理误差所引起的加工误差属于：（）a、常值系统误差b、随机误差c、形位误差d、变值系统误差12.误差的敏感方向指产生加工误差的工艺系统的原始误差处于加工表面的：（）a、切线方向b、轴线方向c、法线方向d、倾斜方向13. 受迫振动系统在共振区消振最有效的措施是（）。

a、增大系统刚度b、增大系统阻尼c、增大系统质量14. 在车床上进行削扁镗杆自激振动的切削实验时，若切削条件相同 , 试指出下列各种情况下切削最稳定的场合（）a、弱刚度主轴与加工表面法向的夹角450b、弱刚度主轴与加工表面法向的夹角1350c、采用直径相同的圆镗杆d、增大阻尼15. 削扁镗杆的抗振性比圆镗杆好是由于：（）a、刚度高b、阻尼大、消耗振动能量大c、系统刚度的组合特性合适二.多项选择题1.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于常值系统误差的是：（）a、三爪卡盘的制造和安装误差b、车床主轴的径向跳动c、薄壁铜套的夹紧变形d、机床导轨的几何误差e、镗刀的磨损2.指出下列哪些情况产生的误差属于加工原理误差：（）a、加工丝杠时机床丝杠螺距有误差b、用模数铣刀加工渐开线齿轮c、工件残余应力引起的变形d、用阿基米德滚刀加工渐开线齿轮e、夹具在机床上的安装误差3.机械加工中达到尺寸精度的方法有：（）a、试切法b、定尺寸刀具法c、调整法d、选配法e、自动控制法4.用调整法在车床三爪卡盘上精镗一批薄壁铜套的内孔，各种因素引起的加工误差是属于随机误差的是：（）a、镗刀的磨损b、薄壁铜套的夹紧变形c、三爪卡盘的制造和安装误差d、机床导轨的几何误差e、工件外圆形状误差引起的安装误差5. 指出下列哪些刀具的制造误差会直接影响加工精度：（）a、外圆车刀b、齿轮滚刀c、端面车刀d、铰刀e、键槽铣刀6.主轴的纯轴向窜动对哪些加工有影响: （）a、车削螺纹b、车削外圆c、车削端面d、车削内孔7.影响加工精度的主要误差因素可归纳为以下方面：（）a、工艺系统的几何误差b、毛坯的制造误差c、工艺系统力效应产生的误差d、工艺系统热变形产生的误差e、加工原理误差8.机械加工中获得工件形状精度的方法有：（）a、试切法b、轨迹法c、调整法d、成形法e、展成法三.判断题1.零件表面层的加工硬化能减小表面的弹塑性变形，从而提高了耐磨性，所以表面硬化程度越高越耐磨。

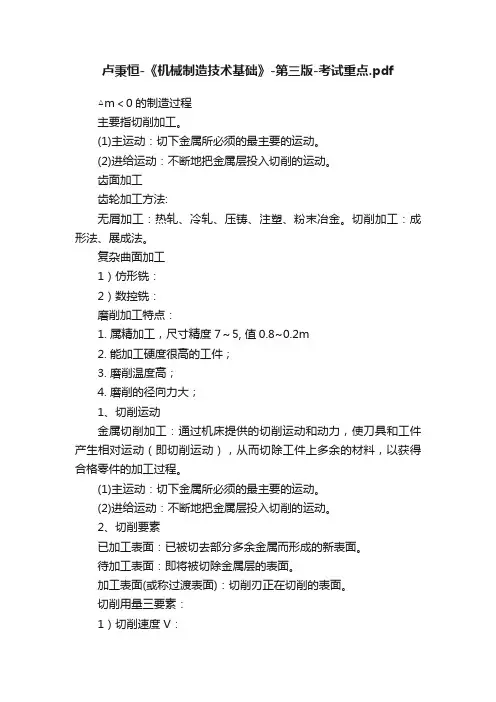

卢秉恒-《机械制造技术基础》-第三版-考试重点.pdf△m＜0的制造过程主要指切削加工。

(1)主运动：切下金属所必须的最主要的运动。

(2)进给运动：不断地把金属层投入切削的运动。

齿面加工齿轮加工方法:无屑加工：热轧、冷轧、压铸、注塑、粉末冶金。

切削加工：成形法、展成法。

复杂曲面加工1）仿形铣：2）数控铣：磨削加工特点：1. 属精加工，尺寸精度7～5, 值0.8~0.2m2. 能加工硬度很高的工件；3. 磨削温度高；4. 磨削的径向力大；1、切削运动金属切削加工：通过机床提供的切削运动和动力，使刀具和工件产生相对运动（即切削运动），从而切除工件上多余的材料，以获得合格零件的加工过程。

(1)主运动：切下金属所必须的最主要的运动。

(2)进给运动：不断地把金属层投入切削的运动。

2、切削要素已加工表面：已被切去部分多余金属而形成的新表面。

待加工表面：即将被切除金属层的表面。

加工表面(或称过渡表面)：切削刃正在切削的表面。

切削用量三要素：1）切削速度V：2）进给量f：3）背吃刀量（切削深度）：3.切削层几何参素：（1）切削厚度 ()（2）切削宽度 () －沿加工表面度量的切削层尺寸。

（3）切削面积 () －切削层垂直于切削速度截面内的面积。

二、刀具角度：（图+角度）1）基面：2）切削平面：3）正交平面：道具分类：1.整体车刀；2.焊接车刀；3.机夹车刀；4.可转位车刀；5.成形车刀与焊接车刀比较，可转位车刀的优点：1）刀具使用寿命长；2）生产率高；3）有利于推广新技术、新工艺；4）有利于降低刀具成本；麻花钻的工作部分：6面＋1横刃＋2主切削刃＋2副切削刃＋4刀尖。

麻花钻的缺点：1）主切削刃上前角不等；2）横刃长且为大负前角，切削条件差；3）排屑、断屑、散热困难。

钻、扩、铰孔的工艺特点比较（书P21 手抄表格 2-45）拉刀特点：1）生产率高；2）加工质量高；（一般为87，2.5 1.25μm)3）加工范围广；4）刀具磨损缓慢，寿命长；5）机床结构简单，操作方便；6）拉刀的设计、制造复杂，价格昂贵。

一、单项选择题1、刃倾角是主切削刃与（）之间的夹角。

（分数：1分）A。

切削平面B. 基面C. 主运动方向D. 进给方向标准答案是：B。

您的答案是:B2、关于刀具材料的选用,下列说法正确的是( ）。

（分数：1分）A. 高速钢的热硬性好，适合制造用于高速切削的刀具B. YG类硬质合金比YT类硬质合金韧性好C. YG类硬质合金比YT类硬质合金硬度高D. 高速钢的导热系数比硬质合金小标准答案是:B。

您的答案是：B 3、安装外车槽刀时，刀尖低于工件回转中心时,与其标注角度相比。

其工作角度将会（)。

(分数:1分）A。

前角不变,后角减小B。

前角变大，后角变小C。

前角变小，后角变大D。

前、后角均不变标准答案是:C。

您的答案是：C 4、进给运动通常是机床中( ）.（分数：1分)A。

切削运动中消耗功率最多的B。

切削运动中速度最高的运动C. 不断地把切削层投入切削的运动D。

使工件或刀具进入正确加工位置的运动标准答案是：C。

您的答案是:C5、通过切削刃选定点,垂直于主运动方向的平面称为（）。

（分数：1分）A. 切削平面B。

进给平面C. 基面D。

主剖面标准答案是：C。

您的答案是：C 6、硬质合金刀片是采用（）方法生产出来的。

（分数：1分）A。

粉末冶金B。

钎焊C。

模锻D。

铸造标准答案是：A。

您的答案是：A 7、碳钢精车时宜用牌号为（）的硬质合金作为刀具材料.（分数:1分）A。

YT5C。

vc→f→apD. ap→f →vc标准答案是：B。

您的答案是：B 3、刃倾角的功用之一是控制切屑流向,若刃倾角为负，则切屑流向为( ）.（分数:1分）A。

流向已加工表面B。

流向待加工表面C. 沿切削刃的法线方向流出D。

流向后刀面标准答案是:A.您的答案是：A4、在切削塑性材料时，切削区温度最高点是在（).（分数：1分）A. 刀尖处B。

前刀面上靠近刀刃处C。

后刀面上靠近刀尖处D。

主刀刃处标准答案是：B。

您的答案是：B 5、在车削细长轴时，为了减小工件的变形和振动,故采用较大（)的车刀进行切削，以减小径向切削分力。

第一章金属切削加工的基础知识一、填空题1. 在加工中，运动称为切削运动，按其功用可分为和。

其中运动消耗功率最大。

2. 切削用量三要素是指、和。

3. 刀具静止角度参考系的假定条件是和。

4. 常用的切削刃剖切平面有、、和，它们可分别与基面和切削平面组成相应的参考系。

5. 在正交平面内度量的前刀面与基面之间的夹角称为，后刀面与切削平面之间的夹角称为。

6. 正交平面与法平面重合的条件是。

7. 用以确定刀具几何角度的两类参考坐标系为和。

8. 切削层公称横截面参数有、和。

二、判断题（正确的打√，错误的打×）1. 在切削加工中，进给运动只能有一个。

（）2. 背平面是指通过切削刃上选定点，平行于假定进给运动方向，并垂直于基面的平面。

（）3. 其它参数不变，主偏角减少，切削层厚度增加。

（）4. 其它参数不变，背吃刀量增加，切削层宽度增加。

（）5. 主切削刃与进给运动方向间的夹角为主偏角K。

（）r6. 车削外圆时，若刀尖高于工件中心，则实际前角增大。

（）7. 对于切断刀的切削工件而言，若考虑进给运动的影响，其工作前角减少，工作后角增大。

（ ）8. 当主偏角为 90时，正交平面与假定工作平面重合。

（ ）9. 切削铸铁类等脆性材料时，应选择K 类（YG 类）硬质合金。

（ ）10. 粗加工时，应选择含钴量较低的硬质合金。

（ ）三、简答题1. 为什么基面、切削平面必须定义在主切削刃上的选定点处？2. 试述刀具的标注角度与工作角度的区别，为什么横向切削时，进给量f 不能过大。

3. 试分析图2-1所示钻孔时的切削层公称厚度、公称宽度及与进给量、背吃刀量的关系。

4. 何谓直角切削和斜角切削？各有何特点？5. 刀具切削部分材料必须具备那些性能？为什么？ 图2-16. 试按下列条件选择刀具材料或编号。

⑴ 45钢锻件粗车；⑵ HT200铸件精车；⑶ 低速精车合金钢蜗杆；⑷ 高速精车调质钢长轴；⑸ 中速车削淬硬钢轴；⑹ 加工冷硬铸铁。
