膨胀螺栓常用规格及性能.doc

膨胀螺栓规格表1. 引言膨胀螺栓是一种常用的紧固件，广泛应用于建筑、桥梁、机械设备等领域。

本文档旨在提供膨胀螺栓的规格表，包括螺纹尺寸、材料、耐力和抗拉强度等参数，以便用户选择最适合其使用场景的膨胀螺栓。

2. 规格表以下是常见膨胀螺栓的规格表：规格螺纹尺寸（mm）材料耐力（N）抗拉强度（N）M66x40镀锌钢20004000M88x50不锈钢30005000M1010x60黄铜40006000M1212x70铝合金50007000M1616x90碳钢60008000M2020x110不锈钢70009000M2424x130镀锌钢8000100003. 规格说明3.1 螺纹尺寸膨胀螺栓的螺纹尺寸是指螺栓的直径和长度。

在规格表中，螺纹尺寸以“直径 x 长度”的格式标记，例如“M6 6x40”表示直径为6mm，长度为40mm的膨胀螺栓。

3.2 材料膨胀螺栓常用的材料有镀锌钢、不锈钢、黄铜、铝合金和碳钢等。

不同的材料具有不同的特性，例如耐腐蚀性、强度和重量等，用户可根据实际需求选择适合的材料类型。

3.3 耐力膨胀螺栓的耐力是指螺栓在承受力的作用下可以保持的最大载荷。

耐力的单位为牛顿（N）。

在规格表中，耐力数值表示了膨胀螺栓在规定条件下的最大受力能力。

3.4 抗拉强度膨胀螺栓的抗拉强度是指螺栓在受拉状态下能够承受的最大力。

抗拉强度的单位也为牛顿（N）。

规格表中的抗拉强度数据表示了螺栓的最大受力能力。

4. 使用建议在选择膨胀螺栓时，需要考虑实际应用场景和需求。

以下是一些建议：1.确定所需的螺纹尺寸：根据使用场景和连接件的要求，选择合适的螺纹尺寸。

2.了解材料特性：不同的材料具有不同的特性，例如抗腐蚀性、强度和重量等，根据实际需求选择合适的材料类型。

3.确定承受的最大载荷：根据实际应用场景和需要承受的力量，选择符合要求的膨胀螺栓耐力和抗拉强度。

4.使用规格表作为参考：以上规格表提供了一些常见的膨胀螺栓规格，用户可以根据实际需求进行选择。

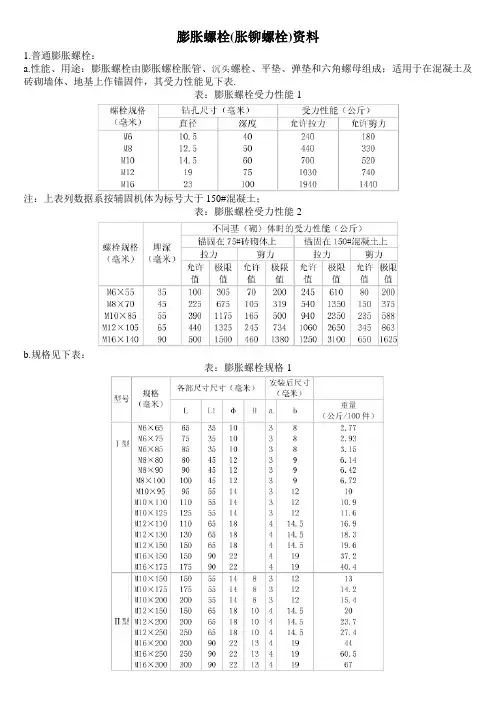

膨胀螺栓(胀铆螺栓)资料1.普通膨胀螺栓：a.性能、用途：膨胀螺栓由膨胀螺栓胀管、沉头螺栓、平垫、弹垫和六角螺母组成；适用于在混凝土及砖砌墙体、地基上作锚固件，其受力性能见下表.表：膨胀螺栓受力性能1注：上表列数据系按辅固机体为标号大于150#混凝土；表：膨胀螺栓受力性能2b.规格见下表：表：膨胀螺栓规格1表：膨胀螺栓规格2膨胀螺栓，是使风管支、吊、托架固定在墙上、楼板上、柱上所用的一种特殊螺纹连接件。

膨胀螺栓的等级分为45、50、60、70、80；材料主要分奥氏体A1、A2、A4，马氏体和铁素体C1、C2、C4；其表示方法例如A2-70；“-”前后分别表示螺栓材料和强度等级；(1)螺栓材料常用材料：Q215、Q235、25和45号钢，对于重要的或特殊用途的螺纹联接件，可选用15Cr ，20Cr，40Cr，15MnVB，30CrMrSi等机械性能较高的合金钢。

(2)许用应力螺纹联接件的许用应力与载荷性质(静、变载荷) 、联接是否拧紧，预紧力是否需要控制以及螺纹联接件的材料、结构尺寸等因素有关。

1.膨胀螺栓出现安全质量事故的原因分析，膨胀螺栓与土建结构是通过机械形式连接的，是依靠破坏形式有多种：a.膨胀螺栓被拔出，混凝土孔基本不被破坏；原因:是承载最小的一种破坏形式，也是最危险和最不希望见到的破坏。

产生破坏的原因主要是施工工艺不正确，混凝土钻孔深度较浅，孔径偏大，膨胀螺栓没有胀紧或胀压较小；b.膨胀螺栓同混凝土一起被拔出，混凝土呈碗状破坏；破坏型是比较常规的一种破坏形式，其承载力一般较大。

从以往的现场拉拔试验数据分析可以看出：所使用的膨胀螺栓不同则试验结果不同；在不同的建筑物上其试验结果不同；安装在同一建筑物上的不同位置试验结果也不同；数据差别较大(从几百公斤到几千公斤)。

c.膨胀螺栓被拉断；d.膨胀螺栓被剪断；c.d是不常见的破坏形式，因为Ml2xl10的膨胀螺栓被拉断和被剪断力均达到几千公斤，远远超出膨胀螺栓2 膨胀螺栓的设计与施工实际上，膨胀螺栓如果使用得当还是有相当大的使用空间的。

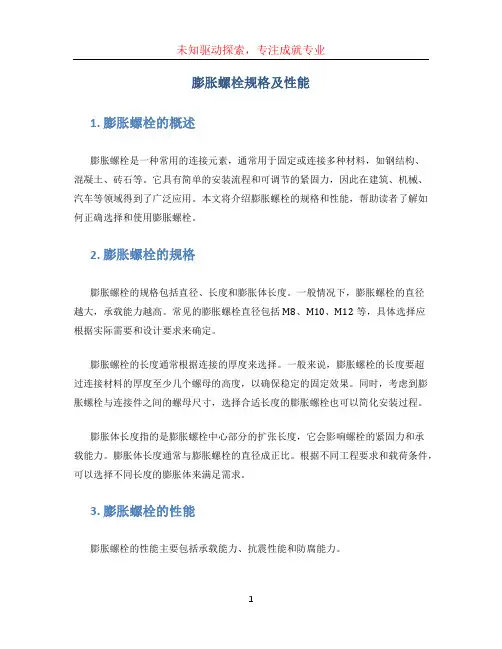

膨胀螺栓规格及性能1. 膨胀螺栓的概述膨胀螺栓是一种常用的连接元素，通常用于固定或连接多种材料，如钢结构、混凝土、砖石等。

它具有简单的安装流程和可调节的紧固力，因此在建筑、机械、汽车等领域得到了广泛应用。

本文将介绍膨胀螺栓的规格和性能，帮助读者了解如何正确选择和使用膨胀螺栓。

2. 膨胀螺栓的规格膨胀螺栓的规格包括直径、长度和膨胀体长度。

一般情况下，膨胀螺栓的直径越大，承载能力越高。

常见的膨胀螺栓直径包括M8、M10、M12等，具体选择应根据实际需要和设计要求来确定。

膨胀螺栓的长度通常根据连接的厚度来选择。

一般来说，膨胀螺栓的长度要超过连接材料的厚度至少几个螺母的高度，以确保稳定的固定效果。

同时，考虑到膨胀螺栓与连接件之间的螺母尺寸，选择合适长度的膨胀螺栓也可以简化安装过程。

膨胀体长度指的是膨胀螺栓中心部分的扩张长度，它会影响螺栓的紧固力和承载能力。

膨胀体长度通常与膨胀螺栓的直径成正比。

根据不同工程要求和载荷条件，可以选择不同长度的膨胀体来满足需求。

3. 膨胀螺栓的性能膨胀螺栓的性能主要包括承载能力、抗震性能和防腐能力。

3.1 承载能力膨胀螺栓的承载能力是指螺栓能够承受的最大载荷。

承载能力取决于膨胀螺栓的直径、材料强度和紧固力等因素。

通常来说，直径越大、材料强度越高的膨胀螺栓承载能力越大。

在选用膨胀螺栓时，应根据实际工程要求计算螺栓的承载能力并进行合理选择。

3.2 抗震性能膨胀螺栓的抗震性能是指在地震等强振动环境下，螺栓对连接件的保持能力。

抗震性能与膨胀螺栓的紧固力、固定结构的刚度等因素有关。

为了提高螺栓的抗震性能，可以采取以下措施：•增加螺栓数量，提高连接的稳定性；•选用材料强度高、刚度好的膨胀螺栓；•使用可调节紧固力的螺栓设计。

3.3 防腐能力膨胀螺栓通常用于室外或潮湿环境中，因此具备良好的防腐能力十分重要。

一般情况下，膨胀螺栓的防腐性能主要取决于表面处理和材料选用。

常见的防腐处理方式包括镀锌、电镀和防腐涂层等。

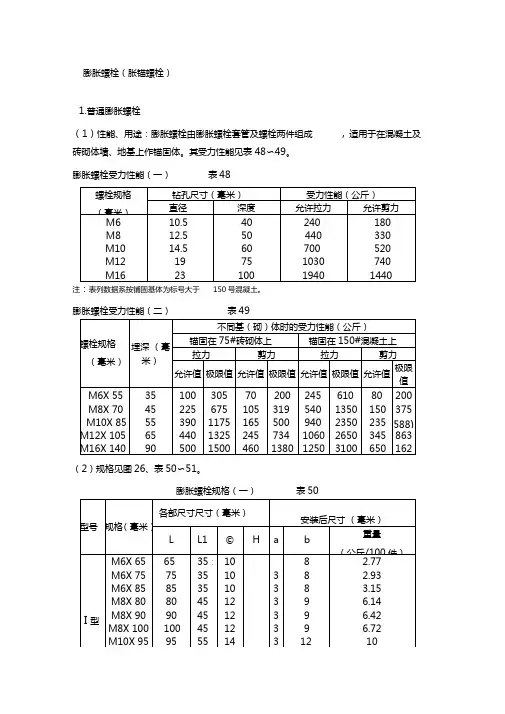

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48螺栓规格（毫米）钻孔尺寸（毫米）受力性能（公斤）直径深度允许拉力允许剪力M6M8M10M12M16 10.512.514.5192340506075100240440700103019401803305207401440注:表列数据系按铺固基体为标号大于150号混凝土。

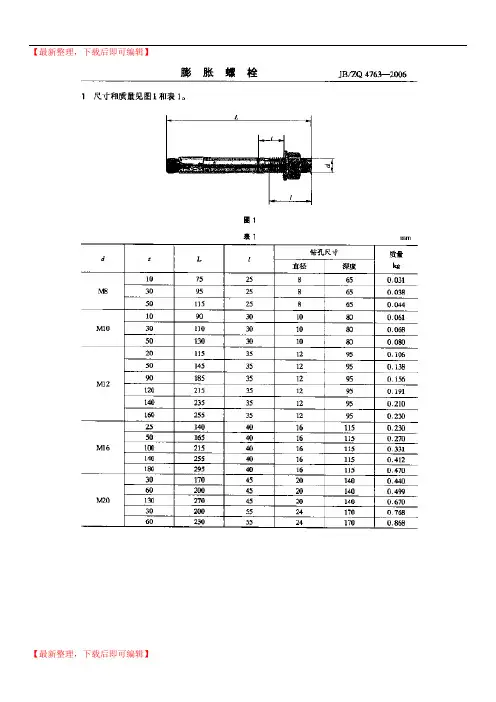

膨胀螺栓受力性能（二）表49螺栓规格（毫米）埋深（毫米）不同基（砌）体时的受力性能（公斤）锚固在75#砖砌体上锚固在150#混凝土上拉力剪力拉力剪力允许值极限值允许值极限值允许值极限值允许值极限值M6×55M8×70M10×85M12×105M16×1403545556590100225390440675117513251500701051652454602003195007341380245540940106012506101350235026503100801502353456502003755888631625（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50 型号规格（毫米）各部尺寸尺寸（毫米）安装后尺寸（毫米） LL1φHab重量（公斤/100件）Ⅰ型M6×65M6×75M6×85M8×80M8×90M8×100M10×95M10×110M10×125M12×110M12×130M16×150M16×175 65 758580901009511012511013015015017535353545454555555565656590901010101212121414141818182222 3 333333334444488899912121214.514.514.519192.772.933.156.146.426.721010.911.616.918.319.637.240.4Ⅱ型M10×150 M10×175M10×200M12×150M12×200M12×250M16×200M16×250M16×300150 17520015020025020025030055555565656590909014141418181822222288810101013131333344444412121214.514.51919191314.215.42023.727.44460.567膨胀螺栓规格（二）表51 规格（毫米）埋深（毫米）钻孔直径（毫米）规格（毫米）埋深（毫米）钻孔直径（毫米）M5×45M6×55M8×70M10×85M12×105M14×12525354555657581012141618M16×140M18×155M20×170M22×185M24×200M27×2159015512013515026 28 32 35 38。

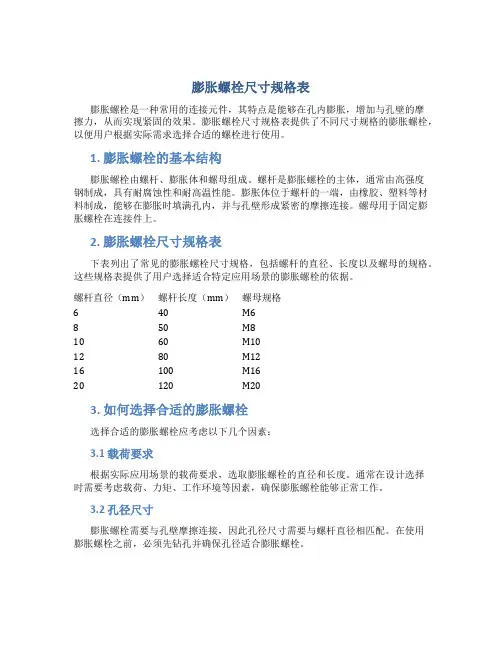

膨胀螺栓尺寸规格表膨胀螺栓是一种常用的连接元件，其特点是能够在孔内膨胀，增加与孔壁的摩擦力，从而实现紧固的效果。

膨胀螺栓尺寸规格表提供了不同尺寸规格的膨胀螺栓，以便用户根据实际需求选择合适的螺栓进行使用。

1. 膨胀螺栓的基本结构膨胀螺栓由螺杆、膨胀体和螺母组成。

螺杆是膨胀螺栓的主体，通常由高强度钢制成，具有耐腐蚀性和耐高温性能。

膨胀体位于螺杆的一端，由橡胶、塑料等材料制成，能够在膨胀时填满孔内，并与孔壁形成紧密的摩擦连接。

螺母用于固定膨胀螺栓在连接件上。

2. 膨胀螺栓尺寸规格表下表列出了常见的膨胀螺栓尺寸规格，包括螺杆的直径、长度以及螺母的规格。

这些规格表提供了用户选择适合特定应用场景的膨胀螺栓的依据。

螺杆直径（mm）螺杆长度（mm）螺母规格6 40 M68 50 M810 60 M1012 80 M1216 100 M1620 120 M203. 如何选择合适的膨胀螺栓选择合适的膨胀螺栓应考虑以下几个因素：3.1 载荷要求根据实际应用场景的载荷要求，选取膨胀螺栓的直径和长度。

通常在设计选择时需要考虑载荷、力矩、工作环境等因素，确保膨胀螺栓能够正常工作。

3.2 孔径尺寸膨胀螺栓需要与孔壁摩擦连接，因此孔径尺寸需要与螺杆直径相匹配。

在使用膨胀螺栓之前，必须先钻孔并确保孔径适合膨胀螺栓。

3.3 工作环境要求根据工作环境的特殊要求，如高温、腐蚀等，选择耐高温或耐腐蚀性能好的膨胀螺栓。

4. 膨胀螺栓的安装步骤以下是膨胀螺栓的一般安装步骤：1.使用电钻钻孔，孔径要与膨胀螺栓直径相匹配。

2.将膨胀体滑进孔内，确保螺栓留在孔外以方便插入。

3.将螺栓插入孔内，通过旋转螺母将膨胀体螺栓固定在连接件上。

4.最后，适量旋紧螺母，以达到所需的紧固效果。

5. 注意事项在选择和使用膨胀螺栓时，应注意以下事项：•选择合适的膨胀螺栓尺寸和材料，以满足实际应用需求。

•在安装过程中，确保孔径大小和深度与膨胀螺栓要求相匹配。

•膨胀螺栓安装后，要进行定期的检查和维护，确保其正常工作。

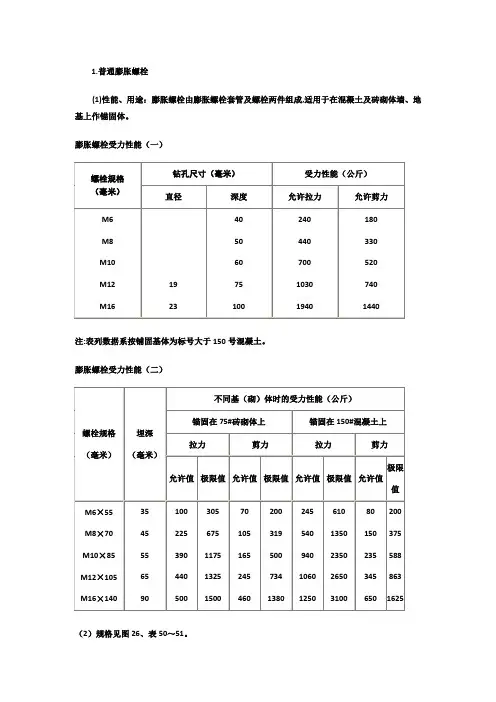

1.普通膨胀螺栓
(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

注:表列数据系按铺固基体为标号大于150号混凝土。

（2）规格见图26、表50～51。

表51
您好：
喜利得化学锚栓
化学锚栓M12*160 镀锌 15元/套
化学锚栓M16*190 镀锌 35元/套
备注：喜利得没有M14这种规格的。

普通化学锚栓
化学锚栓M12*160 镀锌元/套
化学锚栓M14*175 镀锌 3元/套
化学锚栓M16*190 镀锌 5元/套
南京曼卡特科技有限公司
感谢您的使用，祝您工作顺利！
2011-04-25
根据墙体实际情况选用不同膨胀螺丝。

一般有以下几种6*60、6*80、6*120、6*150。

6*60：总长60 mm，套管长45 mm、直径8 mm、壁厚 mm、表面是镀彩锌；螺杆长60 mm、直径6 mm、螺纹的部分35 mm、底部杆锤8mm的圆锥形，表面是镀彩锌；螺母外径10 mm 的八角形、厚度5 mm、表面是镀白锌；垫片外径13 mm、厚度 1mm、内径6 mm、表面镀白锌；弹片是外径9 mm、内径6 mm、厚度 mm圆环。

6*80：总长80 mm，套管长65 mm、直径8 mm、壁厚 mm、表面是镀彩锌；螺杆长、螺母、垫片、弹片同上。

6*120：总长120mm，套管长105mm、直径8 mm、壁厚 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。

6*150：总长150mm，套管长135mm、直径8 mm、壁厚 mm、表面是镀彩锌;螺杆长、螺母、垫片、弹片同上。

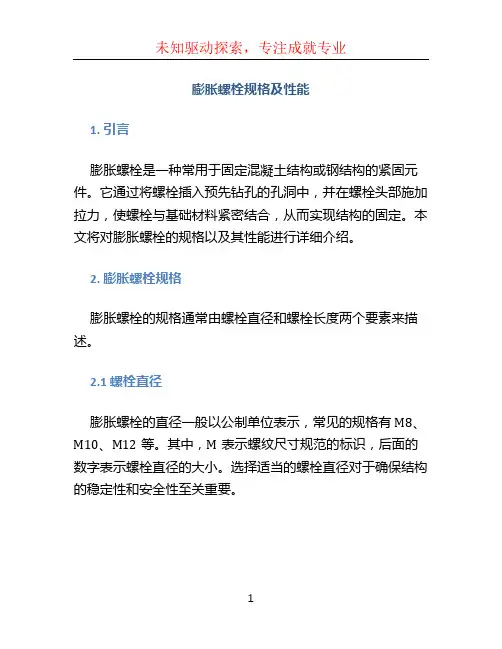

膨胀螺栓规格及性能1. 引言膨胀螺栓是一种常用于固定混凝土结构或钢结构的紧固元件。

它通过将螺栓插入预先钻孔的孔洞中，并在螺栓头部施加拉力，使螺栓与基础材料紧密结合，从而实现结构的固定。

本文将对膨胀螺栓的规格以及其性能进行详细介绍。

2. 膨胀螺栓规格膨胀螺栓的规格通常由螺栓直径和螺栓长度两个要素来描述。

2.1 螺栓直径膨胀螺栓的直径一般以公制单位表示，常见的规格有M8、M10、M12等。

其中，M表示螺纹尺寸规范的标识，后面的数字表示螺栓直径的大小。

选择适当的螺栓直径对于确保结构的稳定性和安全性至关重要。

2.2 螺栓长度膨胀螺栓的长度也以公制单位表示，通常指的是从螺栓头部到螺纹尾部的长度。

根据具体的施工要求和结构设计，螺栓的长度可以有多种选择。

在选择螺栓长度时，需要考虑受力面的厚度、拉力的大小以及其他因素。

3. 膨胀螺栓性能膨胀螺栓的性能是指其在使用过程中所表现出的力学性能和抗腐蚀性能。

3.1 力学性能膨胀螺栓的力学性能包括抗拉强度、抗剪强度和抗滑移性能。

3.1.1 抗拉强度膨胀螺栓的抗拉强度是指其能够承受的最大拉力，一般使用标准试验方法进行测试。

根据实际需求，可以选择符合要求的抗拉强度等级的膨胀螺栓。

3.1.2 抗剪强度膨胀螺栓的抗剪强度是指其能够承受的最大剪切力。

与抗拉强度类似，抗剪强度也可以根据实际需求选择适当的等级。

3.1.3 抗滑移性能膨胀螺栓的抗滑移性能是指其在受到水平荷载作用时，能够防止螺栓与基础材料之间发生滑移的能力。

这种性能可以通过摩擦力的计算和测试来评估。

3.2 抗腐蚀性能膨胀螺栓在使用环境中可能受到腐蚀的影响，因此抗腐蚀性能也是一个重要的考虑因素。

常见的膨胀螺栓抗腐蚀处理方法有镀锌和不锈钢两种。

选择合适的抗腐蚀处理方法，可以提高螺栓的使用寿命和安全性。

4. 结论膨胀螺栓的规格和性能对于结构的稳定性和安全性具有重要影响。

合理选择适当规格的膨胀螺栓，并考虑其力学性能和抗腐蚀性能，可以有效确保结构的牢固性和可靠性。

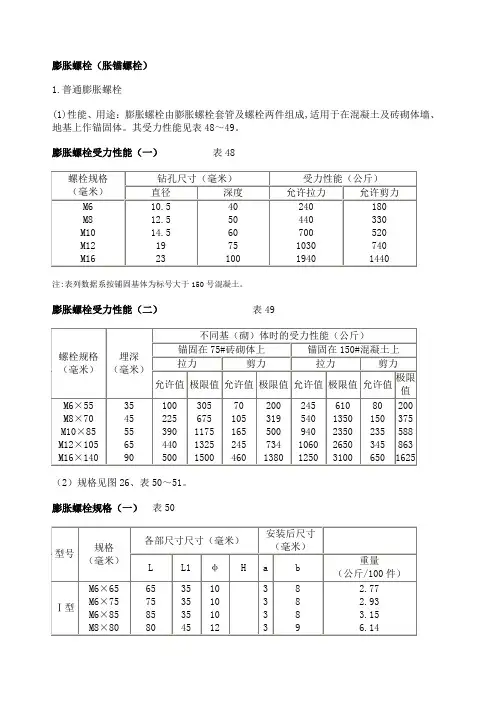

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51膨胀螺栓设计参考：一、膨胀螺丝之固定原理膨胀螺丝之固定乃是利用挈形斜度来促使膨胀产生摩擦握裹力，达到锚定效果。

二、膨胀螺丝之埋入深度一般膨胀螺丝之埋入深度以其固定用螺栓径之4倍为计算基准，当然埋入越深其所能承受之拉力、剪力也越大，但因厂家设计时需要考虑因素含材质及锚定等问题。

三、膨胀螺丝使用之参考依据（一）混凝土之强度（二）固定螺丝之强度（依材质计算之）（三）膨胀螺丝之强度（厂家设计）四、膨胀螺丝的强度膨胀螺丝的强度测试，以往均以油压器加压，在拉出膨胀螺丝的最大力量为其抗拉强度，这种测试方法的缺点就是未能测知螺丝离开水泥的变位情况，也就是说，我们无法知道膨胀本身材料的弹性应力是在几牛顿之内，因此新型的测试仪器，是把拉力与变位以坐标图画出，Y轴为拉力，X轴为变位（如图）当拉力上升时，变位随之增大，直到水泥破裂或膨胀螺丝，拔出或拉断。

此一曲线的最高点，即为极限抗拉力，另外当拉力上升到某一点，如去除拉力后，变位仍能回到原处者，这一点正是膨胀螺丝本身材料的降伏点，也正是我们设计上所要的比例荷重。

常用膨胀螺丝的变位曲线，约可分为5钟。

1、化学锚栓，SB高拉力膨胀螺丝2、NC型锤钉式.H型.DR型3、SH型套管式SHF型4、尼龙套5、木塞五、安全率之采用一般安全采用方向有二：（一）极限强度法：此法乃是将膨胀打入混凝土内拉出，以其破坏点为基准，再以4-5倍之安全率为可用强度。

此法于国外之采用已有数十年之历史。

（二）比例强度法：此法测试方法用（一），但重点为求出变形点（即为比例荷重），以此为采用基准，再考虑以安全率2倍为可用强度，因其可为路德线(Luder's Line)观知“应力一应变”情形，故较为精确及便捷，但因其欲求出变点（比例荷重），较极限强度法复难，且须使用而较精准之仪器，故一般为研究上采用，此法亦符合ASTME488-88规定。

膨胀螺栓（胀锚螺栓）1.普通膨胀螺栓(1)性能、用途：膨胀螺栓由膨胀螺栓套管及螺栓两件组成,适用于在混凝土及砖砌体墙、地基上作锚固体。

其受力性能见表48～49。

膨胀螺栓受力性能（一）表48注:表列数据系按铺固基体为标号大于150号混凝土。

膨胀螺栓受力性能（二）表49（2）规格见图26、表50～51。

膨胀螺栓规格（一）表50膨胀螺栓规格（二）表51YG型膨胀螺栓的抗拉抗剪力设计值（混凝土构造手册）（锚固于≥C15混凝土中）规格型号；净截面（mm2）；抗拉力设计值（KN）；抗剪力设计值（KN）YG1-M10 ； 42.2 ； 7.17 ； 4.94YG1-M12 ； 64.6 ； 10.98 ； 7.56YG1-M16 ； 123.6 ； 21.01 ； 14.46YG1-M20 ； 201.2 ； 34.20 ； 23.54YG2，3-M16 ；144.1（201）； 24.50 ； 16.86（23.52）YG2，3-M20 ；225.2（314）； 38.28 ； 26.35（36.74）YG3-M12 ； 76.3 ； 12.97 ； 8.93YG3-M24 ； 324.3 ； 55.13 ； 37.94YG3-M30 ； 518.9 ； 88.21 ； 60.71YG3-M36 ； 759.5 ； 129.12 ； 88.86注：1.括号内为YG2型2.锚固于C10混凝土中的膨胀螺栓，应按表中值再乘以0.75折减系数3.主要承重结构、重要管道以及高速运转、承受冲击荷载和振动较大的设备应加大一级规格型号。

4.YG0型未列入。

用途：YG1型：锚固承受静荷载的支承件，如安装电缆支架等；YG2型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；YG3型：锚固承受动荷载和受力较大的设备部件，如用作管道支架和设备基础的地脚螺栓；（与YG2型的安装方式不同）分单胀管式和双胀管式。
