DLT5161.2-表6.0.2 避雷器安装

避雷器安装方案
（1）安装前准备工作。

设备支架的检查。

检查避雷器支架的标高是否符合要设计要求；检查避雷器支架的垂直度；检查避雷器支架顶面杆帽的平整度；检查设备支柱的防腐层应完好。

打开包装箱，对照装箱清单，清点附件数量、规格应该与设计相符，随机文件、试验报告齐全。

检查设备型号规格符合设计要求。

检查设备外观无损伤。

（2）本体吊装。

先装避雷器的底座选出安装在避雷器支柱的杆帽上，固定好，注意底座与相连的避雷器本体的绝缘应良好。

选出避雷器的第一节垂直安装在底座上，用手拧好固定螺栓。

依次选出避雷器的中间各节按照次序依次安装在下节上。

注意每一节的方向应该与第一节相同。

（3）安装在线监测仪。

根据避雷器的位置制作成美观的形状，将避雷器本体与在线监测仪的端子相连，要求连线形状基本统一，并列安装的避雷器在线监测仪高度一致。

在线监测仪的位置安放在利于运行侧，便于运行人员巡视设备时检查。

（4）接地。

将避雷器的设备支架按照设计要求用扁铁与主接地网相连，对于设计有接地极的，接地极按照要求布置，埋设深度要不小于0.8m，接地极之间的连接带要有不同的2点与主接地网并连，质量符合规范接地的要求。

避雷器的在线监测仪的接地端要与主接地网相连，接地线规格符合设计要求。

√
√
DL/T 5161.2-表2.0.2
DL/T 5161.2-表2.0.3
3
电压（流）互感器安装
√
√
DL/T 5161.3-表2.0.3
DL/T 5161.3-表2.0.4
4
避雷器安装
√
√
DL/T 5161.2-表6.0.2
5
电抗器安装
主控
√
√
DL/T 5161.2-表4.0.2
6
穿墙套管安装
√
√
1.1-1
1.2-1
4
分部工程
对分相的变压器，则“主变压器安装”分部工程，对应A、B、C三相，即3个分部
1-1.A
1-1.B
1-1.C
5
分项工程
“主变压器本体安装”分项工程，只有1个分项
1-1-1
6
分项工程
“中性点隔离开关安装”分项工程，分为220kV和110kV 2个分项
1-2-1.1
1-2-1.2
5
引下线及跳线安装
√
√
DL/T 5161.4-表7.0.2
6
箱柜安装
√
√
DL/T 5161.8-表1.0.2
DL/T 5161.8-表3.0.2
4
××kV进出线（母联、分段及旁路）间隔安装
√
√
√
DL/T 5161.1-表5.0.2
1
隔离开关安装
√
√
DL/T 5161.2-表5.0.2
2
断路器安装
主控
10
主变压器带电试运
主控
√
√
√
DL/T 5161.3-表3.0.7
3

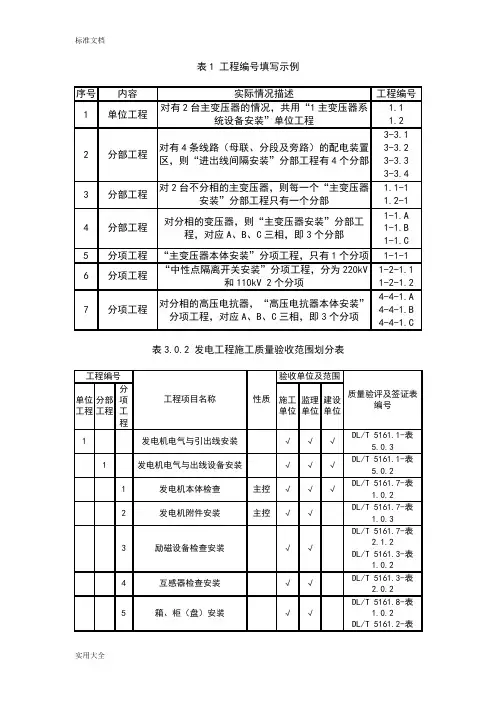

电气装置安装工程质量检验及评定规程第1部分：通则1 总则1.0.1 为了提高电气装置安装工程的质量管理，规范和统一表格,促进安装质量的提高，满足其检查、验收和质量评定的需要,特制定本套电力行业标准.1.0。

2 本规程适用于单机容量200MW及以上发电工程和110kV及以上变电工程的电气装置安装。

进口或引进型电气装置、单机容量200MW以下发电工程及110kV以下变（配)电工程的安装可参照执行。

1.0。

3 电气装置安装工程应根据工程怦，由施工单位按本通则第2章和第3章，编制所承担工程的质量检验评定范围。

监理单位应对各施工单位编制的工程质量检验评定范围进行核查、汇总，经建设单位确认后执行.1。

0.4 电气装置安装工程项目与本通则第2章表2.0。

2和第3章表3。

0。

2所列不符的工程项目，可进行增编或删减。

增加或减少的项目，在工程质量验评范围中的工程编号、可续编、缺号，但不得变更原编号。

1.0。

5 建设单位、监理单位及施工单位班组以上和积极质检人员,应持与所检验专业一致且在使用有效期内的资格证书上岗。

1。

0。

6 各级质检人员，应严格执行电气装置安装工程施工及验收规范、相关国家标准行业标准和本系列标准对工程质量进行检查、验收和评定，并应对所检验及评定的工程项目负责。

1。

0.7 电气装置安装工程质量检验，按本通则第2章表2.0。

2和第3章表3。

0。

2所列分项工程、分部工程和单位工程进行。

-—分项工程应检验、评定合格，方可对分部工程进行检验、评定.——分项工程应检验、评定合格，方可对单位工程进行检验、评定。

1.0.8 分项工程项目施工完毕，应经班组自检合格后,方可按本通则第2章表2。

0。

2和第3章表3.0。

2中的验评范围，逐级进行质量检验、评定。

1.0.9 分项工程施工质量，应按本系列标准第2部分至第17部分中的检验、检验方法进行检验，将检验内容、检验结果填入本通则第4章表4。

0.1内进行质量评定,并签名验收。

避雷器安装注意事项【注意事项】避雷器的正确安装1. 引言避雷器是用于保护电力设备和电气系统不受雷电过电压影响的重要装置。

正确安装避雷器是确保其正常工作和保护电气设备安全的关键。

本文将介绍避雷器安装的注意事项，以提供一些有价值的指导。

2. 初步评估在开始安装避雷器之前，首先要对安装环境进行初步评估。

需要考虑以下几个方面：- 雷电活动频率和程度- 安装位置的可达性和易于观察- 环境温度和湿度- 避雷器与其他设备之间的间距- 避雷器与接地系统的连接方式3. 安装介质避雷器的安装介质对其性能至关重要。

以下是一些值得注意的事项：- 避雷器应安装在电力设备或电气系统的最靠近易受雷击的位置，以最大限度地减少电气设备的过电压水平。

- 避雷器在安装时应注意选择适当的介质，例如电缆、导线或绝缘子等。

应根据安装环境的特点和要求选择合适的介质。

- 安装介质的选择还应考虑其绝缘性能、耐磨性和耐候性等方面。

4. 安装位置正确的安装位置对避雷器的性能和电力设备的保护至关重要。

一些注意事项如下：- 避雷器应尽可能靠近要保护的电力设备。

如果距离太远，避雷器可能无法有效地阻止过电压进入电力设备。

- 避雷器的安装位置应是易于观察和维护的。

这样可以更方便地检查避雷器的工作状态和性能。

- 避免将避雷器安装在过于潮湿或高温的环境中，因为这可能会影响其性能。

5. 连接接线避雷器与电力设备和接地系统之间的正确连接是确保其正常工作的关键。

以下是一些建议：- 避雷器的引线应正确连接到电力设备的金属外壳或地线系统上，以确保过电压能够有效地引导到接地系统。

- 应确保连接点与接线端部之间的电气接触良好，以避免因接触不良而导致过电压无法有效地排放。

- 定期检查连接部分，以确保其紧固度和电气接触正常。

6. 总结与回顾避雷器的正确安装是保护电力设备和电气系统免受雷电过电压影响的重要一环。

本文介绍了避雷器安装的注意事项，包括初步评估、安装介质、安装位置和连接接线等方面。
