2PSK与2DPSK系统性能分析2PSK和2DPSK都是数字调制技术中的一种调制方式。
它们分别是二进制相移键控（2-phase shift keying，2PSK）和二进制差分相移键控（2-differential phase shift keying，2DPSK）。
2PSK是一种基本的调制方式，它将每个比特映射到一个相移角度。
具体地说，1比特映射到0°的相位偏移，0比特映射到180°的相位偏移。
因此，在2PSK中，相位谱只有两个离散的相位值。
2DPSK是在2PSK的基础上引入了相邻符号的相对相位差（differential phase），而不是绝对相位值。
具体来说，在2DPSK中，1比特时，相对相位差为0°，0比特时，相对相位差为180°。
因此，2DPSK相位谱仍然只有两个离散的相位差。
两种调制方式的性能分析主要集中在误码率（bit error rate, BER）和功率效率上。
首先从误码率角度考虑，2PSK和2DPSK的误码率性能较为接近，都可以通过调制解调器的性能指标进行测量和分析。
2PSK的误码率与信噪比（signal-to-noise ratio, SNR）有关。
通常误码率与SNR之间存在一个近似线性的关系，即误码率与SNR的负幂函数呈指数关系。
而2DPSK由于相对相位差的引入，在非理想时钟同步条件下的误码率性能相对较好。
它相对于2PSK能够提供更好的抗多径传播和同步偏差的能力，从而降低误码率。
其次从功率效率角度考虑，2PSK和2DPSK相对于传统的振幅调制技术来说，都具有更高的功率效率。
因为它们只使用两个离散的相位值来表示信息，相位是连续的，而振幅值是固定的。
相对于振幅调制技术，二进制相位调制技术能够更有效地利用信道带宽，提高信息传输速率。
而2DPSK相对于2PSK来说，实际上是在相邻符号间引入了相对相位差，进一步提高了功率效率。
总的来说，2PSK和2DPSK是两种在数字通信中常用的调制方式。
信息对抗大作业一、实验目的。
使用 MATLAB构成一个加性高斯白噪声情况下的2psk 调制解系统，仿真分析使用信道编码纠错和不使用信道编码时，不同信道噪声比情况下的系统误码率。
二、实验原理。
数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。
为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。
这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。
数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（PSK）基本的调制方式。
图 1相应的信号波形的示例101数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于" 同相 " 状态；如果其中一个开始得迟了一点，就可能不相同了。
如果一个达到正最大值时，另一个达到负最大值，则称为" 反相 " 。
一般把信号振荡一次（一周）作为360 度。
如果一个波比另一个波相差半个周期，我们说两个波的相位差180 度，也就是反相。
当传输数字信号时， "1" 码控制发 0 度相位， "0" 码控制发 180 度相位。
载波的初始相位就有了移动，也就带上了信息。
相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK 中，通常用初始相位0 和π分别表示二进制“1”和“ 0”。
因此， 2PSK信号的时域表达式为(t)=Acos t+)其中，表示第 n 个符号的绝对相位：=因此，上式可以改写为图 22PSK信号波形解调原理2PSK信号的解调方法是相干解调法。
2ask和2psk的谱零点带宽1. 概述在数字通信领域，调制方式对信号的传输性能有着重要的影响。
在数字调制中，2ask和2psk是常见的调制方式，它们分别代表着双极性振幅移键和双极性相位移键。
在进行数字信号调制时，谱零点带宽是一个重要的参数，它影响着信号的传输效率和频率利用率。
本文将对2ask和2psk的谱零点带宽进行较为详细的介绍和分析。
2. 2ask的谱零点带宽2ask是一种双极性振幅移键调制方式，它将数字信号转换成两种不同的振幅水平。
在进行2ask调制时，信号的频谱分析会显示出两个零点，分别对应于两种不同的振幅水平。
这样的调制方式决定了2ask的谱零点带宽较宽，因为信号频谱中包含了两个独立的振幅成分。
3. 2psk的谱零点带宽与2ask不同，2psk是一种双极性相位移键调制方式，它将数字信号转换成两种不同的相位状态。
在进行2psk调制时，信号的频谱分析会显示出一个零点，对应于两种不同相位状态之间的切换点。
2psk的谱零点带宽相对较窄，因为信号频谱中只包含了一个相位成分。
4. 2ask和2psk的谱零点带宽对比通过上述对2ask和2psk的谱零点带宽的分析，可以得出如下结论：- 2ask的谱零点带宽较宽，频谱中包含了两个独立的振幅成分，频率利用率较低。
- 2psk的谱零点带宽相对较窄，频谱中只包含了一个相位成分，频率利用率较高。
从谱零点带宽的角度来看，2ask在频率利用率上不如2psk，但在抗噪能力和复杂度方面表现较好。
谱零点带宽的不同也决定了在实际应用中，对于不同的通信场景和要求，选择合适的调制方式至关重要。
5. 结语本文对2ask和2psk的谱零点带宽进行了较为详细的介绍和分析，通过对比可以得出它们在谱零点带宽方面的不同特点。
在实际应用中，需要根据具体的通信场景和要求，权衡选择适合的调制方式，以达到较好的传输性能和效率。
希望本文对读者们有所启发，并能够加深对于数字信号调制的理解。
6. 2ask和2psk的应用场景除了谱零点带宽的不同外，2ask和2psk还在实际应用中有着不同的优势和劣势，适用于不同的通信场景。
2PSK信号的解调电路设计2PSK（二进制相移键控）信号是一种基本的数字调制方式，它将数字信息转化为两个不同相位的正弦波信号。
解调电路是将接收到的2PSK信号转换回数字信息的关键部件。
设计一个2PSK信号的解调电路可以分为以下几个步骤：1.基带滤波器设计：接收到的2PSK信号可能经过了传输过程中的失真和噪声干扰，因此首先需要对信号进行滤波以去除高频噪声和失真。
基带滤波器通常使用低通滤波器来实现。
滤波器的设计需考虑到信号的带宽、失真和抗干扰能力等因素。
2.时钟恢复电路设计：2PSK信号中存在着相位差，因此需要在解调电路中设置时钟恢复电路，以便正确恢复接收到的信号的时钟信息。
时钟恢复电路通常采用锁相环（PLL）或相关器等技术实现。
时钟恢复电路对于解调过程中相位解调的准确性至关重要。
3.相位解调电路设计：相位解调是解调电路中最关键的部分。
相位解调的目标是从接收到的信号中恢复出数字信息。
二进制相移键控调制中使用了两个不同相位的载波信号来表示不同的数字，因此相位解调需要能够区分这两个相位并恢复出原始的数字信息。
相位解调电路通常采用鉴别器或位相锁定环等技术实现。
4.采样电路设计：在解调过程中，需要对解调后的信号进行采样，以恢复出原始的数字信息。
采样电路通常使用模拟-数字转换器（ADC）实现，将模拟信号转换为数字信号。
总结起来，设计2PSK信号的解调电路需要考虑基带滤波器、时钟恢复电路、相位解调电路和采样电路等几个关键部件。
每个部件的设计需要根据具体需求和技术限制进行综合考虑，以实现准确、稳定地将接收到的2PSK信号转换为数字信息的功能。
2psk调制解调的原理2PSK调制（2-Phase Shift Keying）是一种基本的数字调制方式。
它通过改变载波的相位来传输数字信号，每个数字比特对应两个不同的相位。
以下将详细解析2PSK调制的原理。
2PSK调制主要涉及到两个过程：调制和解调。
调制过程：1. 文字编码：将要传输的信息进行数字编码，例如使用二进制编码方式，将每个数字比特用0和1代表。
2. 符号分配：每个数字比特对应一个相位，通常选择相位0和相位π来表示0和1。
3. 载波生成：产生一个恒定频率和幅度的正弦波，这个波被称为载波信号。
4. 相位调制：根据编码的数字比特，将相应的相位信息融入到载波信号中。
比如，相位0可以对应载波信号的相位不变，而相位π可以对应载波信号的相位反转。
5. 调制信号生成：得到相位调制后的信号，该信号即为调制信号。
解调过程：1. 接收信号采样：接收到经过信道传输的调制信号，并对信号进行采样。
2. 相位判决：根据接收到的信号的相位信息，进行相位判决以确定每个数字比特的数值。
例如，如果接收到的信号相位为0，则判定为0；如果接收到的信号相位为π，则判定为1。
3. 数字解码：将解调的数字比特翻译回原始的信息字符。
2PSK调制的优点：1. 简单性：2PSK调制的实现比较简单，仅需要改变相位即可。
2. 抗噪声性能：2PSK调制的抗噪声性能较好，因为每个数字比特对应的相位差异明显，相位误差引起的误码率较低。
2PSK调制的局限：1. 带宽效率：2PSK调制一次只能传输一个比特，相比其他复杂调制方式，其带宽利用率较低。
2. 灵活性：2PSK调制只能传输二进制信号，不能传输多元信号。
总结：2PSK调制通过改变载波的相位来传输数字信号。
在调制过程中，信号经过文字编码、符号分配、载波生成和相位调制等步骤。
在解调过程中，信号经过接收信号采样、相位判决和数字解码等步骤。
2PSK调制简单易实现，抗噪声性能好，但带宽利用率相对较低，适用于二进制信号的传输。
2PSK和2DPSK是两种常见的调制方式，它们在数字通信系统中被广泛应用。
在研究它们的频带利用率时，需要考虑它们的调制方法、信号特性以及频谱利用情况等因素。
1. 调制方式2PSK和2DPSK分别代表二进制相移键控和二进制差分相移键控，它们都属于相移键控调制的一种形式。
2PSK是一种直接对载波进行相位调制的调制方式，它能够传输两个不同的相位信息。
而2DPSK则是在相邻符号之间计算相位差异，通过相对相位信息进行传输。
两种调制方式在信号处理和解调方法上略有不同。
2. 信号特性在调制方式上的不同导致了2PSK和2DPSK在信号特性上的差异。
2PSK在传输过程中对相位变化敏感，而2DPSK对相位差异的敏感程度更高。
在噪声干扰等环境中，2DPSK通常具有更好的性能，能够更好地适应信道的变化。
3. 频谱利用情况对于频带利用率的考量，需要综合考虑信号调制方式和频谱利用情况。
常规情况下，2DPSK能够比2PSK更好地利用频谱资源。
因为使用差分编码调制的方式，相对于直接对载波进行相位调制，它能够更有效地利用频谱资源，提高频谱利用效率。
对于数字通信系统而言，频带利用率是一个十分重要的指标。
在资源有限的情况下，如何更有效地利用频谱资源成为了重要的研究方向。
以2PSK和2DPSK为例，它们代表了不同的调制方式，在频带利用率方面也存在差异。
因此在实际的应用中，需要根据具体的通信场景和要求选择合适的调制方式，以最大程度地提高频带利用效率。
2PSK和2DPSK都是常见的调制方式，它们在频带利用率方面有着不同的表现。
在实际应用中，需要根据具体的通信需求选择合适的调制方式，以达到最佳的效果。
希望本文的介绍能够对读者有所启发，对相关领域的专业人士能够有所帮助。
在数字通信系统中，频带利用率是指单位带宽内能够传输的信息量。
不同的调制技术对频带利用率会产生不同的影响。
本文将进一步探讨2PSK和2DPSK的频带利用率，并对比它们在实际应用中的优劣势。
bpsk调制原理bpsk调制原理与模拟通信系统相比，数字调制和解调同样是通过某种方式，将基带信号的频谱由一个频率位置搬移到另一个频率位置上去。
不同的是，数字调制的基带信号不是模拟信号而是数字信号。
在大多数情况下，数字调制是利用数字信号的离散值去键控载波。
对载波的幅度、频率或相位进行键控，便可获得ASK、FSK、PSK等。
这三种数字调制方式在抗干扰噪声能力和信号频谱利用率等方面，以相干PSK的性能最好，目前已在中、高速传输数据时得到广泛应用。
2PSK系统的调制部分框图如下图所示2PSK/BPSK调制部分框图1、M序列发生器实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M序列发生器产生一个伪随机序列来充当数字基带信号源。
按照本原多项式f(x)=X5+X3+1组成的五级线性移位寄存器，就可得到31位码长的M序列。
码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相应变化；也可以是异步的，因为实际的系统都是异步的，码元速率约为1Mbt/s。
2、相对移相和绝对移相移相键控分为绝对移相和相对移相两种。
以未调载波的相位作为基准的相位调制叫作绝对移相。
以二进制调相为例，取码元为“1”时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相；“1”和“0”时调制后载波相位差1800。
绝对移相的波形如下图所示。
绝对移相的波形示意图在同步解调的PSK系统中，由于收端载波恢复存在相位含糊的问题，即恢复的载波可能与未调载波同相，也可能反相，以至使解调后的信码出现“0”、“1”倒置，发送为“1”码，解调后得到“0”码；发送为“0”码，解调后得到“1”码。
这是我们所不希望的，为了克服这种现象，人们提出了相对移相方式。
相对移相的调制规律是：每一个码元的载波相位不是以固定的未调载波相位作基准的，而是以相邻的前一个码元的载波相位来确定其相位的取值。
例如，当某一码元取“1”时，它的载波相位与前一码元的载波同相；码元取“0”时，它的载波相位与前一码元的载波反相。

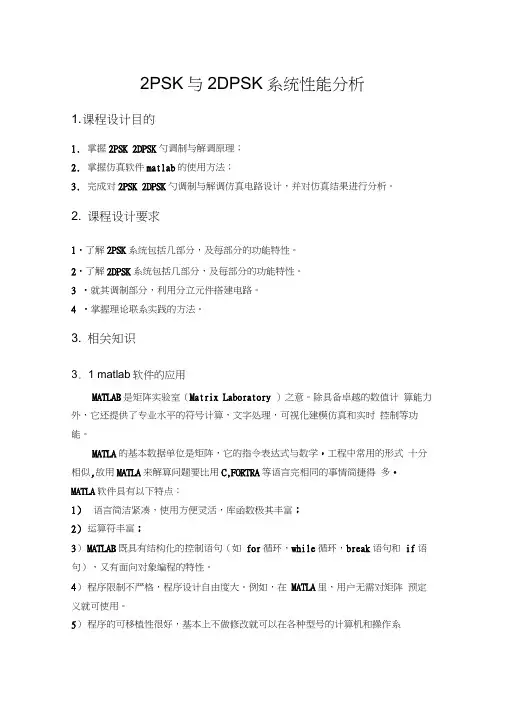

2PSK与2DPSK系统性能分析1. 课程设计目的1.掌握2PSK 2DPSK勺调制与解调原理；2.掌握仿真软件matlab的使用方法；3.完成对2PSK 2DPSK勺调制与解调仿真电路设计，并对仿真结果进行分析。
2. 课程设计要求1•了解2PSK系统包括几部分，及每部分的功能特性。
2•了解2DPSK系统包括几部分，及每部分的功能特性。
3•就其调制部分，利用分立元件搭建电路。
4•掌握理论联系实践的方法。
3. 相关知识3. 1 matlab软件的应用MATLAB是矩阵实验室（Matrix Laboratory ）之意。
除具备卓越的数值计算能力外，它还提供了专业水平的符号计算，文字处理，可视化建模仿真和实时控制等功能。
MATLA的基本数据单位是矩阵，它的指令表达式与数学，工程中常用的形式十分相似,故用MATLA来解算问题要比用C,FORTRA等语言完相同的事情简捷得多•MATLA软件具有以下特点：1）语言简洁紧凑，使用方便灵活，库函数极其丰富；2）运算符丰富；3）MATLAB既具有结构化的控制语句（如for循环，while循环，break语句和if语句），又有面向对象编程的特性。
4）程序限制不严格，程序设计自由度大。
例如，在MATLA里，用户无需对矩阵预定义就可使用。
5）程序的可移植性很好，基本上不做修改就可以在各种型号的计算机和操作系统上运行。
6）MATLA的图形功能强大。
在FORTRA N C语言里，绘图都很不容易，但在MATLAB 里，数据的可视化非常简单。
MATLA还具有较强的编辑图形界面的能力。
7）MATLAB勺缺点是，它和其他高级程序相比，程序的执行速度较慢。
由于MATLAB 的程序不用编译等预处理，也不生成可执行文件，程序为解释执行，所以速度较慢。
8）功能强大的工具箱是MATLAB勺另一特色。
MATLAB包含两个部分：核心部分和各种可选的工具箱。
核心部分中有数百个核心内部函数。
其工具箱又分为两类：功能性工具箱和学科性工具箱。

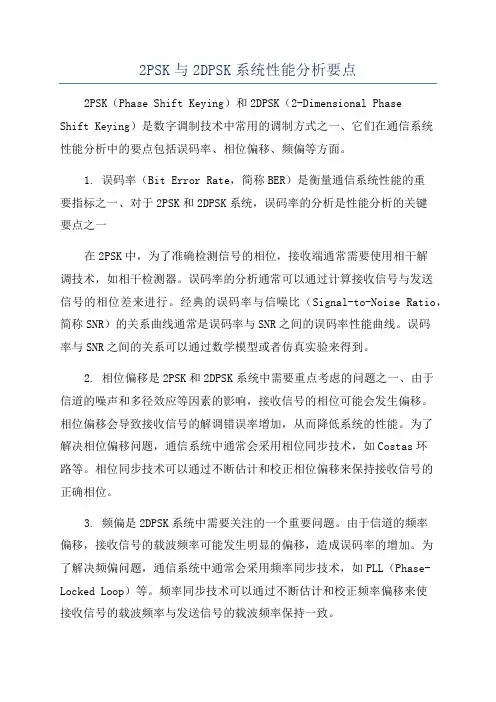

2PSK与2DPSK系统性能分析要点2PSK（Phase Shift Keying）和2DPSK（2-Dimensional PhaseShift Keying）是数字调制技术中常用的调制方式之一、它们在通信系统性能分析中的要点包括误码率、相位偏移、频偏等方面。
1. 误码率（Bit Error Rate，简称BER）是衡量通信系统性能的重要指标之一、对于2PSK和2DPSK系统，误码率的分析是性能分析的关键要点之一在2PSK中，为了准确检测信号的相位，接收端通常需要使用相干解调技术，如相干检测器。
误码率的分析通常可以通过计算接收信号与发送信号的相位差来进行。
经典的误码率与信噪比（Signal-to-Noise Ratio，简称SNR）的关系曲线通常是误码率与SNR之间的误码率性能曲线。
误码率与SNR之间的关系可以通过数学模型或者仿真实验来得到。
2. 相位偏移是2PSK和2DPSK系统中需要重点考虑的问题之一、由于信道的噪声和多径效应等因素的影响，接收信号的相位可能会发生偏移。
相位偏移会导致接收信号的解调错误率增加，从而降低系统的性能。
为了解决相位偏移问题，通信系统中通常会采用相位同步技术，如Costas环路等。
相位同步技术可以通过不断估计和校正相位偏移来保持接收信号的正确相位。
3. 频偏是2DPSK系统中需要关注的一个重要问题。
由于信道的频率偏移，接收信号的载波频率可能发生明显的偏移，造成误码率的增加。
为了解决频偏问题，通信系统中通常会采用频率同步技术，如PLL（Phase-Locked Loop）等。
频率同步技术可以通过不断估计和校正频率偏移来使接收信号的载波频率与发送信号的载波频率保持一致。
4. 编码方式是2DPSK系统中一个重要的性能分析要点。
2DPSK系统通常使用格雷码（Gray code）来编码信号，以减小相位差造成的错误率增加。
格雷码的特点是相邻码字之间只有一个比特位不同，使得接收端在解码时可以根据收到的码字和当前解码出的码字进行最小距离判决，从而减小错误率。

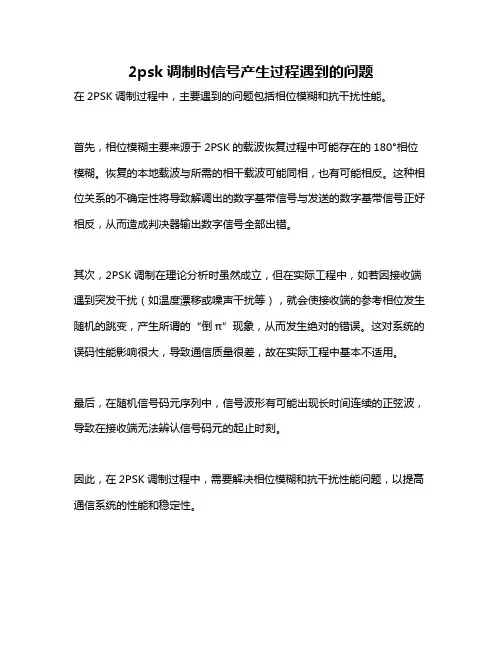

2psk调制时信号产生过程遇到的问题
在2PSK调制过程中，主要遇到的问题包括相位模糊和抗干扰性能。
首先，相位模糊主要来源于2PSK的载波恢复过程中可能存在的180°相位模糊。
恢复的本地载波与所需的相干载波可能同相，也有可能相反。
这种相位关系的不确定性将导致解调出的数字基带信号与发送的数字基带信号正好相反，从而造成判决器输出数字信号全部出错。
其次，2PSK调制在理论分析时虽然成立，但在实际工程中，如若因接收端遇到突发干扰（如温度漂移或噪声干扰等），就会使接收端的参考相位发生随机的跳变，产生所谓的“倒π”现象，从而发生绝对的错误。
这对系统的误码性能影响很大，导致通信质量很差，故在实际工程中基本不适用。
最后，在随机信号码元序列中，信号波形有可能出现长时间连续的正弦波，导致在接收端无法辨认信号码元的起止时刻。
因此，在2PSK调制过程中，需要解决相位模糊和抗干扰性能问题，以提高通信系统的性能和稳定性。
2PSK数字信号的调制与解调2PSK数字信号的调制和解调是一种被广泛应用于无线电技术领域的技术，主要用于实现数字信号的无线传输与接收。
在2PSK数字信号的调制和解调过程中，调制用于将原始的数字信号转换成适合发射的信号，而解调则是将接收到的信号还原成原始的数字信号。
2PSK调制是一种线性的调制技术，它通过改变发射信号在基线上的相位，从而实现数据的传输。
首先，将收发机中的比特流转换成在空间上对应的类型，然后将其转换为发射信号——或“载波”。
每个比特可以通过调整载波的相位来表示，这就是2PSK调制的主要原理。
2PSK技术可以通过改变发射信号在基线上的相位来表示（比如0和π/2），并在相同比特率下获得更高的效率，这一点不同于其他的调制技术。
2PSK解调是解调无线信号的一种方式，其过程包括将接收到的无线载波信号转换成比特流，以便可以处理。
首先，要将接收到的信号传输到收发机中，然后通过一系列的预处理操作，包括前置放大、扩频和多路复用技术，将接收到的信号解调成原始的比特流。
最后，解调得到的比特流将用于对收发机端数据进行信号处理。
2PSK数字信号的调制解调技术为无线系统带来了许多优势，其主要优势有：一是提高系统可靠性，更大程度抑制了噪声对信号的影响；二是改善系统的信道容量，能够将多路并发信号在相同带宽中传输；三是提高系统的功率效率，数据可以在同样的功耗条件下进行传输。
2PSK数字信号的调制和解调是一种可靠、高效、灵活的方式，由于它具有很多优点，已经成为无线设备中应用最广泛的调制技术之一。
在充分发挥它的好处的同时，我们还应该注意使用这种技术时带来的可能的缺点，如延迟时间长、复杂的网络架构等。
对此，我们应从源头上通过优化系统的设计和调整技术参数等手段克服相关困难，以达到我们想要的传输效果。
参考文献[1] Zhou, Hongbiao. “2PSK Modulation & Demodulation.” Electronic Devices and Circuits, Vol. 2, Jan. 2018.。
2PSK非相干解调1. 介绍2PSK（2相位移键控）是一种数字调制技术，常用于无线通信中。
非相干解调是一种解调方法，它不需要接收端与发送端进行相位同步。
本文将介绍2PSK非相干解调的原理、步骤和应用。
2. 2PSK调制原理2PSK调制是通过改变信号的相位来传输数字信息。
它使用两个不同的相位来表示两个二进制数字，通常为0和1。
在2PSK调制中，0和1分别对应两个不同的相位，例如0对应0度，1对应180度。
3. 2PSK非相干解调原理2PSK非相干解调是一种解调方法，它不需要接收端与发送端进行相位同步。
它通过比较接收信号的两个不同时间点的相位差来判断接收信号的相位，从而实现解调。
2PSK非相干解调的步骤如下：1.接收信号采样：接收端对接收到的信号进行采样，以获取离散的信号样本。
2.相位估计：通过比较两个不同时间点的信号样本的相位差，估计出信号的相位。
3.判决：根据相位估计的结果，将信号解调为相应的二进制数字。
4. 2PSK非相干解调的应用2PSK非相干解调在无线通信中有广泛的应用，其中包括：1.蓝牙通信：蓝牙是一种短距离无线通信技术，它使用2PSK非相干解调来传输数据。
2.无线传感网络：无线传感网络是由许多传感器节点组成的网络，它们通过2PSK非相干解调来传输采集到的数据。
3.数字广播：数字广播使用2PSK非相干解调来传输音频和视频信号。
4.移动通信：移动通信系统中的调制解调器使用2PSK非相干解调来传输语音和数据。
5. 总结2PSK非相干解调是一种常用的数字调制解调技术。
它通过比较接收信号的两个不同时间点的相位差来判断接收信号的相位，从而实现解调。
2PSK非相干解调在无线通信中有广泛的应用，包括蓝牙通信、无线传感网络、数字广播和移动通信等领域。
通过本文的介绍，我们对2PSK非相干解调的原理、步骤和应用有了更深入的了解。
这种解调方法的优点是不需要进行相位同步，使得无线通信更加灵活和可靠。
希望本文对读者有所帮助，增加对2PSK非相干解调的理解。
2PSK系统的设计和仿真2PSK系统（2相位移键控）是数字通信系统中常用的一种调制方式。
在该系统中，将二进制数据序列转换为一系列的正弦波信号，并通过调整正弦波的相位来表示二进制数据位的值。
本文将介绍2PSK系统的设计和仿真过程。
首先，我们需要确定2PSK系统的基本参数，包括载波频率、比特率、发送功率等。
然后，通过Matlab或其他仿真软件来构建2PSK系统的模型。
在2PSK系统中，二进制数据序列通过脉冲调制形成基带信号。
可以选择使用矩形脉冲来进行调制，也可以使用其他形状的脉冲。
在这里，我们将使用矩形脉冲进行演示。
接下来，生成载波信号。
载波频率的选择可以根据具体需求来确定，一般选择一个适当的频率，例如10MHz。
然后，对每个二进制数据位进行调制，将1表示为正弦波，0表示为负弦波。
将这些信号叠加在一起得到最终的调制信号。
在仿真时，我们可以加入噪声来模拟实际通信环境中的信道干扰。
可以选择高斯白噪声或其他类型的噪声。
噪声的强度可以通过信噪比（SNR）来调节。
SNR越高，噪声越小。
最后，接收端可以通过判决电路将接收到的信号判定为1或0。
在判决电路中，可以设置一个阈值，收到大于阈值的信号则判定为1，收到小于阈值的信号则判定为0。
通过对判决结果与发送的二进制数据进行比较，可以计算出误码率。
通过改变不同的参数，例如比特率、载波频率、SNR等，可以对2PSK 系统进行性能分析。
可以绘制误码率与SNR之间的曲线，研究不同参数对系统性能的影响。
通过以上过程，我们可以实现2PSK系统的仿真。
在仿真中，还可以进一步探究其他扩展内容，例如多路径衰落信道、频率选择性信道等。
通过不断改进模型和参数，可以提高2PSK系统的性能，并且对比其他调制方式，评估2PSK系统在不同场景下的适用性。
总结起来，2PSK系统的设计和仿真是一个多参数的过程，需要根据具体需求来确定系统的基本参数和模型。
通过逐步搭建模型、调试参数，并加入噪声来模拟实际场景，可以完成对2PSK系统性能的仿真分析。
基于vivado的2psk解调基于Vivado的2PSK解调概述2PSK (2位相移键控) 是一种数字调制技术，用于将数字信息转换为相位变化的信号。
在2PSK解调中，我们需要通过解调器将接收到的2PSK信号转换为数字信息。
本文将介绍如何使用Vivado软件进行2PSK解调的设计与实现。
1. 2PSK调制原理2PSK调制是一种基于相位的调制技术，将数字信息转换为不同的相位状态。
在2PSK调制中，我们使用两种相位状态来表示0和1两个数字。
例如，我们可以使用0度和180度的相位状态来分别表示0和1。
2. 2PSK解调器设计2PSK解调器的任务是将接收到的2PSK信号转换为数字信息。
在Vivado中，我们可以通过FPGA来实现2PSK解调器的设计。
设计的主要步骤如下：2.1 信号接收与采样我们需要通过FPGA接收2PSK信号，并对信号进行采样。
采样是指在离散时间点上对信号进行采集，以获取信号的离散样本。
在2PSK解调中，我们通常使用时钟信号来对接收到的信号进行采样。
2.2 相位解调接下来，我们需要进行相位解调，将接收到的2PSK信号转换为相位差。
相位解调可以通过将接收到的信号与一个参考相位进行比较来实现。
参考相位可以是固定的相位值，也可以是根据信号特性自动估计得到的相位值。
2.3 数字解码我们需要将相位差转换为数字信息。
在2PSK解调中，我们可以根据相位差的大小来判断信号是0还是1。
例如，如果相位差大于90度，则判定为1；如果相位差小于90度，则判定为0。
3. Vivado软件的使用Vivado是一款由Xilinx公司开发的FPGA设计工具。
使用Vivado 软件进行2PSK解调器的设计与实现可以大大简化开发流程。
以下是使用Vivado进行2PSK解调的基本步骤：3.1 创建工程在Vivado中创建一个新的工程，并选择合适的FPGA设备型号。
3.2 添加设计文件将2PSK解调器的设计文件添加到Vivado工程中。
2PSK原理及调制解调仿真2PSK(二相移键调制)是一种数字调制技术，它使用两个相位状态来表示数字数据。
在2PSK中，每个相位状态代表一个比特，即"0"或"1"。
2PSK的原理可以通过以下步骤进行说明：1.数据编码：将数字数据转换为二进制形式。
例如，将十进制数"7"编码为二进制数"0111"。
2.相位映射：将每个比特对应到不同的相位状态上。
在2PSK中，通常将"0"映射到相位0°，将"1"映射到相位180°。
3.载波调制：将相位状态映射到载波信号上。
通常使用正弦波作为载波信号，其频率可以根据需求设定。
4.发射信号：将调制后的载波信号发送到信道中。
5.接收端解调：接收信号后，使用相位解调的方法将信号恢复成数字数据。
这可以通过比较接收到的信号与预设的相位状态来实现。
6.数据解码：将恢复的二进制数据转换为原始的数字数据。
2PSK的调制解调可以通过软件仿真工具进行模拟。
对于调制过程，可以使用软件如MATLAB或Simulink来实现。
首先，需要生成要调制的数字信号，并将其转换为二进制形式。
然后，将每个比特映射到相应的相位状态，并将其表示为正弦波信号。
最后，将所有的正弦波信号叠加起来，形成最终的调制信号。
这个过程可以通过MATLAB或Simulink中的各种函数和模块来实现。
对于解调过程，可以使用相位解调器来还原接收到的信号。
相位解调器通常包括相位鉴频器和比较器。
相位鉴频器用于提取信号的相位信息，而比较器则将提取的相位信息与预设的相位状态进行比较，以确定每个比特的值。
这个过程可以通过MATLAB或Simulink中的函数和模块来实现。
通过仿真实验，可以观察到在不同信噪比（SNR）条件下的调制解调性能。
SNR的增加会提高解调的准确性，但当SNR较低时，解调错误率将增加。
2ASK、2FSK、2PSK数字调制系统的Matlab实现及性能分析比较引言:数字信号有两种传输方式，分别是基带传输方式和调制传输方式,即带通，在实际应用中,因基带信号含有大量低频分量不利于传送，所以必须经过载波和调制形成带通信号，通过数字基带信号对载波某些参量进行控制，使之随机带信号的变化而变化，这这一过程即为数字调制。
数字调制为信号长距离高效传输提供保障，现已广泛应用于生活和生产中.另外根据控制载波参量方式的不同，数字调制主要有调幅（ASK ），调频(FSK ），调相(PSK) 三种基本形式。
本次课题针对于二进制的2ASK 、2FSK 、2PSK 进行讨论，应用Matlab 矩阵实验室进行仿真,分析和修改，通过仿真系统生成一个人机交互界面，以利于仿真系统的操作。
通过对系统的仿真，更加直观的了解数字调制系统的性能及影响其性能的各种因素,以便于比较，评论和改进。
关键词： 数字，载波，调制,2ASK,2FSK ，2PSK ，Matlab ，仿真，性能，比较，分析正文：一 。
数字调制与解调原理1.1 2ASK（1）2ASK2ASK 就是把频率、相位作为常量，而把振幅作为变量，信息比特是通过载波的幅度来传递的。
由于调制信号只有0或1两个电平，相乘的结果相当于将载频或者关断，或者接通，它的实际意义是当调制的数字信号"1时，传输载波;当调制的数字信号为"0"时,不传输载波。
表达式为：⎩⎨⎧===001,cos )(2k k c ASK a a t A t s 当，当ω1。
2 2FSK2FSK 可以看做是2个不同频率的2ASK 的叠加，其调制与解调方法与2ASK 差不多，主要频率F1和F2，不同的组合产生所要求的2FSK 调制信号. 公式如下：1。
3 2PSK2PSK 以载波的相位变化为基准，载波的相位随数字基带序列信号的1或者0而改变，通常用已经调制完的载波的0或者π表示数据1或者0，每种相位与之一一对应。
二○一三～二○一四学年第二学期电子信息工程系课程设计计划书班级：电信2011级3班*名：**学号：************课程名称：2PSK数字调制系统学时学分：1学分指导教师：***二○一四年六月二十四日1、课程设计目的：通过课程设计，巩固对课堂上基本理论知识的理解，加强理论联系实际，增强动手能力和通信系统仿真的技能。
2、课程设计内容及要求：1）设计任务：设计一种数字调制系统（2FSK, 2PSk, 2ASK,2DPSK）2）设计基本要求：（1）设计出规定的数字通信系统的结构，包括信源，调制，发送滤波器模块，信道，接受滤波器模块以及信宿；（2）根据通信原理，设计出各个模块的参数（例如码速率，滤波器的截止频率等）；（3）观察仿真结果并进行波形分析（眼图，）；（4）分析影响系统性能的因素。
3）实施要求具体要求如下：使用Matlab/Simulink进行仿真a) 完成2ASK、2FSK 、2PSk或 2DPSK中任何一种调制和解调系统。
传输信道模型选用下面三种之一：AWGN Channel、Rayleigh fading propagation channel 和 Binary Symmetric Channel Channel；b) 分析已调信号的功率谱密度；c) 分析信道噪声对误码率的影响。
3.1 2PSK 的基本原理相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK 中，通常用初始相位为0和π表示二进制的“1”和“0”。
因此2PSK 的信号的时域表达式为：ｅ2psk (t)=Acos(ωc t+φn )(3.1)其中，φn 表示第n 个符号的绝对相位：0 发送“0”时φn =(3.2)π 发送“1”时因此，上式可改写为Acos ωc t 概率为P(3.3)图 3.1 2PSK 信号的时间波形由于表示信号的两种码元的波形相同，记性相反，鼓2PSK 信号一般可以表述为一个双极性全占空矩形脉冲序列与一个正弦载波相乘，即ｅ2psk (t)=s(t)cos ωc t(3.4) 其中s(t)= ∑a n g(t-nT s ) (3.5)ｅ2psk (t)=这里，g(t)是脉宽为Ts的单个矩形脉冲，而an得统计特性为1 概率为P=an(3.6)-1 概率为1-P即发送二进制符号“0”时（an取+1），ｅ2psk(t)取0相位；发送二进制符号“1”时（an取-1），ｅ2psk(t)取π相位。
3.2 2PSK的实现数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。
这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（PSK）基本的调制方式。
数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。
如果一个达到正最大值时，另一个达到负最大值，则称为"反相"。
一般把信号振荡一次（一周）作为360度。
如果一个波比另一个波相差半个周期，我们说两个波的相位差180度，也就是反相。
当传输数字信号时，"1"码控制发0度相位，"0"码控制发180度相位。
载波的初始相位就有了移动，也就带上了信息。
相移键控是利用载波的相位变化来传递数字信息，而振幅和频率保持不变。
在2PSK中，通常用初始相位0和π分别表示二进制“1”和“0”。
二进制移相键控信号的调制原理图如图 2.2 所示. 其中图(a)是采用模拟调制的方法产生2PSK信号，图(b)是采用数字键控的方法产生2PSK信号。
（a） (b)图 3.22PSK信号的调制原理图2PSK信号的解调通常都是采用相干解调, 解调器原理图如图 2.3 所示.在相干解调过程中需要用到与接收的2PSK信号同频同相的相干载波。
2PSK信号相干解调各点时间波形如图 2.4 所示，当恢复的相干载波产生180°倒相时，解调出的数字基带信号将与发送的数字基带信号正好是相反，解调器输出数字基带信号全部出错。
图 3.32PSK信号的解调原理图图 3.42PSK信号相干解调各点时间波形图2-4是2PSK解调器在无噪声情况下能对2PSK信号的正确解调。
（a）是收到的2PSK信号；(b)是本地载波提取电路提取的同频同相载波信号；（c）是接收的2PSK信号与本地载波相乘得到的波形示意图，此波形经过低通滤波器滤波后得到低通信号；(d)是取样判决器在位定时信号；（e）是对(d)波形取样，再与门限进行比较，做出相应的判决得到恢复的信号；需要注意的是判决规则应与调制规则一致。
3.3 误码率分析在实际通信系统中往往存在噪声，噪声会对判决值产生影响，即会产生误码率，一般假设信道的噪声为高斯白噪声，下面讨论2PSK 解调器在高斯白噪声干扰下的误码率：（1）发端发‘1’时收到的2PSK 信号为()2cos 2PSK c S t a f tπ=- (3.7)带通滤波器的输出时信号加窄带噪声：()()()()cos2[]cos2sin 2c i I c Q c a f t n t a n t f t n t f tπππ-+=-+-(3.8)上式与本地载波相乘后：()()()()2cos2[]cos 2sin2cos2c i I c Q c c a f t n t a n t f t n t f t f tππππ-+=-+-()()()111[][]cos 4sin 4222I I c Q c a n t a n t f t n t f t ππ=-++-+-(3.9)经低通滤波后：()()I x t a n t =-+ (3.10)所以x(t)的取样判决值的概率密度函数为：()()22211nx a f x +-σ= (3.11)（2）发端发‘0’时，收到的2PSK 信号：()2cos2PSK c S t a f tπ= (3.12)带通滤波器的输出时信号加窄带噪声：()()()()cos 2[]cos 2sin 2c i I c Q c a f t n t a n t f t n t f tπππ+=+- (3.13)上式与本地载波相乘后：()()()()2cos2[]cos 2sin 2cos2c i I c Q c c a f t n t a n t f t n t f t f tππππ+=+-()()()111[][]cos 4sin 4222I I c Q c a n t a n t f t n t f t ππ=+++- (3.14)经低通滤波后：()()I x t a n t =+ (3.15)所以x(t)的取样判决值的概率密度函数为：()()222112nx a nf x e π--σ=σ (3.16)综上所述可画出概率密度函数曲线：图3.5 取样值概率密度函数示意图当P(0)=P(1)时，最佳门限应选在两条曲线的交点处。
即从图可看出最佳判决门效应为0.所以发‘1’错判‘0’概率为：()()()100/110/12xP f x d P erfc r ∞==⎰(3.17)发‘0’错判‘1’的概率等于发‘1’错判‘0’概率()()11/00/12P P erfc ==(3.18)根据图2-5及上式可得2PSK 相干解调器的误码率公式为()()11[01]22e P erfcP P erfc=+=(3.19)式中22/2n a r =σ(3.20)4.1 模型建立2PSK 调制与解调及误码分析的总体仿真模型：图4.1 2PSK调制与解调及误码分析的总体仿真模型4.2 参数设置正相载波（Sine Wave Function2）参数设置：图4.2 正相载波参数设置正相载波：4HZ，幅度+2设置依据：载波频率本来应该很高，但是为了波形观察方便，故频率设为4HZ。
反相载波（Sine Wave Function1）参数设置：图4.3 反相载波参数设置反相正弦波：4HZ，幅度-2设置依据：载波频率本来应该很高，但是为了波形观察方便，故频率设为4HZ；又要求与载波反相，故幅度设为-2。
伯努利二进制随机序列产生器（Bernoulli Binary Generator）参数设置：图4.4 伯努利二进制随机序列产生器参数设置伯努利二进制随机数产生器：幅度为2，周期为3，占0比为1/2。
码型变化器（Unipolar to Bipolar Converter）参数设置：图4.5 码型变化器参数设置极性为“Positive”设置依据：采用0变1不变调制。
多路选择器（Switch）参数设置：图4.6 多路选择器参数设置设置依据：当二进制序列大于0时，输出第一路信号；当二进制序列小于0时，输出第二路信号。
带通滤波器（Digital Filter Design）参数设置：图4.7 带通滤波器参数设置带通滤波器参数：带通范围为2~7HZ设置依据：载波频率为4HZ，而基带号带宽为1HZ，考滤到滤波器的边沿缓降，故设置为2~7HZ。
低通滤波器（Digital Filter Design1）参数设置：图4.8 低通滤波器参数设置低通滤波器参数：截止频率为1HZ设置依据：二进制序列的带宽为1HZ，故取1HZ。
取样判决器（Sign）参数设置：图4.9 取样判决器参数设置取样判决器设置：门限值取为0.5，取样时间为1设置依据：当大于0.5时输出1，当小于0.5时输出0，能达到在0变1不变的取样规则下正确解码的目的。
4.3 仿真波形调制波形：图4.10 调制波形图中第一个图为正相载波的波形，第二个图为随机产生的二进制序列，第三个图为通过码型变换器后的波形，最后一个图为调制后的2PSK信号。
解调波形：图4.11 解调波形图中第一个图为收到的2PSK波形，第二个图为与同频同向载波相乘后的波形，第三个图为通过带通滤波器后的波形，第四个图为通过低通滤波器后的波形，最后一个图为解调后的二进制序列。
4.4 不同信噪比的误码率1) 信噪比设为10:此时误码率为:解调后的波形：图4.12 解调波形1 2）信噪比设为30时：此时误码率为:解调后的波形：图4.13 解调波形2 3）信噪比设为50时：此时误码率为:解调后的波形：图4.14 解调波形3从仿真中可以看出，在2PSK调制系统中由于存在信道干扰和码间串扰，会影响调制系统的性能，即存在一定的误码率，误码率与信噪比相关，当信噪比提高时，误码率下降。
5、心得体会在同学的帮助和上网查资料下我顺利的完成了本次课程设计，在课程设计中，使用MATLAB下的simulink功能对2PSK进行建模仿真与分析。
