建筑工程外墙外保温施工技术

第 1 页 共 13 页 外墙保温施工方案

一、工程概况

荣盛（邳州）文承苑四期工程：42、44、45、47-52#楼，建筑面积约11.9万平方米（含地下室）。项目位于邳州市建设北路东侧，由荣盛房地产开发有限公司投资建设，荣盛廊坊建筑设计有限公司和徐州九鼎设计咨询有限公司设计，邳州市建正工程建设监理有限公司监理，中建八局第三建设有限公司施工。

聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。保护层干燥后，再按设计要求进行饰面。

二． 编制依据

荣盛（邳州）文承苑四期施工图纸

外墙外保温施工技术规程、相关规范、图集

建筑工程施工质量验收统一标准

施工手册第四版

三、材料要求

3.1由高分子液体聚合物胶粘剂和普通硅酸盐水泥（强度等级32.5Mpa）配制成的粘结胶浆，其性能应符合表1的要求：

聚合物粘结胶浆技术指标 表1

项 目 指 标

拉伸粘结强度Mpa

（与水泥砂浆） 常温常态 ≥0.70

耐 水 ≥0.50

拉伸粘结强度Mpa

（与20Kg/m3聚苯板） 常温常态 ≥0.10或聚苯板破坏

耐 水 ≥0.10或聚苯板破坏 第 2 页 共 13 页 可操作时间h ≥2

3.2高密度阻燃自熄型聚苯乙烯泡沫塑料板，等级为B1级，应在每层采用高度不小于300的不燃材料设置水平防火隔离带，厚度为30、35mm，其性能应符合表2、3的要求。

1 合肥城建·琥珀新天地南苑

15#-24#、S1#-S6#、人防地下室工程

外墙外保温施工方案

编制单位：中建八局第三建设有限公司

* * 人： ***

日 期： 2018年4月20日

2 目 录

1 编制依据 ..................................................................................................................................... 3

1.1主要规范 ........................................................................................................................... 3

2 工程概况 ..................................................................................................................................... 3

2.1建设概况 ........................................................................................................................... 3

2.2工程概况 ........................................................................................................................... 3

3 施工准备 ..................................................................................................................................... 4

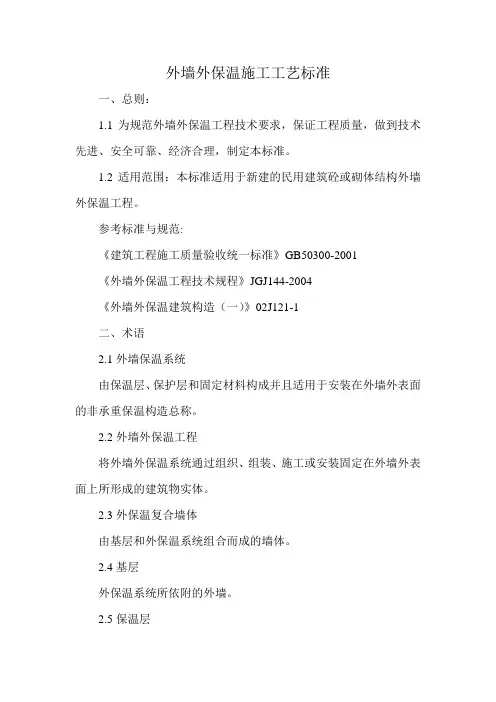

外墙外保温施工工艺标准

一、总则：

1.1为规范外墙外保温工程技术要求，保证工程质量，做到技术先进、安全可靠、经济合理，制定本标准。

1.2适用范围：本标准适用于新建的民用建筑砼或砌体结构外墙外保温工程。

参考标准与规范:

《建筑工程施工质量验收统一标准》GB50300-2001

《外墙外保温工程技术规程》JGJ144-2004

《外墙外保温建筑构造（一）》02J121-1

二、术语

2.1外墙保温系统

由保温层、保护层和固定材料构成并且适用于安装在外墙外表面的非承重保温构造总称。

2.2外墙外保温工程

将外墙外保温系统通过组织、组装、施工或安装固定在外墙外表面上所形成的建筑物实体。

2.3外保温复合墙体

由基层和外保温系统组合而成的墙体。

2.4基层

外保温系统所依附的外墙。

2.5保温层 由保温材料组成，在外保温系统中起保温作用的构造层。

2.6抹面层

抹在保温层上，中间夹有增强网，保护保温层，并起防裂、防水和抗冲击作用的构造层。抹面层可分为薄抹面层和厚抹面层。用于EPS板和胶粉EPS颗粒保温浆料时为薄抹面层和厚抹面层。用于EPS钢丝网架板时为厚抹面层。

2.7饰面层

外保温系统外装饰层。

2.8保护层

抹面层和饰面层的总称。

2.9EPS板

由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。

2.10胶粉EPS颗粒保温浆料

由胶粉料和EPS颗粒集料组成，并且EPS颗粒体积比不小于80%的保温灰浆。

2.11EPS钢丝网架板

由EPS板内插腹丝，外侧焊接钢丝网构成的三维空间网架芯板。

2.12胶粘剂

用于EPS板与基层以及EPS板之间粘结的材料。

2.13抹面胶浆

在EPS板薄抹灰外墙外保温系统中用于做薄抹面层的材料。 2.14抗裂砂浆

以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。

2.15界面砂浆

外墙保温施工工艺及要求

一、 外墙保温材料：

挤塑板 聚苯板

岩棉板 网格布

粘接砂浆 锚栓 外墙保温各层

二、 外墙保温施工条件要求

1、 外墙抹灰已完成并已干燥，养护时间为5~7天，并保证抹灰后的外墙面平整度和垂直度达到中级抹灰标准（4mm/2m，2米范围内误差不能超多4mm）。不得产生开裂、空鼓、起砂等现象。

2、 外墙面上的落水管、空调等支座必须先安装完成，并考虑外保温体系的厚度。

3、 门、窗等洞口抹灰必须完成，且同样应考虑外墙外保温体系及饰面层的厚度。

4、 所有金属支架必须做防锈处理。

5、 所有阳露台栏杆必须安装完成。

6、 外墙外保温系统正常施工的环境温度为5℃~35℃。

7、 粘贴保温板时风力不能超过5级。 8、 清除待保温施工墙面上的一切障碍物。

9、 粘贴保温板时风力不能超过5级。

10、 为保证施工质量，施工面应避免长时间直射，而且雨天也不宜施工。

11、 施工工具：开槽器、壁纸刀、螺丝刀、剪刀、墨斗、棕刷、电动搅拌器、塑料、搅拌桶、冲击钻、电锤、抹子、托线板、2m靠尺等。

三、 施工工序及要求

基面检查（处理）——挂基准线——粘贴聚苯板——聚苯板打磨、找平、清洁——第一遍抗裂抹面砂浆——铺贴玻纤网格布——第二遍抗裂抹面砂浆——饰面层施工修缮、清理、验收。

1、 基层清理。清理混凝土墙面上残留的浮灰、脱模剂油污等杂物及抹灰空鼓部位等，并进行修补。外墙各种洞口填塞密实。每道工序完成面层表面2m范围内平整度偏差不超过4mm、垂直度不超过3mm，超过偏差时对突出墙面处进行打磨，对凹进部位进行找补。

建筑工程检测器(尺): 为2米折叠式铝合金制作,仪表为机械指针式。

2、 墙面测量、弹线、挂线。根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩线、装饰缝线等。在建筑外墙大角及其他必要处挂垂直基准线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。
