在工业领域，交流真空接触器被广泛应用于电力系统、电动机控制和工业自动化等领域，以实现对电路的分、合及短路保护。而在交流真空接触器中，真空灭弧室是其核心部件之一，对于真空灭弧室的标准和要求，需要进行全面的评估和探讨。

一、交流真空接触器概述

1.1 什么是交流真空接触器

交流真空接触器是一种可靠的电器，用于在高电压、大电流下进行分合操作。它通常由主触头、辅助触头、真空灭弧室以及线圈等组成，具有分合速度快、寿命长、维护方便等特点。

1.2 交流真空接触器的应用领域

交流真空接触器被广泛应用于电力系统、电机控制以及工业自动化领域，用于电路的分、合及短路保护。

二、真空灭弧室标准和要求

2.1 真空灭弧室的基本原理

真空灭弧室是交流真空接触器的核心部件之一，其主要功能是在开关过程中，通过在真空状态下消除电子和离子，以实现电弧的灭除，从而保证稳定的分合操作。

2.2 真空灭弧室的标准和要求

在交流真空接触器中，真空灭弧室的标准和要求通常包括其结构设计、材料选用、真空度要求、泄露率等方面的内容。对于结构设计，需要满足密闭性好、机械强度高、热稳定性好等要求；对于材料选用，需要满足耐高温、耐腐蚀、导热性好等要求；对于真空度要求，需要满足设定的真空度范围等。

2.3 真空灭弧室标准的重要性

真空灭弧室标准的制定和遵循对于交流真空接触器的性能稳定性、可靠性以及安全性具有重要意义。只有严格按照标准要求设计和制造，才能保证其在复杂的工作环境下稳定可靠地运行。

三、个人观点和理解

在我看来，对于真空灭弧室标准的制定和遵循是至关重要的。只有对真空灭弧室的结构设计、材料选用、真空度要求等方面进行严格把控，才能保证交流真空接触器的性能和安全性。加强对真空灭弧室标准的研究和推广具有重要的意义。希望未来能够进一步完善和优化真空灭弧室标准，以满足不断发展的工业需求。

总结 通过本文的介绍，我们了解了交流真空接触器的概述，深入探讨了真空灭弧室标准和要求，以及我对这一主题的个人观点和理解。在未来的工作中，我将继续关注交流真空接触器及其核心部件的研究和发展，为电力系统和工业自动化等领域的进步贡献自己的力量。

科学论坛　交流接触器的构造原理与应用维护　瓣学　

马军辉　（国家广电总局２０２２台喀什市８４４０００）　【摘要】本文针对我国大功率中短波发射机中大功率交流接触的结构以及在工作中出现的问题进行了汇总，并对产生的问题提出了解决方法。　【关键词】接触器结构　出现问题解决方法维护　接触器是一种应用非常广泛的自动化控制电器。接触器主要用于频繁　接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可　以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，在大功率的　中短波广播发射机系统中得到了广泛应用。由于在发射机系统中应用比较　广泛，所以经常会出现各种各样的问题，导致发射机出现状态不稳甚至出　现停播事故。对于接触器的深刻认识可以让我们对处理发射机的故障有很　大帮助。　ｌ、交流接触器结构与工作原理　１．１交流接触器的结构　接触器主要由电磁系统、触点系统、火弧系统及其它部分组成。　①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部　分，依靠它带动触点的闭合与断开。　②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。主触　点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回　路中，以满足各种控制方式的要求。　③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的　熄灭，减少电弧对触点的损伤。为了迅速熄灭断开时的电弧，通常接触器都　装有灭弧装置，一般采用半封式纵缝灭弧罩。　④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。　１．２工作原理　交流接触器是根据电流的磁效应原理进行工作的，当接触器电磁线圈　不通电时，弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。当接　触器的电磁线圈通过控制回路接通控制电源时，电磁力克服弹簧的反作用　力将衔铁吸向静铁心，带动主触点闭合，接通电路，辅助接点随之动作。　２、接触器工作时出现的问题　本人在多年的发射机维护当中遇到过的各种各样的发射机事故中，其　中大部分是由于接触器的问题而引起的。其中比较常见的有以下几种情　况：　接触器接触　稳：在发射机开机或播音过程中接触器会出现多次的重　复吸合与断开现象，致使发射机不能稳定工作，甚至导致停播事故的发生。　接触器线包烧毁：发射机在长时间工作时，由于接触器线包有电流流　过，从而引起线包过热，导致线包线圈烧毁。　触头打火或烧毁：在发射机开机时经常会出现触电打火现象，甚至严　重的还曾出现过触点烧毁情况，从而引起负载缺相，出现负载烧坏现象。　接触器噪音：接触器在加电工作过程中曾出现时大时小的噪音。　３、问题解决方法　现就接触器经常出现的以上问题进行逐一分析。　３．１接触器接触不稳　由于接触器是根据电磁感应原理制成的，其吸合力的大小与通过接触　器电磁线圈的电流的大小有明显关系，在电磁线圈匝数一定的条件下通过　电磁线圈电流越大其磁感应强度就越大。当接触器出现接触不稳，出现时　断时合现象是应该跟通过电磁线圈的电流有明显关系。当线包电压一定　时，通过线包电流的多少与线圈电阻成反比，即如下公式所示：，＝　在上式中ｕ为接触器的额定线包电压，Ｒ为线包的电阻。当出现接　触器吸合不稳定时，就说明电磁吸合力小，而吸合力小是与通过线包的电　流小有直接关系，根据上面的公式可知，此时是线包的阻值出现变大，从而　会引起此故障的产生。　３．２触头打火或烧毁　接触器在发射机上一般是竖立卡在卡槽上或者竖直固定在发射机的　机箱上，由于自身重力的作用，接触器在加电吸合的过程中，动触点出现接　触不良现象，经过多次断合的作用，特别是由于重力的作用，会出现接触点　偏现象，从而导致接触面面积的减小，从而会出现接触电阻增大，这样就会　导致接触器在工作过程中出现过热烧毁的故障。另一原因是由于接触器动　静接触点灰尘聚集过多而引起，当接触点上灰尘聚集过多时，动静触点在　接触器工作过程中接触电阻会大大增加，从而也会导致触点过热打火甚至　烧毁。　３．３线包烧毁　在多年的发射机维护中也曾出现过接触器线包细铜线烧断的现象，线　包烧毁大多是由于线包电阻变小而引起的。在发射机运行过程中线包电压　般是较为稳定的的，当线包电阻变小后，线包上损耗的功率会增加，从而　会导致线包过热进而引起线包烧毁。　３．４接触器噪音　接触器在长期的工作过程中会出现噪音，交流接触器合闸保持是靠线　圈通电使硅钢片产生电磁力，使动静硅钢片吸合而工作的，当电网电压不　足或动静硅钢片表面不平整或有灰尘、异物等时，就会有噪音产生。当出现　接触器噪音大的情况时，应拆开接触器进行处理，或者更换接触器。　（一）选择适合我国国情的社会保险制度模式　在如何选择社会保险的模式这个法律问题上，由于受西方业已形成的　模式的影响，根深蒂固地形成了这样一种评判标准：西方发达国家的社会　保险制度及运行机制是一种唯一合理的模式，而其他模式都应以此模式作　为评判标准并决定其优劣。但是在我国的社会保险立法中，必须充分考虑　到我国现阶段的经济发展状况和基本国情。一是我国经济发展水平较低，　地区之间发展不平衡；二是城乡二元化经济结构还将在相当长的时期内存　在；三是在经济改革与发展过程中，各地区各行业经济发展状况不平衡；四　是人口多，人口老龄化进程快；五是计划经济体制下形成的传统保障制度　的束缚和影响较重。０３因此，这就决定了我国社会保险法中规定的保险　待遇标准不能过高，保险标准要有所区别，不能实行福利型社会保险模式。　而且，相对于西方国家，受传统国家大包大揽的影响，我国社会成员的个人　权利义务观念较为淡漠，缺乏个人自我保护的意识，因此，在我国社会保险　法律制度的构建中应注重国家责任的合理设置，恰当规定个人在社会保险　中的义务；此外还要注重对社会成员保险权利的保护，在社会保险权利受　到侵害时，要有相关法律配套的救济措施，如在一定情形下，社会保险权受　到侵害时可以求助于民法中的侵权之诉。总之，社会结构的不同、文化背景　的差异，这就决定了我们对西方国家的社会保险制度不应简单地照抄照　搬。应根据我国的国情，构建出适合我国国情的社会保险模式，并用法律的　手段使之制度化，从而推动我国社会主义经济全面健康发展。　（二）加大社会保险的立法力度　目前，社会保险基本法的制定和颁布，己成为为我国社会主义市场经　济的建立和发展提供良好的法律环境及社会和谐稳定的当务之急。当然由　于我圄目前城乡存在着二元结构，基本法的制定应该较粗、较简，然后国务　院依据城乡有别原则尽快制定和颁布与该法相配套的一系列条例，从而可　以由粗到细，由简到繁，逐步实现社会保险法律制度的科学化、合理化，以　保证社会保险工作有法可依。同时，社会保险制度的立法内容应当与其他　法律部门的立法内容相衔接，以保证社会保险法律规范的有效实施。　（三）完善社会保险的各项制度　是完善基本养老保险制度。要扩大养老保险的范围，实行全民养老　保险制度，并且做到公平，避免城乡之间，身份之间，地区的不同所导致的　养老保险待遇差距过大。二是完善基本医疗保险制度。要继续提高城镇职　工医保、城镇居民医保和新农合筹资标准和财政补助标准，适当扩大报销　范围，提高报销比例。三是完善失业保险、工伤保险、生育保险制度，提高统　筹层次，逐步实现地市级统筹、省级调剂工作。四是完善城乡社会救助制　度。推行分类施保，建立与物价变动和经济发展水平相适应的救助动态调　整机制，探索完善针对低收入群体的专项救助制度和临时救助制度，加大　城乡居民医疗救助力度。　参考文献　［１］傅达林．构建开放而健全的社会保险法律体系［Ｎ］法制日报，　２００８一ｌ２—３０．　［２］邹海林，李西霞．社会保险改革与法制发展［Ｍ］北京：社会科学文献出版　社，２００５．　［３］任保平．中国社会保障模式［Ｍ］北京：中国社会科学出版社，２００１．８７■　３６１　ｌ

交流接触器结构与工作原理

(一)如图l所示为交流接触器的外形与结构示意图。交流接触器由以下四部分组成：

图1 CJ10-20型交流接触器

1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧

5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心

10一辅助常开触点 11一辅助常闭触点

（1）电磁机构 电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统 包括主触点和辅助触点。主触点用于通断主电路，通常为三对常开触点。辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置 容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。对于大容量的接触器，采用纵缝灭弧罩及栅片灭弧。

（4）其他部件 包括反作用弹簧、缓冲弹簧、触点压力弹簧、传动机构及外壳等。

电磁式接触器的工作原理如下：线圈通电后，在铁芯中产生磁通及电磁吸力。此电磁吸力克服弹簧反力使得衔铁吸合，带动触点机构动作，常闭触点打开，常开触点闭合，互锁或接通线路。线圈失电或线圈两端电压显著降低时，电磁吸力小于弹簧反力，使得衔铁释放，触点机构复位，断开线路或解除互锁。

（二）直流接触器

直流接触器的结构和工作原理基本上与交流接触器相同。在结构上也是由电磁机构、触点系统和灭弧装置等部分组成。由于直流电弧比交流电弧难以熄灭，直流接触器常采用磁吹式灭弧装置灭弧。

交流接触器的分类及基本参数

1．交流接触器的分类

交流接触器的种类很多，其分类方法也不尽相同。按照一般的分类方法，大致有以下几种。

①按主触点极数分 可分为单极、双极、三极、四极和五极接触器。单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。

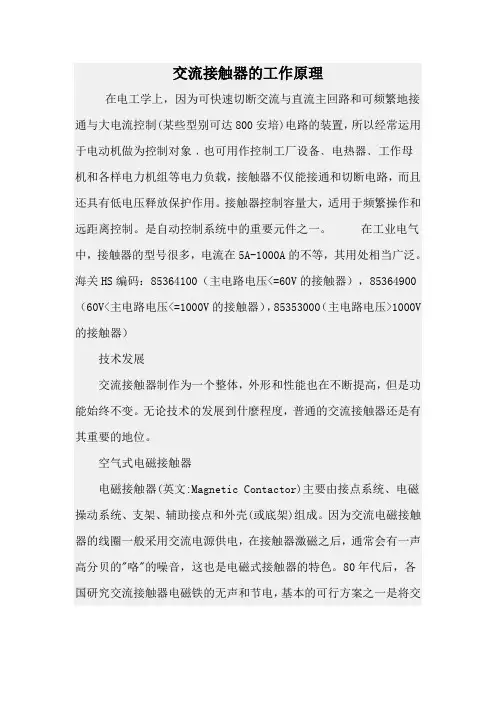

交流接触器的工作原理

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置，所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载，接触器不仅能接通和切断电路，而且还具有低电压释放保护作用。接触器控制容量大，适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。 在工业电气中，接触器的型号很多，电流在5A-1000A的不等，其用处相当广泛。

海关HS编码：85364100（主电路电压<=60V的接触器），85364900（60V1000V的接触器）

技术发展

交流接触器制作为一个整体，外形和性能也在不断提高，但是功能始终不变。无论技术的发展到什麼程度，普通的交流接触器还是有其重要的地位。

空气式电磁接触器

电磁接触器(英文:Magnetic Contactor)主要由接点系统、电磁操动系统、支架、辅助接点和外壳(或底架)组成。因为交流电磁接触器的线圈一般采用交流电源供电，在接触器激磁之后，通常会有一声高分贝的"咯"的噪音，这也是电磁式接触器的特色。80年代后，各国研究交流接触器电磁铁的无声和节电，基本的可行方案之一是将交

流电源用变压器降压后﹐再经内部整流器转变成直流电源后供电，但此复杂控制方式并不多见。

真空接触器

真空接触器是接点系统采用真空消磁室的接触器。半导体接触器

半导体接触器是一种通过改变电路回路的导通状态和断路状态而完成电流操作的接触器。

永磁接触器

永磁交流接触器是利用磁极的同性相斥、异性相吸的原理，用永磁驱动机构取代传统的电磁铁驱动机构而形成的一种微功耗接触器。

通用接触器可大致分以下两类。

1交流接触器。主要有电磁机构。触头系统。灭弧装置等组成。。常用的是CJ10。CJ12。CJ12B等系列。。。

2直流接触器，一般用于控制直流电器设备，线圈中通以直流电，直流接触器的动作原理和结构基本上与交流接触器是相同的。按主触点连接回路的形式分
