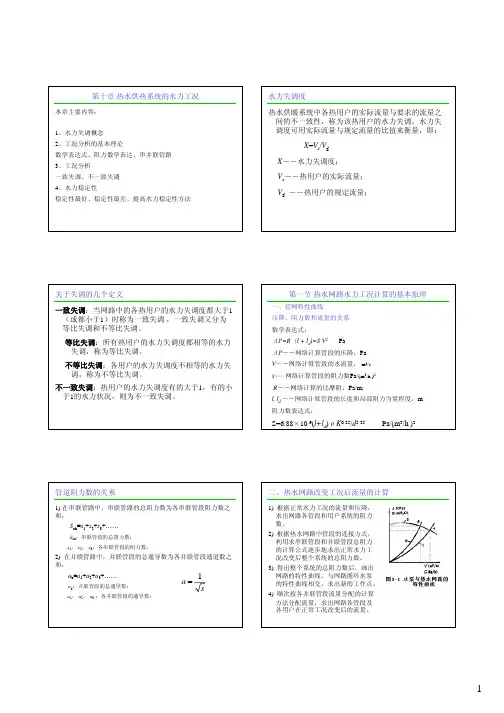

1本章主要内容：1、水力失调概念2、工况分析的基本理论数学表达式、阻力数学表达、串并联管路3、工况分析一致失调、不一致失调4、水力稳定性稳定性最好、稳定性最差、提高水力稳定性方法第十章热水供热系统的水力工况水力失调度热水供暖系统中各热用户的实际流量与要求的流量之间的不一致性，称为该热用户的水力失调。水力失调度可用实际流量与规定流量的比值来衡量，即：X=Vs/Vg X－－水力失调度；Vs－－热用户的实际流量；Vg－－热用户的规定流量；关于失调的几个定义一致失调：当网路中的各热用户的水力失调度都大于1 （或都小于1）时称为一致失调，一致失调又分为等比失调和不等比失调。等比失调：所有热用户的水力失调度都相等的水力失调，称为等比失调。不等比失调：各用户的水力失调度不相等的水力失调，称为不等比失调。不一致失调：热用户的水力失调度有的大于1，有的小于1的水力状况，则为不一致失调。一、管网特性曲线压降、阻力数和流量的关系数学表达式：ΔP=R（l + ld)=S V2PaΔP－－网络计算管段的压降，PaV－－网络计算管段的水流量，m3/sS－－网络计算管段的阻力数Pa/(m3/h )2R－－网络计算的比摩阻，Pa/m;l, ld－－网络计算管段的长度和局部阻力当量程度，m阻力数表达式：S=6.88×10-9(l+ld)ρK0.25/d5.25Pa/(m3/h )2第一节热水网路水力工况计算的基本原理
管道阻力数的关系1) 在串联管路中，串联管路的总阻力数为各串联管段阻力数之和：Sch=s1+s2+s3+……Sch：串联管段的总阻力数；s1，s2，s3：各串联管段的阻力数；2) 在并联管路中，并联管段的总通导数为各并联管段通道数之和：ab=a1+a2+a3+……ab：并联管段的总通导数；a1，a2，a3：各并联管段的通导数；sa1=二、热水网路改变工况后流量的计算1) 根据正常水力工况的流量和压降，求出网路各管段和用户系统的阻力数。2) 根据热水网路中管段的连接方式，利用求串联管段和并联管段总阻力的计算公式逐步地求出正常水力工况改变后整个系统的总阻力数。3) 得出整个系统的总阻力数后，画出网路的特性曲线，与网路循环水泵的特性曲线相交，求出新的工作点。4) 顺次按各并联管段流量分配的计算方法分配流量，求出网路各管段及各用户在正常工况改变后的流量。

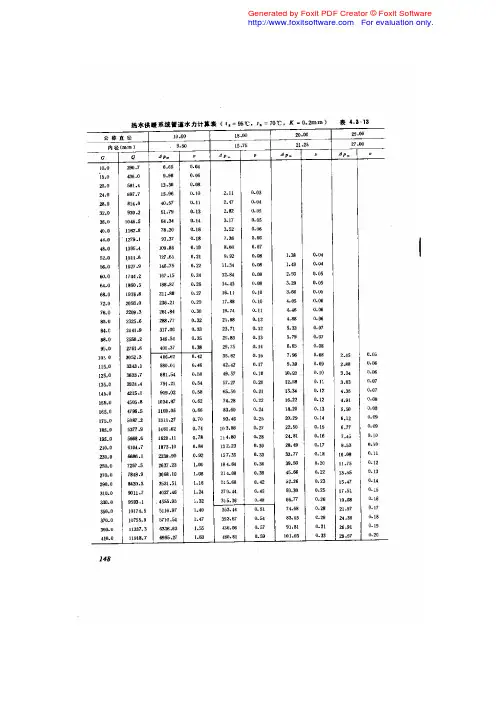

供热工程》第5章热水供暖系统的水力计算
一、热水供暖系统水力计算的基本原理
热水供暖系统水力计算是根据物理流体流动的基本原理，通过正确的方法，解决热水供暖系统每个回路部分的水力参数问题，以保证供暖系统的正常运行。水力参数的计算是热水供暖系统设计中必不可少的，水力计算可以求出：
1．水流量，即总进出水量及每支管道的流量；
2．水压，即系统压力，每个环节的压力，以及最大和最小的压力；
3．管道长度，即当前系统的总长度及每支管道的长度；
4．水力损失，即每支管道的水力损失；
5．管道直径，即每支管道的外径及内径；
6．管材的选择，即根据水流量，压力和水力损失等参数选择合适的管材，确定系统的一致性；
7．扬程，即每支管道的扬程及总体扬程；
8．系统功率，即整个系统功率。
二、热水供暖系统水力计算的步骤
1.获取热水供暖系统的基本参数，包括系统回路数、每个回路总长、循环水量、供暖热水温度差等；
2.确定管道长度，包括机组与循环泵之间的管路长度，以及每个回路的长度； 3.计算水流量，确定每个回路的水流量；
4.选择管材。
Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.Generated by Foxit PDF Creator © Foxit Software For evaluation only.
龙源期刊网
动力分布式二级泵供热系统的水力计算方法分析
作者：张鼎蓉 吴志湘 吕砚昭
来源：《绿色科技》2017年第18期
摘要：指出了动力分布式二级泵供热系统的水力计算首先应该确定零压差点位置，然后再进行各环路的水力计算，最后利用其计算结果确定循环泵。从动力分布式供热系统与传统集中供热系统的差异出发，探讨了两者水力计算方法的不同，然后对动力分布式二级泵供热系统的水力计算步骤进行了详细完整的分析，以期为以后的动力分布式系统的工程设计提供参考。
关键词：动力分布式二级泵供热系统；水力计算；零压差点；热源泵；用户泵
中图分类号：TU995
文献标识码：A文章编号：16749944（2017）18018103
1引言
动力分布式供热系统较传统集中供热系统有很多优势，目前已有大量文献对其节能效果、系统的稳定性及运行策略进行了分析，但是对动力分布式供热系统的设计方法研究甚少。由于动力分布式二级泵供热系统与传统集中供热系统存在差异，使得它们的设计方法有很大的不同，其中水力计算是设计方法中至关重要的一步，需对其进行针对性分析。而动力分布式供热系统中零压差点位置和循环泵参数的确定对整个系统的输配能耗、运行调节及运行费用有着重大影响，因此本文从这些关键点出发对动力分布式二级泵供热系统的水力计算方法和步骤进行了详细完整的分析，为暖通设计人员进行系统设计时提供更好的指导。
2动力分布式二级泵供热系统的定义及分类
2.1与传统集中供热系统的差异
如图所述，图1和图2为传统集中供热系统和动力分布式二级泵供热系统图，从系统形式上看，两者最本质的区别在于动力配置的方式不同，前者是动力集中式系统，后者是动力分散式系统。传统集中供热系统一般只在热源处设置一台（组）循环泵，用来克服热源、管网和用户系统阻力。该形式的供热输配系统循环泵必须满足最远端用户的流量和压头需求，所以对于大多数近端用户，循环泵提供的资用压头大于其自身所需的压头，通常采用在用户支路设置调节阀的技术手段来消耗掉用户多余的资用压头，这种做法无疑造成了大量的无功电耗。
