焊接的切割技巧

焊接工艺技巧

任何电子产品，从几个零件构成的整流器到成千上万个零部件组成的计算机系统，都是由基本的电子元器件和功能构件，按电路工作原理，用一定的工艺方法连接而成。

焊接，是连接电子元器件的主要方法，是利用加热或采用其他措施，使两种金属之间原子的壳层起作用(相互扩散)，依靠内聚力使金属牢固地结合在一起。

焊接通常分为熔焊、钎焊及接触焊三大类。

在电子制作装置装配中主要采用的是钎焊。钎焊起连接作用的金属材料称为钎料，习惯上把钎料叫做“焊料”。作焊料的金属，其熔点一般低于被焊接的金属材料。

除了含有较多成分的铬、铝等合金的金属材料不易采用锡焊连接外，其他金属材料大多可以采用铅锡焊焊接。铅锡焊方法简便、整修焊点、拆换元件、焊接元件都较容易，而且所用的工具多为电烙铁。

被焊接的金属材料与焊锡生成合金的条件取决于以下几点：

一、被焊接的金属应具有良好的可焊性。

可焊性是指焊接的金属材料与焊锡在适当的温度和助焊剂的作用下，形成良好的结合性能.

二、被焊接的金属表面应洁净。

为使焊接良好，被焊接的金属材料和焊锡应保持清洁接触。

三、助焊剂的使用要适当。

助焊剂是一种略带酸性的易溶物质，它在加热熔化时可溶被焊金属物表面的氧化物和污垢，使焊接面清洁，并帮助熔化的焊锡流动，从而使焊料与被焊接的金属物牢固地结合，助焊剂的性能一定要适合于被焊接金属材料的焊接性能。

四、焊料的成分与性能要适应焊接要求。

焊料的成分及性能应与被焊接金属材料的可焊性、焊接的温度及时间、焊点的机械强度等相适应，以达到易焊与焊牢的目的，并应注意焊料中的不纯物对焊接的不良影响。

五、焊接要有一定的温度。

热能是进行焊接不可缺少的条件，在焊接时，热能的作用是使焊锡向被焊接金属材料扩散并使被焊接金属材料上升到焊接温度，以便与焊锡生成金属合金。

六、焊接时间。

焊接时间是指在焊接全过程中，进行物理和化学变化所需要的时间，焊接时间要掌握适当，过长易损坏焊接部位或器件，过短则达不到焊接要求

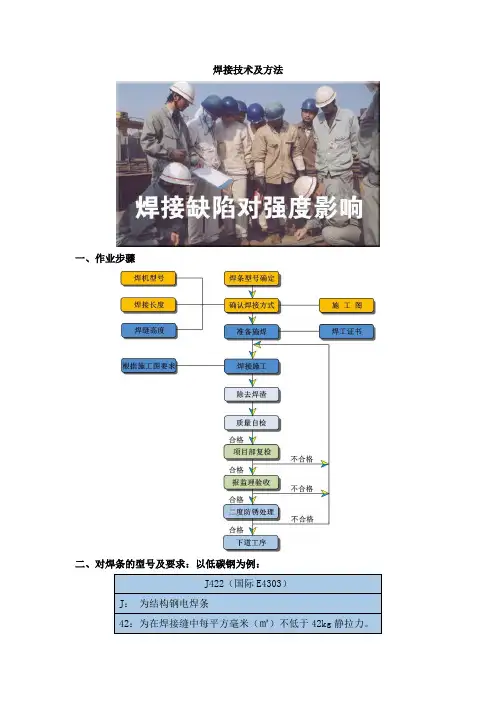

焊接技术及方法

一、作业步骤

二、对焊条的型号及要求：以低碳钢为例：

J422（国际E4303）

J： 为结构钢电焊条

42：为在焊接缝中每平方毫米（㎡）不低于42kg静拉力。 2： 为第二种焊条药皮的种类（钛钙型）

它是用于全方位手工电弧焊，是低碳结构材料和不重要的中碳钢材料的焊接焊条。在使用前需要对焊条进行检查。

1、否有药皮脱落现象，如有药皮脱落现象在焊接中会使溶池得不到充分的保护，焊缝的质量得不到保障。

2、条的表面是否出现裂纹，裂纹是焊条在保管过程中没能妥善保管，通风不好，受潮所致。焊条受潮后，焊条的芯很容易生锈，焊条芯生锈导致药皮裂纹，焊条应在通风良好的室内、离地面200mm以上保管。

3、焊条药皮的偏芯：出现焊条药皮偏芯，会导致焊缝偏位，溶池偏离焊缝，达不到技术要求，为了确保焊缝的质量，最好不用。

4、焊条头生锈：焊条头生锈就会导致焊条内部生锈，不能用于焊接。

5、在施焊前把所需要使用的焊条放入烘干箱内，在200℃的恒温下烘干2小时，中碳钢焊条的烘干时间为2~3小时，取出后自然冷却，这样就能保证焊条在施焊过程中的质量要求。

三、焊接缺陷与预防

1、气孔

焊接气孔

夹渣 气孔在焊接缺陷中常见危害很大，尤其对压力容器危害最为明显，如果表面出现了气孔，焊口的内部很可能也存在。它的行成是由于焊条在施焊前没有充分烘干，药皮内部水份过大，施焊时大风也可造成焊口气孔现象。预防：在施焊前对焊缝进行清理，焊条要在200℃的烘干箱内进行2小时烘干，大风天气不宜在室外焊接，因为大风可把电弧吹偏，使空气进入溶池，造成多粒气孔。

2、夹渣

在施焊前焊口清理不到位，电流与焊条直径不匹配，焊条角度不正确，液体药皮无规律流淌，都是产生夹渣的原因，尤其是对多层焊接时最容易出现。

预防：焊缝在施焊前清理干净，焊接时可适当加大电流，在运条时要均匀运条，正确把握焊条与焊缝的角度，平焊时焊条与焊缝的角度为60~80度为宜，在运条时在四折处少加放慢运条速度。

第 1 页 共 5 页 气焊和气割的操作方法和应注意事项范文

气焊和气割是常用的金属加工技术，广泛应用于制造业、建筑业以及航空航天等领域。正确的操作方法和注意事项对于保证操作人员的安全以及质量的稳定性至关重要。本文将详细介绍气焊和气割的操作方法和应注意事项。

一、气焊操作方法和应注意事项

气焊是利用气体的燃烧产生的高温火焰将金属进行加热，使金属表面熔化，并通过加入适量的填料金属来实现焊接的工艺。下面将介绍气焊的操作方法和应注意事项。

操作方法：

1. 准备工作：事先清理和准备好待焊工件及相应的工具和设备，并检查气焊设备的燃气与氧气的供应是否正常。

2. 调节火焰：打开燃气和氧气的阀门，分别调节两者的流量，使其达到所需焊接的工艺要求。通常，燃气的流量应稍大于氧气的流量，以保证充足的供氧和保护焊接区域。

3. 引火点焰：通过使用火柴或其他点火装置将火焰从喷枪头部的孔径处点燃。注意点火时要站在黄金角度，以免受到反冲火焰的伤害。

4. 确定焊接位置：将火焰对准待焊工件的焊接位置，并保持正确的焊接姿势。注意保持良好的焊接角度和距离，以确保焊接质量。 第 2 页 共 5 页 5. 开始焊接：将火焰瞄准待焊工件，使其均匀加热，并将适量的填料金属加入到熔化的金属表面，形成焊缝。操作时需注意焊接速度、火焰温度和填料金属的用量，以保证焊接均匀和质量稳定。

6. 完成焊接：焊接完成后，及时关闭气焊设备的燃气和氧气阀门，并采取相应的安全措施，以防止意外发生。

应注意事项：

1. 安全防护：在进行气焊操作时，操作人员应佩戴防护眼镜、手套、围裙等防护用具，以防火焰和金属飞溅伤害到人体。同时，根据作业环境和需要，可能还需要配备防火帽、防火围巾等安全防护装备。

2. 切勿吸烟：气焊操作时，操作人员切勿在焊接区域吸烟，以防止燃气和氧气的混合气体引发火灾或爆炸事故。

3. 环境通风：在进行气焊操作时，应确保作业环境通风良好，以消散产生的有毒烟雾和有害气体。如作业环境不佳，应使用抽风装置或戴上防毒面具。

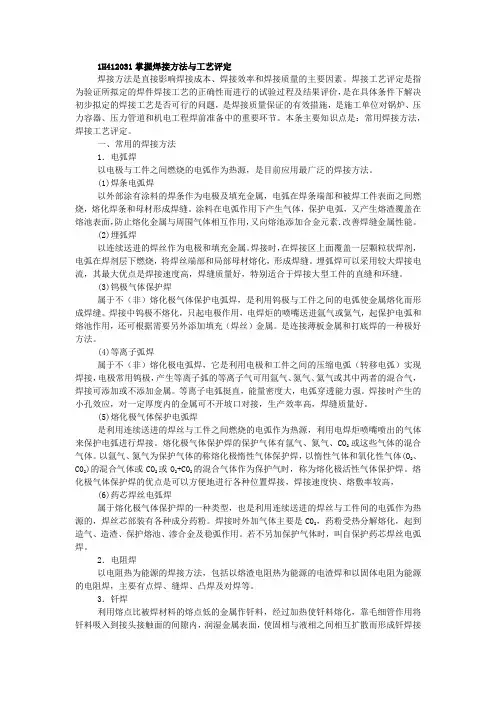

1H412031掌握焊接方法与工艺评定

焊接方法是直接影响焊接成本、焊接效率和焊接质量的主要因素。焊接工艺评定是指为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价，是在具体条件下解决初步拟定的焊接工艺是否可行的问题，是焊接质量保证的有效措施，是施工单位对锅炉、压力容器、压力管道和机电工程焊前准备中的重要环节。本条主要知识点是：常用焊接方法，焊接工艺评定。

一、常用的焊接方法

1．电弧焊

以电极与工件之间燃烧的电弧作为热源，是目前应用最广泛的焊接方法。

(1)焊条电弧焊

以外部涂有涂料的焊条作为电极及填充金属，电弧在焊条端部和被焊工件表面之间燃烧，熔化焊条和母材形成焊缝。涂料在电弧作用下产生气体，保护电弧，又产生熔渣覆盖在熔池表面，防止熔化金属与周围气体相互作用，又向熔池添加合金元素．改善焊缝金属性能。

(2)埋弧焊

以连续送进的焊丝作为电极和填充金属。焊接时，在焊接区上面覆盖一层颗粒状焊剂，电弧在焊剂层下燃烧，将焊丝端部和局部母材熔化，形成焊缝。埋弧焊可以采用较大焊接电流，其最大优点是焊接速度高，焊缝质量好，特别适合于焊接大型工件的直缝和环缝。

(3)钨极气体保护焊

属于不（非）熔化极气体保护电弧焊，是利用钨极与工件之间的电弧使金属熔化而形成焊缝。焊接中钨极不熔化，只起电极作用，电焊炬的喷嘴送进氩气或氦气，起保护电弧和熔池作用，还可根据需要另外添加填充（焊丝）金属。是连接薄板金属和打底焊的一种极好方法。

(4)等离子弧焊

属于不（非）熔化极电弧焊，它是利用电极和工件之间的压缩电弧（转移电弧）实现焊接，电极常用钨极，产生等离子弧的等离子气可用氩气、氮气、氦气或其中两者的混合气，焊接可添加或不添加金属。等离子电弧挺直，能量密度大，电弧穿透能力强。焊接时产生的小孔效应，对一定厚度内的金属可不开坡口对接，生产效率高，焊缝质量好。

(5)熔化极气体保护电弧焊

是利用连续送进的焊丝与工件之间燃烧的电弧作为热源，利用电焊炬喷嘴喷出的气体来保护电弧进行焊接。熔化极气体保护焊的保护气体有氩气、氮气、CO2或这些气体的混合气体。以氩气、氮气为保护气体的称熔化极惰性气体保护焊，以惰性气体和氧化性气体(O2、C02)的混合气体或CO2或O2+C02的混合气体作为保护气时，称为熔化极活性气体保护焊。熔化极气体保护焊的优点是可以方便地进行各种位置焊接，焊接速度快、熔敷率较高，
