焊锡作业指导书

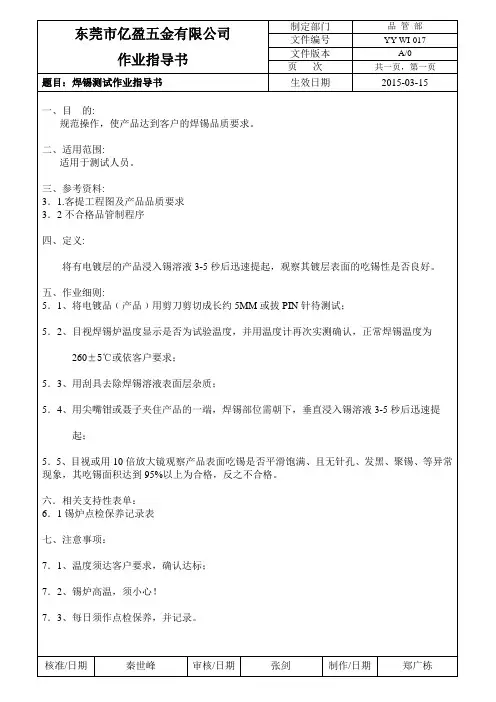

东莞市亿盈五金有限公司

作业指导书 制定部门 品 管 部

文件编号 YY-WI-017

文件版本 A/0

页 次 共一页，第一页

题目：焊锡测试作业指导书 生效日期 2015-03-15

一、目 的:

规范操作，使产品达到客户的焊锡品质要求。

二、适用范围:

适用于测试人员。

三、参考资料:

3．1.客提工程图及产品品质要求

3．2不合格品管制程序

四、定义:

将有电镀层的产品浸入锡溶液3-5秒后迅速提起，观察其镀层表面的吃锡性是否良好。

五、作业细则:

5．1、将电镀品﹙产品﹚用剪刀剪切成长约5MM或拔PIN针待测试；

5．2、目视焊锡炉温度显示是否为试验温度，并用温度计再次实测确认，正常焊锡温度为

260±5℃或依客户要求；

5．3、用刮具去除焊锡溶液表面层杂质；

5．4、用尖嘴钳或聂子夹住产品的一端，焊锡部位需朝下，垂直浸入锡溶液3-5秒后迅速提

起；

5．5、目视或用10倍放大镜观察产品表面吃锡是否平滑饱满、且无针孔、发黑、聚锡、等异常现象，其吃锡面积达到95%以上为合格，反之不合格。

六．相关支持性表单：

6．1锡炉点检保养记录表

七、注意事项：

7．1、温度须达客户要求，确认达标；

7．2、锡炉高温，须小心！

7．3、每日须作点检保养，并记录。

核准/日期 秦世峰 审核/日期 张剑 制作/日期 郑广栋

焊（浸）锡作业指导书 文件编号 FXY-QW-005

版/次 A/0

页 码 第 1 页/共 1 页

关键工序：否

资格要求：操作员 作业对象：需焊锡的电子线 作业项目：浸锡或烙铁焊接

注意事项：1.高温 2.焊接质量 3.焊接时间

锡炉浸锡作业要点:

1.接通锡炉电源,旋转温度控制开关,要求温度为370-400oC之间,待锡炉内锡体完全融化.

2.准备好助焊剂和待浸锡的电子线.

3.将电了线分以下两种方法沾锡(见图二):

a.全浸:将电子线捻线部分90%垂直浸入锡炉内1-2秒,垂直取出后甩除多余的焊锡;

b.半浸:将电子线捻线部分小于60%垂直浸入锡炉内1-2秒,垂直取出后甩除多余的焊锡.

4.目测浸锡导线,浸锡后的导线应饱满光泽、端头呈圆头、无毛刺、线皮无烫伤、线皮无沾锡等现象(见图一).

5.锡炉锡体表面的氧化层应及时进行清理,防止因锡体氧化而造成浸锡外观不良.

6.对缺陷产品进行返修,不合格产品应作隔离或报废.

7.浸锡后的产品应按原数量要求整理好,归入周转箱内.

8.工作完毕,切断锡炉电源,清理工作台,将剩余助焊剂归总.

电铬铁焊锡作业要点:

1.电铬铁接通电源,预热5分钟以上,待铬铁头完全发热后方可焊接.

2.焊接的整卷焊锡及铬铁嘴必须符合环保要求.

3.将焊接线材置于操作台上,电铬铁与水平面成30-45o角度,将焊锡丝置于铬铁嘴与被焊接材料之间,待焊接材料熔化后移开电铬铁和焊锡丝.

注意事项:

1.环保焊锡所使用的焊料及助焊剂必须符合RoHs指令要求.

2.严禁焊接时间过长,防止因过热而造成导线绝缘层的损伤.

3.防止异物熔入锡体内,注意环保焊锡的二次污染,严禁剧烈撞击工作台.

4.必要时应对沾锡后的芯线截面积作测量,保证不大于规定值(可参照产品技术文件).

5.锡炉焊接的焊料必须及时更换,更换频次可参考表一,并作好焊料更换记录.RoHs主管部门测定锡料未超标可继续使用.

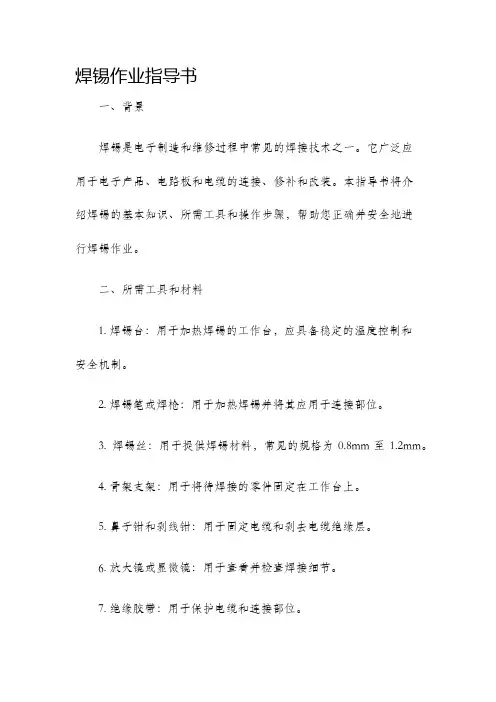

焊锡作业指导书

一、背景

焊锡是电子制造和维修过程中常见的焊接技术之一。它广泛应用于电子产品、电路板和电缆的连接、修补和改装。本指导书将介绍焊锡的基本知识、所需工具和操作步骤，帮助您正确并安全地进行焊锡作业。

二、所需工具和材料

1. 焊锡台：用于加热焊锡的工作台，应具备稳定的温度控制和安全机制。

2. 焊锡笔或焊枪：用于加热焊锡并将其应用于连接部位。

3. 焊锡丝：用于提供焊锡材料，常见的规格为0.8mm至1.2mm。

4. 骨架支架：用于将待焊接的零件固定在工作台上。

5. 鼻子钳和剥线钳：用于固定电缆和剥去电缆绝缘层。

6. 放大镜或显微镜：用于查看并检查焊接细节。

7. 绝缘胶带：用于保护电缆和连接部位。 三、操作步骤

1. 准备工作

在进行焊锡作业前，请确保设备和工作区域安全。检查焊锡台的电源和温度设置是否正确，确保操作过程中不会发生意外事故。准备所需的工具和材料，并将其布置整齐。

2. 清洁连接部位

如果待焊接的零件表面有污垢、氧化物或残留物，应先清洁。可使用棉球蘸少量酒精或清洁剂轻轻擦拭，确保焊接处的表面光滑干净。

3. 固定工件

使用骨架支架将待焊接的零件固定在工作台上，确保其稳定不会移动。这有助于焊接的准确性和精确性。

4. 剥线和整理导线

如果需要焊接电缆或导线，使用剥线钳剥去电缆绝缘层，露出足够的导线长度。将导线按照需要的长度和形状整理好，以便进行焊接。 5. 加热焊锡笔或焊枪

接通焊锡台的电源，并将焊锡笔或焊枪插入台座。等待几分钟，让焊锡笔或焊枪预热至适全温度。

6. 焊接连接部位

将预热好的焊锡笔或焊枪轻轻接触连接部位，使其受热。热量将使焊锡熔化并覆盖连接部位。确保焊锡涂覆均匀，并够多以提供良好的连接。

7. 冷却焊接部位

在焊接完成后，等待焊接部位冷却。不要用手触摸或移动焊接部位，以避免烫伤或损坏焊接结果。

8. 检查焊接结果

使用放大镜或显微镜检查焊接结果。焊锡应覆盖连接部位并与其紧密结合。确保焊接点没有短路、松动或其他不良现象。

组装

二、焊 锡

1.操作员需熟悉组装的流程。

修订纪事

△

△△制定日期制 作

修订日期

修 订 者 焊锡作业指导书

名 称版 本A版

流 程编 号2JF-MPB-305

2

电烙铁连接好电源，温度调到450度。注 意 事 項程序作 业 说 明图 片作 业 条 件

1

焊锡前准备好PIN针焊接专用治具、焊锡膏、锡丝放入工作台。

（如图一） 铆合后的OK PIN针。（如图二）2.机台周边6S确保落实到位。

如图一如图二

1.操作过程中全部佩戴手套。

2.小心焊烙铁烫到手。

3

把铆合后的PIN针放入专用治具里，焊锡口向上，一只手捏住

PIN针一端，另一只手用电烙铁，焊接时电烙铁粘锡丝和焊锡

膏，然后焊在PIN针焊口处。（如图三、四）

1.组装的良品不良品区分好。

2.产品表面上不可有油污，杂物。如图三如图四品 质 管 制

核 准审 核PIN针焊锡专用

工

程

站使用设备电烙铁

治 具所制属品

如图五如图六4

焊锡不可有多焊锡，缺焊锡，及焊锡部位错误.（如图六）

12.01.04

陈二侠使

用

零

件圖

圖圖焊锡处

良品

不良品
