手工焊接执锡作业指导书

格式：xls
大小：176.00 KB
文档页数：2

123456112345更改标记编制文件编号版次1共1页/第1页工序号：1、2、3、4工序名称：执锡段作业内容操作者将工作台擦试干净，将被焊件、烙铁、焊锡丝、烙铁架准备好，摆放在工作台上，并接通烙铁的电源；收到物料点清数量检查质量及物料编号是否符合要求，否则退回上道工序处理；查看防静电手指套及静电环是否戴上并扣紧，测试烙铁的温度并记录在《烙铁温度测试表》上；

批准操作者根据相应的（样品）和（PCB板元件布局图）将要焊接的元器件摆放在工作台上；焊接时﹐将烙铁头呈45℃角放在被焊物体上﹐再将锡丝放在烙铁头上；焊接完成后﹐先抽出锡丝﹐再拿出烙铁﹐否则，待锡凝固后则无法抽出锡丝；使用工具电烙铁、焊锡丝、松香、静电环手工焊接作业指导书

※工艺要求（注意事项）清理工作台，戴好防静电腕连带，焊接设备需接地；温度测试每天由管理人员安排指定人员按照要求测试；接触到PCB的某些部位及CCD时，注意不要直接用手，要带上手指套和腕连带以防腐蚀器件；移开烙铁头的时间、方向和速度，决定着焊接点的焊接质量，正确的方法是先慢后快，烙铁头移开沿45°角方向移动，及时清理烙铁头；每天实测一次电烙铁温度合格品投入使用，并将结果记录于电烙铁温度测量点检表；标准烙铁持法恒温烙铁各类形恒温烙铁头电烙铁要接地湿海绵用来收集锡渣和锡珠及氧化物，用手捏刚好不出水为宜。连续执锡法更改人签名审核生效日期

锡焊工艺操作指导书

XXXXXX有限公司企业标准

QT26.01-2014

焊接作业指导书

2014-01-01发布 2014-01-02实施

XXXXXX电子有限公司发布

文件签署页

拟制：

审核：

批准：

会签:

锡焊作业指导书 ………………………………………………………………………………………………………1

1．电烙铁的构造 ……………………………………………………………………………………………… ……1

2．电烙铁的选用 ………………………………………………………………………………………………………1

3．焊接操作 ……………………………………………………………………………………………………………1

4．注意事项 ……………………………………………………………………………………………………………4

5．贴片式元件焊接方法…………………………………………………………………………………………………5

6．焊点的基本要求………………………………………………………………………………………………………5

7．用电烙铁拆装元器件的步骤…………………………………………………………………………………………6

焊接技术要点与焊接设备维护…………………………………………………………………………………………7

1．锡焊基本条件…………………………………………………………………………………………………………7

2．手工锡焊要点 ………………………………………………………………………………………………………7

3．锡焊操作要领 ………………………………………………………………………………………………………8

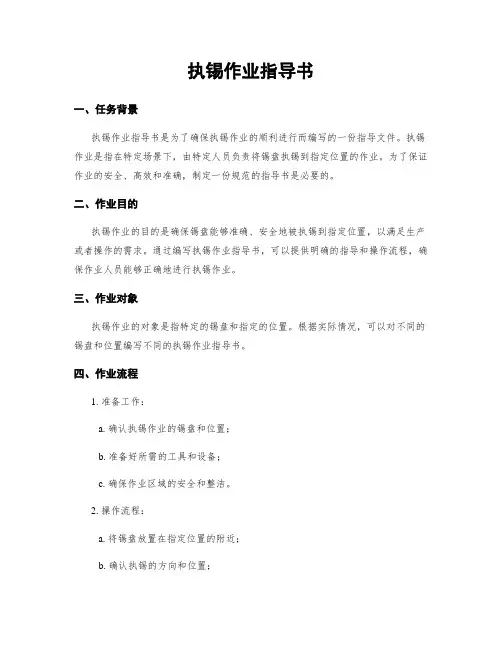

执锡作业指导书

一、任务背景

执锡作业指导书是为了确保执锡作业的顺利进行而编写的一份指导文件。执锡作业是指在特定场景下，由特定人员负责将锡盘执锡到指定位置的作业。为了保证作业的安全、高效和准确，制定一份规范的指导书是必要的。

二、作业目的

执锡作业的目的是确保锡盘能够准确、安全地被执锡到指定位置，以满足生产或者操作的需求。通过编写执锡作业指导书，可以提供明确的指导和操作流程，确保作业人员能够正确地进行执锡作业。

三、作业对象

执锡作业的对象是指特定的锡盘和指定的位置。根据实际情况，可以对不同的锡盘和位置编写不同的执锡作业指导书。

四、作业流程

1. 准备工作：

a. 确认执锡作业的锡盘和位置；

b. 准备好所需的工具和设备；

c. 确保作业区域的安全和整洁。

2. 操作流程：

a. 将锡盘放置在指定位置的附近；

b. 确认执锡的方向和位置； c. 使用适当的工具将锡盘执锡到指定位置；

d. 确认锡盘已经正确地执锡到指定位置；

e. 完成执锡作业后，清理工作区域。

五、作业要求

1. 安全要求：

a. 作业人员必须经过相关培训，熟悉作业流程和安全操作规范；

b. 作业人员必须佩戴个人防护装备，如手套、眼镜等；

c. 作业过程中要注意周围环境，确保没有其他人员或者障碍物；

d. 作业人员必须熟悉应急处理措施，如发生意外情况时能够迅速应对。

2. 准确要求：

a. 作业人员必须准确掌握执锡的方向和位置；

b. 执锡作业必须按照指导书中的操作流程进行，确保每一个步骤都正确执行；

c. 执锡完成后，要进行确认，确保锡盘已经正确地执锡到指定位置。

3. 效率要求：

a. 作业人员必须熟练掌握执锡的操作技巧，以提高作业效率；

b. 执锡作业要尽量减少不必要的等待和停顿，提高整体作业效率。

六、作业记录

每次进行执锡作业时，应当记录以下信息：

(执锡)作业指导书

品名品号工序名称规格工艺属性/标准工时12S工序代号1/11图示说明:作业步骤及内容：

标准良品：

标准1.2-1.8mm

1、元器件剪脚后留脚长度符合要求1.2~1.8mm；（特殊要求除外）

不良品：

NGNG >1.8mm锡裂工具辅料数量1、元件留脚太长，影响后续安装（特殊要求除外）；1把2、元件留脚太短，或剪脚后形成锡裂。1双各11卷修改审核批准

审核：批准：发行日期：**************电子科技有限公司**** Electronics Co., Ltd生产作业指导书Production Working instruction管理编号

制订:美纹纸修改时间修改内容剪钳MN-A05白棉手套剪脚防护罩\平光眼镜通用/剪脚/

工具/辅料型号规格1、取一插件完成品；2、检查上一工序是否漏作业,如有漏作业则返回上一工序；3、作业前需先做好防护措施，戴好静电手环或手套；4、对焊锡后所有伸出焊盘长度超过1.8MM的引脚超长部分用剪钳进行剪切，剪切时不能损伤焊点及元件；5、元器件剪脚后留脚长度应符合要求1.2~1.8mm；（特殊要求除外）6、对元件不出脚的底板用美纹纸做好标识，流向在线维修处理；7、其它品质要求参考IPC-A-610C；8、作业完成需进行自检，确认无误后将底板流入下一工序。

注：1、引脚剪切时须把引脚完全切断后方可拿开剪钳；2、作业时请轻拿轻放产品，防止产品碰撞损坏；3、生产ROHS产品时，注意材料、工具、辅料的管控；4、作业时需戴好有绳防静电手环；5、按作业指导书无法进行作业及发生异常时及时通知当班负责人。

品名品号工序名称规格工艺属性/标准工时12S工序代号2/11图示说明:作业步骤及内容：

1、焊接方法（五步法）：

准备加热加焊锡去焊锡去烙铁

2、标准焊接良品：

标准插装标准焊点

⑴、器件平整插装在电路板上，浮高≤1MM，倾斜角≤20°（特殊要求除外）⑵、不允许出现不出脚或足未入的现象，焊点饱满，无虚焊。工具辅料3、焊接不良品：数量1把 NG NG1卷

执锡作业指导书 2

品名品号工序名称

规格工艺属性/标准工时12S工序代号1/11图示说明:作业步骤及内容：

标准良品：

标准1.2-1.8mm

1、元器件剪脚后留脚长度符合要求1.2~1.8mm；（特殊要求除外）

不良品：

NGNG >1.8mm锡裂工具辅料数量1、元件留脚太长，影响后续安装（特殊要求除外）；1把2、元件留脚太短，或剪脚后形成锡裂。1双各11卷修改审核批准

审核：批准：发行日期：白棉手套工具/辅料型号规格剪钳MN-A05

剪脚防护罩\平光眼镜美纹纸管理编号XXXXXXXXXXX公司XXXX Co., Ltd

修改内容修改时间剪脚/生产作业指导书

Production Working instruction通用

1、取一插件完成品；2、检查上一工序是否漏作业,如有漏作业则返回上一工序；3、作业前需先做好防护措施，戴好防护眼镜和手套；4、对焊锡后所有伸出焊盘长度超过1.8MM的引脚超长部分用剪钳进行剪切，剪切时不能损伤焊点及元件；5、元器件剪脚后留脚长度应符合要求1.2~1.8mm；（特殊要求除外）6、对元件不出脚的底板用美纹纸做好标识，流向在线维修处理；7、其它品质要求参考IPC-A-610C；8、作业完成需进行自检，确认无误后将底板流入下一工序。

制订:

品名品号工序名称

规格工艺属性/标准工时12S工序代号2/11图示说明:作业步骤及内容：
