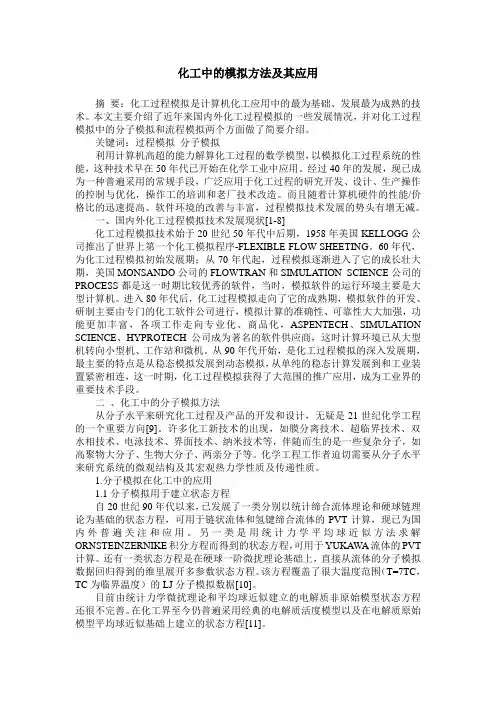

化工工艺中反应器的模拟与设计研究

化工中的模拟方法及其应用

摘 要：化工过程模拟是计算机化工应用中的最为基础、发展最为成熟的技术。本文主要介绍了近年来国内外化工过程模拟的一些发展情况，并对化工过程模拟中的分子模拟和流程模拟两个方面做了简要介绍。

关键词：过程模拟 分子模拟

利用计算机高超的能力解算化工过程的数学模型，以模拟化工过程系统的性能，这种技术早在50年代已开始在化学工业中应用。经过40年的发展，现已成为一种普遍采用的常规手段，广泛应用于化工过程的研究开发、设计、生产操作的控制与优化，操作工的培训和老厂技术改造。而且随着计算机硬件的性能/价格比的迅速提高、软件环境的改善与丰富，过程模拟技术发展的势头有增无减。

一、国内外化工过程模拟技术发展现状[1-8]

化工过程模拟技术始于20世纪50年代中后期，1958年美国KELLOGG公司推出了世界上第一个化工模拟程序-FLEXIBLE FLOW SHEETING。60年代，为化工过程模拟初始发展期；从70年代起，过程模拟逐渐进入了它的成长壮大期，美国MONSANDO公司的FLOWTRAN和SIMULATION SCIENCE公司的PROCESS都是这一时期比较优秀的软件，当时，模拟软件的运行环境主要是大型计算机。进入80年代后，化工过程模拟走向了它的成熟期，模拟软件的开发、研制主要由专门的化工软件公司进行，模拟计算的准确性、可靠性大大加强，功能更加丰富，各项工作走向专业化、商品化，ASPENTECH、SIMULATION

SCIENCE、HYPROTECH公司成为著名的软件供应商，这时计算环境已从大型机转向小型机、工作站和微机。从90年代开始，是化工过程模拟的深入发展期，最主要的特点是从稳态模拟发展到动态模拟，从单纯的稳态计算发展到和工业装置紧密相连，这一时期，化工过程模拟获得了大范围的推广应用，成为工业界的重要技术手段。

二 、化工中的分子模拟方法

从分子水平来研究化工过程及产品的开发和设计，无疑是21世纪化学工程的一个重要方向[9]。许多化工新技术的出现，如膜分离技术、超临界技术、双水相技术、电泳技术、界面技术、纳米技术等，伴随而生的是一些复杂分子，如高聚物大分子、生物大分子、两亲分子等。化学工程工作者迫切需要从分子水平来研究系统的微观结构及其宏观热力学性质及传递性质。

化学工程技术在化学生产中的运用

化学工程技术是一个综合性非常强的学科，它与化学原理和应用、传热传质、流体力学、机械、自动化控制等多个领域密切相关。其主要目的是通过研究与工程设计，在化学生产过程中得以实现最佳的效益。在化学生产与工业领域中占据着非常重要的地位，为许多关键过程的实现提供了基础设施，同时加速并优化了化学工业的发展。

在化学生产中，化学工程技术的应用可以体现在以下几个重要方面：

一、化工反应器及反应器工艺的研究与设计

化学反应器作为化学工程技术在化学生产中的核心载体，其在化学反应、热力学和流体传输等方面的性能对生产效率和产品质量有着直接的影响。该领域的研究主要关注化学反应器的组成、结构、材料、热力学特性等方面，包括体积、混合程度、平均停留时间、温度、压力等，以便优化反应器的产能和效率，提高生产质量、安全性和稳定性。

二、化学过程的控制与优化

化学生产过程的自动化控制是化学工程技术非常关注的一个方面。其目的在于通过分析某些重要的过程参数进行适当的调节控制，以完成精确的化学反应。化学过程的优化主要考虑到生产中的各个环节，包括投料、反应、分离、纯化和储存等多个步骤。通过优化反应条件和工艺流程，化学工程技术的应用可以大幅提高生产效率和产品质量。同时也更好的实现工业化生产的深化和升级。

三、化学产品的提纯与分离

化学产品的提纯与分离是一项重要的工作，需要在合理的条件下进行。化学工程技术在生产过程中为实现高效、低成本的产品提纯与分离技术提供了核心支撑。常用的提纯方式包括蒸馏、结晶、萃取、吸附等多种方式，而化学工程技术则可以通过控制溶液的浓度、温度、流速和物质质量等参数来实现最佳的结果。

四、环保和安全生产

针对工业生产过程中对环境和人类安全的影响，化学工程技术采取一系列措施来提升工厂的环保和安全性能。其中包括选用更为环保的物料和生产工艺、增强废物处理能力，改善化学废物贮存和运输的安全性，加强工厂的安全控制和事故预防等。化学工程技术的应用可不仅仅在于生产过程本身，它在环保和安全生产的发展中发挥着重要的能力作用。

化学工程师中的化工流程模拟的方式

化工流程模拟是化学工程师在设计和优化化工生产过程中应用的一种重要方法。它通过建立数学模型，模拟和预测化工流程中的物质传递、能量转移和反应转化等过程，为工程实践提供可靠的依据。本文将介绍化学工程师中常用的三种化工流程模拟方式：物质平衡模拟、能量平衡模拟和反应转化模拟。

一、物质平衡模拟

物质平衡模拟是化工流程模拟中最基本也是最常用的方式之一。它通过建立物质的输入输出平衡方程，描述化工系统中物质的流动和转化过程。具体而言，物质平衡模拟涉及以下几个方面：

1. 原料和产品流程分析：通过对化工系统进行调研和实地考察，了解原料的组成和性质，以及产品的规格要求。在模拟过程中，需要将原料的输入流量、组成和物理性质与产品的产出进行平衡，确保产品质量和产能的稳定。

2. 系统流程图绘制：根据化工系统的特点和工艺流程，绘制系统的流程图。流程图需要涵盖各个单元操作、设备和管道的连接关系，以及物料在流程中的流动方向和方式。这有助于在模拟过程中更好地理解物质的传递路径和流动规律。

3. 过程参数测量与计算：在物质平衡模拟中，需要准确测量和估算化工系统中各个单元操作的参数。例如，温度、压力、流量、浓度等关键参数的测量和计算，能够为物质平衡模型提供准确的输入数据。 二、能量平衡模拟

能量平衡模拟是化工流程模拟中考虑能量转移和转化的重要方式。它通过建立能量的输入输出平衡方程，揭示化工系统中能量的流动和转化规律。以下是能量平衡模拟的主要内容：

1. 热力学分析：在能量平衡模拟过程中，需要进行热力学分析，确定化工系统中各个单元操作的热力学性质。例如，焓、熵、比热等参数的测量和计算，能够为能量平衡模型提供准确的物理数据。

2. 热流分析：通过对化工系统中热能流动路径和传热方式的研究，建立热流分析模型。该模型可以描述热能在系统中的传递和转化过程，为能量平衡模拟提供必要的理论支持。

3. 能量损失计算：在能量平衡模拟中，要考虑能量的损失和利用效率。通过对化工系统进行能量损失计算，可以评估系统的能量利用状况，进一步优化化工流程，提高能源的利用效率。

2018年06

月设备运维

催化裂化提升管反应器三维CFD模拟分析

高庆军（陕西延长石油（集团）有限责任公司榆林炼油厂联合二车间，陕西榆林718500）

摘要：提升管是催化裂化过程的核心部件之一，在反应

过程提升管内流态、热传导和反应效率分布非均匀。因此，需

要分析提升管反应器内气固两相流体变化，准确描述提升管内

的反应特征，进而实现提升管反应器的优化改进。讨论了气固

两相流数值模拟方法，以及催化裂化动力学模型，建立三维

CFD模型模拟提升管反应器内流动、传热及反应特征。

关键词:催化裂化；提升管；三维CFD模型

催化裂化是原油炼制过程生产柴油、高辛烷值汽油以及轻

质油的重要过程，因其具有投资低、操作简单、转化率高等优

点，已被广泛应用在各大炼油厂进行重油轻质化处理。而目前

由于各大油田采出的原油油品质量的差别较大，原油的重质化

和劣质化给炼制工艺提出了更高的要求[1]。未来对催化裂化工

艺的进一步优化，提升重油催化裂化的转化效果，进一步提高

产品油质量，是当前需要研究的重点方向。近年来，国内外相

关机构在催化裂化工艺上都开展了大量的研究工作，工艺方面

以双提升管、两段提升管以及多区协控重油催化裂化等技术，

在设备革新方面，实现高效催化器、提升管末端快速分析等装

置的应用，使得催化裂化工艺技术更进步的提升[2]。

催化裂化工艺技术装置部件中反应器和提升管是两个重

要的核心部件，提升管反应器是目前催化裂化工艺技术常采用

的一种反应器类型，在实际应用过程具有更多的优点，近年来

在催化裂化工艺中起到了重要的作用[3]。一般反应过程在提升

管内的反应时间较短，但反应过程较为充分，提升管的相关部

件可分为4个部分，分别为预提升段、进料混合段、反应段和出

口快分区。重油的催化裂化过程重要的反应过程在于提升管

反应部分，提升管内的反应状况和雾化效果，直接决定了重油

的转化率和产品质量。目前提升管的工艺技术已经趋于成熟，

但对于重油催化裂化过程的提升管反应器，还有能进步与优化
