物理欧姆定律

（物理）初中物理欧姆定律练习题

一、欧姆定律选择题

1．如图所示，电源电压保持不变，闭合开关S，下列说法正确的是（ ）

A. 向右移动滑片P，电压表V1的示数变小 B. 向右移动滑片P，电压表V2的示数变小

C. 向左移动滑片P，电流表A的示数变大 D. 向左移动滑片P，电压表V1与电流表A的示数比值不变

【答案】 D

【解析】【解答】解：由图可知，闭合开关S，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压，电源电压保持不变，所以滑片移动中V2的示数不变，故B错误；

滑片向右移动时，R1连入阻值变小，根据串联电路的分压原理知，R2分得电压增大，即V1示数变大，故A错误；滑片向左移动时，R1连入阻值变大，电路的总电阻变大，由欧姆定律可知电路中电流变小，故C错误；

由欧姆定律可知，电压表V1与电流表A的示数比值大小等于R2的阻值，所以两表比值不变，故D正确．

故选D．

【分析】闭合开关，两电阻串联，电流表测电路中电流，V1测R2两端电压，V2测总电压．

根据滑片移动方向判断R1连入阻值变化，从而知电路的电阻变化，由串联电路特点和欧姆定律电表示数变化以及V1与A的示数比值变化情况．本题考查了电路的动态分析，涉及到欧姆定律的应用，会把电压表V1与电流表示数的比值转化为R2的阻值处理是关键．

2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）

A. 甲、乙两元件的电流与电压都成正比 B. 乙元件是一个定值电阻且阻值大小为10Ω

C. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3A

D. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W

【答案】 C

【解析】【解答】解：

AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；

C、甲、乙并联在2V电源时，甲和乙电压都为2V，

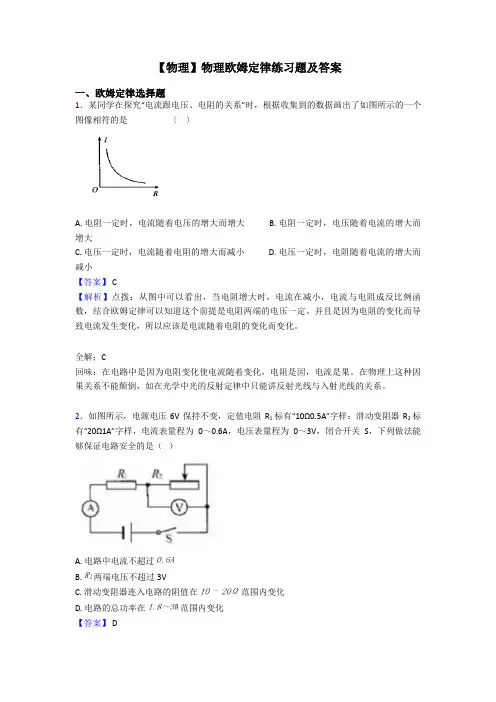

【物理】物理欧姆定律练习题及答案

一、欧姆定律选择题

1．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像相符的是 〔 〕

A. 电阻一定时，电流随着电压的增大而增大 B. 电阻一定时，电压随着电流的增大而增大

C. 电压一定时，电流随着电阻的增大而减小 D. 电压一定时，电阻随着电流的增大而减小

【答案】 C

【解析】点拨：从图中可以看出，当电阻增大时，电流在减小，电流与电阻成反比例函数，结合欧姆定律可以知道这个前提是电阻两端的电压一定。并且是因为电阻的变化而导致电流发生变化，所以应该是电流随着电阻的变化而变化。

全解；C

回味：在电路中是因为电阻变化使电流随着变化，电阻是因，电流是果。在物理上这种因果关系不能颠倒，如在光学中光的反射定律中只能讲反射光线与入射光线的关系。

2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（ ）

A. 电路中电流不超过

B. 两端电压不超过3V

C. 滑动变阻器连入电路的阻值在 范围内变化

D. 电路的总功率在 范围内变化

【答案】 D 【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。（1）当电压表的示数U2=3V时，电路中的电流，

Imin= = = =0.3A，

因串联电路中各处的电流相等，且R1允许通过的最大电流为0.5A，电流表的量程为0～0.6A，滑动变阻器允许通过的最大电流为1A，故最大电流为0.5A，A不符合题意；

R1两端电压最大：U1大=I大R1=0.5A×10Ω=5V，B不符合题意

所以，电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，

专题17 欧姆定律

01

一、【欧姆定律】

1.欧姆定律

（1）内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

（2）公式：RUI=，导出式：IURIRU==，。

其中：U—电压，单位：伏特（V）；R—电阻，单位：欧姆（Ω）；I—电流，单位：安培（A）。

2.使用欧姆定律时需注意

IUR=不能被理解为导体的电阻跟这段导体两端的电压成正比，跟导体中的电流成反比。因为电阻

是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度，其大小跟导体的电流和

电压无关。人们只能是利用这一公式来测量计算导体的电阻而已。

二、【欧姆定律及其应用】

1.电阻的串联和并联电路规律的比较 串联电路 并联电路

电流特点 串联电路中各处电流相等

nIIII====21 并联电路的干路电流等于各支路电流之和

nIIII+++=21

电压特点 串联电路两端的总电压等于各部分电路两

端电压之和nUUUU+++=21 并联电路中，各支路两端的电压相等，且都等于电源

电压nUUUU====21

电阻特点 串联电路的总电阻，等于各串联电阻之和

nRRRR+++=21； 若有n个相同的电阻R0串联，则总电阻为

0nRR=； 把几个导体串联起来相当于增大了导体的长度，所以总电阻比任何一个串联分电阻都大。 并联电阻中总电阻的倒数，等于各并联电路的倒数之

和nRRRR111121+++=；

若只有两个电阻R1和R2并联，则总电阻R总=R1R2 R1+R2 ；

若有n个相同的电阻R0并联，则总电阻为nRR0=； 把几个电阻并联起来相当于增加了导体的横截面积，所以并联总电阻比每一个并联分电阻都小。

分配特点 串联电路中，电压的分配与电阻成正比U1U2

=R1R2 并联电路中，电流的分配与电阻成反比 I1I2 =R2 R1

电路作用 分压 分流 2.电路（串联、并联）中某个电阻阻值增大，则总电阻随着增大；某个电阻阻值减小，则总电阻随

中考物理欧姆定律专题

一、欧姆定律选择题

1．如图所示的电路，滑动变阻器的滑片向左滑动的过程中，电流表和电压表的示数变化是（ ）

A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大

C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小

【答案】 C

【解析】【解答】根据图像，是灯泡和滑动变阻器的串联电路，电压表测量灯泡分压，当滑片向左滑动，电阻减小，滑动变阻器分压减小，灯泡分压变大，所以电压表示数变大，电流表示数变大，C符合题意。

故答案为：C.

【分析】根据电阻变大时，电流减小，减小的电阻分压减小。

2．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（ ）

A. 电磁铁的A端为N极

B. 小磁针静止时，N极水平指向左

C. 利用这一现象所揭示的原理可制成的设备是发电机

D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强

【答案】 C

【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；

B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N极水平指向左，B不符合题意；

C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；

D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；

故答案为：C。 【分析】首先利用安培定则判断螺线管的磁极，再由磁极间的作用规律判断小磁针的指向；电磁感应是发电机的原理；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化.

3．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（ ）
