卫星电视原理

卫星电视接收机系统原理 卫星电视接收机系统原理简介

数字卫星电视是近几年迅速发展起来的，利用地球同步卫星将数字编码压缩的电视信号传输到用户端的一种广播电视形式。主要有两种方式。一种是将数字电视信号传送到有线电视前端，再由有线电视台转换成模拟电视传送到用户家中。这种形式已经在世界各国普及应用多年。另一种方式是将数字电视信号直接传送到用户家中即：Direct to Home（DTH）方式。美国Direct TV公司是第一个应用这一技术的卫星电视营运公司。与第一种方式相比，DTH方式卫星发射功率大，可用较小的天线接收，普通家庭即可使用。同时，可以直接提供对用户授权和加密管理，开展数字电视，按次付费电视（PPV），高清晰度电视等类型的先进电视服务，不受中间环节限制。此外DTH方式还可以开展许多电视服务之外的其他数字信息服务，如INTERNET高速下载，互动电视等。

DTH在国际上存在两大标准，欧洲的标准DVB-S和美国标准DigiCipher。但DVB标准逐渐在全球广泛应用，后起的美国DTH公司Dish Network也采用了DVB标准。

一个典型的DTH系统由六个部分组成：

1）前端系统（Headend)

前端系统主要由视频音频压缩编码器，复用器等组成。前端系统主要任务是将电视信号进行数字编码压缩，利用统计复用技术，在有限的卫星转发器频带上传送更多的节目。DTH按MPEG-2标准对视频音频信号进行压缩，用动态统计复用技术，可在一个27MHz的转发器上传投啻?0套的电视节目。

2）传输和上行系统（Uplink)

传输和上行系统包括从前端到上行站的通信设备及上行设备。传输方式主要有中频传输和数字基带传输两种。

3）卫星（Satellite)

DTH系统中采用大功率的直播卫星或通讯卫星。由于技术和造价等原因，有些DTH系统采用大功率通讯卫星，美国和加拿大的DTH公司采用了更为适宜的专用大功率直播卫星（DBS）。

演讲稿 工作总结 调研报告 讲话稿 事迹材料 心得体会 策划方案

精心收集 精心编辑 精致阅读 如需请下载！ 卫星电视解决方案

卫星电视解决方案 | 客房管理控制系统 | 宴会厅扩音系统 | LED显示屏系统 | 停车场管理系统

背景音乐系统 | 酒店管理系统

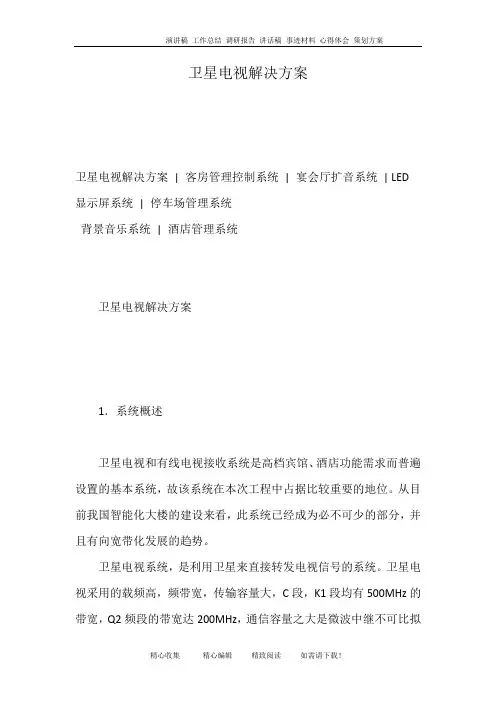

卫星电视解决方案

1．系统概述

卫星电视和有线电视接收系统是高档宾馆、酒店功能需求而普遍设置的基本系统，故该系统在本次工程中占据比较重要的地位。从目前我国智能化大楼的建设来看，此系统已经成为必不可少的部分，并且有向宽带化发展的趋势。

卫星电视系统，是利用卫星来直接转发电视信号的系统。卫星电视采用的载频高，频带宽，传输容量大，C段，K1段均有500MHz的带宽，Q2频段的带宽达200MHz，通信容量之大是微波中继不可比拟 演讲稿 工作总结 调研报告 讲话稿 事迹材料 心得体会 策划方案

精心收集 精心编辑 精致阅读 如需请下载！ 的。由于卫星居高临下，电波入射角大，又是直播，传播线路大部分是外层空间，所以噪声干扰小，信号强度稳定，信号信噪比高，图像质量好。

2．卫星有线电视系统构成

本系统前端设计为750MHZ邻频系统，电视节目可达容量83套，工程中留有接口，为以后节目源的扩充留有充分的余地。

预计共设用户终端311个，分支器应留有预留接口可以方便用户数量的扩展。本系统建成后，可随时进一步扩展节目并具有发展新用途和功能的能力。

本系统的设计参照了我国国家标准《30MHZ~1GHZ声音和电视信号电缆分配系统》GB14948-94。

该系统由接收天线子系统、前端设备子系统、传输分配网络子系统及用户终端四部分组成。这四部分只有很好地结合在一起，才能传输高质量的电视信号，任何一部分的不匹配，都将影响整个系统的工作状态。

卫星导航技术的原理与使用

随着全球化和信息化时代的到来，导航技术在人们的生活中扮演了越来越重要的角色。卫星导航技术作为一种高精度、全球覆盖的导航手段，已经逐渐成为了人们出行、军事、海洋、航空、轨道交通等诸多领域中不可或缺的技术。本文将从卫星导航技术的原理和使用两个方面，来介绍这一专业领域的知识。

一、卫星导航技术的原理

卫星导航技术主要是通过人造卫星和地面站相互配合，利用卫星发射的信号进行定位的一种技术。具体原理可以分为以下几个方面：

1、卫星发射信号

卫星发射的信号主要是微波信号，通过频率、相位和编码等方式来携带导航信息。目前卫星导航系统主要分为美国的GPS、俄罗斯的GLONASS、欧盟的Galileo和中国的北斗四个系统，它们都发射自己的信号进行定位。

2、接收卫星信号

卫星信号的接收是导航定位的关键，接收器主要是通过天线收取卫星信号。接收器内部有一个时钟，可以根据接收时间和信号发射时间之间的差值来计算距离。同时，接收器还可以解码信号内部的信息，如卫星的编号、精度、位置等。

3、计算定位

通过接收卫星信号，并根据信号的传输时间和卫星信号的速度，可以得到自己与卫星之间的距离，这称为“伪距测量”。由于存在多路径传输等误差，通过一个卫星得到的距离并不十分精确，因此需要通过多个卫星的信号来进行计算，得到更加精确的定位结果。这称为“差分测量”。

4、提供定位服务

通过卫星导航技术的原理，可以实现全球范围内的准确定位，可用于普通民用、军事、航天等多个领域。在普通民用领域，人们可以通过手机等设备进行定位，并得到位置相关的信息和服务。在军事领域，卫星导航技术可以用于军队行动的精确定位和导航。

二、卫星导航技术的使用

卫星导航技术在各个领域中都得到了广泛的使用，下面我们简要介绍一下它在军事、航空、海洋、轨道交通以及汽车导航等方面的应用。

1、军事应用

卫星导航在军事中的应用，主要是通过精准定位和导航，为军人的行动提供支持。这在战争中尤为重要，因为精准、迅速的军事行动有可能成为决定胜负的关键。由于卫星导航技术具有高度的安全性和隐私保护，因此它也经常被用于军事通信和情报传递。

卫星广播电视技术

随着通信技术的发展,以及方便长距离,大面积通信,卫星通信技术已经渐渐地出现在我们的生活中。例如，卫星广播电视，卫星电话，卫星导航，气象卫星等等。

然而，卫星广播电视也是最为普及也离我们最为亲近的一项卫星技术。在20世纪90年代以前，卫星广播电视是以模拟信号形式传输的。这种模式不仅传输效率低，而且资源占用率也非常高。在传输过程中受噪声干扰大，很容易失真。36MHZ的带宽只能传输一路电视节目，效率低。直到1990年，欧洲电信联盟颁布了第一个卫星数字广播电视标准——DVB-S。

DVB-S可以说给广播电视也带来了一场革命。DVB-S是一套专门为卫星传输数字广播电视的标准。它的应用大大节省了频带资源，而且还提高了传输效率和可靠性。首先，摄像机把送来的模拟连续信号进行采样，量化；然后送给MPEG-2编码器进行压缩编码。MPEG-2是活动图像的压缩标准。是由活动图像专家组提出的第二个标准。（此前还有MPEG-1）MPEG-2编码首先将量化后送来的一路节目的视频，音频及其他辅助数据经过数字化后通过压缩层完成信源压缩编码，分别形成视频的基本流（ES），音频的基本流和其他辅助数据的基本流，这样压缩层部分就完成了。紧接着系统层将不同的基本流分别加包头打包为PES包。PES包里包含着视频，音频及数据的序号和识别码以及包的长度，在将PES包作为负载插入传输包（TS包）。TS包固定为188字节，其包头有固定的4细节的包头和可选的可变长的调整字段。此外TS包包头都含有包标识符

用来标识包的类型以及节目时钟基准。最后各种PES包按一定的比率经过复用后形成一路节目的TS流。 上面提到的MPEG-2标准其实是按类和级进行划分。有4个级和5个类。级有低级，主级，高1440级，高级；类有主类，简单类，信噪比可分级类，空间可分级类，高类。不同的级和类组合又形成不同的标准，在我国的标清电视节目中应用的是主类主级，分辨率为720×576；而高清电视节目则为主类高级，分辨率为1920×1080
