柴油发电机组发电房设计布局

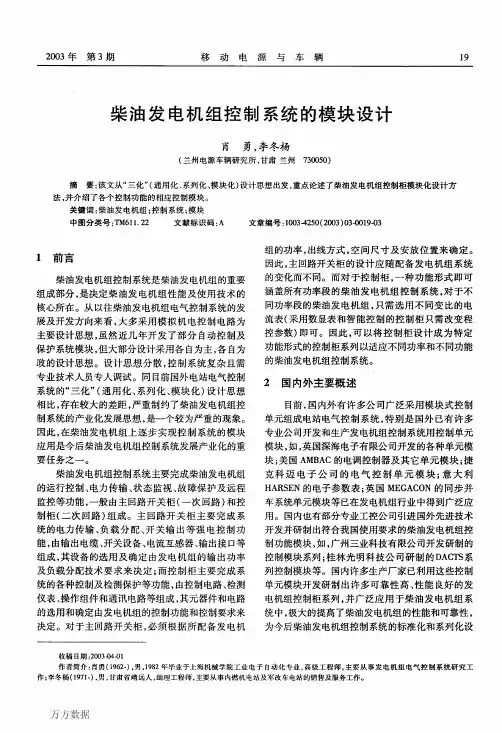

２００３年第３期移动电源与车辆１９

柴油发电机组控制系统的模块设计

肖勇，李冬杨

（兰州电源车辆研究所，甘肃兰州７３００５０）

摘要：该文从“三化”（通用化、系列化、模块化）设计思想出发，重点论述了柴油发电机组控制柜模块化设计方法，并介绍了各个控制功能的相应控制模块。关键词：柴油发电机组；控制系统；模块中图分类号：ＴＭ６１１．２２文献标识码：Ａ文章编号：１００３－４２５０（２００３）０３－００１９－０３

１前言

柴油发电机组控制系统是柴油发电机组的重要

组成部分，是决定柴油发电机组性能及使用技术的

核心所在。从以往柴油发电机组电气控制系统的发展及开发方向来看，大多采用模拟机电控制电路为主要设计思想，虽然近几年开发了部分自动控制及

保护系统模块，但大部分设计采用各自为主，各自为政的设计思想。设计思想分散，控制系统复杂且需

专业技术人员专人调试。同目前国外电站电气控制

系统的“三化”（通用化、系列化、模块化）设计思想相比，存在较大的差距，严重制约了柴油发电机组控

制系统的产业化发展思想，是一个较为严重的现象。

因此，在柴油发电机组上逐步实现控制系统的模块

应用是今后柴油发电机组控制系统发展产业化的重

要任务之一。

柴油发电机组控制系统主要完成柴油发电机组

的运行控制、电力传输、状态监视、故障保护及远程监控等功能，一般由主回路开关柜（一次回路）和控

制柜（二次回路）组成。主回路开关柜主要完成系

统的电力传输、负载分配、开关输出等强电控制功

能，由输出电缆、开关设备、电流互感器、输出接口等组成，其设备的选用及确定由发电机组的输出功率

及负载分配技术要求来决定；而控制柜主要完成系统的各种控制及检测保护等功能，由控制电路、检测

仪表、操作组件和通讯电路等组成，其元器件和电路

的选用和确定由发电机组的控制功能和控制要求来

决定。对于主回路开关柜，必须根据所配备发电机组的功率，出线方式，空间尺寸及安放位置来确定。因此，主回路开关柜的设计应随配备发电机组系统

的变化而不同。而对于控制柜，一种功能形式即可

发电机房设计规范

发电机房设计规范

柴油发电机房的布置应符合以下规定：

1.应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。

2.应单独设置储油间，储油量不超过8小时需要量，采取防泄、防漏油措施，油箱应有通气管（室外）；储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。

3.应采用独立防火分隔，单独划分防火分区。

消防设施配置的规定：

1.机房外设有消防栓、消防带、消防水枪。

2.机房内设有油类灭火器、干粉灭火器和气体灭火器。

3.设有醒目严禁烟火安全图标、和禁止烟火文字。

4.机房内设有干燥消防沙池。

5.与油库要有隔离措施。

6.发电机组距建筑物和其它设备至少一米，并保持良好的通风。

7.有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。

在安装柴油发电机组时，应考虑以下几个方面：

1.确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流。

2.确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境。

3.柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。一般说来，周围1～1.5米，上部1.5～2米以内不允许有任何其它物体。

4.确保机组免受雨淋、日晒、风吹及过热、冻损等损坏。

5.机组的周围杜绝存放易燃易爆物体。

对于高层建筑的供电设计，应该明确什么情况下应设置柴油发电机组。按照《高层民用建筑设计防火规范》(GB-95)的规定，一类高层建筑应安一级负荷要求供电，二类高层建筑应按二级负荷要求供电。对于电网能够提供两个独立电源的高层建筑，已经满足了一、二级负荷的要求，因此原则上可不设柴油发电机组。但是，对于特别重要的高层建筑(如超高层建筑)，应考虑一电源系统检修或故障时，另一电源系统又发生故障的严重情况，此时一般应设柴油发电机组做应急电源。

最后，选择机组型式时，应根据实际情况和需要进行选择，确保机组的性能和安全性能符合要求。

如何设计柴油发电机房

作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，更是有着举足轻重的作用。如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带您具体了解下。

一、发电机房的位置选择：

1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层。

2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于的进出、通风及排烟等。

3 应便于设备运输、吊装和检修。

4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出。

5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行。 注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。

二、发电机组的通风散热系统设计：

1 热风出口宜靠近且正对柴油机散热器；

2 热风管与柴油机散热器连接处，应采用软接头；

3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙；

4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两次；

5 当热风通道直接导出室外有困难时，可设置竖井导出；

6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水油泵送至分体水箱冷却；

7 机房应有足够的新风补充；

8 若空气的进、出风口的面积不能满足要求时，应采用机械通风并进行风量计算，发电机的发热量应向生产厂家索取；

9 进风口宜正对发电机端或发电机两侧。

三、发电机组的排烟系统设计：

1 应满足环保部门的要求，排烟管道应引至屋顶室外高空处排放，或经过消烟除尘处理后再行排放，以免污染环境。 2 每台柴油机的排烟管应单独引出室外，宜架空敷设，也可敷设在井道中。排烟管弯头不宜过多，并能自由位移。机房内的排烟管道采用架空敷设时，室内部分应敷设隔热保护层。当排烟管架空敷设在燃油管下方或沿地沟敷设需穿越燃油管时，还应考虑安全措施。

柴油发电机机房设计及安装

柴油发电机机房设计及安装

安装一台发电机组要考虑的因素有：

地板的负重、通道及维修保养的位置、震动、通风、排烟管的连接及隔热、机房降噪、燃油箱大小及位置、等等，并以当地或国家的环保条例为准。

一、基础

混凝土基础尺寸为：

长：机组长+300mm ，宽：机组宽+300mm ，高：高出地面200 mm 基础高度计算公式：ρ

LW M 2H H ：基础高度（m ） M ：机组重量（kg ） L ：基础长度（m ） W ：基础宽度（m ） ρ ：混凝土密度（2322kg/m 3）

二、通风

发电机组的工作会产生热量并将其散发在机房里，从而房间的气温会升高，所以，发电机房通风是必须。它可以有效地控制机房的升温，并提供给发电机以充足的，清凉、新鲜的空气。 1. 进风

进风采用百叶窗，进风面积等于1.8倍水箱散热器面积

2. 排风

排风同样采用百叶窗，排风面积等于1.5倍水箱散热器面积 当进排风面积无法达到以上要求时，需考虑采用强制进排风或远置水箱方案（这里不作展开）

三、排烟管道

1. 发动机的位置设在使排烟管尽可能短，尽量少用弯头的地方。一般不赞成发动机排烟管道同其他设备共用一个烟道，因为其中一个会产生反压，从而对另一个产生影响。

2. 排烟管的暴露部分不应该接近木材或其它易燃性物质。

3. 能过管道让排出的气体自由地流动可减少排气的反压力。过大的排气反压严重地影响发动机的输出功率，造成高反压的主要因素有：

a. 排烟管直径太小

b. 排烟管过长

c. 排烟系统过多弯头

如果管子超长、弯头过多，就需要增大管子口径来避免过量的流动阻塞产生的反压。确保在发动机的极限反压之内。

四、储油间

储油间尽量单独一间，如空间不允许，可在机房内隔开一间做机房。我们公司550KV A 以下机组都带有6小时以上的底座油箱，其余机组的油箱由用户根据需要另行选配。

1.进回油管应为黑铁钢管，不能使用镀锌管，因有化学反应，损害机组。
