柴油发电机房设计要点总结

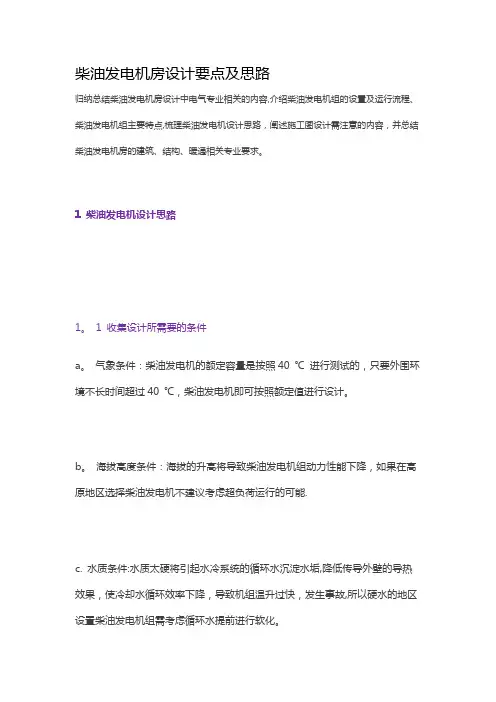

柴油发电机房设计要点及思路

归纳总结柴油发电机房设计中电气专业相关的内容,介绍柴油发电机组的设置及运行流程、柴油发电机组主要特点,梳理柴油发电机设计思路，阐述施工图设计需注意的内容，并总结柴油发电机房的建筑、结构、暖通相关专业要求。

1 柴油发电机设计思路

1。 1 收集设计所需要的条件

a。 气象条件：柴油发电机的额定容量是按照40 ℃ 进行测试的，只要外围环境不长时间超过40 ℃，柴油发电机即可按照额定值进行设计。

b。 海拔高度条件：海拔的升高将导致柴油发电机组动力性能下降，如果在高原地区选择柴油发电机不建议考虑超负荷运行的可能.

c. 水质条件:水质太硬将引起水冷系统的循环水沉淀水垢,降低传导外壁的导热效果，使冷却水循环效率下降，导致机组温升过快，发生事故,所以硬水的地区设置柴油发电机组需考虑循环水提前进行软化。

d。 负荷容量等：设备容量的统计首先需要满足现行规范的要求，如一级负荷中特别重要负荷，然后满足建设方对于项目功能特点的个别要求,分别进行统计，设计时建议选择消防负荷与重要的平时负荷之较大者，作为柴油发电机组的额定容量.

1。 2 确定柴油发电机的使用类型

a。 常用型电站,为正常工作时使用的柴油发电机组。

b。 备用型电站，为发生停电事故时使用。

c. 应急型电站,重要负荷使用，如消防设备等，平时并不使用。

1。 3 进行初步设计

首先完成对柴油发电机的容量估算，根据笔者工程实践总结，初步设计阶段可以按变压器总容量的10 ％ ~ 15 ％ 进行估算,如4 000 kVA变压器总容量，可以选择500 kW的柴油发电机组；或也可以按建筑面积进行估算：如对于10 000

m²以上的建筑物可以按10 ～ 15 W / m²估算,10 000 m²以下的建筑物可以按15 ～ 20 W / m²予以估算，如40 000 m²的建筑物，可以选择630 kW的柴油发电机组。

完成柴油发电机组系统干线示意图：① 首先确定柴油发电机采用单机运行还是并机运行.② 然后确定重要负荷和消防负荷是否分别设置母线段，当需要不同时供电时，要求在消防状态下切断重要的非消防负荷，如这样的设计需求则要分别设置柴油发电机出线柜。③应急发电机供电开关与系统供电开关装设机械闭锁.图1为常见柴油发电机系统示意图。

柴油发电机室设计地要求规范

1.建筑设计：

(1)建筑布局：柴油发电机室的布局应合理，确保设备的正常运转与维护。机房布置应考虑到机组的运输、起重设备的安装与维修，设备运行与维护的人员的工作需求等。

(2)建筑结构：柴油发电机室的结构应能承受设备的振动及噪声，并具备防水、防火、防盗等功能。建筑材料应达到防火阻燃要求。

(3)空气透气性：柴油发电机室应具备一定的空气透气性，确保室内空气的流通和防止发电机因缺氧导致燃烧失效。建筑设计中应包括适当的通风或空调系统。

(4)建筑尺寸：柴油发电机室的尺寸应满足设备安装、操作与维护的需要，同时保证人员的安全与舒适。

2.环境要求：

(1)噪声控制：柴油发电机室的噪声控制应符合国家标准，确保室内及周边环境的噪声水平符合要求。

(2)振动控制：柴油发电机室应具备防振措施，确保机组运行时的振动不会影响设备的正常工作。

(3)温湿度控制：柴油发电机室内的温度和湿度应在一定的范围内，以确保设备的正常运行和延长设备的使用寿命。

3.安全防火要求： (1)防火材料：发电机室内的墙壁、天花板和地板应采用防火材料，以减少火灾发生的概率。

(2)防火通道：柴油发电机室内应设置符合要求的防火通道，以确保人员在火灾发生时的安全疏散。

(3)消防设备：柴油发电机室内应配备相应的灭火器材和自动灭火系统，以及火灾报警系统。

(4)安全防护：柴油发电机室内应设置相应的安全警示标识和安全栏杆，确保人员和设备的安全。

4.设备布置与维护要求：

(1)设备布局：柴油发电机室内的设备布局要合理，确保设备的正常运行与维护。同时，要预留足够的操作空间和维护通道，方便人员检修与维护。

(2)电缆布置：柴油发电机室内的电缆布置要符合安全要求，严禁电缆绕设备或交叉敷设。

(3)过热防护：柴油发电机室内应设置过热防护装置，当温度超过一定范围时，自动报警或停机，以避免设备过热导致事故发生。

(4)照明设施：柴油发电机室内应有足够的照明设施，以确保人员对设备运行状态的观察和操作的安全性。

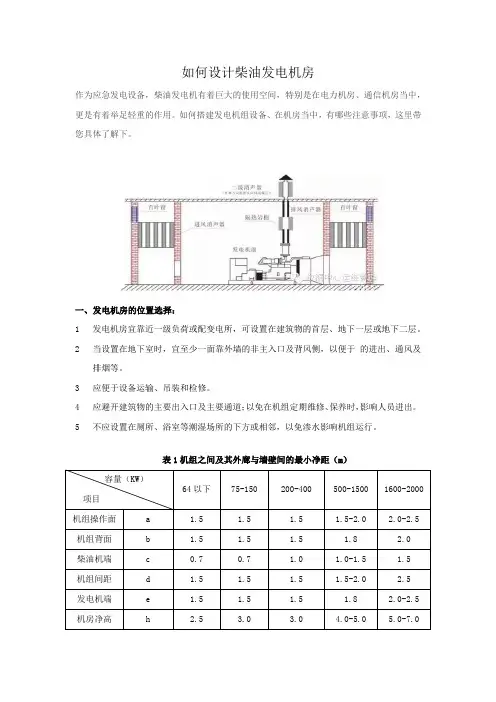

如何设计柴油发电机房

作为应急发电设备，柴油发电机有着巨大的使用空间，特别是在电力机房、通信机房当中，

更是有着举足轻重的作用。如何搭建发电机组设备、在机房当中，有哪些注意事项，这里带

您具体了解下。

一、发电机房的位置选择：

1 发电机房宜靠近一级负荷或配变电所，可设置在建筑物的首层、地下一层或地下二层。

2 当设置在地下室时，宜至少一面靠外墙的非主入口及背风侧，以便于 的进出、通风及

排烟等。

3 应便于设备运输、吊装和检修。

4 应避开建筑物的主要出入口及主要通道；以免在机组定期维修、保养时，影响人员进出。

5 不应设置在厕所、浴室等潮湿场所的下方或相邻，以免渗水影响机组运行。 表1机组之间及其外廊与墙壁间的最小净距（m） 容量（KW）

项目 64以下 75-150 200-400 500-1500 1600-2000

机组操作面 a 1.5 1.5 1.5 1.5-2.0 2.0-2.5

机组背面 b 1.5 1.5 1.5 1.8 2.0

柴油机端 c 0.7 0.7 1.0 1.0-1.5 1.5

机组间距 d 1.5 1.5 1.5 1.5-2.0 2.5

发电机端 e 1.5 1.5 1.5 1.8 2.0-2.5

机房净高 h 2.5 3.0 3.0 4.0-5.0 5.0-7.0 注：表中尺寸为实际经验数据，在设计时不宜缩小，如机组按水冷却方式设计时，柴

油机端距离c可适当缩小，如机组需要设消音装置时，尺寸需另外考虑。

二、发电机组的通风散热系统设计：

1 热风出口宜靠近且正对柴油机散热器；

2 热风管与柴油机散热器连接处，应采用软接头；

3 热风出口不宜设在主导风向一侧，若有困难时应增设挡风墙；

4 机组设在地下层，热风管无法平直敷设而需拐弯引出时，其热风管弯头不宜超过两次；

5 当热风通道直接导出室外有困难时，可设置竖井导出；

6 当机组无法安排热风出风口时，可采用分体式散热机组，柴油机夹套内的冷却水由水泵

柴油发电机房设计要点总结

柴油发电机房是保证电力供应的重要设施，其设计要点关系到发电机房的安全、稳定和高效运行。下面是柴油发电机房设计要点的总结：

1. 安全性设计要点：

- 发电机房应位于离主要建筑物一定距离的地方，以防止火灾等意外事故对建筑物产生影响。

- 发电机房应设置足够的防火墙和消防设备，以确保发生火灾时能够及时控制和灭火。

- 发电机房内电路、设备应按照相关安全标准选用，并做好防水、防尘措施，以保障设备的正常运行和使用安全。

- 发电机房应有良好的通风系统和通风设计，保持室内空气新鲜、无毒有害气体，确保工作人员的健康。

- 发电机房应设置应急照明和安全出口，并保持明亮清晰，方便人员疏散。

3. 维护与保养设计要点：

- 发电机房应有良好的维护通道和检修平台，方便工作人员进入维护和保养设备。

- 发电机房应设置合适的储存空间，用于存放备用配件、工具等维护所需物品，并保证其安全和易取用。

- 发电机房设备的运行状态应能够实时监测和记录，以便及时发现故障和问题，并进行维修和保养。

- 发电机房应定期进行设备的保养和维修，确保设备的正常运行和延长设备的使用寿命。

4. 环境友好设计要点：

- 发电机房应根据环境保护的要求进行设计，选用低噪音、低挥发性的设备和材料，减少对环境的污染和危害。

- 发电机房应设置排气系统和废气处理系统，确保燃烧产生的废气能够有效净化和排放。 - 发电机房应选择节能、高效的设备，减少能源的消耗，提高发电效率。

总结而言，柴油发电机房设计要点包括安全性设计、空间布局设计、维护与保养设计以及环境友好设计等方面。合理的设计能够确保发电机房的安全、稳定和高效运行，提高发电机设备的寿命和使用效果。
