1 图甲0510202515高考物理实验读数专题 一、螺旋测微器 例题：读出下列数据 （1） 读数 mm读数 mm读数 mm （2） mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm。 用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm． 二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm． （2）用游标卡尺可以测量某些工件的外径。在测量时，示数如图所示，则读数分别为_______ mm 010
20012345主尺游标尺图乙
2 三、螺旋测微器和游标卡尺读数练习 1、图（甲）是用一主尺最小分度为1mm，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。可以读出此工件的长度为____________mm．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm 解：102.35 ; 5.545（5.544、5.546均可得分） 2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm； ②螺旋测微器的读数 mm。 3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 152051005100（乙）（甲）10011121020cm
图乙01020012345主尺游标尺图甲0510202515 答：1.193mm 11.50mm 4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L＝ cm。 5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm 答： 29.35 6、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm． （2）现用游标为50分度的卡尺的 （填图中的A或B）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm． 答：（10分）（1）1.555mm（4分）（2）A （2分） 11.14mm（4分） 7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm． 答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm． （2）螺旋测微器读数为_____ 6.725 ___mm．

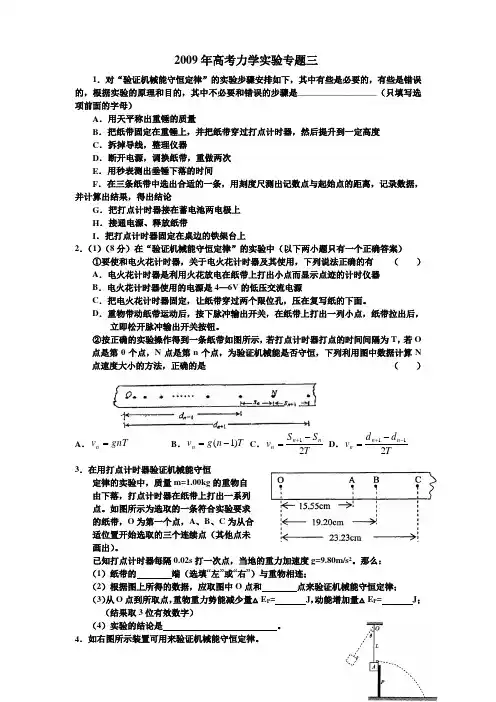

2009年高考力学实验专题三
1．对“验证机械能守恒定律”的实验步骤安排如下，其中有些是必要的，有些是错误的，根据实验的原理和目的，其中不必要和错误的步骤是__________________（只填写选项前面的字母）
A．用天平称出重锤的质量
B．把纸带固定在重锤上，并把纸带穿过打点计时器，然后提升到一定高度
C．拆掉导线，整理仪器
D．断开电源，调换纸带，重做两次
E．用秒表测出垂锤下落的时间
F．在三条纸带中选出合适的一条，用刻度尺测出记数点与起始点的距离，记录数据，并计算出结果，得出结论
G．把打点计时器接在蓄电池两电极上
H．接通电源、释放纸带
I．把打点计时器固定在桌边的铁架台上
2．（1）（8分）在“验证机械能守恒定律”的实验中（以下两小题只有一个正确答案）
①要使和电火花计时器，关于电火花计时器及其使用，下列说法正确的有 （ ）
A．电火花计时器是利用火花放电在纸带上打出小点而显示点迹的计时仪器
B．电火花计时器使用的电源是4—6V的低压交流电源
C．把电火花计时器固定，让纸带穿过两个限位孔，压在复写纸的下面。
D．重物带动纸带运动后，按下脉冲输出开关，在纸带上打出一列小点，纸带拉出后，立即松开脉冲输出开关按钮。
②按正确的实验操作得到一条纸带如图所示，若打点计时器打点的时间间隔为T，若O点是第0个点，N点是第n个点，为验证机械能是否守恒，下列利用图中数据计算N点速度大小的方法，正确的是 （ ）
A．gnTvn B．Tngvn)1( C．TSSvnnn21 D．Tddvnnn211
3．在用打点计时器验证机械能守恒
定律的实验中，质量m=1.00kg的重物自
由下落，打点计时器在纸带上打出一系列
点。如图所示为选取的一条符合实验要求
的纸带，O为第一个点，A、B、C为从合
适位置开始选取的三个连续点（其他点未
画出）。
已知打点计时器每隔0.02s打一次点，当地的重力加速度g=9.80m/s2。那么：

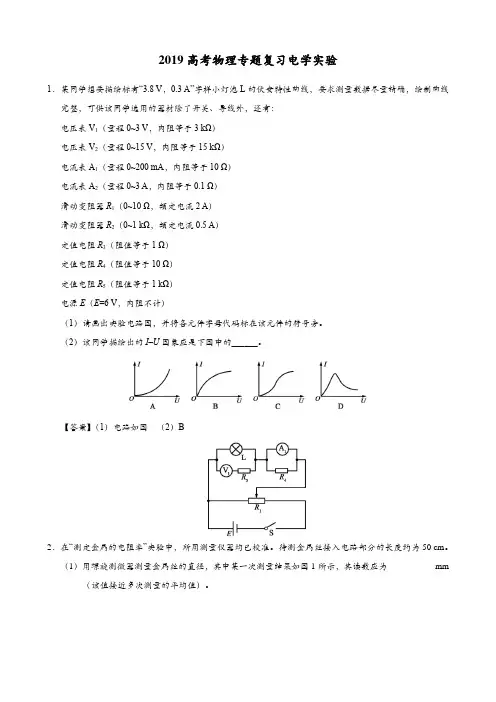

2019高考物理专题复习电学实验
1．某同学想要描绘标有“3.8 V，0.3 A”字样小灯泡L的伏安特性曲线，要求测量数据尽量精确，绘制曲线完整，可供该同学选用的器材除了开关、导线外，还有：
电压表V1（量程0~3 V，内阻等于3 kΩ）
电压表V2（量程0~15 V，内阻等于15 kΩ）
电流表A1（量程0~200 mA，内阻等于10 Ω）
电流表A2（量程0~3 A，内阻等于0.1 Ω）
滑动变阻器R1（0~10 Ω，额定电流2 A）
滑动变阻器R2（0~1 kΩ，额定电流0.5 A）
定值电阻R3（阻值等于1 Ω）
定值电阻R4（阻值等于10 Ω）
定值电阻R5（阻值等于1 kΩ）
电源E（E=6 V，内阻不计）
（1）请画出实验电路图，并将各元件字母代码标在该元件的符号旁。
（2）该同学描绘出的I–U图象应是下图中的______。
【答案】（1）电路如图 （2）B
2．在“测定金属的电阻率”实验中，所用测量仪器均已校准。待测金属丝接入电路部分的长度约为50 cm。
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数应为___________mm（该值接近多次测量的平均值）。
（2）用伏安法测金属丝的电阻Rx。实验所用器材为：电池组（电动势为3 V，内阻约1 Ω）、电流表（内阻约0.1 Ω）、电压表（内阻约3 kΩ）、滑动变阻器R（0~20 Ω，额定电流2 A）、开关、导线若干。某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
次数 1 2 3 4 5 6 7
U/V 0.10 0.30 0.70 1.00 1.50 1.70 2.30
I/A 0.020 0.060 0.160 0.220 0.340 0.460 0.520
由以上数据可知，他们测量Rx是采用图2中的_________图（选填“甲”或“乙”）。
（3）图3是测量Rx的实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的一端。请根据图（2）所选的电路图，补充完成图3中实物间的连线，并使闭合开关的瞬间，电压表或电流表不至于被烧坏。
学习好资料欢迎下载
高考物理电学实验专题
在考纲中中学电学实验包括：用描迹法画出电场中平面上的等势线；测定金属的电阻率（同时练习使用螺旋测微器）；描绘小电珠的伏安特性曲线；把电流表改装为电压表；测定电源的电动势和内阻；用多
用电表探索黑箱内的电学元件；练习使用示波器；传感器的简单应用八个实验。其中测电阻是电学实验的重中之重，测电阻的电阻率、由电阻两端时的电压与流过的电流的伏安特性曲线，测电源、电表的电阻等。
而这些内容都围绕控制电流与测量电路的选取进行的，在此基本上向非常规（电路的变迁、原理的变迁）
方向拓展变迁，当然高考也加强了基本能力的考查，如正确读数、选取器材、误差分析等。
一、熟知仪表构造、能正确调试或准确读数
例．（1）用多用电表可测直流电压、电流和电阻。如图1的Ⅰ、Ⅱ、Ⅲ条线分别表示多用电表指针的指示位置．
①将多用电表的选择开关置于“×1”挡位时，Ⅰ的示数是_______Ω，Ⅱ的示数是_______Ω；②将多用电表的选择开关置于直流“50mA”挡位时，Ⅰ的示数是_______mA，Ⅲ的示数是_______ mA；
③将多用电表的选择开关置于直流“250V”挡位时，Ⅰ的示数是_______V，Ⅱ的示数是_______ V；
图1
解析：（1）①24 36 ；②25 10 ；③125 100 ；（2）①0 ②0.98m/s ③0.48J ；（3）①72 ②1200 ③2 ④2
例．某示波器工作时，屏上显示出如图2所示的波形，且亮度较弱
（1）要将波形调到中央，应调节示波器的
__________旋钮和______________旋钮；若要增大显示波形的亮度，应调节___________旋钮
(填写示波器面板上的相应符号)．（2）此时衰减调节旋钮位于“”档，若要使此波形横向展宽，并显示出3个完整的波形，同
时要求波形的波幅适当大些，需要进行的操作是____________．(用ABCD字母表示)
A．将衰减调节旋钮调为“l0”档B．调节Y增益旋钮图2
