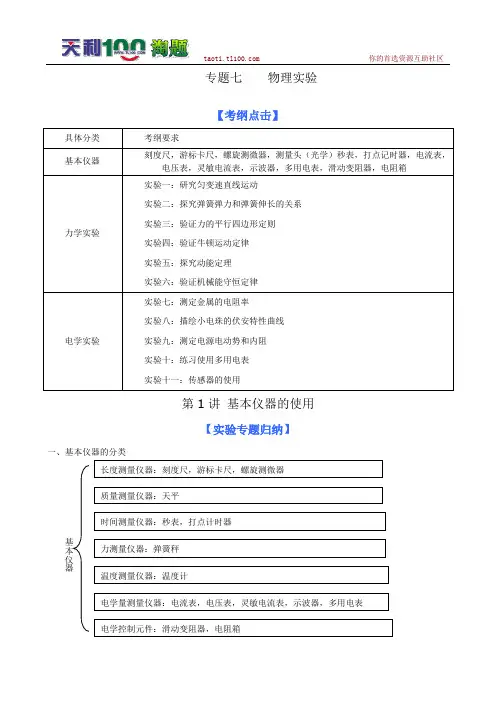

专题七 物理实验
【考纲点击】
具体分类 考纲要求
基本仪器 刻度尺，游标卡尺，螺旋测微器，测量头（光学）秒表，打点记时器，电流表，电压表，灵敏电流表，示波器，多用电表，滑动变阻器，电阻箱
力学实验
实验一：研究匀变速直线运动
实验二：探究弹簧弹力和弹簧伸长的关系
实验三：验证力的平行四边形定则
实验四：验证牛顿运动定律
实验五：探究动能定理
实验六：验证机械能守恒定律
电学实验 实验七：测定金属的电阻率
实验八：描绘小电珠的伏安特性曲线
实验九：测定电源电动势和内阻
实验十：练习使用多用电表
实验十一：传感器的使用
第1讲 基本仪器的使用
【实验专题归纳】
一、基本仪器的分类
基本仪器 长度测量仪器：刻度尺，游标卡尺，螺旋测微器
质量测量仪器：天平
时间测量仪器：秒表，打点计时器
力测量仪器：弹簧秤
温度测量仪器：温度计
电学量测量仪器：电流表，电压表，灵敏电流表，示波器，多用电表
电学控制元件：滑动变阻器，电阻箱 你的首选资源互助社区
二、高考易错问题剖析及应试策略
你的首选资源互助社区
【高考真题探究】
1.（2010·安徽理综·T 21）（18分）
Ⅰ．（1）在测定金属的电阻率实验中，用螺旋测微器测量金属丝的直径，示数如图1所示，读数为__________________mm。
（2）在用单摆测定重力加速度实验中，用游标为20分度的卡尺测量摆球的直径，示数如图2所示，读数为__________________cm。 你的首选资源互助社区
【命题立意】本题主要考查考生对游标卡尺和螺旋测微器的的正确使用。要求考生掌握两种仪器的读数规则，同时会对读出的结果进行验证。
用心 爱心 专心 高三物理统考试题（综合试卷物理部分）人教实验版
【本讲教育信息】
一. 教学内容：
统考试题（综合试卷物理部分）
【模拟试题】
二. 选择题（16—22小题，每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2分，有选错的得0分）
16. 物理学的基本原理在生产生活中有着广泛的应用，下面列举的四种器件中，工作过程利用了电磁感应现象的是
A. 延时电磁继电器 B. 电炉 C. 质谱仪 D. 回旋加速器
17. 如图所示，在水平恒力F作用下，AB保持静止。若A与B的接触面是水平的，则物体B的受力个数可能为
A. 3个 B. 4个 C. 5个 D. 6个
18. 2007年11月5日11时37分，北京航天飞行控制中心对“嫦娥一号”卫星成功实施了第一次近月制动，“嫦娥一号”顺利进入椭圆轨道4环绕月球飞行（如图所示），成为中国发射的第一颗月球卫星。此后卫星还将进行3次近月变轨，最后进入近月圆轨道1。当卫星分别在1、2、3、4轨道上正常运行时，以下说法正确的是
A. 卫星在轨道3上的速率大于在轨道1上的速率
B. 卫星在轨道3上的周期小于在轨道1上的周期
C. 卫星在轨道1上经过Q点时的加速度大于它在轨道2上经过Q点时的加速度
D. 卫星在椭圆轨道4上经过近月点R时，应点火向前喷气制动，减小卫星的速度，将卫星送入圆轨道3
19. 如图所示，自耦变压器输入端A、B接交流电源，Vt100cos250u，定值电阻40R，当滑动片P处于线圈中点位置时：
A. CD两端电压的有效值为25V
B. 电阻R上消耗的电功率为125W 用心 爱心 专心 C. 若P向上移动，则CD两端的电压将增大
D. 若P向上移动，则的示数将减小
20. 一同学站在电梯中，手提一个质量为1.0kg的物体，物体上固定着一个测量加速度的小探头，当电梯从静止开始向上运动直至到达某一楼层停止的过程中，采集数据并分析处理后列出下表：
专题六 第二讲高考物理实验
1．(2014·太原模拟)某同学要测量一个由均匀新材料制成的圆柱体的电阻率。步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度为________cm；
(2)用螺旋测微器测量其直径如图乙所示，可知其直径为________mm；
(3)用多用电表的电阻“×1”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图丙，则该电阻的阻值约为________Ω。
[答案] (1) 5.015(5.020) (2)4.700 (3)22
[解析] (1)由图甲所示可知，游标卡尺主尺示数为5 cm，游标尺示数为3×0.05 mm＝0.15 mm＝0.015 cm，游标卡尺示数为5 cm＋0.015 cm＝5.015 cm；
(2)由图乙所示可知，螺旋测微器固定刻度示数为4.5 mm，游标尺示数为20.0×0.01 mm＝0.200 mm，螺旋测微器示数为4.5 mm＋0.200 mm＝4.700 mm；
(3)用多用电表的电阻“×1”挡，由图丙所示可知，电阻阻值为22×1＝22Ω。
2．(2014·南京模拟)(1)用多用电表欧姆挡粗略测量某元件的电阻，选用×1挡，测量结果如图所示，则测得的电阻为________；
(2)为描绘该元件的U－I图线。提供了如下器材：
A．电流表A(量程0.6A，内阻约0.9Ω)
B．电压表V(量程3V，内阻约3kΩ)
C．滑动变阻器R1(10Ω，2A) D．滑动变阻器R2(1 000Ω，1A)
E．电源E(电动势6V，内阻约0.1Ω)
F．开关S及导线若干
①实验中滑动变阻器应该选择________(填写器材序号即可)，以保证实验过程中调节方便；
②设计合适电路，在虚线框内画出实验电路图；
③如图中Ⅰ、Ⅱ图线，一条为元件真实的U－I图线，另一条是本次实验中测得的U－I图线，其中______是本次实验中测得的图线。
[答案] (1)13 (2)①C(或滑动变阻器R1) ②如图所示 ③Ⅱ
力学实验(一)
两年高考真题演练
1．(2015·新课标全国卷Ⅰ，22)某物理小组的同学设计了一个粗测玩具小车通过凹形桥最低点时的速度的实验。所用器材有：玩具小车、压力式托盘秤、凹形桥模拟器(圆弧部分的半径为R＝0.20 m)。
完成下列填空：
(1)将凹形桥模拟器静置于托盘秤上，如图(a)所示，托盘秤的示数为1.00 kg；
(2)将玩具小车静置于凹形桥模拟器最低点时，托盘秤的示数如图(b)所示，该示数为________ kg；
(3)将小车从凹形桥模拟器某一位置释放，小车经过最低点后滑向另一侧，此过程中托盘秤的最大示数为m；多次从同一位置释放小车，记录各次的m值如下表所示：
序号 1 2 3 4 5
m(kg) 1.80 1.75 1.85 1.75 1.90
(4)根据以上数据，可求出小车经过凹形桥最低点时对桥的压力为________ N；小车通过最低点时的速度大小为________ m/s。(重力加速度大小取9.80 m/s2，计算结果保留2位有效数字)
2．(2015·新课标全国卷Ⅱ，22)某同学用图(a)所示的实验装置测量物块与斜面之间的动摩擦因数。已知打点计时器所用电源的频率为50 Hz，物块下滑过程中所得到的纸带的一部分如图(b)所示，图中标出了五个连续点之间的距离。
(1)物块下滑时的加速度a＝________ m/s2，打C点时物块的速度v＝________ m/s；
(2)已知重力加速度大小为g，为求出动摩擦因数，还必须测量的物理量是________(填正确答案标号)。
A．物块的质量
B．斜面的高度
C．斜面的倾角
3．(2015·山东理综，21)某同学通过下述实验验证力的平行四边形定则。实验步骤：
①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向。
②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l)。每次将弹簧秤示数改变0.50 N，测出所对应的l，部分数据如下表所示：
