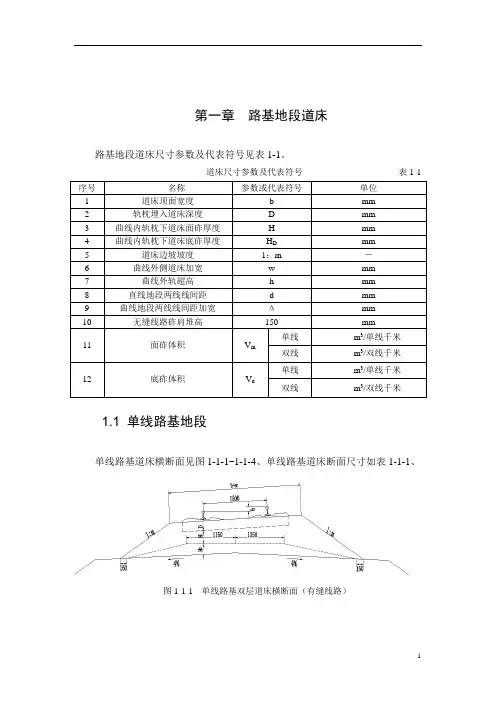

第一章路基地段道床

路基地段道床尺寸参数及代表符号见表1-1。

道床尺寸参数及代表符号表1-1

序号名称参数或代表符号单位

1 道床顶面宽度 b mm

2 轨枕埋入道床深度 D mm

3 曲线内轨枕下道床面砟厚度 H mm

4 曲线内轨枕下道床底砟厚度 HD mm

5 道床边坡坡度 1：m －

6 曲线外侧道床加宽 w mm

7 曲线外轨超高 h mm

8 直线地段两线线间距 d mm

9 曲线地段两线线间距加宽 Δ mm

10 无缝线路砟肩堆高 150 mm

11 面砟体积 Vm 单线 m3/单线千米

双线 m3/双线千米

12 底砟体积 Vd 单线 m3/单线千米

双线 m3/双线千米

1.1 单线路基地段

单线路基道床横断面见图1-1-1~1-1-4、单线路基道床断面尺寸如表1-1-1、

图1-1-1 单线路基双层道床横断面（有缝线路） 2

图1-1-2 单线路基单层道床横断面（有缝线路）

图1-1-3 单线路基双层道床横断面（无缝线路）

图1-1-4 单线路基单层道床横断面（无缝线路）

单线路基道床断面尺寸表表1-1-1

项目道床尺寸（mm）

备注编号轨道类型轨枕类型道床 b D H HD m

A1 轻型 Ⅱ型双层 2900 175 200 150 1.5

有缝线路 B1 单层 2900 175 250 － 1.5

A2 中型 Ⅱ型双层 3000 175 200 200 1.75

B2 单层 3000 175 300 － 1.75

A3 次重型 Ⅱ型双层 3100 175 250 200 1.75

B3 单层 3100 175 300 － 1.75

A4 重型 Ⅱ型双层 3100 175 300 200 1.75

B4 单层 3100 175 350 － 1.75

A5 次重型 Ⅱ型双层 3300 175 250 200 1.75

无缝线路 B5 单层 3300 175 300 － 1.75

A6 重型Ⅱ双层 3300 175 300 200 1.75 3 注：1、表中“Ⅱ型”为新Ⅱ型混凝土轨枕、“Ⅲ型”为2.6m长Ⅲ型混凝土轨枕。 2、根据《铁路轨道设计规范》（TB10082-2005）无缝线路轨道半径小于800m，有缝线路轨道半径小于600m的曲线地段，曲线外侧道床顶面宽度应增加0.1m。

1.2 双线路基地段

双线路基道床横断面见图1-2-1~1-2-4、双线路基道床断面尺寸如表1-2-1、

图1-2-1 双线路基双层道床横断面（有缝线路）

图1-2-2 双线路基单层道床横断面（有缝线路）

图1-2-3 双线路基双层道床横断面（无缝线路） B6 （160km/h及以下）型单层 3300 175 350 － 1.75

A7 Ⅲ型双层（土质路基） 3400 185 300 200 1.75

B7 单层（岩石路基） 3400 185 350 － 1.75

A8 200km/h Ⅲ型单层 3500 185 300 － 1.75

A9 单层 3500 185 350 － 1.75

A10 250km/h Ⅲ型单层 3600 185 350 － 1.75 4

图1-2-4 双线路基单层道床横断面（无缝线路）

双线路基道床断面尺寸表表1-2-1

项目道床尺寸（mm）备注编号轨道类型轨枕类型道床 b D H HD m d

C1 次重型 Ⅱ型双层 3100 175 250 200 1.75 4000

有缝线路 D1 单层 3100 175 300 － 1.75 4000

C2 重型 Ⅱ型双层 3100 175 300 200 1.75 4000

D2 单层 3100 175 350 － 1.75

4000

C3 次重型 Ⅱ型双层 3300 175 250 200 1.75 4000

无缝线路 D3 单层 3300 175 300 － 1.75 4000

重型 Ⅱ型双层 3300 175 300 200 1.75 4000

D4 单层 3300 175 350 － 1.75 4000

Ⅲ型双层 3400 185 300 200 1.75 4000

D5 单层 3400 185 350 － 1.75 4000

C6 双层 3400 185 300 200 1.75 4200

D6 单层 3400 185 350 － 1.75 4200

C7 200km/h Ⅲ型单层 3500 185 300 － 1.75 4400

C8 200km/h Ⅲ型单层 3500 185 350 － 1.75 4200

C9 200km/h Ⅲ型单层 3500 185 350 － 1.75 4400

C10 250km/h Ⅲ型单层 3600 185 350 － 1.75 4600

注：1、表中“Ⅱ型”为新Ⅱ型混凝土轨枕、“Ⅲ型”为2.6m长Ⅲ型混凝土枕。

2、根据《铁路轨道设计规范》（TB10082-2005）无缝线路轨道半径小于800m，有缝线路轨道半径小于600m的曲线地段，曲线外侧道床顶面宽度应增加0.1m。

第二章桥梁地段道床

桥梁地段道床尺寸参数及代表符合如表2-1。

道床计算参数及代表符合表2-1

序号名称参数或代表符合单位

1 道床顶面宽度 b mm

2 轨枕埋入道床深度 D mm

3 轨底至桥梁顶面排水坡脚高度 H mm

4 线路中心线至挡道墙内侧宽度 a mm

5 道床边坡坡度 1：m

6 曲线外侧道床加宽 w mm

7 曲线外轨超高 h mm

5 8 直线地段两线线间距 d mm

9 曲线地段两线线间距加宽 Δ mm

10 无缝线路砟肩堆高 150 mm

11 面砟体积 Vm 单线 m3/单线千米

双线 m3/双线千米

桥梁梁型较多，下面以常用的“通桥（2005）2101”、通桥（2008）2201、通桥（2007）2211、通桥（2008）2221、通桥（2008）2224为例

2.1 通桥（2005）2101

2.1.1 单线桥梁地段

单线桥梁道床横断面见图2-1-1-1~2-1-1-2、单线桥梁道床断面尺寸如表2-1-1-1

图2-1-1-1 “通桥（2005）2101” 单线道床横断面（有缝线路） 6

图2-1-1-2 “通桥（2005）2101” 单线道床横断面（无缝线路）

“通桥（2005）2101”单线道床断面尺寸表表2-1-1-1

注、根据《铁路轨道设计规范》（TB10082-2005）无缝线路轨道半径小于800m，有缝线路轨道半径小于600m的曲线地段，曲线外侧道床顶面宽度应增加0.1m。

2.1.2 双线桥梁地段

双线桥梁道床横断面见图2-1-2-1~2-1-2-2、双线桥梁道床断面尺寸如表2-1-2-1

图2-1-2-1 “通桥（2005）2101”道床横断面（双线有缝）项目道床尺寸（mm）备注编号轨道类型轨枕类型道床 b D H a m

E1 轻型新Ⅲ型桥枕单层 2900 180 650 2250 1.5 有缝线路 E2 中型新Ⅲ型桥枕单层 3000 180 650 2250 1.75

E3 次重型新Ⅲ型桥枕单层 3100 180 650 2250 1.75

E4 次重型新Ⅲ型桥枕单层 3300 180 650 2250 1.75 无缝线路 E5 重型新Ⅲ型桥枕单层 3400 180 650 2250 1.75 7

图2-1-2-2 “通桥（2005）2101”道床横断面（双线无缝）

“通桥（2005）2101”双线道床断面尺寸表表2-1-2-1

注：1、根据《铁路轨道设计规范》（TB10082-2005）无缝线路轨道半径小于800m，有缝线路轨道半径小于600m的曲线地段，曲线外侧道床顶面宽度应增加0.1m。

2.2 通桥（2008）2201

2.2.1 单线桥梁地段

单线桥梁道床横断面见图2-2-1-1，单线桥梁道床断面尺寸如表2-2-1-1。

项目道床尺寸（mm）备注编号轨道类型轨枕类型道床 b D H d a m

F1 中型新Ⅲ型桥枕单层 3000 180 650 4000 2250 1.75 有缝线路 F2 次重型新Ⅲ型桥枕单层 3100 180 650 4000 2250 1.75

F3 次重型新Ⅲ型桥枕单层 3300 180 650 4000 2250 1.75 无缝线路 F4 重型新Ⅲ型桥枕单层 3400 180 650 4000 2250 1.75

F5 新Ⅲ型桥枕单层 3400 180 650 4200 2250 1.75 8 图2-2-1-1 “通桥（2008）2201” 单线道床横断面（无缝线路）

“通桥（2008）2201”单线道床断面尺寸表表2-2-1-1

2.2.2 双线桥梁地段双线桥梁道床横断面见图2-2-2-1，双线桥梁道床断面尺寸如表2-2-2-1。

图2-2-2-1 “通桥（2008）2201”道床横断面（双线无缝）

“通桥（2008）2201”双线道床断面尺寸表表2-2-2-1

2.3 通桥（2007）2211

图2-3-1 “通桥（2007）2211”道床横断面（单线无缝）项目道床尺寸（mm）备注编号轨道类型轨枕类型道床 b D H a m

重型新Ⅲ型桥枕单层 3500 180 700 2230 1.75 无缝线路 G2 Ⅲ型轨枕单层 3500 185 700 2230 1.75

项目道床尺寸（mm）备注编号轨道类型轨枕类型道床 b D H d a m

H1 重型新Ⅲ型桥枕单层 3400 180 700 4400 2230 1.75 无缝线路 H2 Ⅲ型轨枕单层 3400 185 700 4400 2230 1.75
