lte的语音解决方案

1 联通现网互操作方略设立

GUL互操作特性 现网设立

空闲态 4-〉3重选 启动

3-〉4重选 启动

4-〉2重选 启动

2-〉4重选 未启动

PS连接态 4-〉3重定向/切换 启动

3-〉4重定向/切换 未启动

4-〉2重定向/切换 未启动

2-〉4重定向/切换 未启动

CSFB 4-〉3 启动

4-〉2 未启动

FAST RETURN FR开关 启动

增强型FR开关 启动

IUR口FR开关 启动

2 LTE三种语音解决方案

目前，联通使用CSFB到WCDMA网络，移动使用CSFB到GSM网络，电信单卡双待。将来三家运营商都将采用VOLTE。 3 CSFB有关网络构造

4

CSFB信令流程

主叫信令

被叫信令

5 CSFB时延提高措施

5.1 常规措施：

➢ 打开3G DMCR功能，减小回落3G后收取系统消息旳时间

➢ 开通RIM功能，减小回落3G后收取系统消息旳时间

➢ 优化3G覆盖减小弱覆盖导致RRC建立重发旳概率

➢ 开通并行指配或早指配缩短3G主被叫RAB建立时延

➢ 关闭炫铃减小alerting解决时间

➢ 取消IMEI上报减小建立时间

➢ 关闭不必要旳应用程序，减小并发业务概率，缩短RB建立时延

➢ 保持TAC与LAC一致性，避免因不相应带来旳位置更新流程影响接入时延 5.2 其她措施：

如遇到评测等特殊状况，可采用如下措施：

➢ 关闭手机数据业务，避免双RB建立引入时延

➢ 打开34G间QOS更新并延长不活动定期器，使4G侧起呼时尽量在连接态

5.3 注意事项

有时会遇到终端支持DMCR，但仍然读SIB11旳状况，经确认，终端需读取SIB3后才可从网络获取与否支持DMCR，如果SIB11在SIB3前下发，将无法避免。

6 CSFB成功率提高措施

6.1 常规措施：

➢ 优化4G覆盖和质量，避免回落前发生掉线；

➢ 排除4G上行干扰，避免4G RRC建立失败和掉线；

➢ 配备对旳旳CSFB方略参数，避免由于参数错误导致无法回落；

描述LTE语言解决方案CSFB的架构和优缺点

LTE(Long Term Evolution)网络现已在全球迅猛发展，LTE 的语音解决方案也是 LTE 网络及终端发展中业界重点关注的一个问题。LTE 网络是完全基于统一分组域架构的，无法提供像 3G 和 2G 那样基于电路域的语音通话，而要实现全网 VoLTE 的语音解决方案，需要全网部署 IMS 网络，这在网络部署前期无法实现的。因此在现有网络基础上，形成了三种不同的语音解决方案：双待机(SV-LTE:Simultaneous Voice and LTE)、CSFB 和 VoLTE，其中 CSFB 和 VoLTE

均为 3GPP 定义的被通信行业广泛认可的 LTE 语音解决方案。

第一种LTE语音解决方案---SV-LTE

单卡双待机方案指的是多模终端能同时待机在两个网络上，并且支持两个网络上的业务并发。SVLTE解决方案就是让多模终端同时待机在 LTE 网络及3G/2G 网络上，LTE 模式为用户提供高速的分组数据业务，3G/2G 模式为用户提供基于电路域的语音业务；并且分组数据业务和电路域语音业务能同时进行，无语音回落时延，用户体验好。此解决方案终端需采用两个单独的基带芯片，一个基带芯片支持 LTE，另一个基带芯片支持 3G/2G，这样单卡双待机终端的

LTE 与3G/2G 模式之间没有任何互操作，因此现有的 3G/2G无线接入网络不需要做改动，只需统一计费即可。

但 SV-LTE 的解决方案并不是国际标准的语音解决方案，支持该语音解决方案的终端通用性差，在国际漫游方面无法实现 LTE 的语音漫游。而且，支持该语音解决方案的终端由于采用了两套基带芯片，导致终端成本高、体积较大、同时功耗也较高。

由此可看出，LTE 单卡双待多模语音解决方案适用于 LTE 发展初期，以较小的网络代价更快的提供语音业务。一般 3G 网络是 CDMA2000 的网络运营商在网络建设初期会选择这种语音解决方案，因为 LTE 到CDMA2000 没有国际标准的语音解决方案，只能通过双待机的方式来快速推出他们的 LTE 业务。

南京信息职业技术学院

毕业设计论文

作者 薛雨 学号 51321P41

系部 通信学院

专业 移动通信技术

题目 LTE网络中 ENodeBID冲突造成语音业务

异常的解决方案

指导教师 胡峰、梅蕾

评阅教师

完成时间： 2016 年 05月 10日

毕业设计(论文)中文摘要 (题目)：LTE网络中 ENodeBID冲突造成语音业务异常的解决方案

摘要：目前LTE概念完成，制式日臻成熟的时候，三大运营商已经开始对其各自的LTE

布网建设，LTE商业化条件已经成熟，运营商对于LTE的要求也相对严格。因为对于无线

传输速率上的需要，LTE在设计之初就对于速率的提升相较于3G有着质的飞越。

在LTE网络为用户提供高速数据体验的同时，用户的语音感知更应该被重视，因此需要

在LTE优化中熟悉CSFB业务的基本流程及问题处理。

本着这样的指导思想，本文从实际工作中遇到的问题点出发，结合理论知识，论述LTE

优化中CSFB基本问题的处理。

关键词：语音 CSFB 信令 ENodeBID

毕业设计(论文)外文摘要 Title:LTE network in the ENodeBID conflict caused by the abnormal voice

business solutions

Abstract: at present, the completion of LTE concept, standard more and more mature,

the three operators has begun to the respective LTE network construction, LTE

commercial conditions are ripe, operators for the requirements of LTE relatively

strict. Because of the need for wireless transmission rate, LTE at the beginning

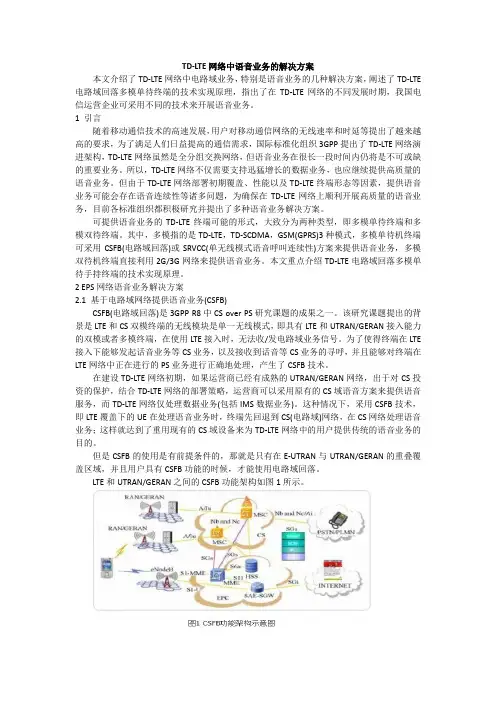

TD-LTE网络中语音业务的解决方案

本文介绍了TD-LTE网络中电路域业务，特别是语音业务的几种解决方案，阐述了TD-LTE电路域回落多模单待终端的技术实现原理，指出了在TD-LTE网络的不同发展时期，我国电信运营企业可采用不同的技术来开展语音业务。

1 引言

随着移动通信技术的高速发展，用户对移动通信网络的无线速率和时延等提出了越来越高的要求，为了满足人们日益提高的通信需求，国际标准化组织3GPP提出了TD-LTE网络演进架构，TD-LTE网络虽然是全分组交换网络，但语音业务在很长一段时间内仍将是不可或缺的重要业务。所以，TD-LTE网络不仅需要支持迅猛增长的数据业务，也应继续提供高质量的语音业务。但由于TD-LTE网络部署初期覆盖、性能以及TD-LTE终端形态等因素，提供语音业务可能会存在语音连续性等诸多问题，为确保在TD-LTE网络上顺利开展高质量的语音业务，目前各标准组织都积极研究并提出了多种语音业务解决方案。

可提供语音业务的TD-LTE终端可能的形式，大致分为两种类型，即多模单待终端和多模双待终端。其中，多模指的是TD-LTE，TD-SCDMA，GSM(GPRS)3种模式，多模单待机终端可采用CSFB(电路域回落)或SRVCC(单无线模式语音呼叫连续性)方案来提供语音业务，多模双待机终端直接利用2G/3G网络来提供语音业务。本文重点介绍TD-LTE电路域回落多模单待手持终端的技术实现原理。

2 EPS网络语音业务解决方案

2.1 基于电路域网络提供语音业务(CSFB)

CSFB(电路域回落)是3GPP R8中CS over PS研究课题的成果之一。该研究课题提出的背景是LTE和CS双模终端的无线模块是单一无线模式，即具有LTE和UTRAN/GERAN接入能力的双模或者多模终端，在使用LTE接入时，无法收/发电路域业务信号。为了使得终端在LTE接入下能够发起话音业务等CS业务，以及接收到话音等CS业务的寻呼，并且能够对终端在LTE网络中正在进行的PS业务进行正确地处理，产生了CSFB技术。
