液压缸系统的动态特性分析

  • 格式：docx
  • 大小：37.34 KB
  • 文档页数：2

液压缸系统的动态特性分析

液压缸系统是一种常用的动力传输装置，在许多领域得到广泛应用。它的主要原理是利用液体的压力来产生力和运动。在液压缸系统中，液压缸作为关键元件，具有动态特性对系统性能起着重要的影响。本文将对液压缸系统的动态特性进行分析，以探讨其在工程实践中的应用和发展潜力。

首先，我们来了解一下液压缸系统的组成和工作原理。液压缸系统由液压缸、液压泵、液压阀和油箱等组成。其工作原理是通过液压泵将液体压力转化为机械能，然后通过液压阀对液体进行控制，最终由液压缸将液压能转化为力和运动。

在液压缸系统中，动态特性是指系统在运行过程中对外界变化的响应能力。例如，当外界施加一定的荷载或扰动时，液压缸系统能够快速调整系统参数以保持稳定运行。而动态特性的分析就是研究系统在此类外界变化下的响应过程及性能。

液压缸系统的动态特性受到多种因素的影响，其中最重要的是液压缸的结构和参数、液体的物性以及系统的控制方式等。首先，液压缸的结构和参数包括了活塞面积、有效面积、活塞杆直径等。这些参数决定了液压缸的力和速度输出能力，进而影响系统的动态特性。其次，液体的物性如黏度、密度等也会对系统的动态特性产生影响。较高的黏度会使液压缸系统的运动速度减慢，降低系统的动态特性。最后，系统的控制方式可以通过调节液压泵和液压阀等元件来实现。不同的控制方式会对系统的响应速度和稳定性产生不同的影响。

为了进一步探讨液压缸系统的动态特性，可以进行实验研究和数值模拟。实验研究可以通过搭建实际液压缸系统并测量相应的参数来获取系统的动态特性。这种方法相对简单直观，但成本较高且需要专业设备。而数值模拟则可以通过建立相应的数学模型，通过计算机仿真来分析系统的动态特性。数值模拟方法灵活易行，可以快速获取系统的响应曲线和参数。但需要建立准确的数学模型，并根据实际情况选择适当的数值方法。 在工程实践中，液压缸系统的动态特性分析对于系统设计和优化具有重要意义。例如，在工程机械领域，液压缸系统需要提供稳定的力和速度输出，以满足复杂工况下的要求。通过对系统动态特性的深入研究，可以优化系统的结构和参数，提高系统的响应速度和稳定性。此外，在液压输变电系统和机器人等领域，液压缸系统的动态特性分析也具有重要的应用价值。

总之，液压缸系统的动态特性分析是研究液压系统性能的关键环节。通过系统的动态特性分析，可以深入了解系统响应的过程和能力，并进行系统的优化设计。随着液压技术的不断发展，液压缸系统的动态特性分析将继续引领液压技术领域的发展，为工程实践带来更大的效益和经济价值。

合集下载

液压系统动态

液压系统动态

液压系统动态

液压系统动态分析讲义

第⼀章绪论

引⾔

对于⼀个系统⽽⾔，输⼊和扰动往往随时间改变，系统中变量都与时间有关。因此，系统特性的分析和设计必须考虑动态特性。

我们专业作为机械学科的分⽀，所研究对象的动态特性分析也是⼀个极为重要的问题。这门课程叫液压系统动态分析。顾名思义，是研究液压系统的动态特性。

液压系统要能正常⼯作，必须满⾜以下⼏⽅⾯的基本要求：(1) ⼯作循环要求：完成系统所要求的⼯作循环；

(2) 静态特性要求：主要性能参数满⾜系统⼯作的要求，如驱动负载能⼒，包括运动(⾏程、速度和加速度)和⼒(⼒矩)的要求；

(3) 动态特性要求：⼀般的液压系统应能满⾜系统⼯作时的动态特性要求，如不能产⽣振动、爬⾏或液压冲击，⼯作环节的切换快速平稳，动态误差⼩。在对液压系统的动态特性要求较⾼时，仅考虑静态特性进⾏设计是不够的，还必须进⾏动态特性分析。如果系统的动态特性不好，在动态过程中的⼯作情况就不能满⾜要求，甚⾄⽆法正常⼯作。由于对液压系统⼯作性能的要求不断提⾼，液压系统的动态特性已逐渐被⼈们所重视。

液压系统的动态特性使其动态过程中的特性。液压系统的动态过程可由很多原因引起，归纳起来有下述两个⽅⾯：(1) 控制过程：为实现系统所要求的动作，某⼀或某些元件要受控并改变状态。如启动、制动、运动⽅向或速度、压⼒的转换等。(2) 外界⼲扰

液压系统在产⽣动态过程以前，是在某⼀稳态状况下⼯作的，即系统中各参量相互间的关系都处于静平衡状态。系统产⽣动态过程时，这种平衡状态遭到破坏；动态过程结束时，系统由达到新的平衡状态。所以液压系统的动态过程时系统失去原来平衡状态到达新的平衡状态的过程。在这⼀过程中，系统中各参量都在随时间发⽣变化，这种变化过程性能的好坏，就是系统动态特性的优劣。

⼀、研究对象、内容和意义

液压元件与系统都是我们的研究对象，具体可分为三类：

（1）具有内反馈机制的液压元件，如溢流阀、恒压泵等。这类元件通过其内部的反馈调节机制，控制压⼒、流量或者是功率为恒定值。对于液

缸径液压支架液压系统的动态特性仿真研究

缸径液压支架液压系统的动态特性仿真研究

文章编号：１６７２—０１２１（２０１２）０５—００４４—０３　

缸径液压支架液压系统的动态特性仿真研究　

史姣。付建华，雷步芳，李永堂，刘志奇　（太原科技大学，山西太原０３００２４）　

摘要：以ＺＹ１２０００／２８／６４Ｄ型两柱掩护式大缸径液压支架为研究对象，采用灰箱建模方法建立数学模型，　

运用仿真软件Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ对液压支架液压控制系统的卸载过程进行动态特性的仿真研究并进行分析，　得到适当增大控制端面积，可以减小卸载液压冲击。　

关键词：流体传动与控制；液压支架；液压冲击；Ｍａｂｌａｂ；仿真　

中图分类号：ＴＨ１３７．７　文献标识码：Ａ　

０前言　综合机械化采煤是煤矿开采技术现代化的重要　

标志，而液压支架是煤矿综采工作面非常重要的设　备之一。随着我国煤炭工业的发展和液压支架日益　

增长的需求，对液压支架的性能要求也越来越高。液　压系统不仅要实现支架的各个动作，还要具有良好　

的动态过程，它直接影响着支架的稳定性、可靠性及　安全性。　在液压系统工作过程中，当突然关闭或开启液　流通道时，在通道内液体压力发生急剧交替升降的　

波动过程称为液压冲击。当液压冲击过大时会损坏　密封装置、管道和液压组件，而且会引起振动和噪　

声，因此有必要对如何减小液压系统降柱过程中的　液压冲击进行研究。本文以ｚＹｌ２０００／２８／６４Ｄ型液压　支架为研究对象，采用灰箱建模理论建立降柱过程　

的数学模型，并在Ｍａｔｌａｂ／Ｓｉｍｕｌｉｎｋ软件中建立相应　的仿真模型，通过改变液控单向阀的控制端面积得　

到液控单向阀对系统卸载过程的影响情况，经过仿　真进行参数优化以降低液压冲击现象的发生。　

１立柱液压系统的工作原理　

图１为液压支架立柱液压系统工作原理图，　它是由过滤器、截止阀、旁路阀、液控单向阀组、电　图１立柱液压系统工作原理图　

将操纵阀置于右位通电工作状态，来自泵站的高　

压液体Ｐ打开液控单向阀进入立柱活塞腔使支架　升起。从打开操纵阀到支架顶梁接触到顶板为升　柱过程，从顶梁接触到顶板到关闭操纵阀为初撑　

液压伺服系统的发展和应用

液压伺服系统的发展和应用

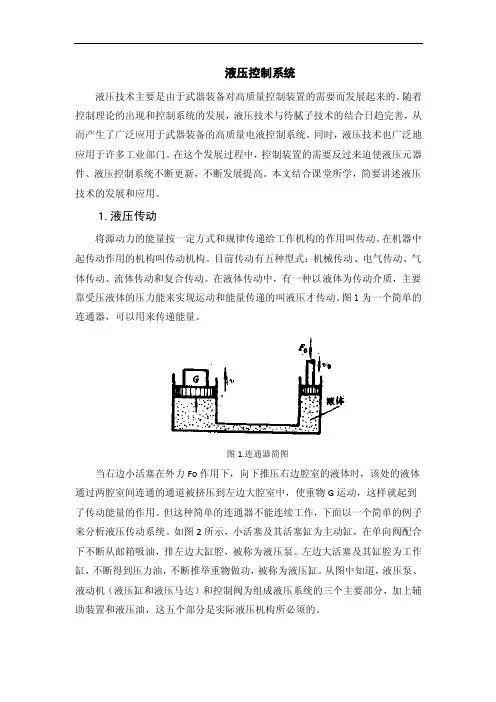

0 000液压控制系统
