水工建筑物课件

1 《水工建筑物实训》课程教学与考核要求

一、实训的性质和目的

《水工建筑物实训》是开放教育工学科水利水电工程与管理专业（专科）的一门重要的专业基础实训课程，学分为2学分。

实训的目的是巩固和加深学员的基本理论和专业知识；培养学员运用所学知识解决实际问题的能力；培养学员计算、绘图等基本技能；培养学员严肃负责、实事求是和刻苦钻研的工作作风。

二、实训的内容

实训内容应选择包括课程的主要理论与计算的题目，这些题目由于工作量大而不适合平时作业，通过课程实训可以达到综合训练的目的。建议实训内容选择混凝土重力坝、拱坝、土坝或水闸设计。在提供的题目资料中，还应包括有地形地质条件、下游水位流量关系曲线以及建筑材料特性等资料。

三、教学安排

《水工建筑物实训》应在《水工建筑物》课程理论教学结束之后进行。可以安排在学期末或假期，也可以安排在下学期。原则上不得跨越两个学期。

四、指导教师

由担任本课程的教师(中级职称以上)或工程技术人员(中级职称以上)担任指导教师。每个指导教师指导人数不超过30人，负责课程实训任务的布置、指导及成绩评定。

五、实训成果

学员实训结束后应提交的实训成果：设计说明书一份，图纸1张（1号）。

设计说明书是课程实训的主要成果，需要表达设计者的设计思想、方法和分析能力。其要求是：有设计主要成果的说明；有对采用的设计参数、理论依据的说明；章节分明、简明、扼要文理通顺、字迹工整，既有计算成果又有分析论证和明确结论。

以混凝土重力坝设计实训为例，设计说明书应包括枢纽布置、剖面尺寸拟定、地基处理以及重要的细部构造、荷载组合与计算、坝体的应力与稳定分析。设计图应包括枢纽平面布置图、下游立视图、建筑物典型横剖面图以及主要细部构造等。

六、主要参考资料

1.《水工建筑物》孙明权主编，中央广播电视大学出版社，2006年。

2.《课程设计和毕业设计指南》，郭雪莽主编，中央广播电视大学出版社，2001年。

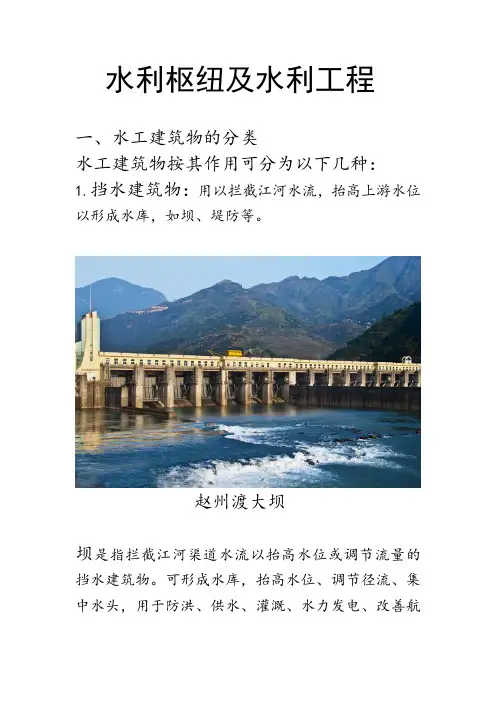

水利枢纽及水利工程

一、水工建筑物的分类

水工建筑物按其作用可分为以下几种：

1.挡水建筑物：用以拦截江河水流，抬高上游水位以形成水库，如坝、堤防等。

赵州渡大坝

坝是指拦截江河渠道水流以抬高水位或调节流量的挡水建筑物。可形成水库，抬高水位、调节径流、集中水头，用于防洪、供水、灌溉、水力发电、改善航运等。调整河势、保护岸床的河道整治建筑物也称坝，如丁坝、顺坝和潜坝等。

金东区堤防

堤防指在江、海、湖、海沿岸或水库区、分蓄洪区周边修建的土堤或防洪墙等。

2.泄水建筑物：用于洪水期河道入库洪量超过水库调蓄能力时，宣泄多余的洪水，以保证大坝及有关建筑物的安全，如溢洪道、泄水孔等。

桥墩水库溢洪道

溢洪道是水库等水利建筑物的防洪设备，多筑在水坝的一侧，像一个大槽，当水库里水位超过安全限度时，水就从溢洪道向下游流出，防止水坝被毁坏。 包括：进水渠 控制段 泄槽 出水渠。

泄水孔

泄水孔 进口有一定淹没深度的坝体泄水建筑物。可供泄洪、预泄库水、放空水库、排放泥沙或施工导流。

3.输水建筑物：用以满足发电、供水和灌溉的需求，从上游向下游输送水量，如输水管道、水工隧洞等。

输水管道

从水库、调压室、前池向水轮机或由水泵向高处送水，以及埋设在土石坝坝体底部、地面下或露天设置的过水管道。可用于灌溉、 水力发电、 城镇供水、排水、排放泥沙、放空水库、施工导流配合溢洪道宣泄洪水等。

水工隧洞

在山体中或地下开凿的过水洞。水工隧洞可用于灌溉、发电、供水、泄水、输水、施工导流和通航。

4.取水建筑物:一般布置在输水系统的首部，用于控制水位、引入水量或人为提高水头，如进水闸、进水口等。

甘肃广播电视大学

“人才培养模式改革和开放教育试点”

水利水电工程专业

课程设计

题 目: _ 水工建筑物课程设计

学 号: _ ____

姓 名: __ ___ __

指导教师: ___ _ __ _

教 学 班: ______

分校工作站: ___________

甘肃广播电视大学“人才培养模式改革和开放教育试点”

水利水电工程专业课程设计成绩评定表

教学点： 酒泉电大 班级代号：

姓名 专业 课程名称 设计时间

何锋 水利水电工程 水工建筑物 2013年11月

设计题目 双桥坝渠首排砂闸除险加固工程设计

指导教师

评语及评

分

签 字（盖章） 年 月 日

分校、工作

站集中实践环节领导小组鉴定意见

签 字（盖章） 年 月 日

省电大集中实践环节指导委员会审核意见

签 字（盖章） 年 月 日

说明： 1.此表由分校、工作站自行复制

2.此表附于课程设计封面之后

初评成绩：

目 录

第一部分 设计资料…………………………………………………（1）

一、设计资料………………………………………………………（1）

二、设计依据………………………………………………………（2）

第二部分 工程布置……………………………………………………（4）

一、闸址选择的原则择…………………………………………………（4）

二、闸址必选………………………………………（4）

三、拦河闸布置……………………………………（4）

第三部分 建筑物设计………………………………………………（6）

一、进水闸设计……………………………………………（6）

二、冲砂闸设计………………………………………（6）

水工建筑物复习资料

1.我国水能资源极其丰富，河川水能资源的理论蕴藏量高达( )亿kW。

A. 6.76

B. 3.78

C. 2.5

D. 0.38

2.某水利枢纽工程总库容为8亿m3，则该工程等别为

A.一

B.二

C.三

D.四

3.下列关于扬压力说法正确的是

A.扬压力仅作用于坝基面

B.扬压力大小主要由上下游水位差决定

C.排水孔幕能有效降低扬压力

D.拱坝不存在扬压力作用

4.碾压混凝土重力坝一般不设

A.横缝

B.纵缝

C.坝体排水

D.坝内廊道

5.用水泥含量比较低的超干硬性混凝土，经碾压而成的混凝土坝称为

A.宽缝重力坝

B.碾压式重力坝

C.空腹重力坝

D.实体重力坝

6.为减小温度应力，适应地基不均匀变形和满足施工要求，重力坝应设置

A.横缝

B.铅直纵缝

C.错缝

D.施工缝

7.不透水的铺盖、板桩及底板与地基的接触线，即第一根流线，称为

A.地下轮廓线

B.防渗长度

C.底板

D.翼墙

8.下列混凝土重力坝荷载组合中属于特殊组合的是

A.正常蓄水位情况

B.冰冻情况

C.地震情况

D.设计洪水位情况

9.下列坝型中适应地基变形的能力较强的是

A.混凝土坝

B.土石坝

C.浆砌石坝

D.拱坝

10.反滤层一般是由1~3层不同粒径的砂、砾、卵石和碎石构成，每层粒径按渗流方向逐层

1

A.增大

B.减小

C.不变

D.加密

11.渗流变形主要取决于级配和

A.土的颗粒组成 B.上下游水位差

C.反滤层的设置

D.排水体的设置

12.在渗流作用下，土中的细颗粒由骨架孔隙通道中被带走而流失的现象称为

A.管涌

B.接触冲刷

C.流土

D.接触流土

13.土石坝排水设施中，不能降低浸润线的基本型式是

A.棱体排水

B.贴坡排水

C.褥垫式排水

D.综合式排水

14.用以分隔闸孔和支撑闸门、胸墙、工作桥、交通桥等上部结构的是

A.闸墩

B.护坦

C.翼墙

D.底板

15.对于相对紧密度Dr＞0.5的非黏性土地基，水闸的底板结构设计可采用
