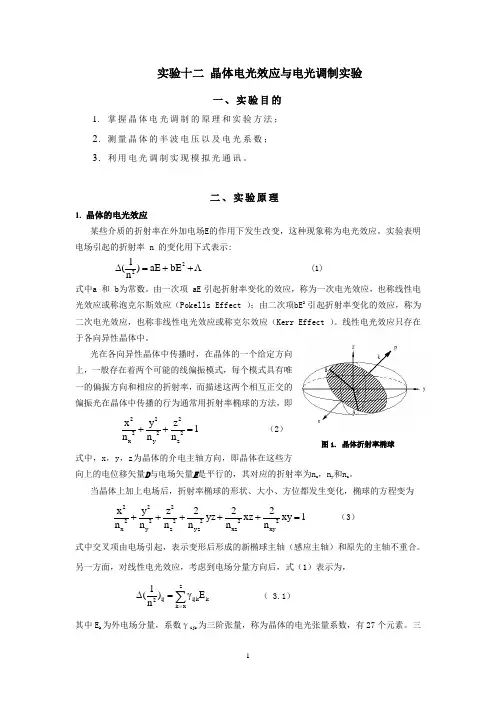

1 图1. 晶体折射率椭球 实验十二 晶体电光效应与电光调制实验
一、实验目的
1. 掌握晶体电光调制的原理和实验方法；
2. 测量晶体的半波电压以及电光系数；
3. 利用电光调制实现模拟光通讯。
二、实验原理
1. 晶体的电光效应
某些介质的折射率在外加电场E的作用下发生改变，这种现象称为电光效应。实验表明电场引起的折射率 n 的变化用下式表示:
22bEaE)n1( (1)
式中a 和 b为常数。由一次项 aE 引起折射率变化的效应，称为一次电光效应，也称线性电光效应或称泡克尔斯效应（Pokells Effect ）；由二次项bE2 引起折射率变化的效应，称为二次电光效应，也称非线性电光效应或称克尔效应（Kerr Effect ）。线性电光效应只存在于各向异性晶体中。
光在各向异性晶体中传播时，在晶体的一个给定方向上，一般存在着两个可能的线偏振模式，每个模式具有唯一的偏振方向和相应的折射率，而描述这两个相互正交的偏振光在晶体中传播的行为通常用折射率椭球的方法，即
1nznynx2z22y22x2 （2）
式中，x，y，z为晶体的介电主轴方向，即晶体在这些方向上的电位移矢量D与电场矢量E是平行的，其对应的折射率为nx，ny和nz。
当晶体上加上电场后，折射率椭球的形状、大小、方位都发生变化，椭球的方程变为
1xyn2xzn2yzn2nznynx2xy2xz2yz2z22y22x2 （3）
式中交叉项由电场引起，表示变形后形成的新椭球主轴（感应主轴）和原先的主轴不重合。
另一方面，对线性电光效应，考虑到电场分量方向后，式（1）表示为，
zxkkijkij2E)n1( （ 3.1）
其中Ek为外电场分量，系数γijk为三阶张量，称为晶体的电光张量系数，有27个元素。三 2 个角标i，j，k分别取 x，y，z，而习惯上更为普遍地用1，2，3表示。利用晶体的对称性，并将角标ij作如下替换：11→1， 22→2， 33→3，23→4，13→5，12→6，式（3）改写为
